Endress+Hauser Deltabar PMD63B Beschreibung
Beschreibung geräteparameter, differenzdruckmessung hart
Vorschau ausblenden
Andere Handbücher für Deltabar PMD63B:
- Beschreibung (88 Seiten) ,
- Betriebsanleitung (84 Seiten) ,
- Kurzanleitung (28 Seiten)
Verwandte Anleitungen für Endress+Hauser Deltabar PMD63B
Inhaltszusammenfassung für Endress+Hauser Deltabar PMD63B

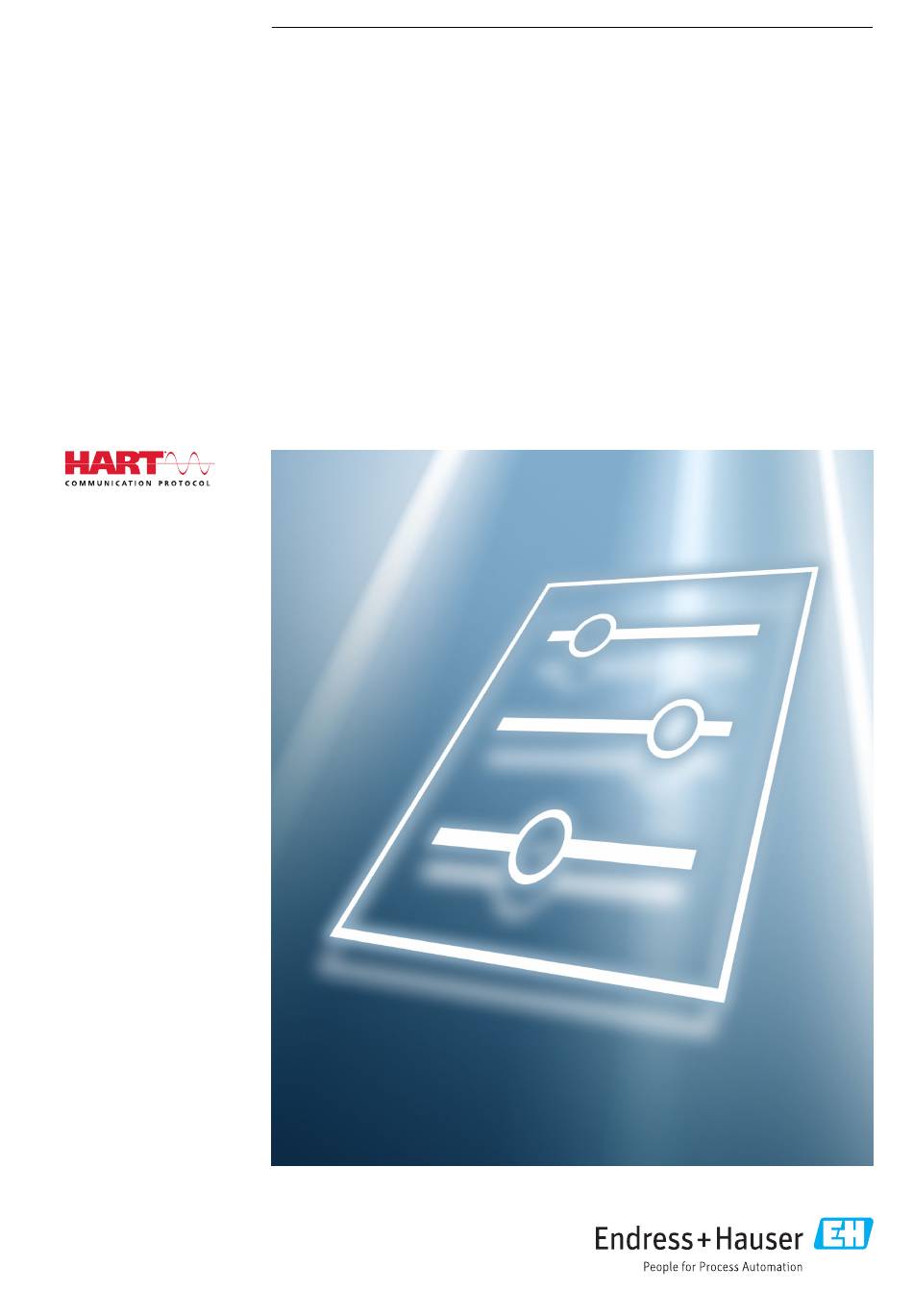

- Seite 1 Products Solutions Services GP01257P/00/DE/01.25-00 71728225 2025-09-30 Beschreibung Geräteparameter Deltabar PMD63B Differenzdruckmessung HART...
-
Seite 2: Elemente Der Parameterbeschreibungen
Hinweise zum Dokument Deltabar PMD63B HART Hinweise zum Dokument Dokumentfunktion Das Dokument ist Teil der Betriebsanleitung und dient als Nachschlagewerk für Parame- ter. Aufgaben, die detaillierte Kenntnisse über die Funktionsweise des Geräts erfordern: • Messungen unter schwierigen Bedingungen in Betrieb nehmen •... - Seite 3 Deltabar PMD63B HART Hinweise zum Dokument Name: Bezeichnung des Parameters (Label) Navigation: Navigationspfad zum Parameter. Die Grafiken zeigen an, ob der Pfad für das Vor-Ort-Display, das Bedientool oder für beide gilt. Voraussetzung: Nur unter der jeweils formulierten Voraussetzung sind die markierten Optionen wählbar Beschreibung: Erläuterung der Funktion des Parameters...
-
Seite 4: Symbole Für Informationstypen
Eine Übersicht zum Umfang der zugehörigen Technischen Dokumentation bieten: • Device Viewer (www.endress.com/deviceviewer): Seriennummer vom Typenschild eingeben • Endress+Hauser Operations App: Seriennummer vom Typenschild eingeben oder Matrixcode auf dem Typenschild einscannen Die Dokumentationen stehen über das Internet zur Verfügung: www.endress.com →... -
Seite 5: Übersicht Bedienmenü
Deltabar PMD63B HART Übersicht Bedienmenü Übersicht Bedienmenü Navigation Bedientool Benutzerführung → 16 ‣ Inbetriebnahme → 16 ‣ → 17 Heartbeat Technology ‣ Heartbeat Verification → 18 ‣ SSD: Statistische Sensordiagnose → 18 ‣ Loop-Diagnose →... - Seite 6 Übersicht Bedienmenü Deltabar PMD63B HART Druck max → 23 Zähler Grenzunterschreitung Sensor → 23 Pmin → 23 Zähler Grenzüberschreitung Sensor Pmax Zähler Grenzunterschreit. Benutzer → 23 Pmin Zähler Grenzüberschreit. Benutzer → 24 Pmax Minimale Sensortemperatur →...
- Seite 7 Deltabar PMD63B HART Übersicht Bedienmenü Betriebszeit (Verifizierung) → 28 → 28 Verifizierungsergebnis Status → 28 ‣ Loop-Diagnose → 29 Baseline neu erstellen → 29 Erlaubte Abweichung +/- → 29 Baseline Status → 29 Loop-Diagnose →...
- Seite 8 Übersicht Bedienmenü Deltabar PMD63B HART 501 Prozessalarm skalierte Variable → 34 Untere Grenze → 34 → 35 Obere Grenze Nutzerdefinierte Warnung Temperatur → 35 Untere Grenze → 35 Obere Grenze → 36 → 36...
- Seite 9 Deltabar PMD63B HART Übersicht Bedienmenü 900 Diagnoseverhalten → 42 → 42 906 Diagnoseverhalten 906 Ereigniskategorie → 43 Applikation → 44 ‣ Maßeinheiten → 45 Druckeinheit → 45 Nachkommastellen Druck → 46 Temperatureinheit → 46 Skalierte Variable Einheit →...
- Seite 10 Übersicht Bedienmenü Deltabar PMD63B HART ‣ Sensor Kalibrierung → 48 Nullabgleich → 48 → 49 Lagesollwert Nullpunktverschiebung → 49 Sensor Trim Reset → 49 Unterer Sensortrim → 49 → 50 Oberer Sensortrim ‣...
- Seite 11 Deltabar PMD63B HART Übersicht Bedienmenü Skalierte Variable Wert 2 → 57 → 57 Schleichmengenunterdrückung ‣ Nassabgleich → 57 Nullpunkt → 57 Druckwert 1 → 58 Spanne → 58 Druckwert 2 → 58 Nullpunkt →...
- Seite 12 Übersicht Bedienmenü Deltabar PMD63B HART Messstellenkennzeichnung → 63 Präambelanzahl → 64 → 64 Stromschleifenmodus ‣ HART-Ausgang → 64 Zuordnung PV → 64 Erster Messwert (PV) → 65 → 65 Zuordnung SV Zweiter Messwert (SV) →...
- Seite 13 Deltabar PMD63B HART Übersicht Bedienmenü Min. Updatezeit → 73 → 73 Max. Updatezeit ‣ Information → 73 Geräte-ID → 73 Gerätetyp → 74 Geräterevision → 74 HART-Kurzbeschreibung → 74 HART-Revision → 74 HART-Beschreibung →...
- Seite 14 Übersicht Bedienmenü Deltabar PMD63B HART Freigabecode eingeben → 79 Status Passworteingabe → 79 ‣ → 80 Passwort definieren Neues Passwort → 80 Neues Passwort bestätigen → 80 Status Passworteingabe → 80 ‣ → 81 Passwort ändern...
- Seite 15 Deltabar PMD63B HART Übersicht Bedienmenü Seriennummer → 85 → 86 Bestellcode Firmware-Version → 86 Hardware-Version → 86 Erweiterter Bestellcode 1 ... 3 → 86 Prüfsumme → 87 ‣ Software Konfiguration → 91 CRC Gerätekonfiguration →...
-
Seite 16: Beschreibung Der Geräteparameter
Beschreibung der Geräteparameter Deltabar PMD63B HART Beschreibung der Geräteparameter Benutzerführung Im Menü Benutzerführung kann der Benutzer schnell grundsätzliche Aufgaben ausfüh- ren, wie z. B. die Inbetriebnahme. In erster Linie sind dies geführte Assistenten und the- menübergreifende Sonderfunktionen. Navigation Benutzerführung 3.1.1 Übersicht... - Seite 17 Deltabar PMD63B HART Beschreibung der Geräteparameter Navigation Benutzerführung → Inbetriebnahme Parameter für Assistent "Inbetriebnahme" Folgende Parameter werden in diesem Assistenten eingestellt oder angezeigt: • Geräteidentifikation • Messstellenkennzeichnung • Gerätename • Seriennummer • Erweiterter Bestellcode 1 ... 3 • Status Verriegelung •...
- Seite 18 Beschreibung der Geräteparameter Deltabar PMD63B HART Navigation Benutzerführung → Heartbeat Techn. Heartbeat Verification Mit diesem Assistenten lässt sich eine automatische Verifizierung der Gerätefunktionalität starten. Die Ergebnisse können in Form eines Verifizierungsberichts dokumentiert werden. Navigation Benutzerführung → Heartbeat Techn. → Heartbeat Verif.
- Seite 19 Deltabar PMD63B HART Beschreibung der Geräteparameter bestätigen. So wird sichergestellt, dass die korrekten Werte eingegeben und in das Gerät heruntergeladen wurden. Diese Eingabe kann anstelle von manuellen Checklisten als Bestätigungssequenz verwen- det werden. Wenn die sicherheitsrelevanten Geräteeinstellungen bestätigt sind, dann wird das Gerät mit dem Merkmal Sicherheit-verriegelt markiert.
- Seite 20 Beschreibung der Geräteparameter Deltabar PMD63B HART Diagnose Navigation Diagnose 3.2.1 Aktive Diagnose Navigation Diagnose → Aktive Diagnose Aktive Diagnose Navigation Diagnose → Aktive Diagnose → Aktive Diagnose Beschreibung Zeigt die aktuell anstehende Diagnosemeldung. Wenn mehrere Diagnoseereignisse gleichzeitig anstehen, wird die Meldung für das Diag- noseereignis mit der höchsten Priorität angezeigt.
-
Seite 21: Navigation
Deltabar PMD63B HART Beschreibung der Geräteparameter Zeitstempel Navigation Diagnose → Aktive Diagnose → Zeitstempel Beschreibung Zeigt den Zeitstempel der Diagnosemeldung für das zuletzt beendete Diagnoseereignis. Anzeige Tage (d), Stunden (h), Minuten (m), Sekunden (s) Betriebszeit ab Neustart Navigation Diagnose → Aktive Diagnose → Zeit ab Neustart Beschreibung Zeigt die Betriebszeit, die seit dem letzten Geräteneustart vergangen ist. - Seite 22 Beschreibung der Geräteparameter Deltabar PMD63B HART Auswahl • Alle • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) • Information (I) • Nicht kategorisiert Werkseinstellung Alle Zusätzliche Information Beschreibung Die Statussignale sind gemäß VDI/VDE 2650 und NAMUR-Empfehlung NE 107 klas- sifiziert: •...
- Seite 23 Deltabar PMD63B HART Beschreibung der Geräteparameter Druck max Navigation Diagnose → Min/Max-Werte → Druck max Beschreibung Maximal vom Gerät gemessener Wert. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung Negative Gleitkommazahl Zähler Grenzunterschreitung Sensor Pmin Navigation Diagnose → Min/Max-Werte → Zähler P < Pmin Beschreibung Zählt, wie oft der Wert die sensorspezifischen Mindestwerte unterschreitet.
- Seite 24 Beschreibung der Geräteparameter Deltabar PMD63B HART Zähler Grenzüberschreit. Benutzer Pmax Navigation Diagnose → Min/Max-Werte → Zähler > P Benu. Beschreibung Zählt, wie oft der Wert die vom Benutzer festgelegten Höchstwerte überschreitet. Benutzerdefinierte Höchstwerte werden im Menü Diagnose/Diagnoseeinstellungen/ Eigenschaften angezeigt.
- Seite 25 Deltabar PMD63B HART Beschreibung der Geräteparameter Zähler Grenzüberschreitung Sensor Tmax Navigation Diagnose → Min/Max-Werte → Zähler T > Tmax Beschreibung Zählt, wie oft der Wert die sensorspezifischen Maximalwerte überschreitet. Die sensorspe- zifischen Maximalwerte werden im Menü Applikation (→ 44)/Sensor (→ 48) angezeigt.
- Seite 26 Beschreibung der Geräteparameter Deltabar PMD63B HART Maximale Klemmenspannung Navigation Diagnose → Min/Max-Werte → Max. Klemmensp. Beschreibung Maximale gemessene Klemmenspannung (Versorgung). Anzeige 0,0 … 50,0 V Minimale Elektroniktemperatur Navigation Diagnose → Min/Max-Werte → Min.Elektr.temp. Beschreibung Minimale gemessene Temperatur der Hauptelektronik.
- Seite 27 Deltabar PMD63B HART Beschreibung der Geräteparameter 3.2.5 Simulation Navigation Diagnose → Simulation Simulation Navigation Diagnose → Simulation → Simulation Beschreibung Simuliert eine oder mehrere Prozessvariablen und/oder Ereignisse. Warnung: Die Ausgabe entspricht dem simulierten Wert oder Ereignis. Auswahl •...
-
Seite 28: Heartbeat Technology
Beschreibung der Geräteparameter Deltabar PMD63B HART 3.2.6 Heartbeat Technology Navigation Diagnose → Heartbeat Techn. Heartbeat Verification Navigation Diagnose → Heartbeat Techn. → Heartbeat Verif. Betriebszeit (Verifizierung) Navigation Diagnose → Heartbeat Techn. → Heartbeat Verif. → Betriebszeit Beschreibung Wert des Betriebsstundenzählers zum Zeitpunkt der Verifizierung. - Seite 29 Deltabar PMD63B HART Beschreibung der Geräteparameter Loop-Diagnose Navigation Diagnose → Heartbeat Techn. → Loop-Diagnose Baseline neu erstellen Navigation Diagnose → Heartbeat Techn. → Loop-Diagnose → Baseline neu Beschreibung Hinweis Der Stromausgang wird simuliert. SPS überbrücken oder andere geeignete Maßnahmen ergreifen, um eine irrtümliche Aus- lösung von Alarmmeldungen oder Änderungen im Regelkreisverhalten zu verhindern.
- Seite 30 Beschreibung der Geräteparameter Deltabar PMD63B HART Loop-Diagnose Navigation Diagnose → Heartbeat Techn. → Loop-Diagnose → Loop-Diagnose Beschreibung Loop-Diagnose aktiveren oder deaktivieren. Hinweis: Bei deaktivierter Funktion findet keine Analyse und keine Ereignismeldung statt. Auswahl • Deaktivieren • Aktivieren Werkseinstellung Deaktivieren Zusätzliche Information...
- Seite 31 Deltabar PMD63B HART Beschreibung der Geräteparameter Eingabe 0 … 60 s Werkseinstellung Statistische Sensordiagnose Navigation Diagnose → Heartbeat Techn. → SSD SSD: Statistische Sensordiagnose Navigation Diagnose → Heartbeat Techn. → SSD → Stat. Sens. Diag Beschreibung SSD aktivieren oder deaktivieren.
- Seite 32 Beschreibung der Geräteparameter Deltabar PMD63B HART • Überwachung • Außerhalb des Bereichs • Überwachung inaktiv Werkseinstellung Inaktiv Status Signalrauschen Navigation Diagnose → Heartbeat Techn. → SSD → Stat. Rauschen Anzeige • Inaktiv • Erstelle Baseline • Verifiziere Baseline • Verifiziere Baseline fällt aus •...
-
Seite 33: Diagnoseeinstellungen
Deltabar PMD63B HART Beschreibung der Geräteparameter 3.2.7 Diagnoseeinstellungen Navigation Diagnose → Diagnoseeinstel. Eigenschaften Navigation Diagnose → Diagnoseeinstel. → Eigenschaften SSD Bereichsüberwachung Verzögerungszeit Navigation Diagnose → Diagnoseeinstel. → Eigenschaften → SSD Verz.zeit Eingabe 0 … 604 800 s... - Seite 34 Beschreibung der Geräteparameter Deltabar PMD63B HART Untere Grenze Navigation Diagnose → Diagnoseeinstel. → Eigenschaften → Untere Grenze Beschreibung Bereich einstellen. Wenn dieser Grenzwert über- oder unterschritten wird, wird ein Diagnoseereignis erzeugt. Es gibt keine Hysterese. Eingabe Gleitkommazahl mit Vorzeichen...
- Seite 35 Deltabar PMD63B HART Beschreibung der Geräteparameter Werkseinstellung Obere Grenze Navigation Diagnose → Diagnoseeinstel. → Eigenschaften → Obere Grenze Beschreibung Bereich einstellen. Wenn dieser Grenzwert über- oder unterschritten wird, wird ein Diagnoseereignis erzeugt. Es gibt keine Hysterese. Eingabe Gleitkommazahl mit Vorzeichen...
- Seite 36 Beschreibung der Geräteparameter Deltabar PMD63B HART Obere Grenze Navigation Diagnose → Diagnoseeinstel. → Eigenschaften → Obere Grenze Beschreibung Bereich einstellen. Wenn dieser Grenzwert über- oder unterschritten wird, wird ein Diagnoseereignis erzeugt. Es gibt keine Hysterese. Eingabe –50 … 150 °C Werkseinstellung 85 °C...
-
Seite 37: Konfiguration
Deltabar PMD63B HART Beschreibung der Geräteparameter 806 Ereignisverzögerung Navigation Diagnose → Diagnoseeinstel. → Eigenschaften → 806 Ereignisverz Beschreibung Zeigt die Dauer, in welcher der auslösende Status anliegen muss, bis eine Ereignismeldung erfolgt. Wird verwendet, um kurzfristige Signalinterferenzen auszuschließen. - Seite 38 Beschreibung der Geräteparameter Deltabar PMD63B HART 500 Ereigniskategorie Navigation Diagnose → Diagnoseeinstel. → Konfiguration → Konfiguration → 500Ereigniskateg. Auswahl • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) • Kein Einfluss (N) Werkseinstellung Außerhalb der Spezifikation (S)
- Seite 39 Deltabar PMD63B HART Beschreibung der Geräteparameter 502 Diagnoseverhalten Navigation Diagnose → Diagnoseeinstel. → Konfiguration → Konfiguration → 502 Diagnose- verh. Beschreibung Ereignisverhalten wählen "Nur Logbucheintrag": Keine digitale oder analoge Weitergabe der Meldung "Warnung": Stromausgang unverändert. Meldung wird digital ausgegeben (Werkseinstellung).
- Seite 40 Beschreibung der Geräteparameter Deltabar PMD63B HART Prozess Navigation Diagnose → Diagnoseeinstel. → Konfiguration → Prozess 806 Diagnoseverhalten Navigation Diagnose → Diagnoseeinstel. → Konfiguration → Prozess → 806 Diagnoseverh. Beschreibung Ereignisverhalten wählen "Nur Logbucheintrag": Keine digitale oder analoge Weitergabe der Meldung.
- Seite 41 Deltabar PMD63B HART Beschreibung der Geräteparameter 822 Ereigniskategorie Navigation Diagnose → Diagnoseeinstel. → Konfiguration → Prozess → 822 Ereigniskateg. Auswahl • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) • Kein Einfluss (N) Werkseinstellung Außerhalb der Spezifikation (S)
- Seite 42 Beschreibung der Geräteparameter Deltabar PMD63B HART 900 Diagnoseverhalten Navigation Diagnose → Diagnoseeinstel. → Konfiguration → Prozess → 900 Diagnoseverh. Beschreibung Ereignisverhalten wählen "Nur Logbucheintrag": Keine digitale oder analoge Weitergabe der Meldung. "Warnung": Stromausgang unverändert. Meldung wird digital ausgegeben (Werkseinstellung).
- Seite 43 Deltabar PMD63B HART Beschreibung der Geräteparameter Werkseinstellung 906 Ereigniskategorie Navigation Diagnose → Diagnoseeinstel. → Konfiguration → Prozess → 906Ereigniskateg. Beschreibung Kategorie für Diagnosemeldung wählen. Auswahl • Ausfall (F) • Funktionskontrolle (C) • Außerhalb der Spezifikation (S) • Wartungsbedarf (M) •...
- Seite 44 Beschreibung der Geräteparameter Deltabar PMD63B HART Applikation Navigation Applikation 3.3.1 Messwerte Navigation Applikation → Messwerte Sensor Druck Navigation Applikation → Messwerte → Sensor Druck Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mbar Zusätzliche Information Zugriff: • Lesezugriff: Experte •...
-
Seite 45: Maßeinheiten
Deltabar PMD63B HART Beschreibung der Geräteparameter Klemmenspannung 1 Navigation Applikation → Messwerte → Klemmenspg. 1 Beschreibung Zeigt aktuelle Klemmenspannung, die am Ausgang anliegt Anzeige 0,0 … 50,0 V Klemmenstrom Navigation Applikation → Messwerte → Klemmenstrom Beschreibung Zeigt aktuell gemessenen Stromwert des Stromausgangs Anzeige 0 …... - Seite 46 Beschreibung der Geräteparameter Deltabar PMD63B HART • kgf/cm² • gf/cm² • inH2O • inH2O (4°C) • mmH2O • mmH2O (4°C) • mH2O • mH2O (4°C) • ftH2O • inHg • mmHg Werkseinstellung abhängig von Bestelloption Nachkommastellen Druck Navigation ...
- Seite 47 Deltabar PMD63B HART Beschreibung der Geräteparameter Skalierte Variable Einheit Navigation Applikation → Maßeinheiten → Skaliert Einheit Beschreibung "Frei text" bzw. erste Auswahlmöglichkeit auswählen, falls die gewünschte Einheit in der Auswahlliste nicht verfügbar ist. Es ist dann möglich, eine kundenspezifische Einheit in einem weiteren Parameter einzugeben.
- Seite 48 Beschreibung der Geräteparameter Deltabar PMD63B HART Freitext Navigation Applikation → Maßeinheiten → Freitext Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (32) Werkseinstellung Free text Nachkommastellen Skalierte Variable Navigation Applikation → Maßeinheiten → NKomma Skal. Var Beschreibung This selection does not affect the measurement and calculation accuracy of the device.
- Seite 49 Deltabar PMD63B HART Beschreibung der Geräteparameter Lagesollwert Navigation Applikation → Sensor → Sensor Kalibr. → Lagesollwert Beschreibung Wert eingeben um den der Messwert korrigiert werden soll, z. B. als Lagekorrektur für Absolutdrucksensoren. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mbar Zusätzliche Information...
-
Seite 50: Werkseinstellung
Beschreibung der Geräteparameter Deltabar PMD63B HART Über die Parameter Unterer Sensortrim und Oberer Sensortrim wird dann dem anliegen- den Druck ein neuer Wert zugeordnet. Der eingegebene Wert darf maximal Sensor Druck +/- 10 % des erlaubten Maximal- drucks betragen (URL). Eingabe wie folgt: •... - Seite 51 Deltabar PMD63B HART Beschreibung der Geräteparameter Grundeinstellungen Navigation Applikation → Sensor → Grundeinstellg. Übertragungsfunktion Stromausgang Navigation Applikation → Sensor → Grundeinstellg. → Stromfunktion Beschreibung Linear Für den Stromausgang wird das lineare Drucksignal verwendet. Die Durchflussberechnung muss in einer nachgeschalteten Einheit berechnet werden.
- Seite 52 Beschreibung der Geräteparameter Deltabar PMD63B HART HP/LP tauschen Navigation Applikation → Sensor → Grundeinstellg. → HP/LP tauschen Beschreibung Mit diesem Parameter lassen sich die Hochdruck- und Niederdruckseite des Differenz- druckmessumformers vertauschen. Auswahl • Nein • Ja Werkseinstellung Nein Schleichmengenunterdrückung...
- Seite 53 Deltabar PMD63B HART Beschreibung der Geräteparameter Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung abhängig von Bestelloption Minimale Spanne Navigation Applikation → Sensor → Sensorgrenzen → Minimale Spanne Beschreibung Gibt die kleinstmögliche Messspanne des Sensors an. Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0,498504 mbar...
- Seite 54 Beschreibung der Geräteparameter Deltabar PMD63B HART Werkseinstellung Druck Skalierte Variable Einheit Navigation Applikation → Sensor → Skal. Variable → Skaliert Einheit Beschreibung "Frei text" bzw. erste Auswahlmöglichkeit auswählen, falls die gewünschte Einheit in der Auswahlliste nicht verfügbar ist. Es ist dann möglich, eine kundenspezifische Einheit in einem weiteren Parameter einzugeben.
- Seite 55 Deltabar PMD63B HART Beschreibung der Geräteparameter Freitext Navigation Applikation → Sensor → Skal. Variable → Freitext Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (32) Werkseinstellung Free text Druck Navigation Applikation → Sensor → Skal. Variable → Druck...
- Seite 56 Beschreibung der Geräteparameter Deltabar PMD63B HART Werkseinstellung 0 mbar Messbereichsende Ausgang Navigation Applikation → Sensor → Skal. Variable → Messende Ausg Beschreibung Je nachdem, welche Variable als "Prozessgröße Stromausgang " ausgewählt wurde, den zugehörigen Messbereichsanfang (4 mA) und Messbereichsende (20 mA) festlegen.
- Seite 57 Deltabar PMD63B HART Beschreibung der Geräteparameter Werkseinstellung 500 mbar Skalierte Variable Wert 2 Navigation Applikation → Sensor → Skal. Variable → Skaliert 2 Beschreibung Wert für den zweiten Skalierungspunkt eingeben. Dieser Wert wird zugeordnet zu "Druck- wert 2".
- Seite 58 Beschreibung der Geräteparameter Deltabar PMD63B HART Druckwert 1 Navigation Applikation → Sensor → Nassabgleich → Druckwert 1 Beschreibung Druck für den ersten Skalierungspunkt eingeben. Diesem Druck wird "Skalierte Variable Wert 1" zugeordnet. Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mbar Spanne ...
- Seite 59 Deltabar PMD63B HART Beschreibung der Geräteparameter Messbereichsende Ausgang Navigation Applikation → Sensor → Nassabgleich → Messende Ausg Beschreibung Je nachdem, welche Variable als "Prozessgröße Stromausgang " ausgewählt wurde, den zugehörigen Messbereichsanfang (4 mA) und Messbereichsende (20 mA) festlegen.
- Seite 60 Beschreibung der Geräteparameter Deltabar PMD63B HART Strombereich Ausgang Navigation Applikation → Stromausg. → Strombereich Beschreibung Legt fest, welcher Strombereich zum Übertragen des gemessenen oder berechneten Werts verwendet wird. In Klammern sind "Unterer Sättigungswert" und "Oberer Sättigungswert" angegeben. Wenn der Messwert ≤ "Unterer Sättigungswert" ist, dann wird der Ausgangsstrom auf den Wert "Unterer Sättigungswert"...
- Seite 61 Deltabar PMD63B HART Beschreibung der Geräteparameter Fehlerverhalten Stromausgang Navigation Applikation → Stromausg. → Fehlerverhaltn Beschreibung Legt fest, welchen Wert der Ausgangsstrom im Fehlerfall annimmt. Min: < 3.6 mA Max: >21.5 mA Achtung: Der Hardware DIP-Schalter für Alarmstrom hat Priorität über die Softwareein- stellung.
- Seite 62 Beschreibung der Geräteparameter Deltabar PMD63B HART 4 mA-Trimmwert Navigation Applikation → Stromausg. → 4 mA-Trimmwert Beschreibung Trimmwert für den 4mA-Stromausgang eingeben. Hinweis: Simulation muss aktiv sein. Eingabe 3 … 5 mA Werkseinstellung 4 mA Zusätzliche Information Zugriff: • Lesezugriff: Experte •...
-
Seite 63: Hart-Ausgang
Deltabar PMD63B HART Beschreibung der Geräteparameter 3.3.5 HART-Ausgang Navigation Applikation → HART-Ausgang Konfiguration Navigation Applikation → HART-Ausgang → Konfiguration HART-Adresse Navigation Applikation → HART-Ausgang → Konfiguration → HART-Adresse Beschreibung Adresse für den Datenaustausch via HART-Protokoll eingeben. - Seite 64 Beschreibung der Geräteparameter Deltabar PMD63B HART Präambelanzahl Navigation Applikation → HART-Ausgang → Konfiguration → Präambelanzahl Beschreibung Bestimmt die Präambelanzahl im HART-Telegramm Eingabe 5 … 20 Werkseinstellung Stromschleifenmodus Navigation Applikation → HART-Ausgang → Konfiguration → Stromschl. Modus...
- Seite 65 Deltabar PMD63B HART Beschreibung der Geräteparameter Erster Messwert (PV) Navigation Applikation → HART-Ausgang → HART-Ausgang → Erster Messw(PV) Beschreibung Zeigt den aktuellen Messwert der ersten dynamischen Variable (PV) Anzeige Gleitkommazahl mit Vorzeichen Werkseinstellung 0 mbar Zuordnung SV Navigation ...
- Seite 66 Beschreibung der Geräteparameter Deltabar PMD63B HART Zuordnung TV Navigation Applikation → HART-Ausgang → HART-Ausgang → Zuordnung TV Beschreibung Messgröße der dritten dynamischen Variablen (TV) zuordnen. Auswahl • Druck • Skalierte Variable • Sensortemperatur • Sensor Druck • Elektroniktemperatur •...
- Seite 67 Deltabar PMD63B HART Beschreibung der Geräteparameter • Signalrauschen erkannt • Prozentbereich • Schleifenstrom • Unbenutzt Werkseinstellung Sensor Druck Vierter Messwert (QV) Navigation Applikation → HART-Ausgang → HART-Ausgang → Viert. Messw(QV) Beschreibung Zeigt den aktuellen Messwert der vierten dynamischen Variable (QV)
- Seite 68 Beschreibung der Geräteparameter Deltabar PMD63B HART Auswahl • Erster Messwert (PV) • Schleifenstrom und PV % Bereich • Dynamische Variablen • Gerätevariablen mit Status • Gerätevariablen • Zusätzlicher Gerätestatus Werkseinstellung Schleifenstrom und PV % Bereich Burst-Variable 0 Navigation ...
- Seite 69 Deltabar PMD63B HART Beschreibung der Geräteparameter • Gemessener Strom • Klemmenspannung 1 • Median des Drucksignals • Rauschen vom Drucksignal • Signalrauschen erkannt • Prozentbereich • Gemessener Strom • Erster Messwert (PV) • Zweiter Messwert (SV) • Dritter Messwert (TV) •...
- Seite 70 Beschreibung der Geräteparameter Deltabar PMD63B HART Auswahl • Druck • Skalierte Variable • Sensortemperatur • Sensor Druck • Elektroniktemperatur • Gemessener Strom • Klemmenspannung 1 • Median des Drucksignals • Rauschen vom Drucksignal • Signalrauschen erkannt • Prozentbereich • Gemessener Strom •...
- Seite 71 Deltabar PMD63B HART Beschreibung der Geräteparameter Burst-Variable 5 Navigation Applikation → HART-Ausgang → Burst-Konfig. 1 → Burst-Variable 5 Beschreibung Bei HART-Kommando 33: HART-Gerätevariable oder Prozessgröße der Burst-Variable zuordnen Auswahl • Druck • Skalierte Variable • Sensortemperatur • Sensor Druck •...
- Seite 72 Beschreibung der Geräteparameter Deltabar PMD63B HART Werkseinstellung Unbenutzt Burst-Variable 7 Navigation Applikation → HART-Ausgang → Burst-Konfig. 1 → Burst-Variable 7 Beschreibung Bei HART-Kommando 33: HART-Gerätevariable oder Prozessgröße der Burst-Variable zuordnen Auswahl • Druck • Skalierte Variable • Sensortemperatur •...
- Seite 73 Deltabar PMD63B HART Beschreibung der Geräteparameter Burst-Triggerwert Navigation Applikation → HART-Ausgang → Burst-Konfig. 1 → Triggerwert Beschreibung Burst-Triggerwert eingeben, der zusammen mit der in Parameter "Burst-Triggermodus" gewählten Option den Zeitpunkt der Burst-Nachricht bestimmt Eingabe Gleitkommazahl mit Vorzeichen Werkseinstellung 2,0E-38 Min.
- Seite 74 Beschreibung der Geräteparameter Deltabar PMD63B HART Anzeige Positive Ganzzahl Werkseinstellung 123 456 Gerätetyp Navigation Applikation → HART-Ausgang → Information → Gerätetyp Beschreibung Zeigt den Gerätetyp, mit dem das Gerät bei der HART FieldComm Group registriert ist. Anzeige 0 … 65 535...
- Seite 75 Deltabar PMD63B HART Beschreibung der Geräteparameter Werkseinstellung HART-Beschreibung Navigation Applikation → HART-Ausgang → Information → HART-Beschr. Beschreibung Definition einer Beschreibung für die Messstelle. Maximale Länge: 16 Zeichen Erlaubte Zeichen: A-Z, 0-9, bestimmte Sonderzeichen Eingabe Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen (16)
-
Seite 76: Geräteverwaltung
Beschreibung der Geräteparameter Deltabar PMD63B HART System Navigation System 3.4.1 Geräteverwaltung Navigation System → Geräteverwaltung Messstellenkennzeichnung Navigation System → Geräteverwaltung → Messstellenkenn. Beschreibung Eine eindeutige Bezeichnung für die Messstelle eingeben, um sie innerhalb der Anlage schnell identifizieren zu können. - Seite 77 Deltabar PMD63B HART Beschreibung der Geräteparameter Konfigurationszähler Navigation System → Geräteverwaltung → Konfig.zähler Beschreibung Zeigt den Zählerstand für Änderungen von Geräteparametern. Zusatzinformation: - Wenn sich bei einem statischen Parameter der Wert während der Optimierung oder Kon- figuration ändert, wird der Zähler um 1 erhöht. Dies unterstützt die Parameterversions- führung.
-
Seite 78: Benutzerverwaltung
Beschreibung der Geräteparameter Deltabar PMD63B HART 3.4.2 Benutzerverwaltung Navigation System → Benutzerverwalt. Benutzerverwaltung Navigation System → Benutzerverwalt. → Benutzerverwalt. Benutzerrolle Navigation System → Benutzerverwalt. → Benutzerverwalt. → Benutzerrolle Beschreibung Zeigt die Zugriffsrechte auf die Parameter via Bedientool Anzeige •... - Seite 79 Deltabar PMD63B HART Beschreibung der Geräteparameter Passwort eingeben Navigation System → Benutzerverwalt. → Passwort eingabe Passwort Navigation System → Benutzerverwalt. → Passwort eingabe → Passwort Beschreibung Eingabe des Passwortes für die Benutzerrolle "Instandhalter", um Zugriff auf die Funktio- nen dieser Rolle zu bekommen.
- Seite 80 Beschreibung der Geräteparameter Deltabar PMD63B HART Passwort definieren Navigation System → Benutzerverwalt. → Passwort def. Neues Passwort Navigation System → Benutzerverwalt. → Passwort def. → Neues Passwort Beschreibung Das neue "Instandhalter"-Passwort definieren. Ein neues Passwort ist gültig, nachdem es im Parameter "Neues Passwort bestätigen"...
- Seite 81 Deltabar PMD63B HART Beschreibung der Geräteparameter Passwort ändern Navigation System → Benutzerverwalt. → Passwort ändern Altes Passwort Navigation System → Benutzerverwalt. → Passwort ändern → Altes Passwort Beschreibung Eingabe des aktuellen Passwortes, um anschließend eine Änderung des bestehenden Pass- wortes durchführen zu können.
- Seite 82 Beschreibung der Geräteparameter Deltabar PMD63B HART • Passwortbestätigung fehlerhaft • Passwort rücksetzen erfolgreich • Ungültige Benutzerrolle • Eingabereihenfolge falsch Werkseinstellung -------- Passwort zurücksetzen Navigation System → Benutzerverwalt. → PW zurücksetzen Passwort zurücksetzen Navigation System → Benutzerverwalt. → PW zurücksetzen → PW zurücksetzen Beschreibung Code eingeben, um das aktuelle "Instandhalter"-Passwort zurückzusetzen.
-
Seite 83: Bluetooth-Konfiguration
Deltabar PMD63B HART Beschreibung der Geräteparameter 3.4.3 Bluetooth-Konfiguration Navigation System → Bluetooth-Konf. Bluetooth Aktivierung Navigation System → Bluetooth-Konf. → Bluetooth Aktiv. Beschreibung Wenn Bluetooth deaktiviert ist, kann es nur über das Display oder das Bedientool wieder aktiviert werden. Das Reaktivieren über die SmartBlue-App ist nicht möglich. - Seite 84 Beschreibung der Geräteparameter Deltabar PMD63B HART Werkseinstellung English (alternativ ist die bestellte Sprache voreingestellt) Format Anzeige Navigation System → Anzeige → Format Anzeige Beschreibung Darstellung der Messwerte für Vor-Ort-Anzeige wählen Auswahl • 1 Wert groß • 1 Bargraph + 1 Wert •...
-
Seite 85: Hersteller
Deltabar PMD63B HART Beschreibung der Geräteparameter Kontrast Anzeige Navigation System → Anzeige → Kontrast Anzeige Beschreibung Kontrast der Vor-Ort-Anzeige an Umgebungsbedingungen anpassen (z.B. Ablesewinkel oder Beleuchtung) Eingabe 20 … 80 % Werkseinstellung 30 % 3.4.5 Information Navigation System → Information Gerätename... - Seite 86 Beschreibung der Geräteparameter Deltabar PMD63B HART Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Bestellcode Navigation System → Information → Bestellcode Beschreibung Zeigt den Gerätebestellcode. Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Werkseinstellung - none - Zusätzliche Information Zugriff: •...
-
Seite 87: Zusätzliche Information
Deltabar PMD63B HART Beschreibung der Geräteparameter XML build number Navigation System → Information → XML build no. Anzeige Positive Ganzzahl Zusätzliche Information Zugriff: • Lesezugriff: Experte • Schreibzugriff: - Prüfsumme Navigation System → Information → Prüfsumme Beschreibung Prüfsumme für Firmware-Version. - Seite 88 Beschreibung der Geräteparameter Deltabar PMD63B HART Firmware-Version Navigation System → Zus. Information → Sensor → Firmware-Version Beschreibung Zeigt die Firmware-Version des Moduls. Anzeige Positive Ganzzahl Zusätzliche Information Zugriff: • Lesezugriff: Experte • Schreibzugriff: - Hardware-Version Navigation System → Zus. Information → Sensor → Hardware-Version Beschreibung Zeigt die Hardware-Version des Moduls.
- Seite 89 Deltabar PMD63B HART Beschreibung der Geräteparameter Elektronik Navigation System → Zus. Information → Elektronik Seriennummer Navigation System → Zus. Information → Elektronik → Seriennummer Beschreibung Zeigt die Seriennummer des Moduls Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Zusätzliche Information Zugriff: •...
- Seite 90 Beschreibung der Geräteparameter Deltabar PMD63B HART Hardware-Version Navigation System → Zus. Information → Elektronik → Hardware-Version Beschreibung Zeigt die Hardware-Version des Moduls. Anzeige Zeichenfolge aus Zahlen, Buchstaben und Sonderzeichen Zusätzliche Information Zugriff: • Lesezugriff: Experte • Schreibzugriff: - Display/Bluetooth Navigation ...
-
Seite 91: Softwarekonfiguration
Deltabar PMD63B HART Beschreibung der Geräteparameter Build-Nr. Software Navigation System → Zus. Information → Displ./Bluetooth → Build-Nr. Softw. Beschreibung Zeigt die Build-Nummer der Modulfirmware Anzeige 0 … 65 535 Zusätzliche Information Zugriff: • Lesezugriff: Experte • Schreibzugriff: - Hardware-Version Navigation ... - Seite 92 Beschreibung der Geräteparameter Deltabar PMD63B HART Gespeicherte CRC Gerätekonfiguration Navigation System → Softw. Konfig. → Gesp. CRC Konf. Beschreibung Gespeichter CRC nach der letzten Sicherheitsverriegelung. Werksauslieferung ist 65535 bedeutet, dass das Gerät noch nicht sicherheitsverriegelt wurde. Anzeige 0 … 65 535...
- Seite 96 *71728225* 71728225 www.addresses.endress.com...
