Installation des Geräts mit Holzlagerfach
8.2

Verbinden der optionalen externen Luftzufuhr

• Das Gerät besitzt einen Anschluss für eine externe Verbrennungsluftzufuhr. Während
des Betriebs erhält das Gerät aus diesem Luftkanal Verbrennungsluft.
• Es wird dringend empfohlen, ein Ventil im externen Verbrennungsluftzufuhrrohr
zu installieren, um Schutt im Rohr und Wasserdampfkondensierung im Gerät zu
vermeiden, wenn das Gerät nicht verwendet wird.
Verbindung auf der Rückseite des Geräts, siehe Abschnitt
Verbindung am Unterteil des Geräts, siehe Abschnitt
8.2.1

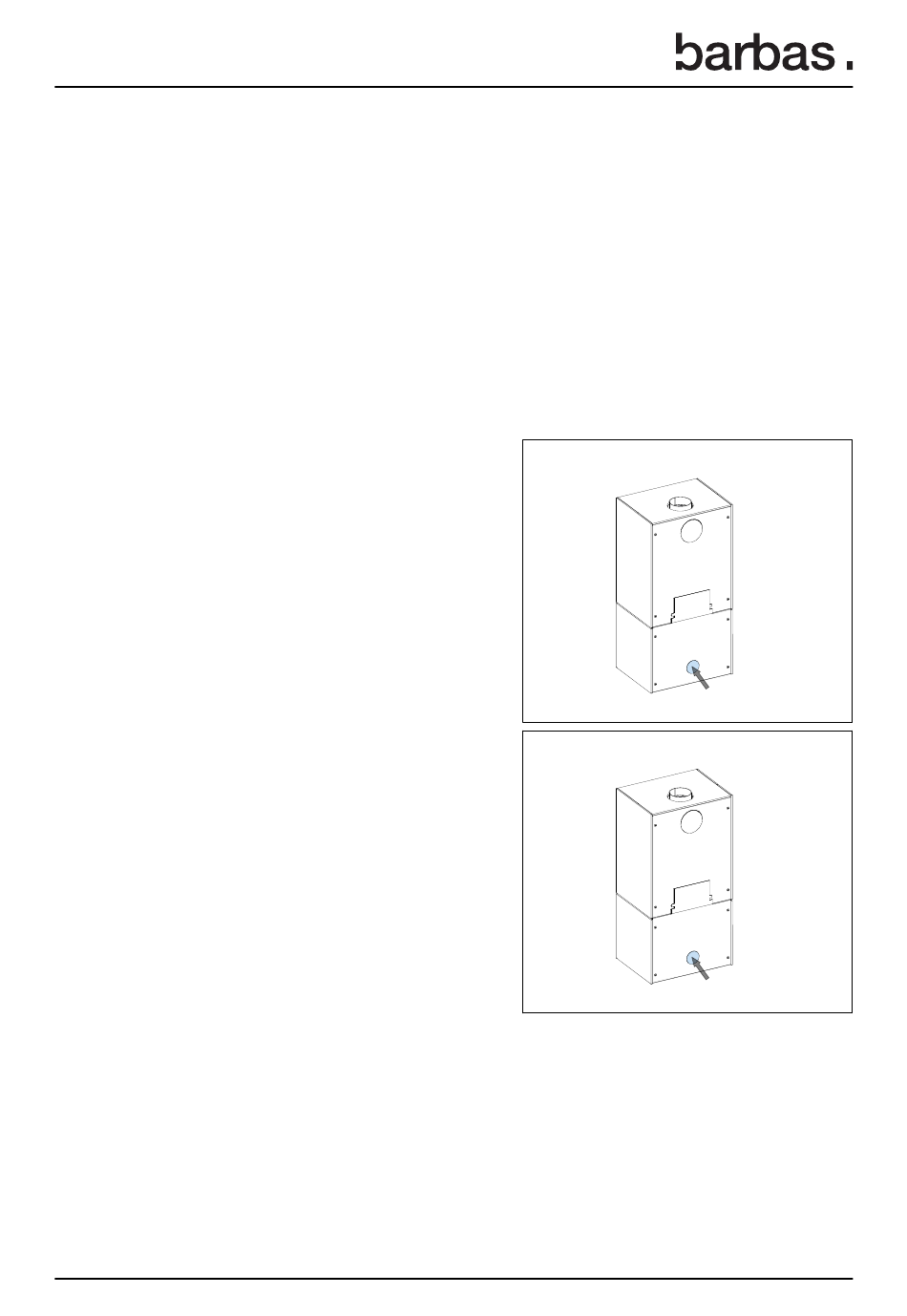

Verbindung hinten

1.
2.
3.
4.
5.
6.
7.
28
Entfernen Sie die Ausbruchplatte
mit einem Hammer.
Dadurch wird eine zweite
Ausbruchplatte (rund) sichtbar.
Entfernen Sie die zweite
Ausbruchplatte mit einem
Hammer.
Bringen Sie den Verbindungsring in der offenen äußeren Lufteinlassöffnung an.
Biegen Sie die 3 Lippen am Verbindungsring nach außen, um den Verbindungsring
an der Einlassöffnung zu befestigen.
Identifizieren Sie die Stelle in der Außenwand für die externe
Verbrennungsluftzufuhr.
Machen Sie ein Loch in der Außenwand mit einem Mindestdurchmesser von 80 mm.
Stecken Sie ein flexibles Aluminiumrohr in das Loch.
8.2.1
.
8.2.2
.
