Installation des Geräts
7 Installation des Geräts
7.1 Installation des Geräts
1.
2.
3.
4.
5.
7.2

Verbinden der optionalen externen Luftzufuhr

• Das Gerät besitzt einen Anschluss für eine externe Verbrennungsluftzufuhr. Während
des Betriebs erhält das Gerät aus diesem Luftkanal Verbrennungsluft.
• Es wird dringend empfohlen, ein Ventil im externen Verbrennungsluftzufuhrrohr
zu installieren, um Schutt im Rohr und Wasserdampfkondensierung im Gerät zu
vermeiden, wenn das Gerät nicht verwendet wird.
Verbindung auf der Rückseite des Geräts, siehe Abschnitt
Verbindung am Unterteil des Geräts, siehe Abschnitt
7.2.1

Verbindung hinten

1.
2.
3.
4.
24
Stellen Sie das Gerät in die dafür vorgesehene Position. Um das Gerät auf eine
Natursteinplattform zu stellen, siehe Abschnitt
Beachten Sie die Sicherheitsabstände. Siehe Abschnitt
Stellen Sie bei Bedarf eine nicht brennbare Feuerstelle unter das Gerät. Siehe
5.1
Abschnitt .
Vergewissern Sie sich, dass der Kaminanschluss am Gerät in einer Linie mit dem
Rauchrohr zur Decke verläuft.
Stellen Sie sicher, dass das Gerät horizontal installiert wurde. Benutzen Sie eine
Wasserwaage.

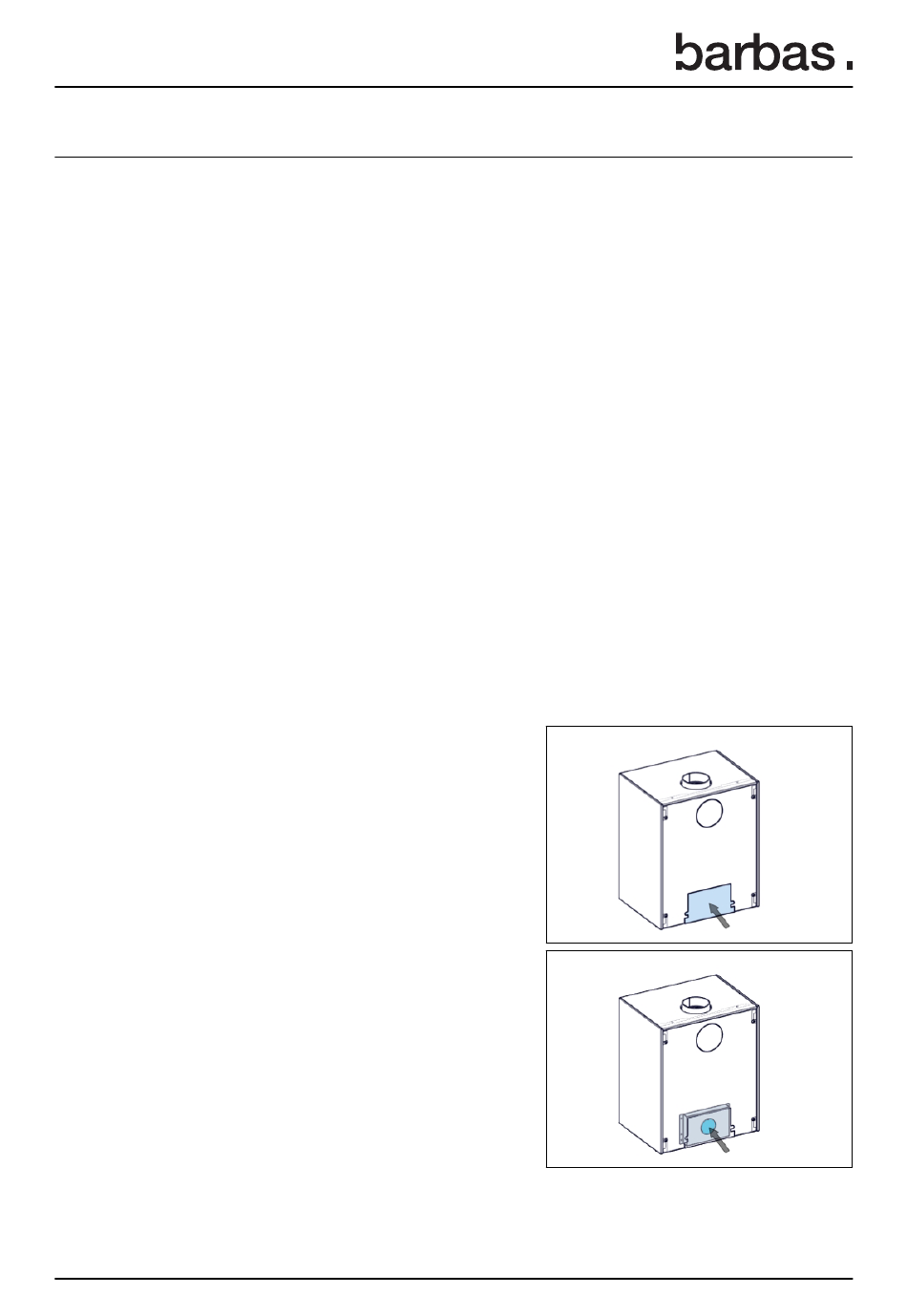

Entfernen Sie die Ausbruchplatte mit
einem Hammer.
Dadurch wird eine zweite
Ausbruchplatte (rund) sichtbar.
Entfernen Sie die zweite
Ausbruchplatte mit einem Hammer.
Bringen Sie den Verbindungsring in der offenen äußeren Lufteinlassöffnung an.
Biegen Sie die 3 Lippen am Verbindungsring nach außen, um den Verbindungsring
an der Einlassöffnung zu befestigen.
6.2
5.1
.
7.2.1
.
7.2.2
.
