Deutsch

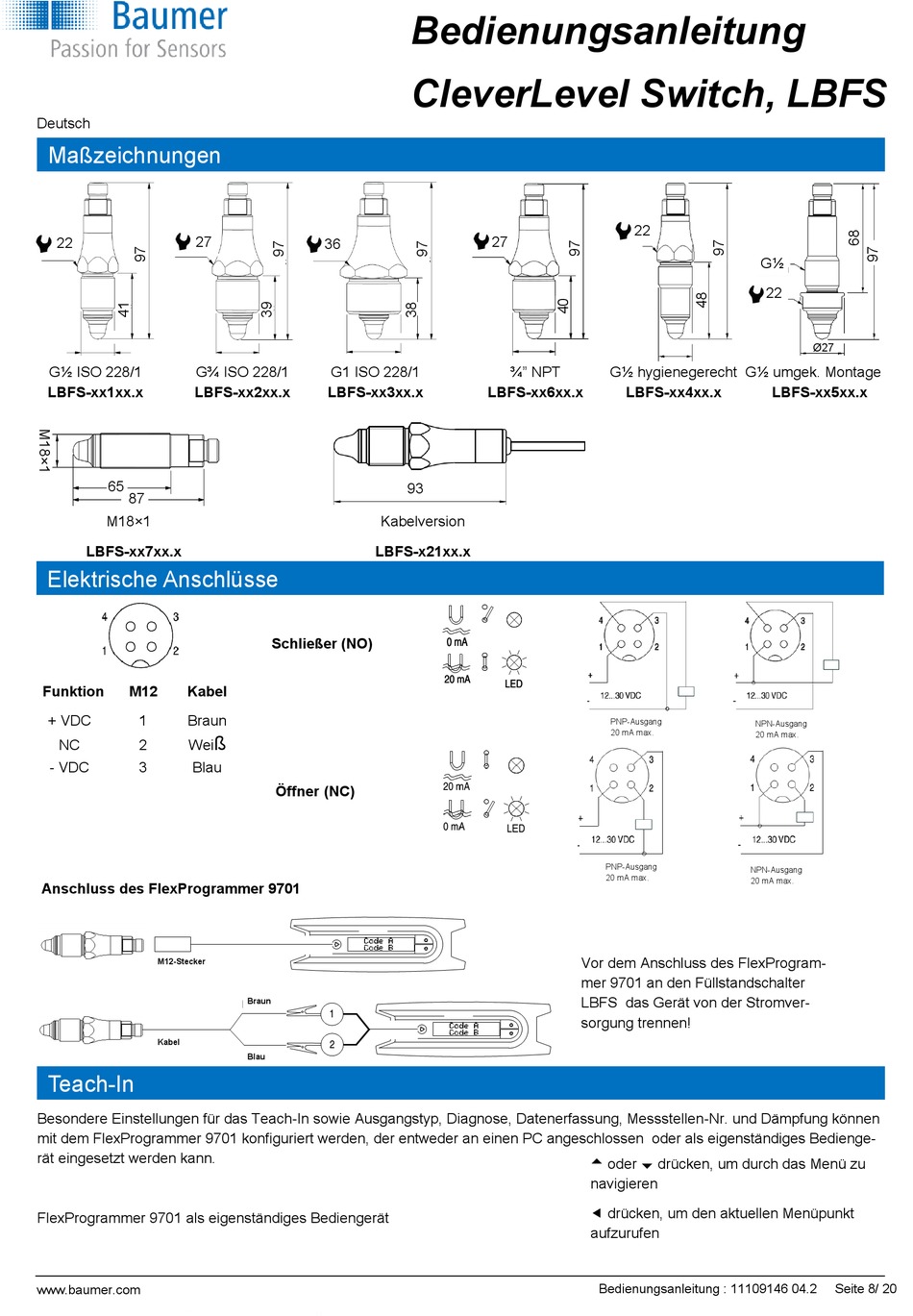

Maßzeichnungen
27
22
G½ ISO 228/1
G¾ ISO 228/1
LBFS-xx1xx.x
LBFS-xx2xx.x
65
87
M18×1
LBFS-xx7xx.x
Elektrische Anschlüsse
Funktion
M12
Kabel
+ VDC
1
Braun
NC
2
Wei
- VDC
3
Blau
Anschluss des FlexProgrammer 9701
M12-Stecker
Kabel
Teach-In
Besondere Einstellungen für das Teach-In sowie Ausgangstyp, Diagnose, Datenerfassung, Messstellen-Nr. und Dämpfung können
mit dem FlexProgrammer 9701 konfiguriert werden, der entweder an einen PC angeschlossen oder als eigenständiges Bedienge-
rät eingesetzt werden kann.
FlexProgrammer 9701 als eigenständiges Bediengerät
www.baumer.com
36
G1 ISO 228/1
LBFS-xx3xx.x
Kabelversion
LBFS-x21xx.x
Schließer (NO)
ß
Öffner (NC)
Braun
Blau
Bedienungsanleitung
CleverLevel Switch, LBFS
27
¾" NPT
LBFS-xx6xx.x
93
22
G½ hygienegerecht G½ umgek. Montage
LBFS-xx4xx.x
PNP-Ausgang
20 mA max.
PNP-Ausgang
NPN-Ausgang
20 mA max.
20 mA max.
Vor dem Anschluss des FlexProgram-
mer 9701 an den Füllstandschalter
LBFS das Gerät von der Stromver-
sorgung trennen!
oder drücken, um durch das Menü zu
navigieren
drücken, um den aktuellen Menüpunkt
aufzurufen
Bedienungsanleitung : 11109146 04.2
G½
22
Ø27
LBFS-xx5xx.x
NPN-Ausgang
20 mA max.
Seite 8/ 20
