Français
Dimensions
27
22
G½ ISO 228/1
G¾ ISO 228/1
LBFS-xx1xx.x
LBFS-xx2xx.x
65
87
M18×1
LBFS-xx7xx.x
Branchements électriques
Fonction
Câble
M12
Marron
+ VCC
1
Blanc
NC
2
Bleu
- VCC
3
Connexion du FlexProgrammer, 9701
Connecteur M12
Câble
Utilisation du Teach-In
Des réglages avancés pour le Teach-In ainsi que le type de sortie, les diagnostics, la collecte de données, le N° de tag et l'amortis-
sement peuvent être configurés à l'aide du FlexProgrammer 9701, via le détecteur
de niveau LBFS ou programmé en mode autonome.
Menu autonome du Flexprogrammer 9701
www.baumer.com

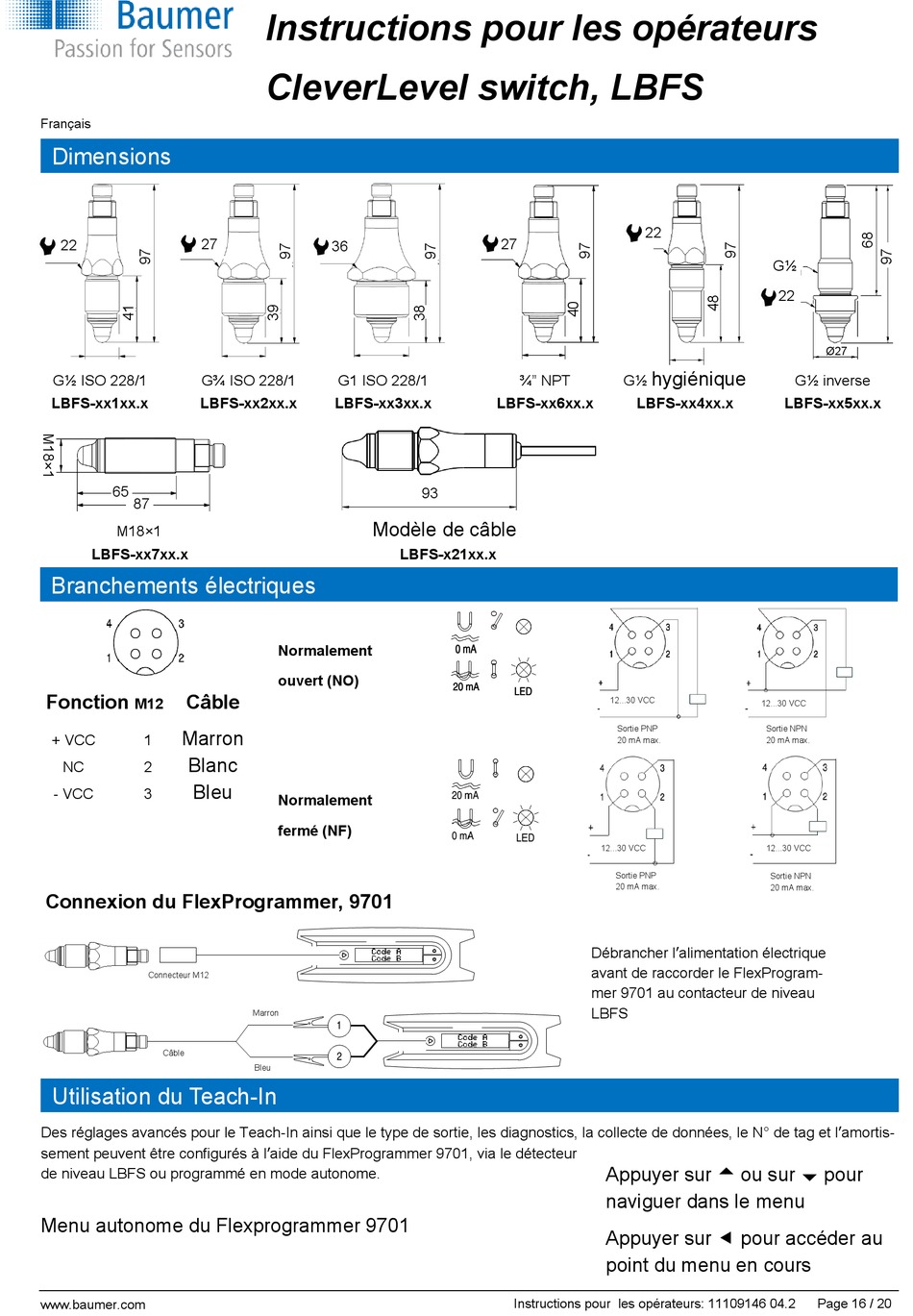

Instructions pour les opérateurs
CleverLevel switch, LBFS
36
G1 ISO 228/1
LBFS-xx3xx.x
93
Modèle de câble
LBFS-x21xx.x
Normalement
ouvert (NO)
Normalement
fermé (NF)
Marron
Bleu
22
27
hygiénique
¾" NPT
G½
LBFS-xx6xx.x
LBFS-xx4xx.x
12...30 VCC
Sortie PNP
20 mA max.
12...30 VCC
Sortie PNP
20 mA max.
Débrancher l'alimentation électrique
avant de raccorder le FlexProgram-
mer 9701 au contacteur de niveau
LBFS
Appuyer sur ou sur pour
naviguer dans le menu
Appuyer sur pour accéder au
point du menu en cours
Instructions pour les opérateurs: 11109146 04.2
G½
22
Ø27
G½ inverse
LBFS-xx5xx.x
12...30 VCC
Sortie NPN
20 mA max.
12...30 VCC
Sortie NPN
20 mA max.
Page 16 / 20
