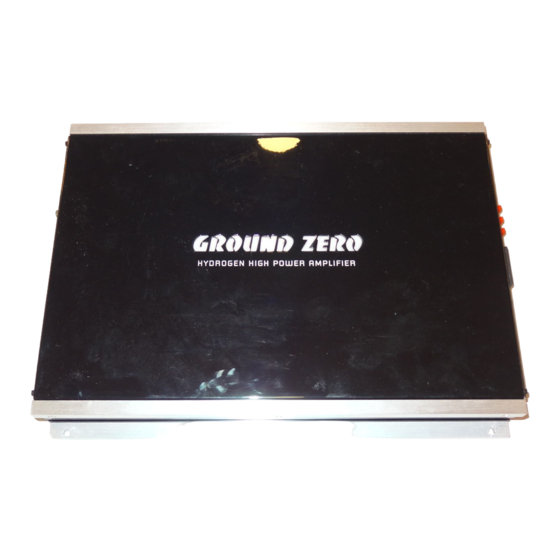

Verstärker
Bedienungsanleitung
HYDROGEN
GZHA 2350XII
GZHA 4150XII
GZHA 5125XII
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben.
Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•
4 Ohm / 2 Ohm stabil Stereo
•
1 Ohm stabil Stereo (GZHA 2350XII / Kanal 5 von GZHA 5125XII)
•
Mosfet Netzteil
•
SMD Technologie
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (GZHA 2350XII)
•
Hochpass regelbar
•
Tiefpass regelbar
•
Variabler Subsonicfilter
•
Phaseshift regelbar 0-180°
•
Phaseshift schaltbar 0° / 180° (GZHA 5125XII)
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
RCA Ausgänge ( GZHA 4150XII)
•
Bass Lautstärkeregler
•
Temperatur / Kurzschluss / Überlast-Schutz
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ground Zero GZHA 2350XII
Inhaltszusammenfassung für Ground Zero GZHA 2350XII
- Seite 1 Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten. Verstärker Ausstattungsmerkmale •...
-
Seite 2: Hydrogen Verstärker
Hydrogen Verstärker Planung Diese Verstärker verhelfen aufgrund ihrer modernen Schaltungstechnik und sehr hohen Effizienz ihrer Anlage zu Vor der Installation sollten Sie folgende Punkte berücksichtigen: einem beeindruckenden Klangerlebnis. Durch neueste Schaltungstechnik im Netzteil und in der Signalverarbeitung Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung ist es möglich, sehr große Leistungen aus dem zur Verfügung stehenden Strom zu erzielen. - Seite 3 Einstellungen und Funktionen – GZHA 2350XII Einstellungen und Funktionen – GZHA 4150XII...
-
Seite 4: Einstellungen Und Funktionen - Gzha 5125Xii
HPF - Nur mittlere und hohe Frequenzen (über 40 Hz - 3 KHz) werden übertragen. Mode Schalter GZHA 2350XII / GZHA 4150XII CH 3+4: Bei der LPF-Einstellung ist ebenfalls der Highpass (Subsonic) aktiviert. Dies entspricht einem Bandpass Filter von 5 bis 250 Hz GZHA 4150XII CH 1+2 Der Low Pass Filter ist hier nicht regelbar, sondern bei 80Hz fixiert. - Seite 5 Einschalten des Verstärkers Lautsprecheranschlüsse – GZHA 2350XII Der Verstärker schaltet sich automatisch einige Sekunden nach dem Einschalten des Radios ein. Achtung: Ihr Verstärker schaltet sich zeitweise aus, wenn er überhitzt ist, schaltet sich jedoch nach der Abkühlung automatisch wieder ein (ca. 80° C).
- Seite 6 Trimode Betrieb – GZHA 2350XII Lautsprecheranschlüsse – GZHA 4150XII...
- Seite 7 Trimode Betrieb – GZHA 4150XII Lautsprecheranschlüsse – GZHA 5125XII...
- Seite 8 Lautsprecheranschlüsse – GZHA 5125XII (Gebrückt) Trimode Betrieb – GZHA 5125XII...
- Seite 9 Technische Daten Wenn irgendetwas nicht funktioniert GZHA 5125XII Problem Kontrolle Hilfe Model GZHA 2350XII GZHA 4150XII Kein Ton Leuchtet die PWR LED? Sicherung prüfen Kanal 1-4 Kanal 5 Remote Kabel prüfen +12 Volt prüfen RMS Power @ 4 Ω 2 x 260W...
- Seite 10 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
- Seite 11 Have fun with this high quality Hydrogen product. Features Owner’s Manual • 4 Ohm / 2 Ohm stable stereo • 1 Ohm stable stereo (GZHA 2350XII / Channel 5 of GZHA 5125XII) • P.W.M. Mosfet power supply HYDROGEN • SMD Technology •...
- Seite 12 Hydrogen amplifiers Planning your system Due to their state- of- the- art technology and high efficiency, these amplifiers help your system to provide an Before beginning the installation, consider the following: impressive sound experience. The modern circuit technology of the power supply and the signal processing allows achieving maximum performance levels from the provided power.
- Seite 13 Controls and functions – GZHA 2350XII Controls and functions – GZHA 4150XII...
-
Seite 14: Controls And Functions
HPF – Only middle and high frequencies (over 40 Hz – 3 KHz) will be reproduced. Mode switch GZHA 2350XII / GZHA 4150XII CH 3+4: At LPF adjustment, also the Highpass (Subsonic) is activated. This equals a Bandpass filter of 5 – 250 Hz. - Seite 15 Turning on the amplifier Connecting the speaker – GZHA 2350XII The amplifier automatically turns on a few seconds after you turn on your radio. Note: Your amplifier temporarily shuts down if it gets too hot, then restarts automatically once it cools (At about 80°...
- Seite 16 Trimode operation – GZHA 2350XII Connecting the speaker – GZHA 4150XII...
- Seite 17 Trimode operation – GZHA 4150XII Connecting the speaker – GZHA 5125XII...
- Seite 18 Connecting the speaker – GZHA 5125XII (Bridged) Trimode operation – GZHA 5125XII...
-
Seite 19: Troubleshooting Guide
Specifications Trouble shooting guide Symptoms Check Points Cure GZHA 5125XII Model GZHA 2350XII GZHA 4150XII Check fuses in amplifier. Channel 1-4 Channel 5 Be sure remote lead is connected. RMS Power @ 4 Ω 2 x 260W 4 x 130W... - Seite 20 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
- Seite 21 Bonne écoute avec ces modèles de haute puissance. Amplificateur Signes Caractéristiques • 4 Ohm / 2 Ohm stable stéréo • 1 Ohm stable stéréo (GZHA 2350XII / 5 canaux pour le GZHA 5125XII) Mode d’emploi • Alimentation mosfet • Technologie SMD •...
-
Seite 22: Installation De L'amplificateur
Introduction amplificateur Hydrogen Planification: Ces amplificateurs contribuent en raison de sa technique de circuit moderne et un très haut rendement de son Avant l’installation ces quelques points sont à prendre en considération installation à une expérience de son impressionnant. Par la plus nouvelle technique de circuit dans l'alimentation Attention au choix de l’emplacement du montage , une circulation d’air est nécessaire pour un bon et dans le traitement de signal, il est possible d'atteindre de très grands résultats.Le courant étant à... - Seite 23 Connexion et réglages – GZHA 2350XII Connexion et réglages – GZHA 4150XII...
- Seite 24 LPF. Mettez le filtre sur "LOW". Réglez la fréquence LPF variable Réglage Low Pass avec le régulateur sur la fréquence souhaitée. GZHA 2350XII / GZHA 4150XII CH 3+4: Si la possition LPF est activé l'High pass (Subsonic). Cela correspond à un passeport de filtrage de 5 à 250 hertz...
- Seite 25 Mise en marche de l’amplificateur: Branchement des Haut Parleurs – GZHA 2350XII L’amplificateur s’allume automatiquement quelques secondes après la mise en marche de la Radio. Attention, votre Amplificateur s’éteint automatique ment lors de surchauffe, mais se remet en marche dès refroidissement Réglage de l’échelle Audio/ Sensibilité...
- Seite 26 Trimode fonction – GZHA 2350XII Branchement des Haut Parleurs – GZHA 4150XII...
- Seite 27 Trimode fonction – GZHA 4150XII Branchement des Haut Parleurs – GZHA 5125XII...
- Seite 28 Branchement des Haut Parleurs – GZHA 5125XII (Ponter) Trimode fonction – GZHA 5125XII...
- Seite 29 Données Techniques En cas de on fonctionnement GZHA 5125XII Problèmes Contrôle Aide Model GZHA 2350XII GZHA 4150XII Voyant PWR allumé? Vérifier le fusible ,Contrôler le Câble REMOTE, Canal 1-4 Canal 5 Contrôler le+12Volt et la masse Puissance RMS @ 4 Ω...
- Seite 30 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
-
Seite 31: Gebruiksaanwijzing
Versterker Uitvoerings kenmerken • 4 Ohm / 2 Ohm stabiel stereo Gebruiksaanwijzing • 1 Ohm stabiel stereo (GZHA 2350XII / Kanaal 5 van de GZHA 5125XII) • Mosfet Voedings gedeelte • SMD- technologie • Inschakel en Protectie weergave via LED •... - Seite 32 Inleiding Hydrogen- Versterkers Inbouw van de versterker: Door de modernste schakeltechnieken en zeer hoge efficiency hebben deze versterkers zeer goede Plaats de versterker zo , zodat kabels makkelijk en zonder spanning aan de versterker bevestigd klankeigenschappen. Door de nieuwste schakeltechnieken is het mogenlijk om zeer hoge wattages te kunnen worden bewerkstelligen met zo min mogelijk verbruik in stroom.
- Seite 33 Aansluitingen en instellingen – GZHA 2350XII Aansluitingen en instellingen – GZHA 4150XII...
-
Seite 34: Aansluitingen En Instellingen
FULL – Volledig freq. bereik. HPF – Alleen mid-hoog (boven 40 Hz tot 3 KHz). Mode Schakelaar GZHA 2350XII / GZHA 4150XII CH 3+4: Een bandpass filter krijgt u als u subsonic en lowpass inschakeld tusen 5 en 250 Hz... - Seite 35 Inschakelen van de versterker Luidspreker aansluitingen - GZHA 2350XII De versterker schakeld automatisch enkele seconden na het inschakelen van de radio in. Opgelet: Als de vertsreker te heet wordt schakeld deze automatisch uit , na enkele seconden schakeld deze ook weer in, (mits de temperatuur weer gedaald is.
- Seite 36 Tri Mode Aansluiting – GZHA 2350XII Luidspreker aansluitingen - GZHA 4150XII...
- Seite 37 Tri Mode Aansluiting – GZHA 4150XII Luidspreker aansluitingen - GZHA 5125XII...
- Seite 38 Luidspreker aansluitingen - GZHA 5125XII (Gebrugd) Tri Mode Aansluiting – GZHA 5125XII...
- Seite 39 30 Hz ~ 80 Hz La garantie des produits Ground Zero est conforme aux droits legaux. Un retour du produit défectueux doit être dans son emballage d'origine sur presentation du reçu ou de la facture indiquant la description du defaut.La 0 –...
