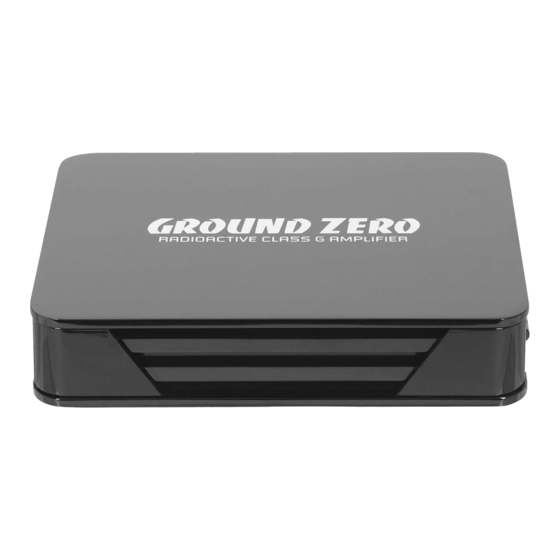

Verstärker
Bedienungsanleitung
RADIOACTIVE
GZRA 1.600D
GZRA 2.200G
GZRA 4.100G
Bitte sorgfältig lesen
Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden
haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste
Technologie zu erhalten. Viel Spaß mit diesen Produkten.
Ausstattungsmerkmale
•
Moderne Class G Technologie (GZRA 4.100G / GZRA 2.200G)
•
Effiziente Class D Technologie (GZRA 1.600D)
•
4 Ohm / 2 Ohm stabil Stereo (GZRA 4.100G / GZRA 2.200G)
•
1 Ohm stabil (GZRA 1.600D)
•
Mosfet Netzteil
•
Einschalt- und Schutzanzeige
•
12dB Bass boost regelbar (45Hz)
•
Hochpass regelbar
•
Tiefpass regelbar
•
Regelbare Eingangsempfindlichkeit
•
Einschaltverzögerung
•
Bass Lautstärkeregler (GZRA 2.200G / GZRA 1.600D)
•
Temperatur / Kurzschluss / Überlast-Schutz
Benötigte Materialien und Werkzeuge zur Installation
•
Kreuzschlitz Schraubendreher
•
Bohrmaschine, 3 mm Metallbohrer
•
Befestigungsschrauben
•
Stromkabel min. 10 mm²
•
Massekabel min 10 mm²
•
Lautsprecherkabel min. 2 x 1,5 mm²
2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ground Zero GZRA 1.600D
Inhaltszusammenfassung für Ground Zero GZRA 1.600D
- Seite 1 Bitte sorgfältig lesen Vielen Dank, dass Sie sich für eine Endstufe der Marke Ground Zero entschieden haben. Unsere Kunden sind es gewöhnt, von Ground Zero die beste und modernste Technologie zu erhalten. Viel Spaß mit diesen Produkten. Verstärker Ausstattungsmerkmale •...
-
Seite 2: Einbau Des Verstärkers
Class G Technologie Planung Das Class G Prinzip kombiniert die klassische Class-AB Ausgangsstufe mit einer spezifischen, variablen internen Vor der Installation sollten Sie folgende Punkte berücksichtigen: Spannungsversorgung, um so eine höhere Effizienz bei geringeren Verzerrungen zu verwirklichen. Bitte beachten Sie bei der Wahl des Einbauortes, daß eine ausreichende Luftzirkulation zur Kühlung Die Class-G-Verstärker GZRA 4.100G und GZRA 2.200G, passen je nach gefordertem Leistungsbedarf die des Gerätes gewährleistet ist. - Seite 3 Stromanschluss – GZRA 1.600D Stromanschluss – GZRA 2.200G...
- Seite 4 Stromanschluss – GZRA 4.100G Einstellungen und Funktionen – GZRA 1.600D...
- Seite 5 Einstellungen und Funktionen – GZRA 2.200G Einstellungen und Funktionen – GZRA 4.100G...
- Seite 6 3. Stellen Sie am LEVEL- Regler eine angenehme Lautstärke ein Es werden nur noch Frequenzen unterhalb von 40 bis 4000 Hz (GZRA 4.100G) / 40 – 500 Hz (GZRA 2.200G) oder 30 – 250 Hz (GZRA 1.600D) wiedergegeben (abhängig von der Reglerstellung des LPF Filters). Setzen Sie den Filter - Schalter auf “LOW”.
- Seite 7 Stereo Anschluss – GZRA 1.600D Stereo Anschluss – GZRA 2.200G Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 1 ~ 8 Ohm Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
- Seite 8 Mono Anschluss – GZRA 2.200G Stereo Anschluss – GZRA 4.100G Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 4 ~ 8 Ohm Trimode Betrieb – GZRA 2.200G Lautsprecher Impedanz / Speaker impedance / Impédance haut parleur / Luidspreker impedantie 2 ~ 8 Ohm...
- Seite 9 Gebrückter Anschluss – GZRA 4.100G Technische Daten Model GZRA 1.600D GZRA 2.200G GZRA 4.100G 1 Kanal Class D 2 Kanal Class G 4 Kanal Class G RMS Power @ 4 Ω 1 x 220 W 2 x 120 W 4 x 70 W...
-
Seite 10: Wenn Irgendetwas Nicht Funktioniert
+12Volt prüfen Masse prüfen De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Keine Spannung am Remote Remote am Radio prüfen bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Verstärker... -
Seite 20: Troubleshooting Guide
No power to the amplifier Check power wire or connections De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Amp not switching on No power to remote wire with bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Check connections to radio verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving... - Seite 30 Vérifier si l’ Impédance sur les connecteurs de PROTECTION a s haut-parleurs n’est pas en dessous de 4Ω De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke haute Volume bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Pas de son sur 1 Vérifier câble RCA et ou câble Haut-...
-
Seite 40: Als Er Iets Niet Werkt
Massa Controleren not covered by the warranty. Geen spanning op remote Controleer remote spanning De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke Versterker Luidspreker impedantie controleren Controleer of de luidspreker impedantie niet schakelt bij bep. -
Seite 50: Guía De Problemas
Revise si el altavoz esta en corto o De Garantie bepalingen van alle door ground zero geleverde producten is volgens wettelijke bepalingen geregeld, Een retourzending kan alleen na duidelijke afspraak en in de originele Esta el diagnostic LED iluminado? si el amplificador esta verpakking plaatsvinden.SVP een aankoopbon en een duidelijke storingsomschrijving...
