För inomhusbruk är det nödvändigt att dränera kondensvattnet från värmepumpen till
avloppet, till exempel ett golvbrunn eller en tank. Det är kundens ansvar att ordna
detta.
Kondensvatten:
När apparaten är igång kommer kondensvatten att rinna ut från botten. Fäst avloppsröret i
avloppsmunstycket och fäst sedan avloppsmunstycket i hålet och kläm fast det ordentligt.
Obs! Avloppsröret bör lutas nedåt för att dränera kondensvattnet bättre.

3.2.3 Installationslayout

Obs: Filtret måste rengöras regelbundet för att säkerställa att vattnet i systemet är rent och för
att undvika att filtret blockeras. Det är nödvändigt att dräneringsventilen är monterad på det
nedre vattenröret. Om enheten inte är igång under vintermånaderna, koppla bort strömmen och
låt vattnet rinna ut genom dräneringsventilen. Om omgivningstemperaturen för den
igångvarande enheten är under 0 ℃ , håll vattenpumpen igång. spring.

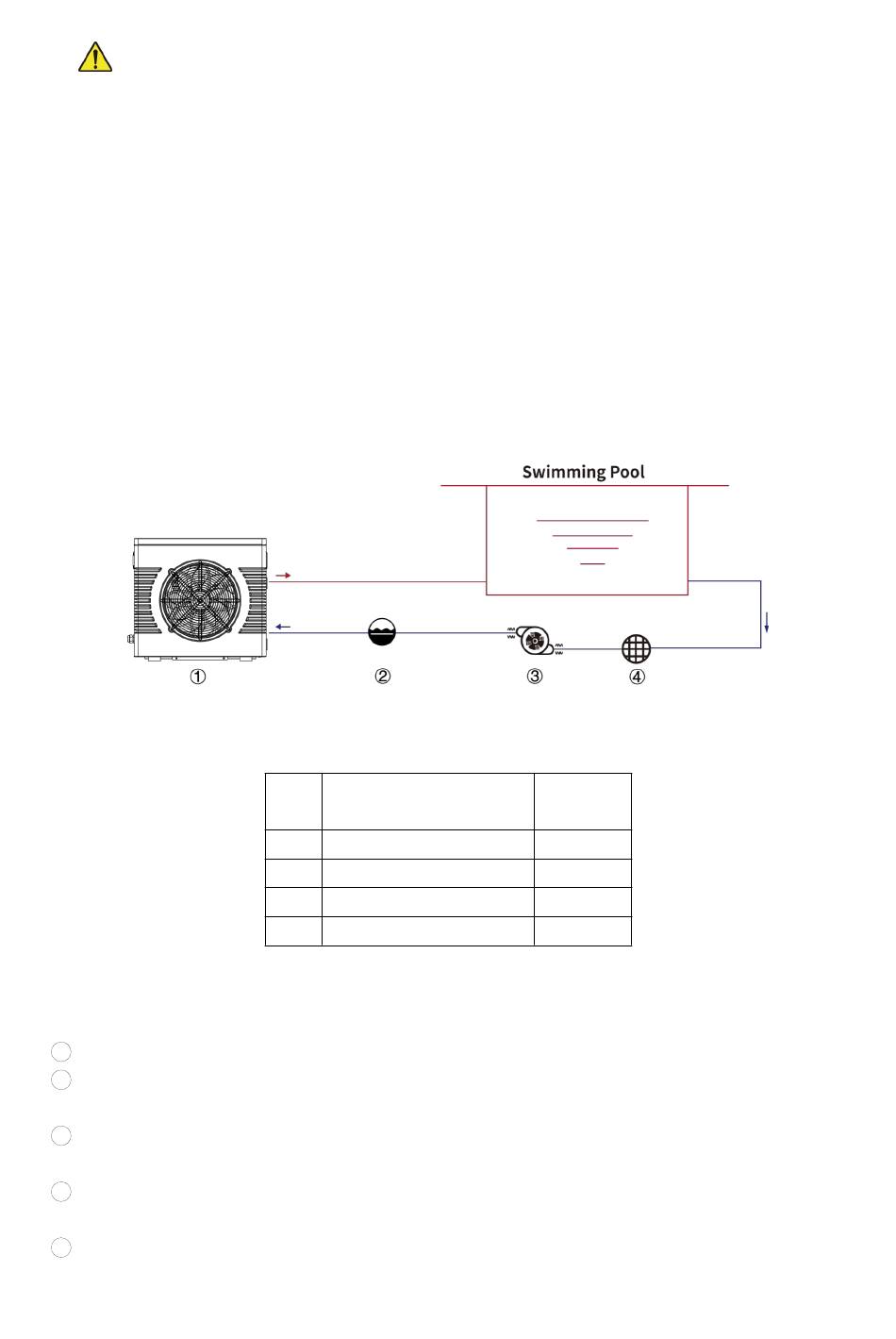

Installationsschemat visas i följande figur :

3.2.4 Elinstallation

För att fungera säkert och bibehålla integriteten hos ditt elsystem måste enheten vara ansluten
till en allmän elförsörjning i enlighet med följande föreskrifter:
Uppströms måste den allmänna elförsörjningen skyddas med en 30mA differentialbrytare.
26
Enheten måste anslutas till en lämplig D-kurvsbrytare i enlighet med gällande standarder
27
och föreskrifter i det land där systemet är installerat.
Elkabeln måste anpassas för att passa enhetens nominella effekt och den kabellängd som
28
krävs för installationen. Kabeln måste vara lämplig för utomhusbruk.
För ett trefassystem är det viktigt att faserna kopplas i rätt ordning. Om faserna är
29
inverterade kommer enhetens kompressor inte att fungera.
På platser som är öppna för allmänheten är det obligatoriskt att installera en
30
nödstoppsknapp nära apparaten.
Figur 3. 3-1 Installationsschema
Tabell 3.3-1 Installation
Inga
Punkt
.
1 Mini Värme Pump
2 Filter​ ​ ​
3 Vattenpump
4 Vattenbehandling​
19
Kvantitet
1
1
1
1
