VVG Multi 151 Bedienungsanleitung Seite 8

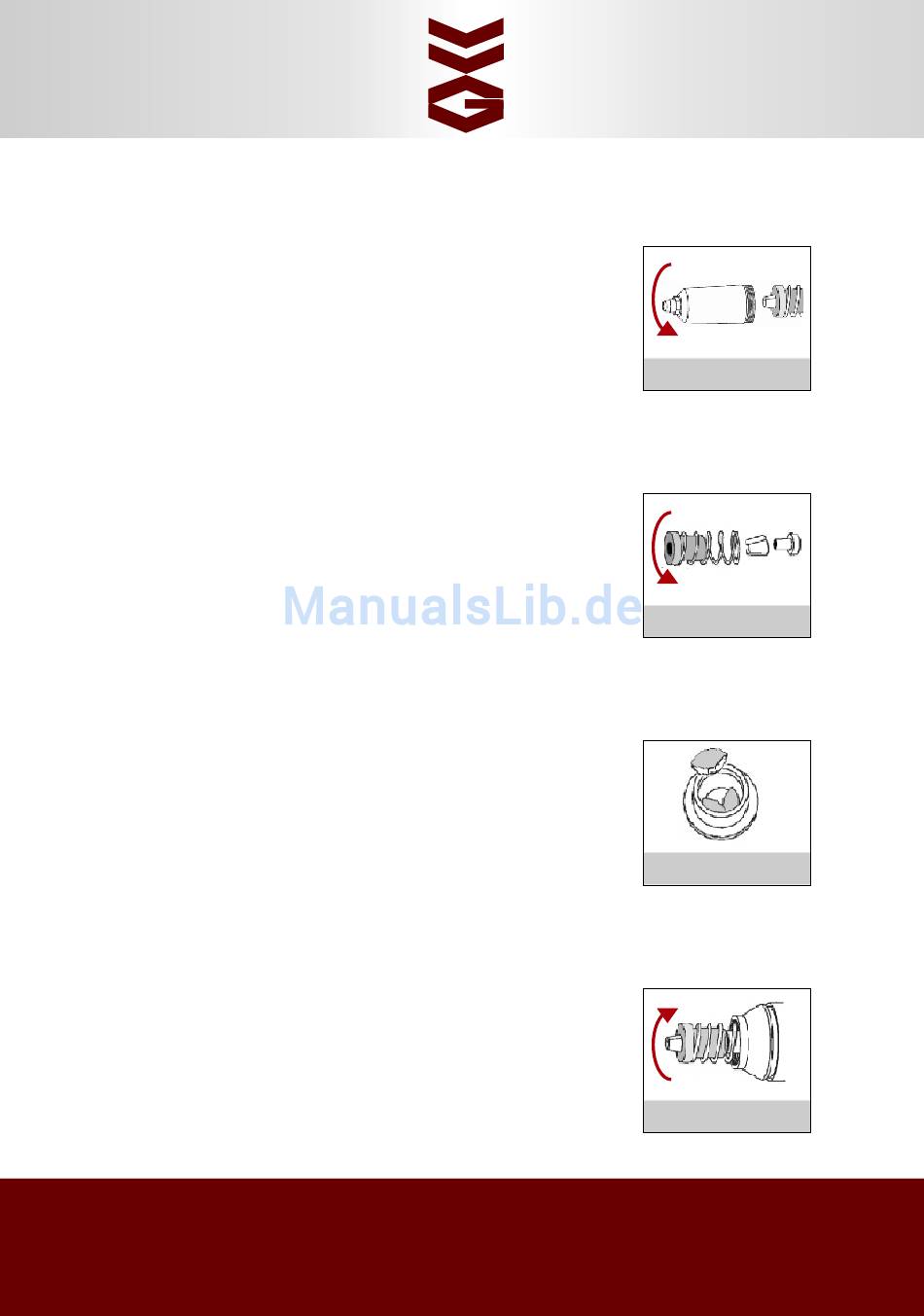

Wechsel Spannbacken
- Entfernen Sie zunächst die Vordere Hülse (1)
- Schrauben Sie die Spannhülse (in der sich die Spann-
backen befinden ) und die Druckfeder vom der Spannme-
chanismus (2)
- Entnehmen Sie die Spannbacken
- Betätigen Sie das Werkzeug bis der Spannmechanismus
voll ausgefahren ist
- Halten Sie die Spannhülse mit dem stärkeren Teil nach
unten und lassen nacheinander die drei Spannbacken hinein
gleiten (3)
Beachten Sie, dass nur die Rückseiten der Spannbacken
etwas gefettet sein sollten!
- Danach wird die Druckfeder über die Spannhülse mit den
montierten Spannbacken gestülpt.
- Im Anschluss daran wird die Spannhülse wieder handfest
auf den Spannmechanismus geschraubt (4)
- Zuletzt erfolgt die Montage der vorderen Hülse.
Change of clamping jaws
- Remove the front sleeve (1)
- Unscrew the clamping sleve with the thre clamping jaws
and the pressure spring from the gripping mechanism (2)
- Extract the clamping jaws from the clamping sleeve
- Operate the tool until the gripping mechanism is extended
to the maximum
- Hold the clamping sleeve with the wider part to the bottom
and let the three clamping jaws slide in one after the other (3)
Please note, that only the back of the clamping jaws must
be lubricated!
- After positioning the clamping jaws, put the pressure
spring over the clamping sleeve.
- Following to this screw in the clamping sleeve hand-tight
to the gripping mechanism again. (4)
- Finally you have to assemble the front sleeve.
BLINDNIETE (MULTI 151)
8
blind rivets (MULTI 151)
1
2
3
4
