LED-ANZEIGEN

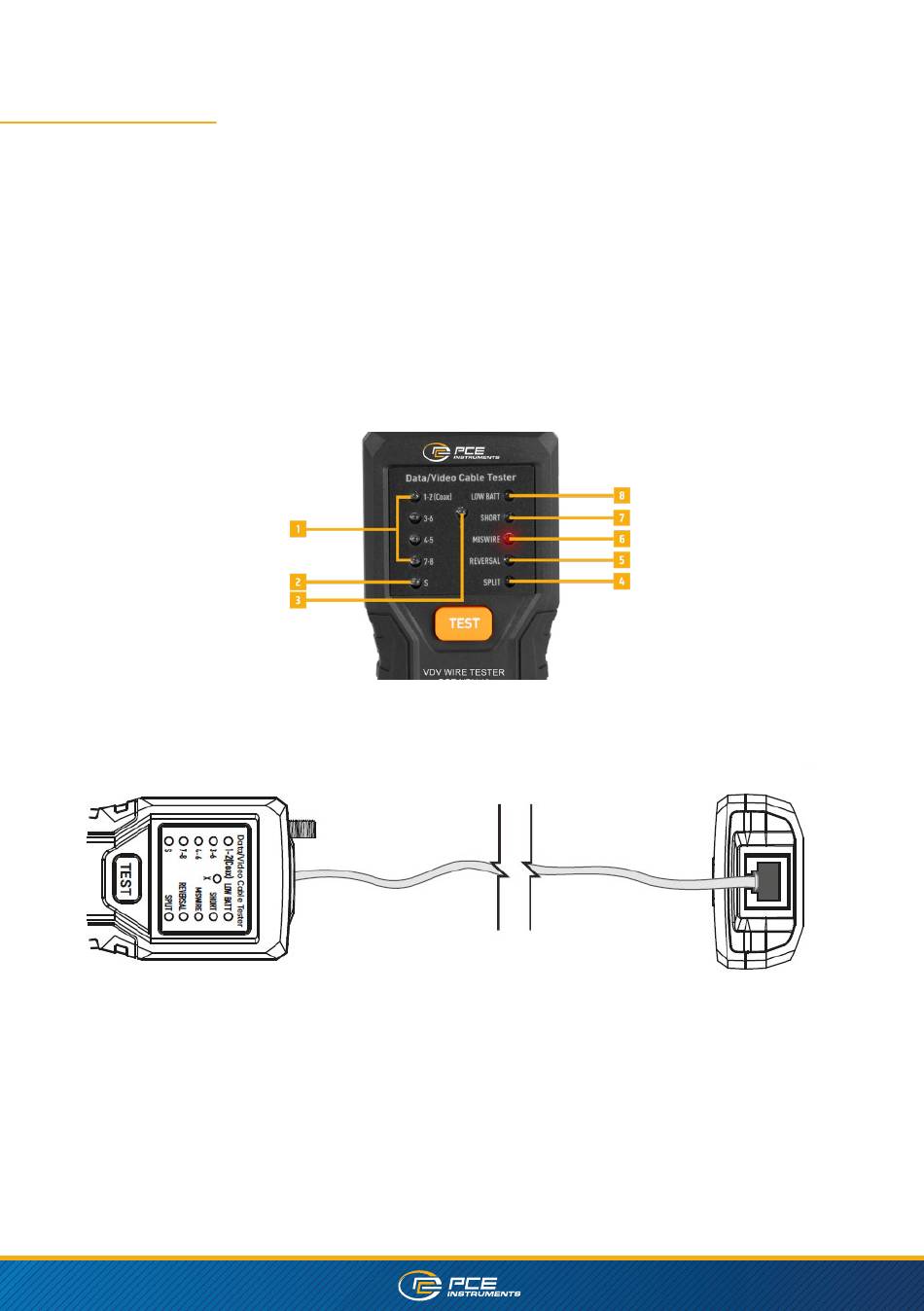

1 - Vier LEDs zeigen den Status von Twisted-Pair-Kabeln an. Die oberste LED überprüft zudem die
Durchgängigkeit von Koaxialkabeln.
2 - Die X-LED leuchtet auf, wenn ein korrekt verdrahtetes Crossover-Kabel getestet wird.
3 - Die S-LED leuchtet auf, wenn ein abgeschirmtes Datenkabel an beiden Enden korrekt angeschlossen
ist. Sie blinkt, wenn die Abschirmung mit einem Leiter im Kabel kurzgeschlossen ist.
4 - Die SPLIT-LED leuchtet auf, wenn das Testgerät feststellt, dass das Signal auf zwei oder mehr
Adernpaare aufgeteilt ist.
5 - Die REVERSAL-LED leuchtet auf, wenn die Anschlüsse eines Adernpaares vertauscht sind.
6 - Die MISWIRE-LED leuchtet auf, wenn Fehlverbindungen zwischen Adernpaaren vorliegen.
7 - Die SHORT-LED leuchtet, wenn zwei oder mehr Adern miteinander kurzgeschlossen sind.
8 - Die LOW BATT-LED leuchtet, wenn die Batterien das Ende ihrer Lebensdauer erreicht haben. Wenn sie
leuchtet, sollten die Batterien sofort ausgetauscht werden. Ein weiterer Betrieb kann zu ungenauen
Testergebnissen führen.
WARNUNG
Testen Sie niemals ein Kabel, das an unter Spannung stehende Geräte angeschlossen ist. Der Kontakt mit
Spannung kann das Testgerät beschädigen.
»
Schließen Sie ein Ende des zu prüfenden Kabels an den RJ45-Anschluss des Testgeräts an.
»
Nehmen Sie die Fernbedienung von der Unterseite des Testgeräts ab.
»
Schließen Sie das andere Ende des zu prüfenden Kabels an den RJ45-Anschluss der Fernbedienung an.
»
Drücken Sie kurz die TEST-Taste.
»
Interpretieren Sie die Ergebnisse anhand der Anschluss- und Anzeige-Beispiele auf der nächsten Seite.
