Novy Mini Pureline 810 Montageanleitung Seite 9

NL
1

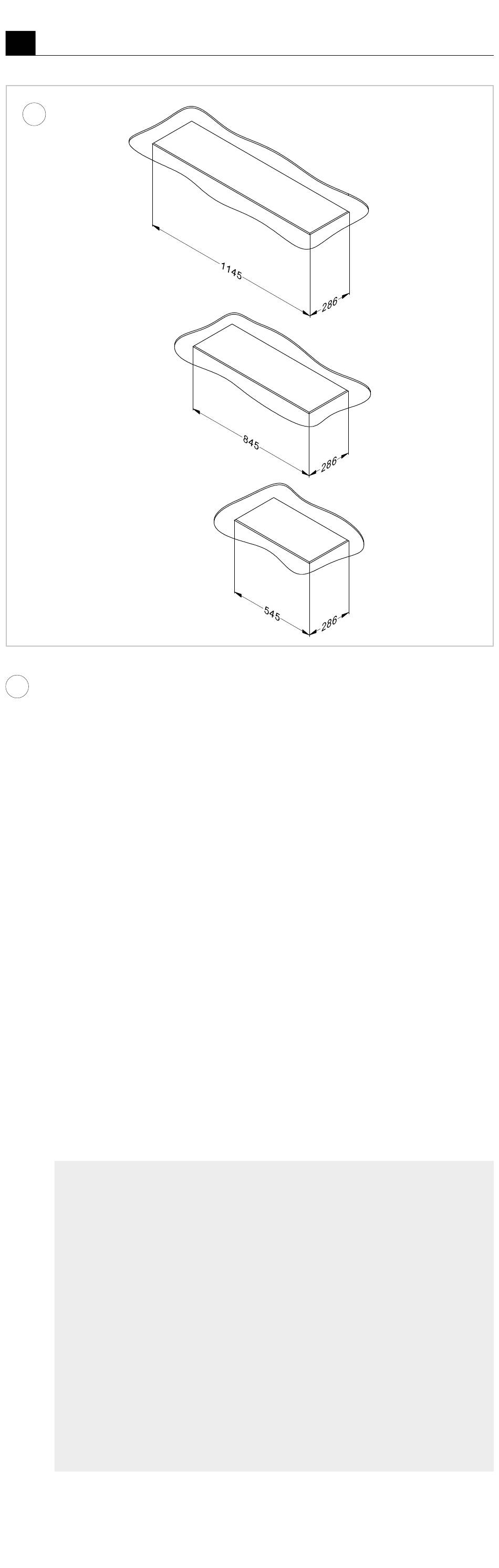

Maak de uitsparing voor de afzuigkap
1
– Afmetingen voor type 810/811/816:
545 x 286mm
– Afmetingen voor type 820/821/826:
845 x 286mm
– Afmetingen voor type 860/861/866:
1145 x 286mm
• Voor de montage van de inbouwunit dient
er een uitsparing gemaakt te worden in de
montageplaat. Het is aan te bevelen de uitsparing
waterdicht af te werken.
• De inbouwunit dient gemonteerd te worden
met de bediening aan de rechterzijde van
de gebruiker, zodat de onderplaat van u af
scharniert en het filter eenvoudig uit de afzuigkap
genomen kan worden.

Demontage van de inbouwunit
Voor demontage bescherm eerst de
kookplaat met bijvoorbeeld karton of
een doek indien er een schroef of klem
naar beneden valt. Om de inbouwunit uit
te bouwen moeten de 4 klemschroeven
volledig worden los gedraaid. Zodra deze
los zijn komt de inbouwunit naar beneden.
Let op dat de losgedraaide klemveren naar
beneden kunnen vallen.
860/861/866
820/821/826
810/811/816
– 9 –
