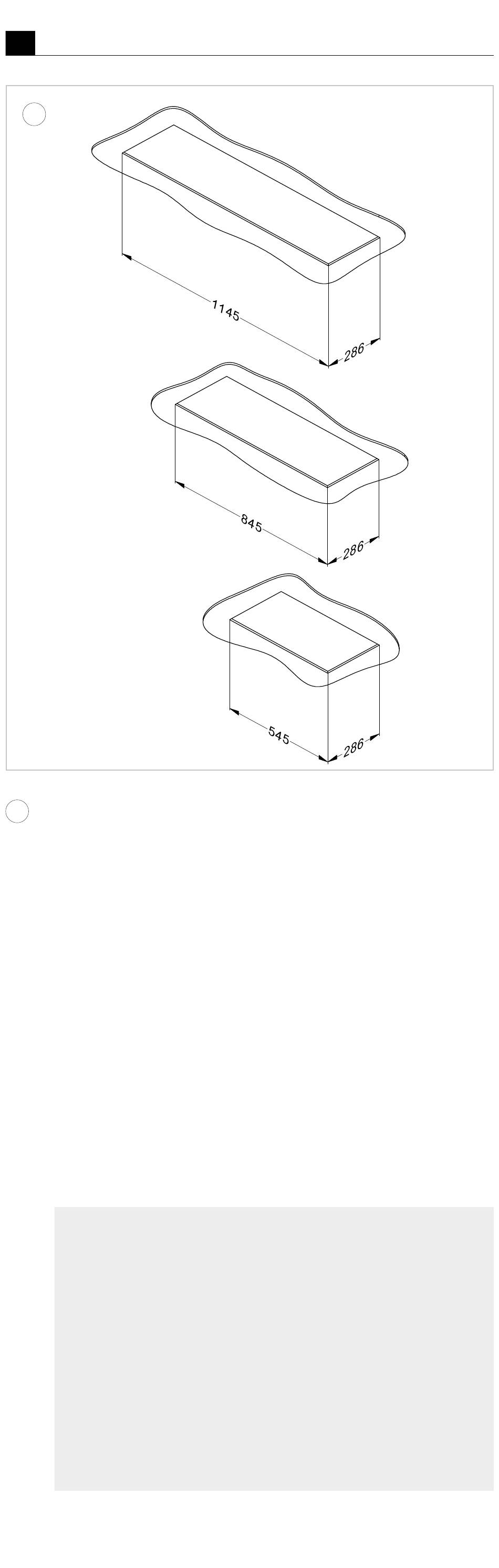

Dimensions de la découpe d'encastrement
1
– Type 810/811/816 – Découpe 545 mm x 286 mm
– Type 820/821/826 – Découpe 845 mm x 286 mm
– Type 860/861/866 - Découpe 1145 x 286mm
• Pour l'installation de l'unité encastrée, il convient
de faire une découpe d'encastrement dans
la plaque de montage. Il est recommandé
d'étanchéifier l'ouverture de la découpe.
• L'unité encastrée doit être montée avec la
commande sur le côté droit de l'utilisateur,
de sorte que la plaque inférieure s'ouvre loin
de vous et que le filtre puisse être facilement
retiré de la hotte aspirante.

Démontage de l`unité encastrable
Avant de procéder au démontage, protégez
la table de cuisson (carton ou couverture)
d'une éventuelle chute des vis. Pour
démonter l`unité encastrable, dévissez
totalement les 4 vis de serrage. Dès
que celles-ci sont dévissées, le plafond
s'abaisse. Attention ! Les ressorts de
serrage dévissés peuvent tomber.
860/861/866
