Novy Mini Pureline 810 Montageanleitung Seite 73

DE
1
860/861/866
820/821/826

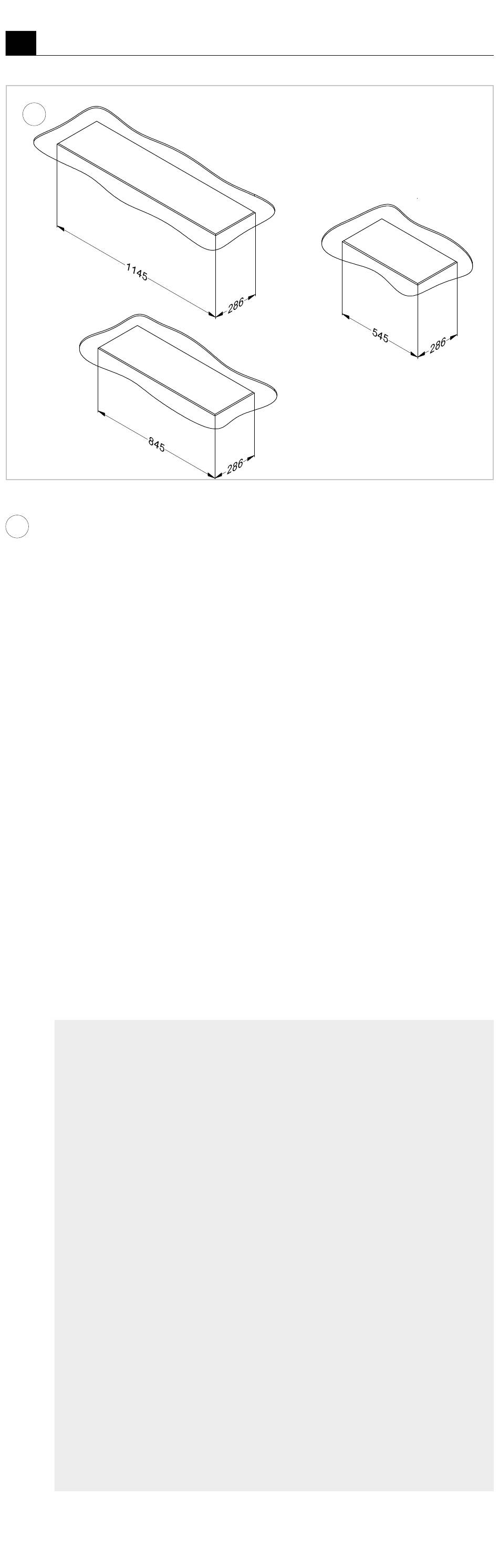

Stellen Sie einen Ausschnitt her
1
– Typ 810/811/816:
Ausschnitt 545 mm x 286 mm
– Typ 820/821/826:
810/811/816
Ausschnitt 845 mm x 286 mm
– Typ 860/861/866:
Ausschnitt 1145 x 286mm
• Für die Installation der eingebauten Dunstab-
zugshaube muss ein Ausschnitt in der Montage-
platte hergestellt werden. Es wird empfohlen,
den Ausschnitt wasserdicht auszuführen.
• Die eingebaute Dunstabzugshaube sollte mit der
Steuerung auf der rechten Seite des Anwenders
montiert werden, sodass die Grundplatte sich
von Ihnen weg öffnet und der Filter problemlos
aus der Dunstabzugshaube entfernt werden
kann.

Demontage des Lüfterbausteins
Schützen Sie das Kochfeld, die Arbeitsplatte,
den Fußboden usw. vor der Demontage der
Motoreinheit mit einem geeigneten Material,
zum Beispiel mit einem Stück Pappe oder
einer Decke, damit nichts beschädigt wird,
wenn zum Beispiel eine Schraube oder eine
Halteklammer herunterfallen. Um die Lüfter-
baustein auszubauen, müssen die vier Hal-
teklammern von den Schrauben vollständig
gelöst werden. Sobald sie gelöst sind, bewegt
sich die Lüfterbaustein nach unten. Denken
Sie daran, dass die gelösten Halteklammern
herunterfallen können: schützen Sie sich und
die Umgebung vor Verletzungen und Beschä-
digungen.
860/861/866
820/821/826
810/811/816
– 73 –
