Lieferumfang

7 Lieferumfang
- 6 Biegesegmente: Ø 14,16,18,20,22,25 mm

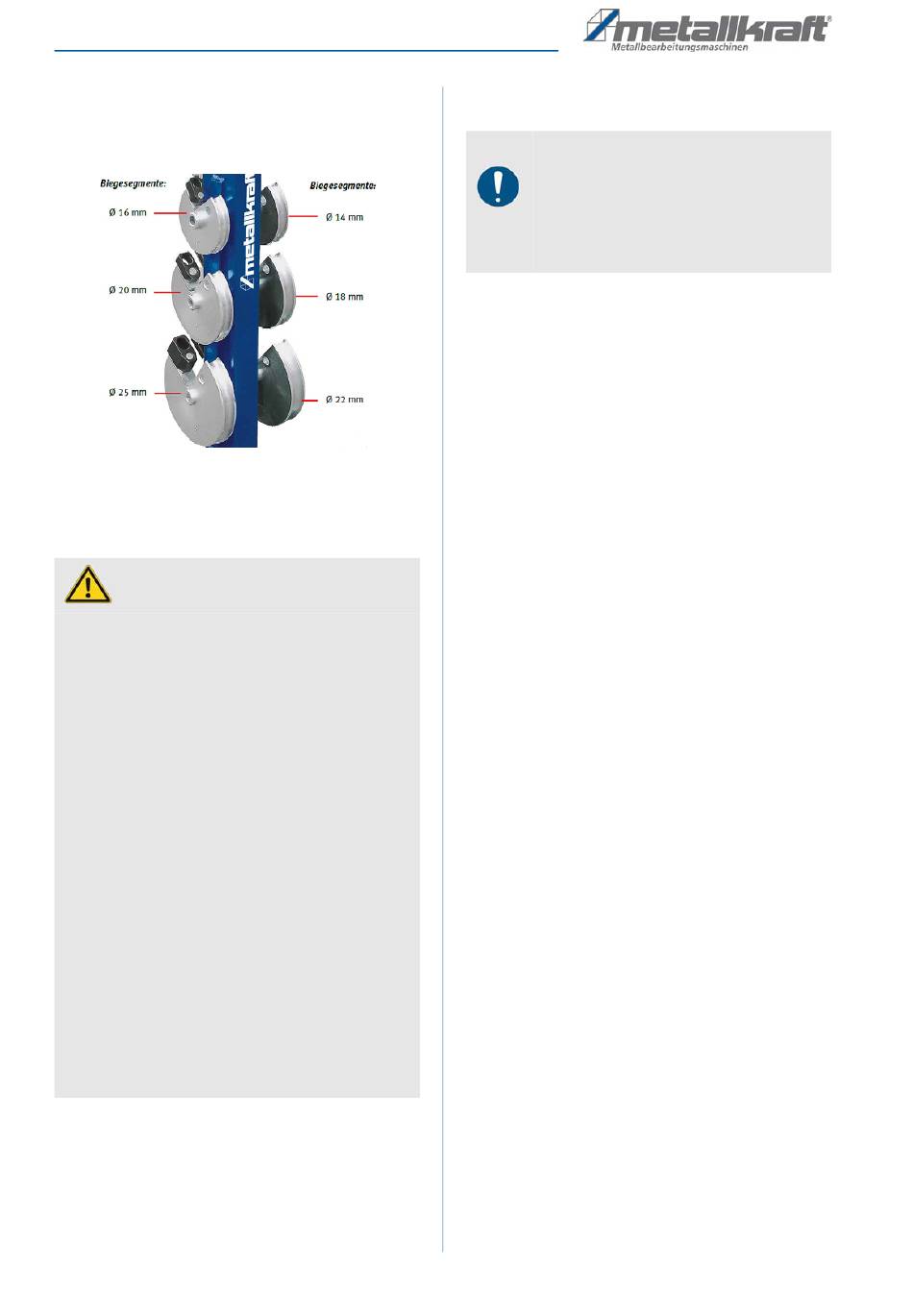

Abb. 3: Lieferumfang
8

Bedienung und Einstellung

WARNUNG!
- Prüfen Sie ob der Rohrbieger richtig am Boden
fixiert ist.
- Biegen Sie keine dünnwandigen Rohre mit ei-
ner Stärke größer als 2 mm.
- Dehnen Sie den Griff nicht.
- Biegen Sie nur Rohre, die für das Biegeseg-
ment zugelassen sind.
- Achten Sie darauf, dass Sie die Bolzen nicht
versehentlich vertauschen. Dadurch kann die
Materialführung beschädigt werden.
- Wenn Sie grobes Material, beispielsweise aus
legiertem Stahl biegen wollen, kann der Rohr-
bieger beschädigt werden. Aus diesem Grund
sollten solche Materialien mit geringem Kraft-
aufwand gebogen werden, besonders wenn es
sich um einen Durchmesser von kleiner als 20
mm handelt.
- Biegen Sie keinen Winkel der größer ist als
180° sonst ist es unmöglich das Material aus
dem Biegesegment zu entnehmen.
- Halten Sie den Arbeitsplatz um das Gerät
herum sauber, um unnötige Verletzung zu ver-
meiden.
Wählen Sie die Teile entsprechend der Größe des Biegeseg-
ments oder des Vierkant-Sets bevor Sie mit der Arbeit beginnen.
Die Größe ist auf den Einzelteilen angegeben.
8

8.1 Inbetriebnahme

HINWEIS!
Für einen sicheren Stand empfiehlt es sich
das Gerät über die am Gerätefuß vorgese-
henen Bohrungen auf einen standsicheren
ebenen Untergrund (vorzugsweise beto-
niert) zu befestigen.
- Nichtbenötigte Biegeelemente können am Fuß der
Maschine eingehängt werden. So halten Sie den
Arbeitsplatz sauber und verhindern unnötige Ver-
letzungen.
- Bauen Sie die Maschine so auf wie unter Aufbau
des Gerätes dargestellt.
- Wählen Sie ein Biegesegment aus und fügen Sie
dieses in die Materialführung ein.
- Befestigen Sie diese mit dem langen Bolzen.
- Nun fügen Sie das passende Gleitstück in den
Gleitstückhalter und befestigen diesen mit dem Si-
cherungsstift.
- Achten Sie darauf, dass das Gleitstück richtig an-
gebracht ist.
- Ölen Sie das Gleitstück und das zu biegende Rohr
leicht ein.
- . Es genügt wenn Sie ca. 2/3 des zu biegenden
Stückes und das Stück das direkt neben dem
Gleitstück eingebracht wird ölen.
- Fügen Sie das Rohr zwischen dem Gleitstück und
dem Biegesegment ein. Es muss ca. 15 — 20 mm
über dem Biegesegment liegen.
- Nun wird der Halter mit einem Bolzen angebracht,
verwenden Sie je nach Größe des Rohres, den
ausziehbaren Griff oder lassen Sie ihn im Biegarm
verstaut.
- Sichern Sie den ausziehbaren Griff, indem Sie im-
mer den Sicherungsstift verwenden. So können
Verletzungen vermieden werden.
- Befestigen Sie den Gleitstückhalter vorsichtig mit
einer Schraube.
- Nun drehen Sie den Hebel langsam und konstant
in Pfeilrichtung, bis die gewünschte Biegung er-
reicht ist
- Berücksichtigen Sie hierbei das Dehnen des Ma-
terials. Markieren Sie die Endposition des Hebels
auf dem Ring der Materialführung.
- Für wiederholte Biegevorgänge, fügen Sie den An-
schlag in den Ring der Materialführung ein.
- Zur Entnahme des Rohres, entfernen Sie den
Gleitstückhalter und lassen Sie den Biegearm los.
- Zum Biegen des Rohres an anderer Stelle legen
Sie das Rohr nun erneut in die Vorrichtung.
RB 30 | Version 2.03
