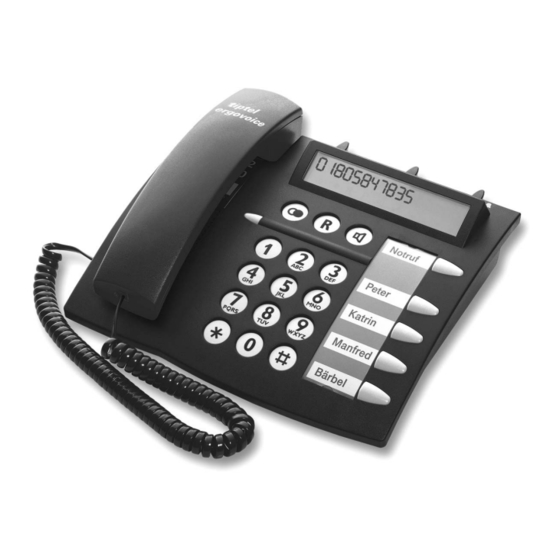

- Seite 1 (D/A/CH) Bedienungsanleitung ErgonomieTelefon tiptel ergoVoice Start tiptel...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Beachten Sie beim Aufstellen, Anschliessen und Bedienen des Telefons unbedingt die folgenden Hinweise: • Stellen Sie das Telefon auf eine rutschfeste Unterlage. • Verlegen Sie die Anschlussschnur unfallsicher. • Stellen Sie das Telefon entfernt von Wärmequellen, direkter Sonnenein- strahlung und anderen elektrischen Geräten auf. Ergotel 4 •... -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Bedienelemente ....................3 Tastenbelegung .................... 3 Anzeige ......................3 Übersicht ...................... 4 Hinweise zur Nutzung ..................5 Telefon in Betrieb nehmen ................6 Telefon auspacken ..................6 Telefon aufstellen ..................6 Telefon anschließen ..................6 Beschriftungsschilder einlegen ..............8 Telefonieren .................... - Seite 4 Inhaltsverzeichnis Wahlsperre ein- / ausschalten ..............21 Werkseinstellung wiederherstellen ............. 22 Zusammen mit einer Telefonanlage ............. 24 Funktionen der R-Taste ................24 AKZ / HAKZ eingeben ................24 Wahlpause für Vorwahlziffern einstellen ............. 25 Wahlverfahren einstellen ................26 Notrufauslösung ..................27 Anhang ......................
-
Seite 5: Bedienelemente
Bedienelemente Tastenbelegung Lautsprechertaste schaltet den Freisprech- und Lauthör- betrieb ein / aus. Wahlwiederholungstaste wählt die zuletzt gewählte Nummer erneut an. R-Taste wird bei Telefonanlagen und Leistungsmerkmalen des Netzbetreibers benutzt. Programmiertaste leitet Programmierungen ein und beendet sie. Zielwahltaste wählt eine gespeicherte Rufnummer direkt an. -
Seite 6: Übersicht
Bedienelemente Wahlwiederholung aktiv. Es wird eine Programmierung durchgeführt. Lauthören oder Freisprechen ist eingeschaltet. Übersicht... -
Seite 7: Hinweise Zur Nutzung
Hinweise zur Nutzung Sie haben sich für ein leistungsfähigen Telefon in modernem Design entschie- den. Das Telefon ist sehr einfach zu bedienen. Das Telefon ist geeignet für den Anschluss an das öffentliche analoge Telefon- netz. Einstellungen brauchen nur einmal oder nur selten vorgenommen werden. Beachten Sie hierbei jedoch folgende Hinweise: •... -
Seite 8: Telefon In Betrieb Nehmen
Telefon in Betrieb nehmen Telefon auspacken In der Verpackung Ihres Telefons sind enthalten: • Telefon • Hörer • Telefonanschlussschnur • Hörerschnur • Beipack mit - Bedienungsanleitung und Kurzbedienungsanleitung - Beschriftungsblatt und Kunststoffabdeckung für die Zielwahltasten. Ein Einlegeschild und eine Kunststoffabdeckung für die Rufnummern von „Polizei / Feuer“... - Seite 9 Telefon in Betrieb nehmen Telefonanschlussschnur Die Telefonanschlussschnur hat zwei unterschiedliche Stecker. Der kleinere wird in die mit der Aufschrift „Line“ gekennzeichneten Buchse an der Unterseite des Telefons gesteckt. Den grösseren Stecker stecken Sie in die Steckdose Ihres Telefonanschlusses. Verwenden Sie ausschließlich die mitgelieferte Anschluss- schnur.
-
Seite 10: Beschriftungsschilder Einlegen
Telefon in Betrieb nehmen Lösen der Schnüre Ziehen Sie den Stecker der Telefonanschlussschnur aus der Telefonanschluss- dose. Drücken Sie (z.B. mit einem Kugelschreiber) den Rasthaken am Stecker in Richtung Steckerkörper und ziehen dabei den Stecker mit der Schnur heraus. Beschriftungsschilder einlegen Beschriftung des Zielwahl-Tastenschildes Tastenschild mit den Namen der Zielwahl-Adressaten beschriften (siehe Beispiel in der Abb. - Seite 11 Telefon in Betrieb nehmen Kunststoffabdeckung entfernen: Mit dem Fingernagel oder einem passenden Werkzeug unter den oberen Rand der Abdeckung greifen und diese vom Telefon wegziehen, bis sie aus der Verankerung springt. Einlegeschild und Kunststoffabdeckung für „Polizei / Feuerwehr“ Rufnummern von Polizei und Feuerwehr, sowie eigene Rufnummer eintragen. Schild in die Vertiefung auf der linken Seite der Oberschale einlegen.
-
Seite 12: Telefonieren
Telefonieren Mit dem Ziffernblock wählen Hörer abnehmen, Wählton abwarten. Rufnummer eingeben, Freiton oder Besetztton. Wenn sich der Teilnehmer meldet, Gespräch führen. Hörer auflegen. Anruf annehmen Das Telefon läutet. In der Anzeige erscheint „HALLO“ im Rhythmus des Tonrufs. Hörer abnehmen. Hinweis: Sie können Lautstärke und Melodie des Tonrufes einstellen (siehe ab Seite 19). -
Seite 13: Rufnummern Auf Zielwahltasten Programmieren
Telefonieren Hinweis: Jede neu eingegebene Rufnummer überschreibt den vorherigen Eintrag. Rufnummern auf Zielwahltasten programmieren Sie haben 5 Zielwahltasten zur Verfügung. Die oberste Taste (Zielwahltaste 1, siehe Abb. auf der Seite 8), können Sie als Zielwahl- und / oder Notruftaste nutzen. Die Programmierung einer Zielwahlrufnummer auf dieser Taste und das Wählen dieser Nummer ist nur bei ausgeschaltetem Notrufbetrieb möglich. -
Seite 14: Wahl Mit Zielwahltasten
Telefonieren Wahl mit Zielwahltasten Hörer abnehmen, Wählton abwarten. Gewünschte Zielwahltaste drücken. Die ausgewählte Ziel- wahlrufnummer erscheint in der Anzeige und wird gewählt. Gesprächsende: Hörer auflegen. Hinweise: • Nachwahl: Sie haben die Möglichkeit, nur Teile einer Rufnummer, z.B. die Zentrale einer Firma oder eine Vorwahlnummer unter einer Zielwahltaste zu speichern und z.B. -
Seite 15: Freisprechen
Telefonieren Hinweis: Die über den Schieberegler eingestellte Lauthör-Lautstärke bleibt auch für das nächste Gespräch erhalten. Freisprechen Sie können telefonieren, ohne den Hörer abzunehmen. Sie sprechen dann über das Mikrofon am Gerät und hören über den Lautsprecher. Wenn Ihr Telefon klingelt: Lautsprechertaste drücken. -
Seite 16: Umschalten Zwischen Hörerbetrieb Und Freisprechen
Telefonieren Umschalten zwischen Hörerbetrieb und Freisprechen Sie führen ein Gespräch und möchten nun vom Hörer in den Freisprechbetrieb umschalten. Lautsprechertaste drücken und gedrückt halten. Hörer auflegen und erst danach gedrückte Lautsprecher- taste loslassen. Hinweis: Während eines Gespräches im Freisprech- oder Lauthörbetrieb können Sie die Lautstärke des Lautsprechers mit Hilfe des mittleren Schiebereglers verändern. -
Seite 17: Notrufbetrieb
Notrufbetrieb Beschreibung des Notrufbetriebes Im Notrufbetrieb können bis zu 3 Telefonnummern hintereinander mit nur einem Tastendruck automatisch angerufen werden. • Sie können durch Programmierung den Notrufbetrieb einstellen. Im Lieferzu- stand ist er ausgeschaltet. • Die etwas abgesetzte, obere Zielwahltaste 1 übernimmt die Funktion der Notruftaste. -
Seite 18: Notrufbetrieb Ein- / Ausschalten
Notrufbetrieb Notrufnummer eingeben. Programmtaste drücken. Die Rufnummer ist gespeichert. Weiteren Code eingeben, oder... Hörer auflegen. Hinweise: • Eine eingegebene Notrufnummer können Sie während der Programmier- prozedur ganz löschen, indem Sie die unterste Zielwahltaste (Taste 5) drük- ken. • Nach Auslösung des Notrufs erfolgen max. 12 Anwahlversuche. Bei 3 gespei- cherten Notrufnummern werden diese nacheinander gewählt. -
Seite 19: Notruf Aussenden
Notrufbetrieb Code auswählen und eingeben: Code 200 für „Normalbetrieb“ Code 201 für „Notrufbetrieb“. PIN eingeben (4-stelliger Code: 0000 im Lieferzustand) Programmtaste drücken. Die Einstellung ist gespeichert. Weiteren Code eingeben, oder... Hörer auflegen. Notruf aussenden Nach Druck auf die Notruftaste werden bis zu 3 gespeicherte Rufnummern hintereinander gewählt. -
Seite 20: Notruf Manuell Abbrechen
Notrufbetrieb • Wird eine Notrufnummer gewählt und Sie hören eine Ansage (z.B. "Die gewählte Rufnummer ist besetzt. Möchten Sie den Service..."), so gilt der Ruf als angenommen und die nächste Notrufnummer wird nicht mehr gewählt. • Wenn der Hilferufende im Freisprechbetrieb den Notrufempfänger hört, so kann es vorkommen, dass er aus Gewohnheit den Hörer abhebt. -
Seite 21: Telefon Einstellen
Telefon einstellen Lautstärke von Tonruf, Lautsprecher und Hörer einstellen Die Hörerlautstärke stellen Sie über den linken Schieberegler ein. Die Lautstärke des Lautsprechers stellen Sie über den mittleren Schieberegler ein. Die Tonruflautstärke stellen Sie über den rechten Schieberegler ein. Tonruf ein- / ausschalten Hörer abheben. -
Seite 22: Tonrufmelodie
Telefon einstellen Tonrufmelodie Ihr Telefon stellt Ihnen 10 verschiedene Klangvariationen zur Verfügung. Hörer abheben. Programmtaste drücken. Code 012 eingeben. Der Tonruf läutet in der bisher eingestellten Melodie. Melodie über die Zifferntasten (0 – 9) ändern. Programmtaste drücken. Die Einstellung ist gespeichert. Weiteren Code eingeben, oder... -
Seite 23: Telefon-Pin Ändern
Telefon einstellen Hörer auflegen. Telefon-PIN ändern Die Telefon-PIN ist eine vierstellige Geheimzahl, die benötigt wird, wenn Sie Systemeinstellungen (z.B. Wahlsperre und Notrufnummern) vor unbefugten Zugriffen schützen wollen. Im Lieferzustand lautet die Telefon-PIN „0000“. Hörer abheben. Programmtaste drücken. Code 400 eingeben. PIN eingeben. -
Seite 24: Werkseinstellung Wiederherstellen
Telefon einstellen bei eingeschalteter Notruffunktion. Hörer abheben. Programmtaste drücken. Code auswählen und eingeben: Code 320 für „Wahlsperre aus“ Code 323 für „Wahlsperre ein“. PIN eingeben. Programmtaste drücken. Die Einstellung ist gespeichert. Weiteren Code eingeben, oder... Hörer auflegen. Hinweis: Bei eingestellter Wahlsperre erscheint „OFF“ bei Abheben des Hörers. Werkseinstellung wiederherstellen Das Rückstellen in den Lieferzustand ist nur unter bestimmten Umständen sinnvoll. - Seite 25 Telefon einstellen Rückstellen in die Werkseinstellung: Hörer abheben. Programmtaste drücken. Code auswählen und eingeben: Code 998: Speicherplatzeinträge werden nicht gelöscht. Code 999: Alle Speicherplatzeinträge werden gelöscht. PIN eingeben. Programmtaste drücken. Die Einstellung ist gespeichert. Weiteren Code eingeben, oder... Hörer auflegen.
-
Seite 26: Zusammen Mit Einer Telefonanlage
Zusammen mit einer Telefonanlage Funktionen der R-Taste Über die R-Taste können Sie Telefonnetz-Funktionen oder Funktionen Ihrer Telefonanlage nutzen. Im Lieferzustand ist der Flash kurz eingestellt. Dieser wird z. B. benötigt, um Telefonnetz-Leistungsmerkmale zu aktivieren. Beachten Sie die Bedienungsanleitung Ihrer Telefonanlage. R-Taste einstellen: Hörer abheben. -
Seite 27: Wahlpause Für Vorwahlziffern Einstellen
Zusammen mit einer Telefonanlage Die für die AKZ eingegebene „Wahlpause für Vorwahlziffern“ (siehe nächster Abschnitt) gilt auch für die HAKZ. Hörer abheben. Programmtaste drücken. Code auswählen und eingeben: Code 700 für „AKZ“ Code 701 für „HAKZ“ PIN eingeben (4-stelliger Code: 0000 im Lieferzustand) AKZ bzw. -
Seite 28: Wahlverfahren Einstellen
Zusammen mit einer Telefonanlage Programmtaste drücken. Code 710 eingeben. PIN eingeben (4-stelliger Code: 0000 im Lieferzustand) Länge der Wahlpause (Sek.) über Zifferntasten (1 oder 3) eingeben. Programmtaste drücken. Die Einstellung ist gespeichert. Weiteren Code eingeben, oder... Hörer auflegen. Hinweis: Die Pausenlänge ist eine Maximalzeit. Wenn der Amtston anliegt, wird sofort gewählt. -
Seite 29: Notrufauslösung
Zusammen mit einer Telefonanlage Code 500 für Wahlverfahren MFV oder Code 501 für Wahlverfahren IWV. PIN eingeben (4-stelliger Code: 0000 im Lieferzustand) Programmtaste drücken. Die Einstellung ist gespeichert. Weiteren Code eingeben, oder... Hörer auflegen. Notrufauslösung Bei Betrieb an Telefonanlagen mit langer Auslösezeit (länger als 500 msec) kann unter Umständen der Notruf nicht gesendet werden, wenn gerade ein Gespräch geführt wird oder ein eingehender Ruf anliegt. -
Seite 30: Anhang
Anhang Reinigen – wenn’s nötig wird Wischen Sie das Telefon einfach mit einem leicht feuchten Tuch oder mit einem Antistatiktuch ab. Vermeiden Sie trockene oder nasse Tücher. Vermeiden Sie den Einsatz von Lösungs-, Putz- oder Scheuermit- teln! Sie schaden dem Gerät. Lieferzustand Damit Sie nach dem Aufstellen und Anschließen Ihr Gerät sofort nutzen können, ist es für allgemeine Gebrauchszwecke voreingestellt. -
Seite 31: Störungen Und Selbsthilfe Bei Der Fehlersuche
Anhang Störungen und Selbsthilfe bei der Fehlersuche Wenn Ihr Telefon sich einmal nicht wie gewünscht verhält, versuchen Sie zu- nächst mit Hilfe der folgenden Tabelle sich selbst zu helfen. Problem mögliche Ursache Abhilfe Kein Wählton nach Abheben Anschlusskabel bzw. Alle Kabelverbindungen des Hörers Hörerkabel sind nicht richtig prüfen, Telefondose mit... -
Seite 32: Kurzprogrammierübersichten
Anhang Besteht das Problem weiterhin, so wenden Sie sich an Ihren Händler. Kurzprogrammierübersichten Programmierungen ohne PIN-Schutz Einstellungen, die hin und wieder vorgenommen werden, können über eine einfache Prozedur verändert werden. Programmiereinstieg: Hörer abheben und P-Taste drücken. Danach 3-stelligen Code eingeben. Code: 001 –... -
Seite 33: Technische Daten
Anhang Wahlverfahren MFV Wahlverfahren IWV Rückfragetaste Hook-Flash Rückfragetaste Flash kurz Amtskennzahl (AKZ) Hauptanlagenkennzahl (HAKZ) Wahlpausendauer für Vorwahlziffern Rückstellen (alle Speicherplatzeinträge bleiben erhalten) Rückstellen (alle Speicher werden gelöscht) Technische Daten Abmessungen: ca. 235 x 220 x 85 mm (B x T x H) Gewicht: ca. -
Seite 34: Service
Anhang Service Sie haben ein modernes Produkt der Tiptel.com GmbH Business Solutions erworben, welches in Ratingen bei Düsseldorf entwickelt und hergestellt wurde. Die hochmoderne Fertigung sichert gleich bleibend höchste Qualität. Dies bestätigt die Zertifizierung nach DIN EN ISO 9001. Sollten trotzdem einmal Probleme auftreten oder haben Sie Fragen zur Bedie- nung des Gerätes, wenden Sie sich bitte an Ihren Fachhändler. -
Seite 35: Gewährleistung
Ihre Ansprechstelle für Leistungen aus Gewährleistungsverpflichtungen ist der Fachhändler, bei dem Sie das Gerät erworben haben. Die Tiptel.com GmbH Business Solutions leistet für Material und Herstellung des Gerätes eine Gewährleistung von 2 Jahren ab der Übergabe. Dem Käufer steht im Mangelfall zunächst nur das Recht auf Nacherfüllung zu. -
Seite 36: Ce-Zeichen
Tenschertstraße 8 Bahnstrasse 46 40880 Ratingen 1230 Wien 8105 Regensdorf Im Garantiefall erfolgt der Rückversand auf Kosten der Tiptel.com GmbH Busi- ness Solutions. CE-Zeichen Diese Telefon erfüllt die Anforderungen der EU-Richtlinien 1999/5/EG (Richtlinie über Funkanlagen und Telekommunikationsendeinrichtungen), 89/336/EWG (Elektromagnetische Verträglichkeit) und 73/23/EWG (Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen). -
Seite 37: Stichwortverzeichnis
Stichwortverzeichnis AKZ / HAKZ eingeben 24 Impulswahl 26 Amtskennzahl 24 in Betrieb nehmen 6 Anruf annehmen 10 IWV 26 Anschließen 6 Anwahlversuche 16 Konformitätserklärung 34 Anzeige 3 Kunststoffabdeckung 8 Anzeigenkontrast 20 Kurzprogrammierübersichten 30 Aufstellen 6 Lautsprecher 19 Bedienelemente 3 Lautsprecher einschalten 12 Beschriftungsschild 8 Lautstärke 19 Lieferzustand 28... - Seite 38 Stichwortverzeichnis Polizei / Feuerwehr 9 ein- / ausschalten 19 Melodie 20 Tonruflautstärke 19 R-Taste 24 Tonwahl 26 Reinigen 28 Rückstellen 23 Umschalten zwischen Hörerbetrieb 14 Selbsthilfe 29 Service 32 wählen Sicherheitshinweise Umschlag vorn Mit dem Ziffernblock 10 Störungen 29 mit Zielwahltasten 12 Wahlwiederholung 10 Wahlpausen 5, 24, 25 Tastenbelegung 3...
- Seite 39 Tiptel.com GmbH Business Solutions Halskestraße 1 D - 40880 Ratingen Tel.: 0900 100 - 84 78 35* Vanity Tel.: 0900 100 - TIPTEL* Internet: www.tiptel.de International: Internet: www.tiptel.com *(gebührenpflichtig) Tiptel GmbH Tenschertstraße 5 A - 1230 Wien Tel.: 01 - 616 78 71...
