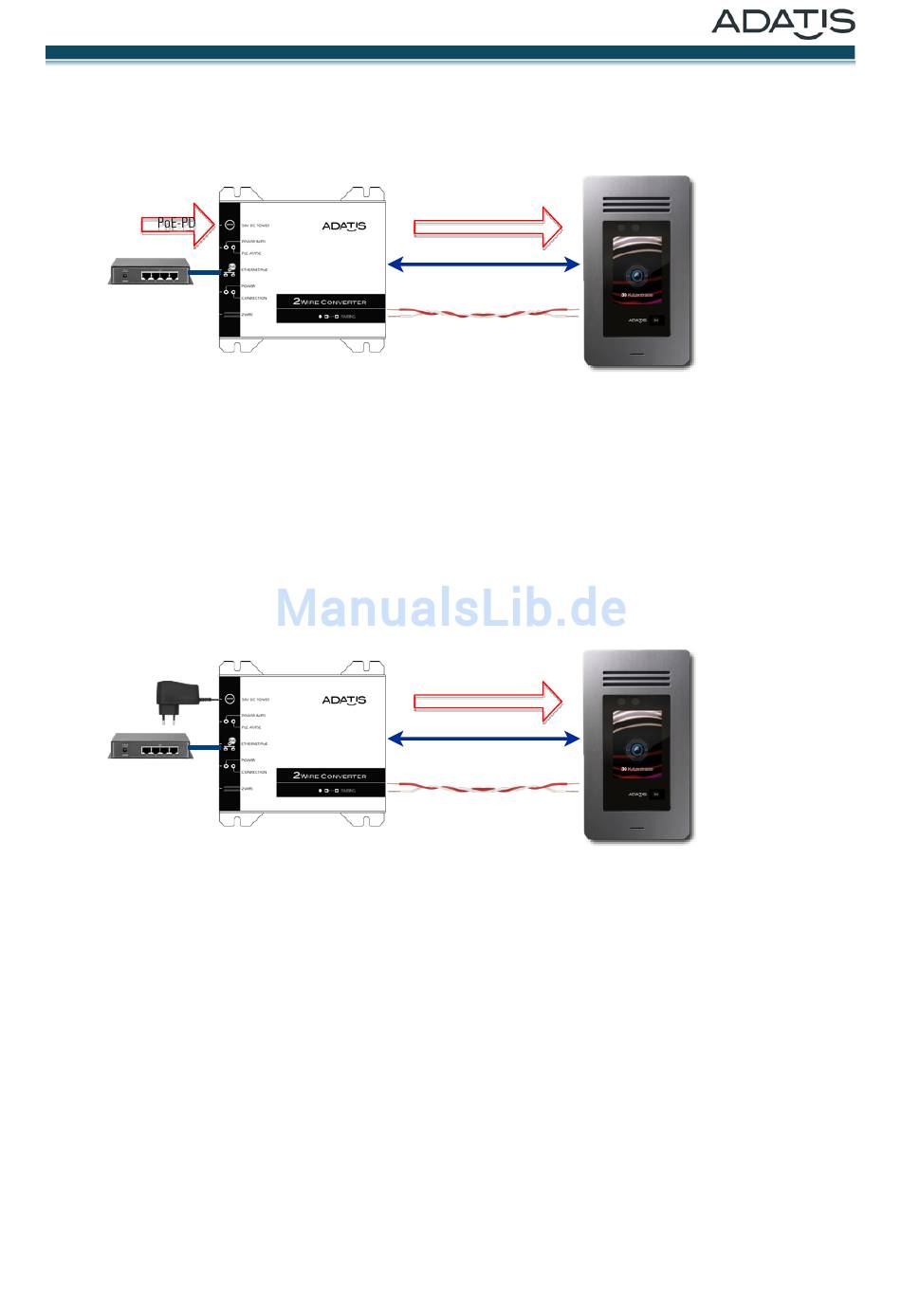

4.2.1. Stromversorgung über einen PoE-Switch
PoE-Switch
Da speziell das FaceEntry-XT Gerät je nach Displayhelligkeit mehr als 6 W Leistung benötigt, wird eine Versorgung über
einen PoE-Plus Netzwerk-Switch nach dem Standard 802.3at empfohlen. Insbesondere bei langen Leitungslängen mit
kleinem Querschnitt kann eine zuverlässige Versorgung des Gerätes, mit einem Standard PoE-Switch mit nur 12,5 W,
nicht gewährleistet werden. Sollte der verwendete Switch den empfohlenen Standard nicht unterstützen, kann auch ein
Power-Injector mit PoE+ Standard verwendet werden (z. B. Adatis Zubehör, Art.-Nr. 8240).
4.2.2. Stromversorgung über das mitgelieferte Steckernetzteil
Netzteil
Switch
ohne PoE
Ist keine PoE-Versorgung vorhanden, kann die Konverterbox und damit auch das XT- / XS-Gerät über das mitgelieferte
Netzteil mit Spannung versorgt werden. Die 2-Draht-Leitung muss dafür ausreichend dimensioniert sein, damit ein zu
hoher Spannungsabfall auf der Leitung vermieden wird. Es wird empfohlen, dies vor der Installation entsprechend zu
testen. Als Richtwert dient hier ein Klingeldraht mit 0,8 mm Querschnitt und einer Länge von 250 m.
Adatis GmbH & Co. KG
Spannungsversorgung
Datentransfer
Klingeldraht
Spannungsversorgung
Datentransfer
Klingeldraht
Stand 08/2015
aceEntry-XT/XS
F
TouchEntry-XT/XS
mit 2Wire-Option
aceEntry-XT/XS
F
TouchEntry-XT/XS
mit 2Wire-Option
Seite 9 von 15
