Adatis 2Wire Converter Handbuch
Vorschau ausblenden
Andere Handbücher für 2Wire Converter:
- Installations- und bedienungsanleitung (13 Seiten)
Verwandte Anleitungen für Adatis 2Wire Converter
Inhaltszusammenfassung für Adatis 2Wire Converter

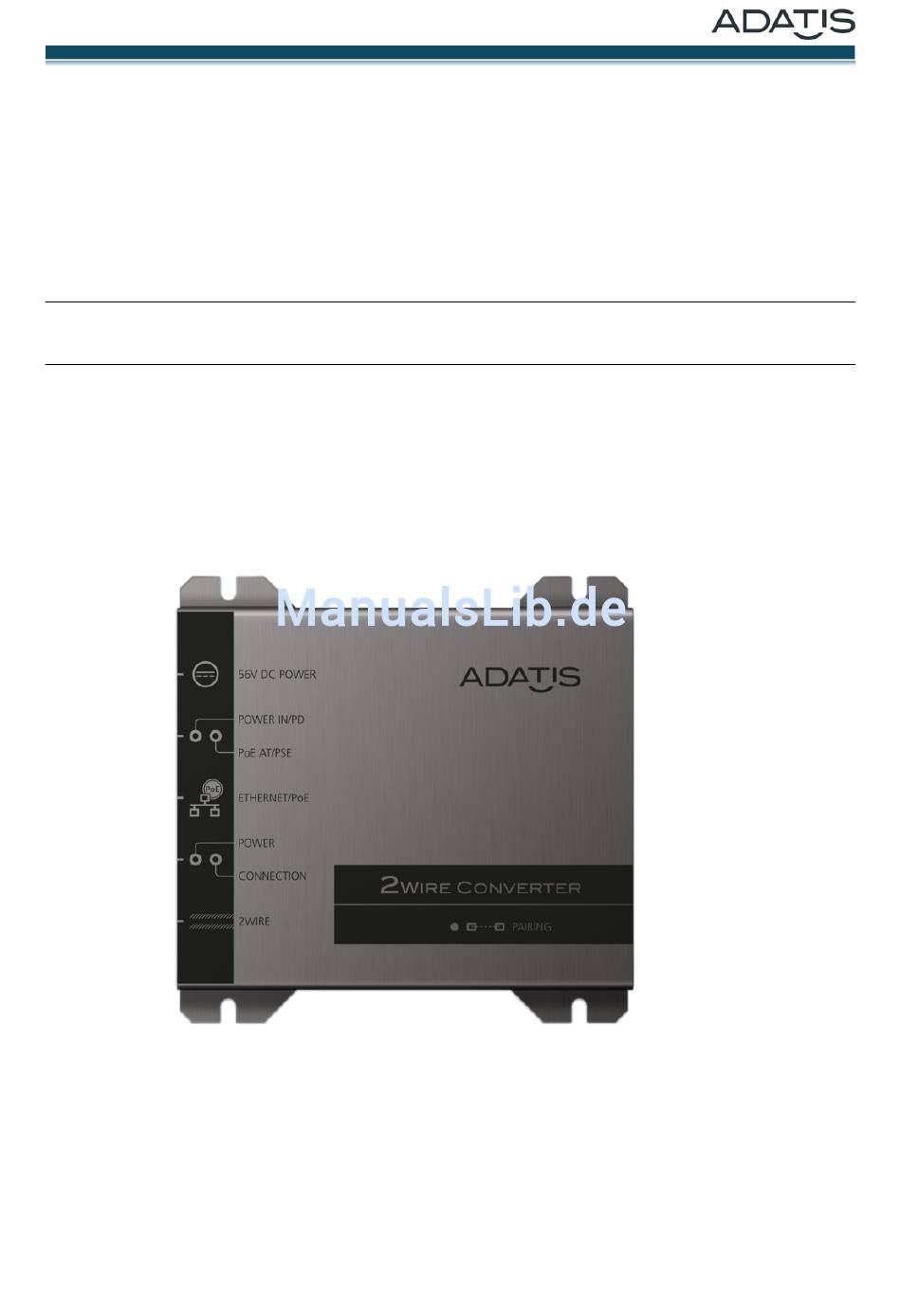

- Seite 1 Handbuch Wire Converter Ethernet überall über beliebige bestehende Verkabelungen Adatis GmbH & Co. KG Stand 08/2015 Seite 1 von 15...
-
Seite 2: Inhaltsverzeichnis
Stromversorgung über einen PoE-Switch 4.2.2. Stromversorgung über das mitgelieferte Steckernetzteil Pairing LED-Anzeigen 6.1. LED-Anzeigen für Power-over-Ethernet (PoE) und Ethernet-Kommunikation 6.2. LEDs der Ethernetbuchse 6.3. LED-Anzeigen für die 2-Draht-Schnittstelle Glossar EG-Konformitätserklärung Adatis GmbH & Co. KG Stand 08/2015 Seite 2 von 15... -
Seite 3: Über Dieses Produkt
1.1. Merkmale Ethernetanschluss für entfernte Geräte: Der Adatis 2Wire Converter stellt an Orten, an denen keine strukturierte Ver- kabelung existiert, einen Ethernetanschluss bereit. Die Anbindung erfolgt über ein beliebiges, unbenutztes Adernpaar einer bestehenden Verkabelung. Dabei werden Entfernungen bis zu 500 m überbrückt. Der Einsatz des 2Wire Conver- ters ist also auch dann angezeigt, wenn Entfernungen überbrückt werden müssen, die die zulässige Leitungsleitung von... -
Seite 4: Lieferumfang
1.3. Lieferumfang Als 2Wire Set: Als 2Wire Option (zusammen mit einem Gerät der XT- oder XS-Serie): • zwei 2Wire Converter • ein 2Wire Converter • ein Steckernetzteil • eine Aufsteckplatine im XT- bzw. XS-Gerät vorinstalliert • diese Kurzanleitung • ein Steckernetzteil •... -
Seite 5: Mechanische Montage
Gehäuse mechanisch nicht beschädigt und insbesondere nicht durch zu starke Kräfte beim Verschrauben verzogen wird. Ein Verzug könnte die Platine im Inneren beschädigen. Des Weiteren besteht die Möglichkeit den 2Wire Converter auf einer Hutschiene in einem Elektroverteiler zu befestigen. Die Konverterboxen können daher optional mit montierten Hutschienenadaptern bestellt werden. -
Seite 6: 2-Draht-Anschluss Am Xt- Bzw. Xs-Gerät
Half- als auch Full-Duplex Kommunikation. Durch die 2-Drahtübertragung ist die maximale Datenrate grundsätzlich auf 50 MBits/s begrenzt, auch wenn der Ether- netanschluss mit 100 Base-T erfolgt Adatis GmbH & Co. KG Stand 08/2015 Seite 6 von 15... -
Seite 7: Stromversorgung
4.1. 2Wire-Set Beim 2Wire-Set handelt es sich um 2 Konverterboxen, die völlig unabhängig von anderen Adatis-Produkten eingesetzt werden können, um einen Ethernet-Anschluss auch ohne das Vorhandensein strukturierter Verkabelung bereitzustellen. Je nach Art der Stromversorgung kann man 2 grundsätzliche Betriebsarten unterscheiden. Zur Illustration wird im fol-... -
Seite 8: Stromversorgung Über Das Mitgelieferte Steckernetzteil
Werk montiert werden. Eine nachträgliche Montage durch den Kunden ist nicht vorgesehen. Soll ein vorhandenes Gerät auf 2-Draht Betrieb umgestellt werden, muss das Gerät an Adatis eingeschickt werden. Die Möglichkeiten der Stromversorgung sind bei der 2Wire-Option ähnlich zu den bereits dargestellten Stromver- sorungsoptionen des 2Wire-Sets, so dass diese ihre Gültigkeit behalten. -
Seite 9: Stromversorgung Über Einen Poe-Switch
Querschnitt kann eine zuverlässige Versorgung des Gerätes, mit einem Standard PoE-Switch mit nur 12,5 W, nicht gewährleistet werden. Sollte der verwendete Switch den empfohlenen Standard nicht unterstützen, kann auch ein Power-Injector mit PoE+ Standard verwendet werden (z. B. Adatis Zubehör, Art.-Nr. 8240). 4.2.2. Stromversorgung über das mitgelieferte Steckernetzteil... -
Seite 10: Pairing
Position des Tasters in einer Konverterbox: Der Pairing-Taster kann über die Bohrung im Deckel unterhalb des Schriftzuges „2Wire Converter“ mittels einer Büroklammer erreicht werden. Bei der Betätigung des Tasters in der Konverterbox ist sorgfältig darauf zu achten, dass keine kleinen Metallteile in das Innere des Gerätes gelangen. -
Seite 11: Led-Anzeigen
Die LED leuchtet bei einem aktiven Link, d. h. die Verbindung ist aufgebaut. LED - grün Das Leuchten dieser LED zeigt eine Full-Duplex-Verbindung an. Ein Blinken der LED zeigt die Übertra- gung von Daten an. Adatis GmbH & Co. KG Stand 08/2015 Seite 11 von 15... -
Seite 12: Led-Anzeigen Für Die 2-Draht-Schnittstelle
Schlechte Leitungsqualität: Wird eine schlechte Leitungsqualität signalisiert, ist entweder das Kabel zu lang das Gerät wurde eventuell nicht korrekt angeschlossen. In diesen Fällen ist die Installation zu überprüfen, da ansonsten ein Abbruch der Verbindung und damit der Datenübertragung erfolgt. Adatis GmbH & Co. KG Stand 08/2015 Seite 12 von 15... -
Seite 13: Glossar
Geräten aufgebaut werden kann, ohne dass eine Passwort- Eingabe an jedem Gerät erfolgen muss. Ein Powered Device ist ein Endgerät, das über das Ethernet mit Strom versorgt wird. PoE Plus siehe 802.3at Adatis GmbH & Co. KG Stand 08/2015 Seite 13 von 15... - Seite 14 Der Signatur-Widerstand bezeichnet in der PoE-Architektur die Kennimpedanz für die zu ver- sorgenden Geräte. Das PSE-Gerät stellt mit Hilfe des Signatur-Widerstandes fest, ob ein am Netzwerk angeschlossenes Gerät ein PD ist und welcher Leistungsklasse dieses PD ent- spricht. Adatis GmbH & Co. KG Stand 08/2015 Seite 14 von 15...
-
Seite 15: Eg-Konformitätserklärung
Nürnberg, 1. August 2015 Adatis GmbH & Co. KG i.V. Michael Gilge (Geschäftsführer) Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne ausdrückliche Zustimmung von Adatis umgebaut, ergänzt oder in sonstiger Weise verändert wird sowie bei unsachgemäßem Anschluss oder nicht bestimmungsgemäßer Verwendung.
