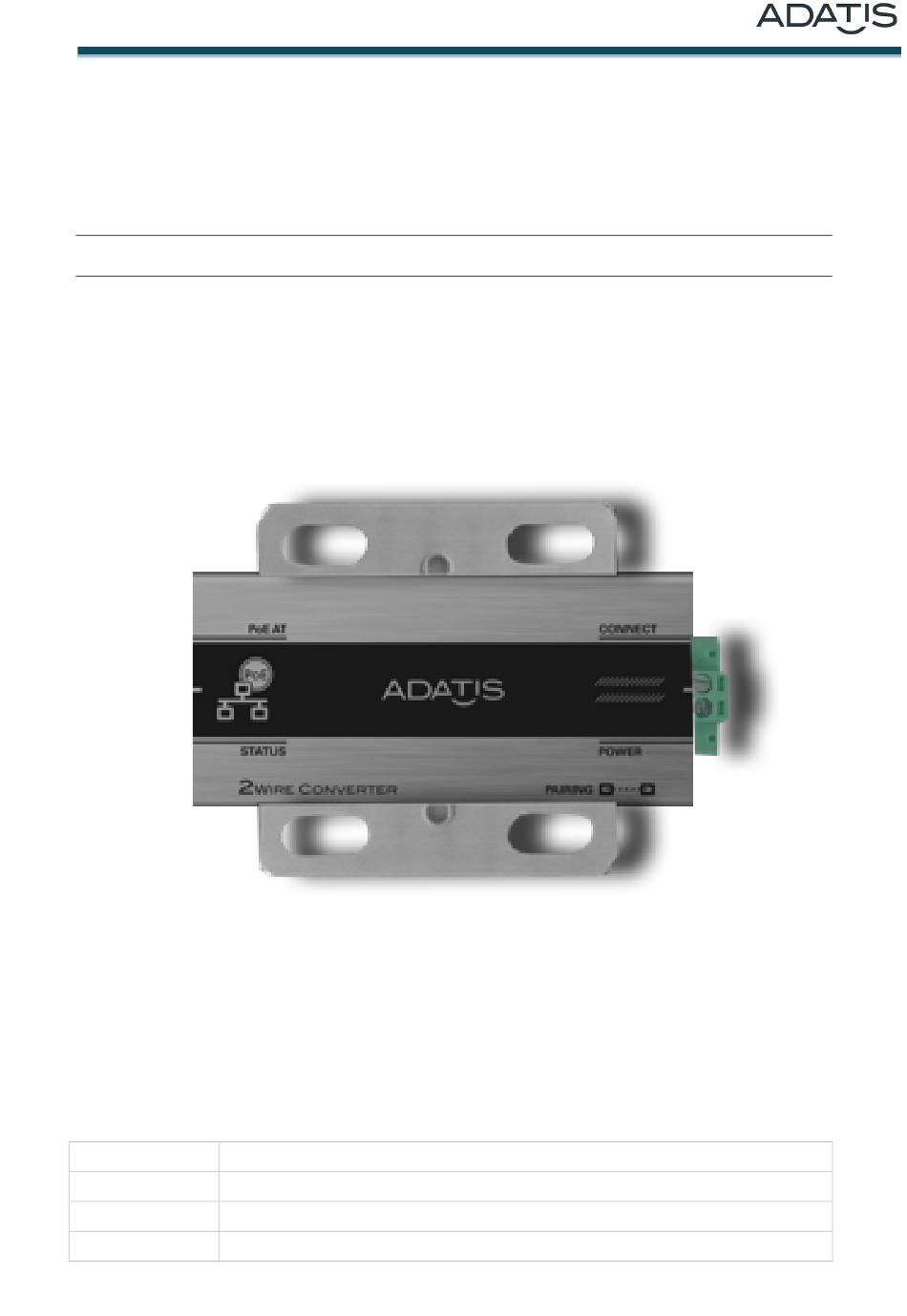

- Seite 1 2Wire Konverter (GbE) Installations- und Bedienungsanleitung Version Autor cschardt Datum 16.05.2019 v0.1 Adatis GmbH & Co.KG Seite 1 von 13...
-
Seite 2: Inhaltsverzeichnis
Typ Unterscheidung PD- und PSE-Box MECHANISCHE MONTAGE ELEKTRISCHER ANSCHLUSS 2-Draht-Anschluss 2-Draht-Anschluss am ADATIS Terminal Ethernet-Anschluss STROMVERSORGUNG 2Wire-Set Stromversorgung über einen PoE-Switch 2Wire-Option Stromversorgung über einen PoE-Switch PAIRING LED-ANZEIGEN LED-Anzeigen für Power-over-Ethernet Plus ( PoE+) und Ethernet-Kommunikation LEDs der Ethernetbuchse LED-Anzeigen für die 2-Draht-Schnitstelle GLOSSAR EG-KONFORMITÄTSERKLÄRUNG... -
Seite 3: Über Dieses Produkt
Verkabelung existiert, einen Gigabit-Ethernetanschluss bereit. Die Anbindung erfolgt über ein beliebiges, unbenutztes Adernpaar einer bestehenden Verka- belung. Dabei werden Entfernungen bis zu 500 m überbrückt. Der Einsatz des 2Wire Konverters ist also auch dann angezeigt, wenn Entfernungen überbrückt werden müssen, die die zulässige Leitungslänge von strukturierter Verkabelung übersteigen, die typischer-... -
Seite 4: Typ Unterscheidung Pd- Und Pse-Box
Kräfte beim Ver- schrauben verzogen wird. Ein Verzug könnte die Platine im Inneren beschädigen. Des Weiteren besteht die Möglichkeit den 2Wire Converter auf einer Hutschiene in einem Elektroverteiler zu befestigen. Für die Konverterboxen können daher optional Hutschienen- adapter bestellt werden. -
Seite 5: Elektrischer Anschluss
Polarität der Leitungen. 3.2 2-Draht-Anschluss am ADATIS Terminal Wurde das Gerät als 2Wire-Option für ein ADATIS Terminal bestellt, schließt man 2 Draht- enden der 2-Draht-Leitung an der Konverterbox, die anderen beiden Drahtenden an der 2- Draht-Buchse der entsprechenden Buchse des ADATIS Terminals, an. -
Seite 6: Stromversorgung
Nettodatenrate von 150 MBit/s erreicht. Stromversorgung 4.1 2Wire-Set Stromversorgung über einen PoE-Switch Beim 2Wire-Set handelt es sich um 2 Konverterboxen, die völlig unabhängig von anderen Adatis-Produkten eingesetzt werden können, um einen Ethernet-Anschluss auch ohne das Vorhandensein strukturierter Verkabelung bereitzustellen. -
Seite 7: 2Wire-Option Stromversorgung Über Einen Poe-Switch
Pairing Vorgang: Die Pairing-Taster in beiden Boxen bzw. in einer Box und auf der Platine des ADATIS Terminals werden kurz hintereinander betätigt, sodass die jeweilige grüne 2Wire-Power-LED blinkt. Am besten geschieht dies vor Montage der Boxen. Das Blinken der LEDs zeigt an, dass die Geräte einen Pairing-Vorgang durchführen, bei dem ein Austausch des Passwortes stattfindet. -
Seite 8: Led-Anzeigen
Auch nach dem Wegfall der Versorgungsspannung bleiben die beiden Boxen bzw. Box ADATIS-Gerät einander zugeordnet, d.h. sie behalten das gleiche Pass- wort. Sollte der Austausch einer Box, oder - im Falle der 2Wire-Option - des mit einer 2Wire- Option ausgestatteten Gerätes erforderlich sein, muss das Pairing erneut durchgeführt werden, um eine Kommunikation zu ermöglichen und die Geräte zu verbinden. -
Seite 9: Leds Der Ethernetbuchse
Gerätefehler vor und das Gerät muss eingeschickt werden. Connection - grün/gelb/rot Über Ampelfarben wird die Qualität der 2-Draht-Leitung sowie der Verbindungszustand über die 2-Draht-Leitung signalisiert: Connection-Status Keine Verbindung Aktive Verbindung - gute Leitungsqualität AN grün Adatis GmbH & Co.KG Seite 9 von 13... - Seite 10 Schlechte Leitungsqualität: Wird eine schlechte Leitungsqualität signalisiert, ist entweder das Kabel zu lang oder das Gerät wurde eventuell nicht korrekt angeschlossen. In diesen Fällen ist die Installation zu überprüfen, da ansonsten ein Abbruch der Verbindung und damit der Datenübertragung erfolgt. Adatis GmbH & Co.KG Seite 10 von 13...
-
Seite 11: Glossar
Crossoverkabel zwei Computer (oder zwei Switches) direkt miteinander verbinden. Mit der Verbreitung von Auto-MDIX sind Crossoverkabel nicht mehr notwendig, da Netzwerkgeräte die Kreuzung der Adern bei Bedarf automatisch elektronisch durchführen können. Adatis GmbH & Co.KG Seite 11 von 13... - Seite 12 Der Signatur-Widerstand bezeichnet in der PoE-Architektur die Widerstand Kennimpedanz für die zu versorgenden Geräte. Das PSE-Gerät stellt mit Hilfe des Signatur-Widerstandes fest, ob ein am Netzwerk angeschlossenes Gerät ein PD ist und welcher Leistungsklasse dieses PD entspricht. Adatis GmbH & Co.KG Seite 12 von 13...
-
Seite 13: Eg-Konformitätserklärung
Adatis GmbH & Co. KG i.V. Michael Gilge (Geschäftsführer) Hinweis: Diese Konformitätserklärung verliert ihre Gültigkeit, wenn das Produkt ohne ausdrückliche Zustimmung von Adatis • umgebaut, ergänzt oder in sonstiger Weise verändert wird sowie • bei unsachgemäßem Anschluss oder nicht bestimmungsgemäßer Verwendung.
