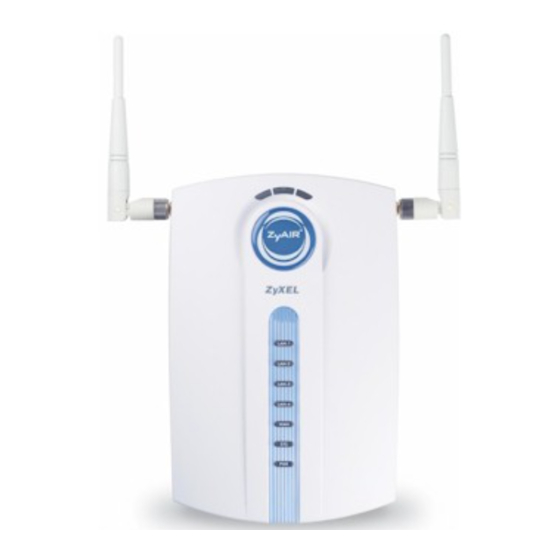

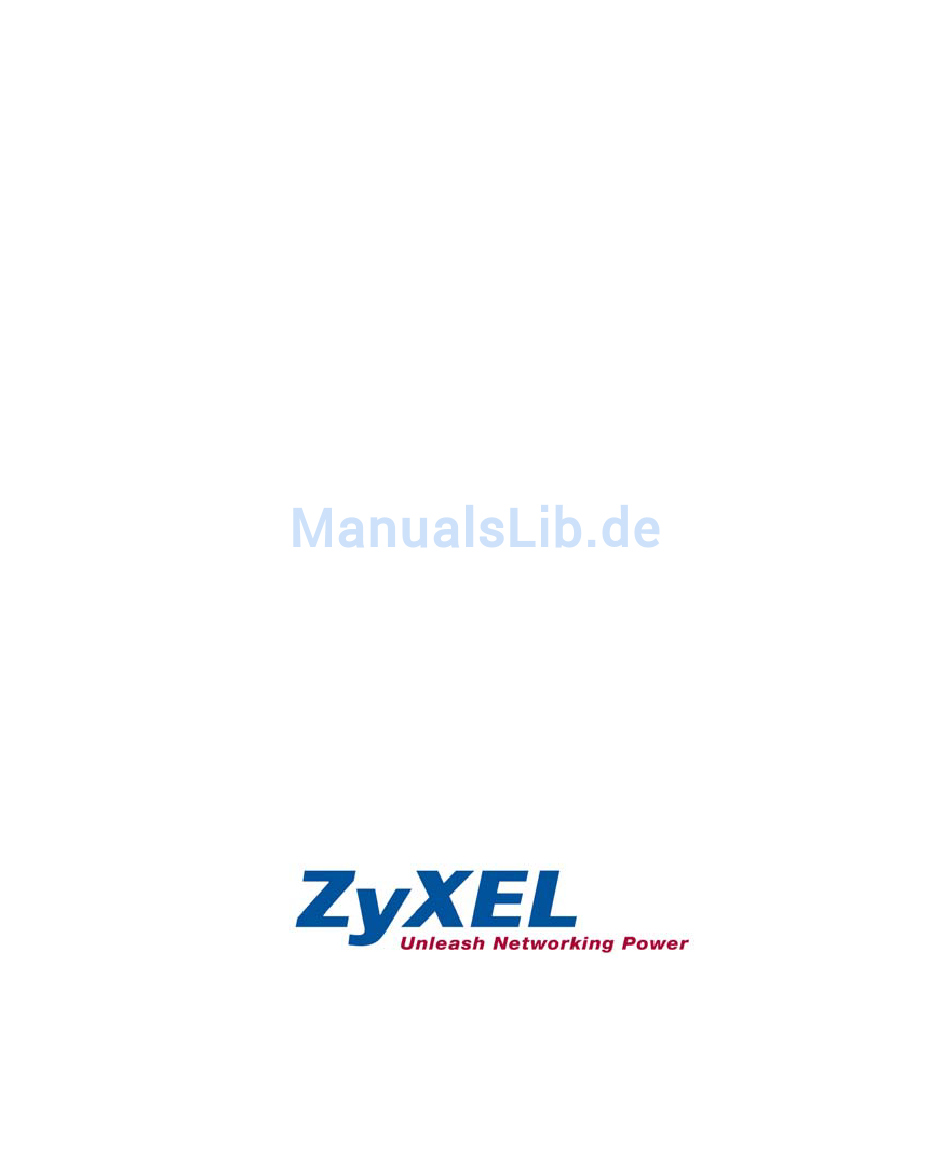

- Seite 1 ZyAIR B-2000 Breitband-Router für Wireless LAN Kurzinstallationsanleitung Version 3.50 Juli 2003...
-
Seite 3: Inhaltsverzeichnis
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Inhaltsverzeichnis 1 Einführung............................ 4 2 Hardware-Kabelverbindungen ....................5 2.1 Seitliche Elemente und Anschlüsse ..................5 2.2 Vorderseite ........................... 5 3 IP-Adresse Ihres Computers einstellen ..................7 3.1 Windows 2000/NT/XP ......................8 3.2 IP-Adresse Ihres Computers prüfen bzw. aktualisieren ............9 3.3 Verbindung zur ZyAIR prüfen ..................... -
Seite 4: Einführung
ZyAIR B-2000 v. Breitband-Router für Wireless LAN 1 Einführung Die ZyAIR B-2000 v. ist ein Breitband-Gateway für Arbeitsgruppen, das sich durch drahtlose Netzwerkfunktionen und einen 4-Port-Switch auszeichnet. Dadurch können Sie problemlos ein SOHO- Netzwerk einrichten und den Benutzern schnell und einfach einen Internet-Zugang per Breitbandmodem (Kabel/DSL) bereitstellen. -
Seite 5: Hardware-Kabelverbindungen
ZyAIR B-2000 v. Breitband-Router für Wireless LAN 2 Hardware-Kabelverbindungen 2.1 Seitliche Elemente und Anschlüsse BEZEICHNUNG BESCHREIBUNG UND FUNKTION Zur erstmaligen Einrichtung der ZyAIR müssen Sie mindestens einen Computer über ein Ethernet-Kabel anschließen. Diese Anschlüsse erkennen die Geschwindigkeit automatisch (kann an ein 10- oder 100-Mpbs-Netzwerk angeschlossen werden). Ebenso wird der verwendete Kabeltyp (durchgeschleift oder gekreuzt) automatisch erkannt. - Seite 6 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Die PWR-LED leuchtet, wenn das Netzkabel angeschlossen ist. Das Gerät führt einen Selbsttest durch (die SYS-LED blinkt). Sobald die LED stetig leuchtet, ist der Test erfolgreich durchlaufen. Die Link- und die ZyAIR-LED leuchten, während die ZyAIR Daten übermittelt. Die LEDs LAN und WAN leuchten auf, wenn Sie die entsprechende Kabelverbindung hergestellt haben.
-
Seite 7: Ip-Adresse Ihres Computers Einstellen
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle Fehler! Es wurde kein Formatvorlagenname vergeben.1 LED-Anzeigen der Vorderseite FARBE STATUS BESCHREIBUNG ZyAIR Blau Die ZyAIR ist zwar bereit, es werden aber keine Daten über das (abge- Wireless LAN gesendet bzw. empfangen. -
Seite 8: Windows 2000/Nt/Xp
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Falls Ihr Computer bereits seine IP-Adresse dynamisch bezieht, können Sie diesen Abschnitt überspringen. Dies ist die Werkseinstellung bei den meisten Computern. Werksseitig ist die ZyAIR so eingerichtet, dass sie Ihrem Computer eine IP-Adresse zuordnet. Dieser Abschnitt beschreibt, wie Sie Ihren Computer einstellen müssen, damit er eine dynamische IP-Adresse... -
Seite 9: Ip-Adresse Ihres Computers Prüfen Bzw. Aktualisieren
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Daraufhin erscheint das Dialogfeld Eigenschaften von Internetprotokoll (TCP/IP) (im Register Allgemein unter Windows XP). - Falls Sie eine dynamische IP-Adresse verwenden möchten, wählen Sie IP-Adresse automatisch beziehen. - Falls Sie eine feste IP-Adresse verwenden möchten, klicken Sie auf Folgende IP-Adresse verwenden, und füllen Sie die Felder IP-Adresse (wählen Sie eine im... -
Seite 10: Verbindung Zur Zyair Prüfen
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Klicken Sie in der Task-Leiste auf Start, (Alle) Programme, Zubehör, und wählen Sie Eingabeaufforderung. Geben Sie im Fenster Eingabeaufforderung den Befehl "ipconfig" ein, und drücken Sie die Eingabetaste. Anschließend prüfen Sie, ob die angezeigte feste IP-Adresse Ihres Computers im richtigen Subnetz liegt (im Adressbereich zwischen 192.168.1.2 und 192.168.1.254, sofern Sie die... -
Seite 11: Zyair Über Den Web-Configurator Einrichten
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Hilfsprogramm (System Management Terminal) zu erhalten, siehe das Benutzerhandbuch. 4.1 ZyAIR über den Web-Configurator einrichten Starten Sie Ihren Web-Browser. Geben Sie die Adresse "192.168.1.1" als Webseitenadresse ein. Standard IP-Adresse der ZyAIR Das Standardkennwort ("1234") ist bereits im Kennwortfeld voreingestellt (allerdings in nicht lesbarem Format). -
Seite 12: Häufig Verwendete Befehlsschaltflächen
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Das Hauptmenü des Web-Configurators erscheint. Klicken Sie auf WIZARD SETUP, um die ZyAIR schrittweise für Internet und Wireless LAN einzurichten. Standardkennwort ändern. 4.2 Häufig verwendete Befehlsschaltflächen In der folgenden Tabelle finden Sie eine Übersicht der wichtigsten Befehlsschaltflächen, die Sie im Web-... -
Seite 13: Zyair Mithilfe Des Assistenten Einrichten
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Back Klicken Sie auf Back, um zum vorigen Bildschirm zurückzukehren. Apply Klicken Sie auf Apply, um die Änderungen zu speichern. Reset Klicken Sie auf Reset, um alle Felder dieses Bildschirms zu löschen und erneut zu definieren. - Seite 14 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Die ESSID ist ein eindeutiger Name, der die ZyAIR im Wireless LAN kennzeichnet. Geben Sie einen beschreibenden Namen ein. Der Funkfrequenzbereich, der durch die drahtlosen Geräte nach IEEE 802.11b belegt wird, wird als Kanal bezeichnet.
- Seite 15 ZyAIR B-2000 v. Breitband-Router für Wireless LAN PPPoE (Point-to-Point Protocol over Ethernet) funktioniert ebenfalls wie eine DFÜ-Verbindung. Daher müssen Sie einen Benutzernamen und ein Kennwort und ggf. den PPPoE-Dienstnamen eingeben. Sie erhalten diese Daten von Ihrem Internet-Provider. Wählen Sie die Option PPTP, wenn Ihr Provider einen DSL-Abschluss mit PPTP-Anmeldung verwendet.
-
Seite 16: Internet-Verbindung Prüfen
ZyAIR B-2000 v. Breitband-Router für Wireless LAN WAN IP Address Assignment Wählen Sie Get automatically from ISP, damit die ZyAIR ihre IP- Adresse automatisch vom Internet- Provider erhält. Wählen Sie Use fixed IP address, um der ZyAIR eine eindeutige, feste IP-Adresse zuzuordnen. -
Seite 17: Wireless Lan Einrichten
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Dieser Abschnitt führt Sie in die Funktionen für Wireless-Netzwerke ein und erläutert die grundlegende Einrichtung. Ein einfaches Wireless LAN kann aus zwei Computern mit WLAN-Adaptern bestehen, die in einer Peer-to-Peer-Konfiguration kommunizieren. Eine komplexe Variante ist eine große Anzahl Computer mit WLAN-Adaptern, die über Access Points untereinander und mit einem kabelgebundenen Netzwerk... - Seite 18 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Abbildung 1 Wireless LAN Die folgende Tabelle erläutert die in diesem Bildschirm vorhandenen Felder. Tabelle 2 Wireless LAN BEZEICHNUNG BESCHREIBUNG Enable Wireless Kreuzen Sie dieses Kontrollkästchen an, um das Wireless LAN zu aktivieren.
-
Seite 19: Roaming-Funktion Einrichten
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle 2 Wireless LAN BEZEICHNUNG BESCHREIBUNG Key 1 bis Key 4 Wenn Sie im Feld WEP Encryption die Option 64-bit WEP ausgewählt haben, geben Sie je Schlüssel eine 5-stellige ASCII-Zeichenkette oder 10 durch "0x"... - Seite 20 ZyAIR B-2000 v. Breitband-Router für Wireless LAN In einer Netzwerkumgebung mit mehreren Access Points überlappender Reichweite können die drahtlosen Stationen von einem Access Point zum nächsten überwechseln, so wie sie sich innerhalb der Reichweiten bewegen. Dies wird als “Roaming” bezeichnet. So wie sich die Wireless-Station weiterbewegt, sucht sie sich den besten Access Point abhängig von der Signalstärke, Netzwerkauslastung und anderen Faktoren...
-
Seite 21: 802.1X-Authentifizierung Einrichten
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle 3 Roaming BEZEICHNUNG BESCHREIBUNG Port Geben Sie eine Portnummer zur Übermittlung der Roaming-Informationen zwischen den Access Points ein. Die Portnummer muss auf allen Access Points identisch sein. Der Standardwert ist 16290. Vergewissern Sie sich, dass dieser Port nicht von einem anderen Dienst verwendet wird. - Seite 22 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle 4 Drahtlos - 802.1x-Authentifizierung BEZEICHNUNG BESCHREIBUNG Wireless Port Um die Stationen zu überwachen, die sich über den Wireless-Port angemeldet Control haben, wählen Sie eine Überwachungsmethode aus der Pulldown-Liste aus. Wählen Sie eine der Optionen No Authentication Required, Authentication Required oder No Access Allowed.
-
Seite 23: Lokale Benutzerdatenbank Und Radius
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle 4 Drahtlos - 802.1x-Authentifizierung BEZEICHNUNG BESCHREIBUNG Authentication Dieses Feld ist nur anwählbar, wenn Sie im Feld Wireless Port Control die Option Databases Authentication Required gewählt haben. Die Authentifizierungsdatenbank enthält die Anmeldeinformationen der Stationen des Wireless-Netzwerks. -
Seite 24: Firewall Aktivieren
ZyAIR B-2000 v. Breitband-Router für Wireless LAN EAP ist ein Authentifizierungsprotokoll, das ursprünglich für PPP (Point-to-Point Protocol) entwickelt wurde, um verschiedene Arten der Benutzerauthentifizierung zu ermöglichen. RADIUS basiert auf einem Client-Server-Modell, das eine Authentifizierung, Autorisierung und Kontoführung unterstützt. Dabei ist der Access Point (die ZyAIR) der Client und der RADIUS-Server der Server. - Seite 25 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Klicken Sie auf ADVANCED und anschließend auf Firewall, um den Bildschirm Settings anzuzeigen. Aktivieren Sie das Kontrollkästchen Enable Firewall, um die Firewall zu aktivieren (siehe folgende Abbildung). Abbildung 4 Firewall-Einstellungen Die folgende Tabelle erläutert die in diesem Bildschirm vorhandenen Felder.
-
Seite 26: Content-Filter Definieren
ZyAIR B-2000 v. Breitband-Router für Wireless LAN 5 Firewall-Einstellungen BEZEICHNUNG BESCHREIBUNG Enable Firewall Wählen Sie diese Option, um die Firewall zu aktivieren. Ihre ZyAIR führt daraufhin eine Zugriffsüberwachung durch, sodass Sie gegen DoS-Angriffe (Denial of Service) geschützt sind. LAN to WAN Um mit den Firewall-Regeln zusammenhängende Pakete aufzuzeichnen, aktivieren... - Seite 27 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Klicken Sie auf ADVANCED, FIREWALL und anschließend auf die Registerkarte Filter, um den Bildschirm Filter zu öffnen. Abbildung 5 Firewall-Filter Die folgende Tabelle erläutert die in diesem Bildschirm vorhandenen Felder. Tabelle 6 Firewall-Filter...
-
Seite 28: Firewall-Dienste Einrichten
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle 6 Firewall-Filter BEZEICHNUNG BESCHREIBUNG ActiveX ActiveX ist ein Werkzeug zum Aufbau dynamischer und aktiver Webseiten sowie bestimmter Objektanwendungen. Wenn Sie eine Seite mit ActiveX-Funktionen besuchen, werden auf Ihren Web-Browser ActiveX-Controls heruntergeladen und abgespeichert (falls Sie die Seite erneut besuchen). - Seite 29 ZyAIR B-2000 v. Breitband-Router für Wireless LAN WAN abzuweisen (wird die Firewall aktiviert, sind zunächst alle Dienste erlaubt) und das Datum und die Uhrzeit der Sperre festzulegen. Klicken Sie auf Erweitert, Firewall und anschließend auf die Registerkarte Services, um den Bildschirm Services zu öffnen.
-
Seite 30: Übersicht Zur Fernverwaltung
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle 7 Firewall-Dienste BEZEICHNUNG BESCHREIBUNG Enable Services Aktivieren Sie dieses Kontrollkästchen, um die Funktion einzuschalten. Blocking Available Hier sehen Sie eine Liste der vordefinierten Dienste (Ports), die Sie den Computern Services im lokalen Netzwerk verweigern können. Wählen Sie den Port, den Sie sperren möchten, aus der Pulldown-Liste aus, und klicken Sie auf Add. -
Seite 31: Übersicht Zu Upnp
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Die Fernverwaltungsfunktion ermöglicht Ihnen die Festlegung der Dienste bzw. Protokolle, die auf bestimmte Schnittstellen der ZyAIR von bestimmten Computern aus zugreifen können. Um die Fernverwaltung der ZyAIR einzurichten, klicken Sie auf ADVANCED und anschließend auf REMOTE MANAGEMENT. - Seite 32 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Abbildung 7 UPnP Die folgende Tabelle erläutert die in diesem Bildschirm vorhandenen Felder. Tabelle 8 UPnP einrichten FELD BESCHREIBUNG Enable the Universal Plug Aktivieren Sie dieses Kontrollkästchen, um die UPnP-Funktion zu aktivieren. and Play (UPnP) feature Denken Sie daran, dass jeder, der Zugriff auf eine UPnP-Anwendung hat, den Anmeldebildschirm des Web-Configurators öffnen kann, ohne dass er...
-
Seite 33: Hardwareinstallation
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Tabelle 8 UPnP einrichten FELD BESCHREIBUNG Allow UPnP to pass Aktivieren Sie dieses Kontrollkästchen, um eine statische Regel vom LAN ins through Firewall LAN/ZyAIR zu erstellen, die die Weiterleitung der Ports 1900 und 80 ermöglicht. -
Seite 34: Hardware Montieren
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Abbildung 8 Antenne anbringen 6.2 Hardware montieren Der beste Standort für einen Access Point ist die Mitte des Bereiches, den Sie mit der Reichweite des Gerätes versorgen möchten. Um eine optimale Leistung zu erzielen, sollten Sie die ZyAIR hoch und frei von Hindernissen anbringen. -
Seite 35: Wandmontage
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Schrauben Sie die Tischhalterung mithilfe der mitgelieferten Schrauben auf der Rückseite der ZyAIR an. Drehen Sie die Tischhalterung nach rechts auf. Siehe den Abschnitt zur hardwareseitigen Kabelverbindung. Verbinden Sie die Kabel mit den Anschlüssen der ZyAIR. -
Seite 36: Problemlösung
ZyAIR B-2000 v. Breitband-Router für Wireless LAN Stellen Sie sicher, dass die Schrauben richtig in der Wand halten und das Gewicht der ZyAIR inklusive aller Kabel tragen. Richten Sie die auf der Rückseite der ZyAIR befindlichen Aussparungen mit den Schrauben an der Wand aus. - Seite 37 ZyAIR B-2000 v. Breitband-Router für Wireless LAN PROBLEM LÖSUNG SYS-LED leuchten einer stromführenden Steckdose verbunden haben. nicht. Schalten Sie die ZyAIR aus und wieder ein. Wenn der Fehler fortbesteht, liegt möglicherweise ein Hardwareproblem vor. Wenden Sie sich in diesem Fall an Ihren Fachhändler.
- Seite 39 ZyAIR B-2000 v. Breitband-Router für Wireless LAN Schneiden Sie diese Seite als Schablone zur Bemessung der Bohrlöcher für die Schrauben aus.
- Seite 40 ZyAIR B-2000 v. Breitband-Router für Wireless LAN...
