- Seite 1 Einrichtungs-/Installationsanleitung ZyXEL VMG 8546 © ecotel communication ag • Versionsnr.: 1.0; Stand: Januar 2017...
- Seite 2 Herzlich willkommen! Vielen Dank, dass Sie sich für ein ecotel NGN ISDN-Produkt entschieden haben. Der ZyXEL VMG 8546 ist ein leistungsstarker ADSL/VDSL-Router mit integriertem NGN-Gateway und ermög- licht den Betrieb von ISDN-Telefonen am IP-Anschluss. Die vorliegende Installationsanleitung führt Sie durch die wichtigsten Schritte der Installation.
-
Seite 3: Sicherheitshinweise
Sicherheitshinweise Bitte beachten Sie folgende Hinweise für Ihre Sicherheit, zur Vermeidung von Schäden am Gerät oder an- deren Einrichtungen: • Der Betrieb ist ausschließlich an einem ecotel NGN-Anschluss zulässig • Der Betrieb des Geräts ist nur innerhalb von Gebäuden vorgesehen •... - Seite 4 Übersicht der LED und Anschlüsse Geräteansicht oben Geräteansicht vorne (Anschlüsse)
- Seite 5 Nummer Name Zustand Bedeutung Power grün an Netzspeisung vorhanden grün blinkend Gerät wird initialisiert (nach Einschalten oder Rücksetzen) rot an Gerätefehler rot blinkend Neue Gerätesoftware wird geladen Netzspeisung nicht vorhanden DSL-Verbindung erfolgreich aufgebaut blinkend DSL-Synchronisation wird durchgeführt WANoE Hinweis: Schnittstelle nicht konfiguriert Internet grün an Internetverbindung erfolgreich aufgebaut...
- Seite 6 WLAN WLAN aktiviert blinkend WLAN wird aktiviert oder deaktiviert WPS ist erlaubt und aktivierbar blinkend WPS-Taste wurde gedrückt und WPS für 2 Min. aktiviert LAN 1-4 Ethernet-LAN-Verbindung hergestellt blinkend Datenübertragung über die Ethernet-LAN- Verbindung Kein Netzwerkgerät angeschlossen Info Ohne Funktion WLAN Ein/Aus-Taster zur Aktivierung/Deaktivierung von WLAN...

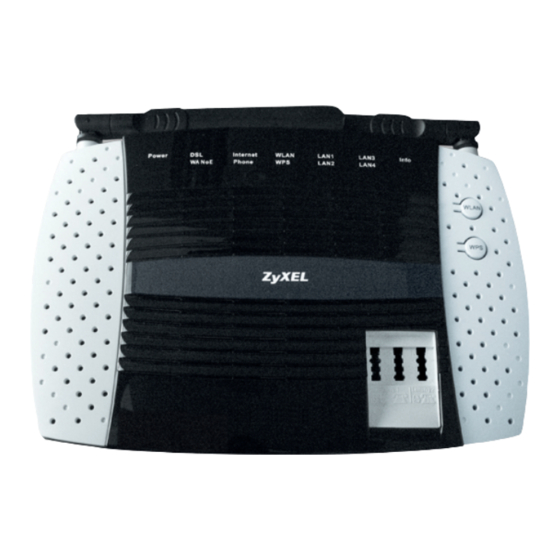

- Seite 7 Geräteansicht (oben) ZyXEL VMG 8546...
- Seite 8 Anschlüsse Nummer Name Beschreibung ADSL/2+ und VDSL2 - Schnittstelle USB 2.0 Hinweis: Schnittstelle nicht konfiguriert LAN1/LAN2 Fast Ethernet-Anschlüsse LAN3/LAN4 Gigabit Ethernet-Anschlüsse WANoE Hinweis: Schnittstelle nicht konfiguriert ISDN ISDN-BRI-Port zum Betrieb von ISDN-Telefonen Power Buchse zur Speisung des Geräts über das externe Netzteil ON/OFF Netzschalter des Geräts: Zum Einschalten drücken, zum Ausschalten noch- mals drücken...
-
Seite 9: Installation
Zusätzlich nehmen Sie bitte zur Hand: • »Technisches Anschreiben« Hinweis: Falls Sie bereits einen DSL-Anschluss haben, entfernen Sie zunächst das alte Modem / den alten Router, das alte Netzgerät, die alten Kabel und ggf. den Splitter bevor Sie den ZyXEL VMG 8546 anschließen. - Seite 10 1. Stromversorgung Nehmen Sie das Kabelende des Netzteils und stecken es in die mit 12V beschriftete Buchse des ZyXEL VMG 8546 und das Netzteil in eine Steckdose 230V. → Steckdose 230V Netzteil 12V Buchse Schalten Sie das Gerät ein. Die Power-LED leuchtet anfangs rot, nach ca. 2 Minuten dauerhaft grün.
- Seite 11 2. DSL-Installation Nehmen Sie das graue DSL-Kabel (RJ45-TAE) und stecken den RJ45-Stecker in die mit »DSL« beschriftete graue Buchse Ihres ZyXEL VMG 8546. Verbinden Sie das andere Ende des Kabels (TAE-Stecker) mit der F-Buchse der TAE-Dose. TAE-Dose TAE-Stecker DSL-Kabel Die DSL-LED beginnt schnell zu blinken. Nach einer Weile leuchtet sie dauerhaft grün. Die DSL-Verbindung...
- Seite 12 3. Anschluss von ISDN-Telefonen Verbinden Sie Ihr ISDN-Telefon mit dem mit »ISDN« beschrifteten Port des ZyXEL VMG 8546. Bitte benutzen Sie dazu das zum Endgerät gehörende Anschlusskabel (RJ45-Stecker). Um zwei ISDN-Telefone an einem ISDN-Port zu betreiben, nehmen Sie den Y-Adapter und stecken den RJ45-Stecker des Y-Adpaters in den ISDN-Port des ZyXEL VMG 8546.
- Seite 13 4. Anschluss eines IP-Endgerätes Der ZyXEL VMG 8546 ermöglicht den gleichzeitigen Anschluss von bis zu vier IP-Endgeräten (z.B. PC). Dazu verbinden Sie die Endgeräte über ein Netzwerkkabel (ein Netzwerkkabel ist im Lieferumfang enthal- ten) mit den auf dem ZyXEL VMG 8546 als »LAN1/LAN2/LAN3/LAN4« gekennzeichneten Ethernet Buchsen.
- Seite 14 5. WLAN Zur Aktivierung oder Deaktivierung von WLAN betätigen Sie den WLAN-Taster. Den Namen des Funknetzwerkes (SSID) sowie das individuelle Passwort sind dem Gerätepass auf der Rück- seite des ZyXEL VMG 8546 zu entnehmen.
- Seite 15 6. WPS Zum Herstellen einer WLAN-Verbindung über WPS (»Wi-Fi Protected Setup«) drücken Sie den WPS-Tas- ter des ZyXEL VMG 8546 mindestens eine Sekunde lang. Die WPS-LED auf der Oberseite beginnt grün zu blinken. Aktivieren Sie innerhalb von 2 Minuten die WPS-Funktion an Ihrem WLAN-Client, um diesen einzubinden.
- Seite 16 ecotel communication ag Prinzenallee 11 40549 Düsseldorf 0211 / 55 007 - 0 0211 / 55 007 - 222 info@ecotel.de ecotel.de...
