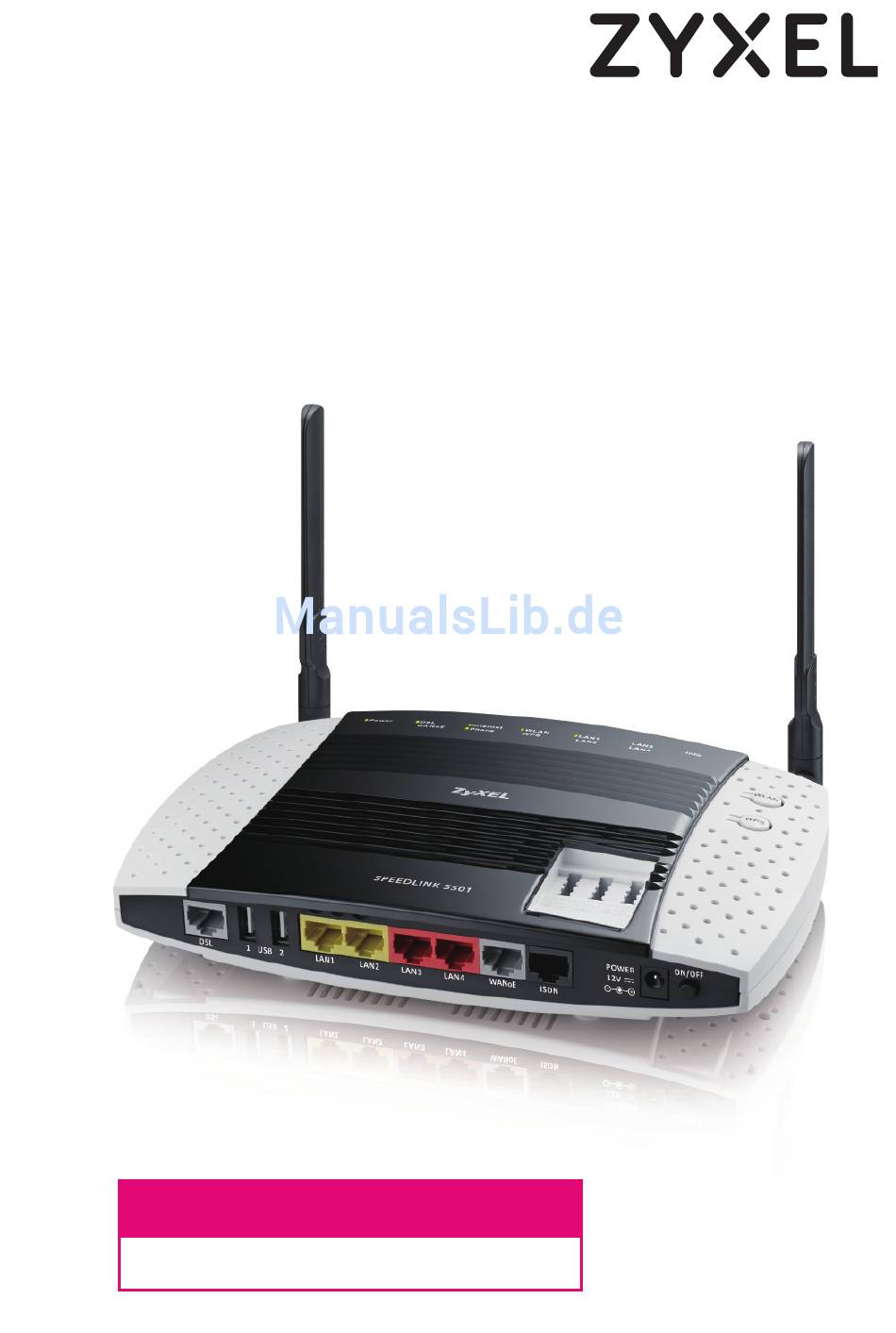

- Seite 1 Schnellstart-Anleitung SPEEDLINK 5501 Einrichtung über Internet-Browser speedport.ip oder 192.168.2.1* * Bitte beachten Sie die DHCP-Informationen auf Seite 12.
- Seite 2 2 | © 2017...
-
Seite 3: Symbole Und Hervorhebungen
Herzlich willkommen. Vielen Dank, dass Sie sich für den SPEEDLINK 5501 entschieden haben. Der SPEEDLINK 5501 ist ein leistungsstarker WLAN-Router, der Ihnen den Zugang zum Internet mit VDSL2, ADSL oder ADSL2+ über All-IP-Netze ermöglicht. Neben Deutschland LAN IP Voice/Data und Magenta Zuhause unterstützt der Router auch Deutschland LAN SIP-Trunk. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise WICHTIG: Lesen Sie bitte diese Anleitung vor Gebrauch des Gerätes sorgfältig und bewahren Sie diese für späteres Nachschlagen auf. Händigen Sie diese Anleitung gegebenenfalls einem neuen Besitzer des Gerätes aus. WARNUNG Elektrische Spannung an Netzanschluss, Telefon- und Netzwerkkabeln ist gefähr- lich! Die Nichtbeachtung der Sicherheitshinweise kann zu gefährlichen Situa- tionen führen, die auch schwerste Verletzungen oder den Tod zur Folge haben können. -
Seite 5: Open Source Code Lizenzhinweis
Internet unter folgender Adresse herunterladen können: telekom.de/zyxel-hilfe Hier finden Sie auch die jeweils aktuellste Ausgabe dieser Schnellstart-Anleitung. Lieferumfang Packen Sie Ihren SPEEDLINK aus und prüfen Sie den Verpackungsinhalt auf Voll- ständigkeit: „ SPEEDLINK 5501 Steckernetzteil „ Netzwerkkabel (gelb) „ DSL-Kabel (grau) „... -

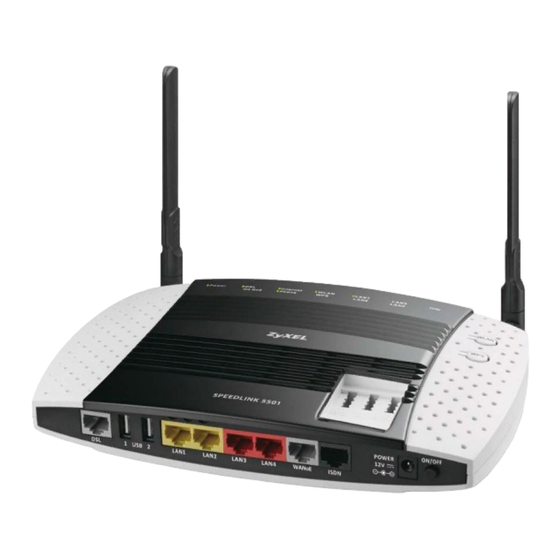

Seite 6: Anschlüsse Und Taster Des Speedlink 5501
Anschlüsse und Taster des SPEEDLINK 5501 LED-Statusanzeigen WLAN Ein/Aus-Taster WPS-Taster TAE-Buchse für Leitung 2 Rechts (N/F) für analoge Telefone TAE-Buchsen für Leitung 1 Mitte (F) für analoge Telefone Links (N) für Anrufbeantworter Standard-Internet-Zugang: ISDN-Endgeräte: ISDN Anschluss externes Modem: WANoE WAN over Ethernet USB-Anschluss: USB 2.0 Host (2 x) -
Seite 7: Dsl-Anschluss
DSL-Anschluss Ihr SPEEDLINK ist für IP-basierte Anschlüsse (Voice over IP) ohne Splitter vorgese- hen (Telefonieren über das Internet). Sie erhalten: „ mindestens drei Rufnummern „ mindestens zwei Leitungen Hier sehen Sie ein mögliches Anschlusszenario für Ihr Heimnetz. Die Anschaltung von Telefonen wird auf der nächsten Seite beschrieben. Alternativer Anschluss über ein externes Modem Wenn Sie Ihren SPEEDLINK an einem Glasfaser- oder Kabelanschluss betreiben wollen, dürfen Sie das interne DSL-Modem nicht nutzen. -
Seite 8: Verkabelung Am Ip-Basierten Anschluss (Voice Over Ip)
Verkabelung am IP-basierten Anschluss (Voice over IP) Für die Umstellung eines bestehenden Standard- oder Universalanschlus- ses (ISDN) auf einen Anschluss mit IP-basierter Telefonie entfernen Sie bitte zunächst die vorhandenen Geräte wie Splitter, NTBA oder eine Telefonanlage. Trennen Sie alle Kabelverbindungen zur Telefondose. Weitere Informationen über die Art Ihres Breitbandanschlusses können Sie der Auftragsbestätigung entnehmen. - Seite 9 Analoge Telefone Nehmen Sie den Telefonstecker (TAE-Stecker) Ihrer DECT-Basisstation (bzw. „ des analogen Telefons) und stecken ihn in die mittlere, mit F beschriftete Buchse auf der Gehäuseoberseite des SPEEDLINK (Leitung 1). An die linke, mit N beschriftete Buchse der Leitung 1 können Sie optional ein „...
-
Seite 10: Computer Über Lan-Buchsen Anschließen
Zum Anschließen eines Installationskabels gehen Sie bitte wie folgt vor: „ Klinken Sie die zwei Schnappverschlüsse der schwarzen Gehäuseabde- ckung aus und nehmen Sie die Gehäuseabdeckung „ Brechen Sie nun die benötigten Kabeldurchführungen mit einer Zange aus. Isolieren Sie die anzuschließenden Adern ca. 10 mm ab und klemmen Sie diese fest. „... -
Seite 11: Stromversorgung Anschließen
Stromversorgung anschließen Stecken Sie das Kabelende des Netzteils in die mit 12V beschriftete Buchse „ des SPEEDLINK und das Netzteil in eine Netzsteckdose 230 V. Ihr SPEEDLINK verfügt über einen mechanischen Ein/Aus-Schalter an der „ Frontseite, der mit ON/OFF gekennzeichnet ist. Vor dem Einschalten des SPEEDLINK lesen Sie bitte das Kapitel Die Konfiguration. - Seite 12 Ihrem Internet-Browser. Der Zugang zur Bedienoberfl äche ist werksseitig passwortgeschützt. Die Daten fi nden Sie auf dem Typschild des Gerätes bzw. dem beiliegenden Gerätepass: Gerätepass Modell-Name: SPEEDLINK 5501 Zugangsdaten zur Seriennummer: 5160200014024 Bedienoberfl äche Konfiguration: speedport.ip QR-Code für einfache...
-
Seite 13: Vollautomatische Konfi Guration
Die Konfi guration Bevor Sie eine der folgenden Konfi gurationen ausführen, stellen Sie bitte sicher, dass Sie Ihren SPEEDLINK gemäß Kapitel Verkabelung am IP-basierten Anschluss (Voice over IP) angeschlossen und einen Deutschland LAN IP Voice/Data oder Magenta-Tarif gebucht haben. Sollten Sie einen Deutschland LAN SIP-Trunk-Anschluss gebucht haben, kon- fi gurieren Sie bitte Ihren SPEEDLINK gemäß... - Seite 14 Auf der folgenden Login-Seite benötigen Sie Angaben aus Ihrem Anschreiben: „ Zugangsnummer (in das Feld "Login") Persönliches Kennwort (in das Feld "Passwort") „ Sollten Sie sich bereits vorher im Telekom-Portal angemeldet haben, können Sie auch Ihre persönliche email-Adresse und das Passwort verwenden. Auszug Beispielanschreiben Nach dem erfolgreichen Login werden Sie nun durch die Einrichtung geführt.
-
Seite 15: Konfiguration Des Sip-Trunk-Anschlusses
Im Folgenden werden Sie gebeten, Ihre Internetzugangsdaten einzugeben. Wählen Sie als Anbieter Telekom und geben Sie die notwendigen Daten ein, die Sie im versiegelten Anschreiben (siehe Beispiel S.13) mit den persönlichen Zugangsdaten finden. Auf der nächsten Seite Internettelefonie tragen Sie bitte die Rufnummern aus Ihrer Auftragsbestätigung ein. -
Seite 16: Geräte Mit Dem Wlan Verbinden
Auszug Beispielanschreiben Möchten Sie ihrem Anschluss eine feste IP-Adresse zuweisen, können Sie diese über das Kundencenter aktivieren. Bitte beachten Sie die dortigen Hinweise zur Eingabe der Zugangsdaten. Geräte mit dem WLAN verbinden Die WLAN-Funktion des SPEEDLINK muss eingeschaltet sein. Kontrollieren Sie dazu die WLAN-LED auf der Oberseite. -
Seite 17: Geräte Unter Android Verbinden
Das Verbinden der WLAN-Geräte mit Ihrem SPEEDLINK unterscheidet sich bei ver- schiedenen Betriebssystemen (Windows, Android, MacOS, Linux, etc.). Bitte infor- mieren Sie sich im Handbuch Ihres Endgerätes. Geräte unter Windows 10 verbinden Klicken Sie im Startmenü auf Einstellungen. „ Klicken Sie auf den Eintrag Netzwerk und Internet. „... -
Seite 18: Bedeutung Der Led Im Standard-Mode
Bedeutung der LED im Standard-Mode Power Internet WLAN LAN1 LAN2 Info WANoE Phone LAN2 LAN4 WLAN Power Phone grün an Netzspeisung vorhanden. grün an Alle Telefonnummern angemeldet. grün Gerät wird nach Einschalten oder grün Aktives Telefonat wird gerade blinkend Rücksetzen initialisiert. blinkend geführt. -
Seite 19: Betrieb Als Modem
BETRIEB ALS MODEM Ihr SPEEDLINK unterstützt den Betrieb als reines ADSL/VDSL-Modem. Sollten Sie diese Betriebsart wünschen, beachten Sie bitte die folgenden Hinweise zur Akti- vierung des Modem-Modes. ACHTUNG Den Modem-Mode benötigen Sie nur, wenn Sie einen nachgeschalteten Router oder eine Firewall betreiben wollen, die nicht über ein geeignetes internes Modem verfügen. -
Seite 20: Router/Firewall Anschließen
Umschaltung über die Bedienoberfl äche Sollten Sie den SPEEDLINK bereits im Auslieferungszustand gestartet haben, können Sie die Umschaltung in den Modem-Mode über die Bedienoberfl äche durchführen: Rufen Sie dazu in Ihrem Internet-Browser die Adresse speedport.ip auf und gehen Sie in das Menü System/Betriebsart. Folgen Sie den Anweisungen auf der Seite zur Aktivierung der Umschaltung. -
Seite 21: Zurückschalten In Den Router-Mode
Geben Sie das Passwort für den Zugang zur Bedienoberfläche ein und öffnen Sie den Menüpunkt System/Firmware Update. Folgen Sie dort den Anweisungen zur Durchführung des Updates. Zurückschalten in den Router-Mode Wenn Sie Ihren SPEEDLINK wieder im Router-Mode (das heißt, im ursprünglichen Auslieferungszustand) betreiben wollen, können Sie die Umschaltung entspre- chend der folgenden beiden Möglichkeiten durchführen: Umschaltung per Reset-Taster (Factory Reset) -
Seite 22: Bedeutung Der Led Im Modem-Mode
Bedeutung der LED im Modem-Mode Power Internet WLAN LAN1 LAN2 Info WANoE Phone LAN2 LAN4 WLAN Power Phone grün an Netzspeisung vorhanden. Internet-Telefonie wird im Modem-Mode nicht unterstützt. grün Gerät wird nach Einschalten blinkend oder Rücksetzen initialisiert. WLAN rot an Gerätefehler, z. -
Seite 23: Sicherheitstechnische Daten
Temperatur: 5 °C bis 40 °C, Luftfeuchte: 5 % rF bis 85 % rF ohne Kondensation Europäische Vorschriften Der SPEEDLINK 5501 ist für den Betrieb in allen Ländern der Europäischen Union sowie der Schweiz, Norwegen, Liechtenstein und Island entwickelt worden. In allen anderen Ländern ist der Betrieb dieses Produktes nicht erlaubt. - Seite 24 Schnellstart-Anleitung SPEEDLINK 5501 Ausgabe: 10.00 Stand: April 2017 HERSTELLER Zyxel Communications Corporation, No.2, Industry east road IX, Science park, Hsinchu, Taiwan R.O.C. EU-IMPORTEUR Zyxel Communications A/S, Generatorveij 8D, 2860 Søborg, Denmark BESUCHEN SIE UNS IM INTERNET. www.zyxel.de © Zyxel Deutschland GmbH · Irrtümer und technische Änderungen vorbehalten.
