Berger Plus Fan Bedienungsanleitung
Dachhaube
Verwandte Anleitungen für Berger Plus Fan
Inhaltszusammenfassung für Berger Plus Fan

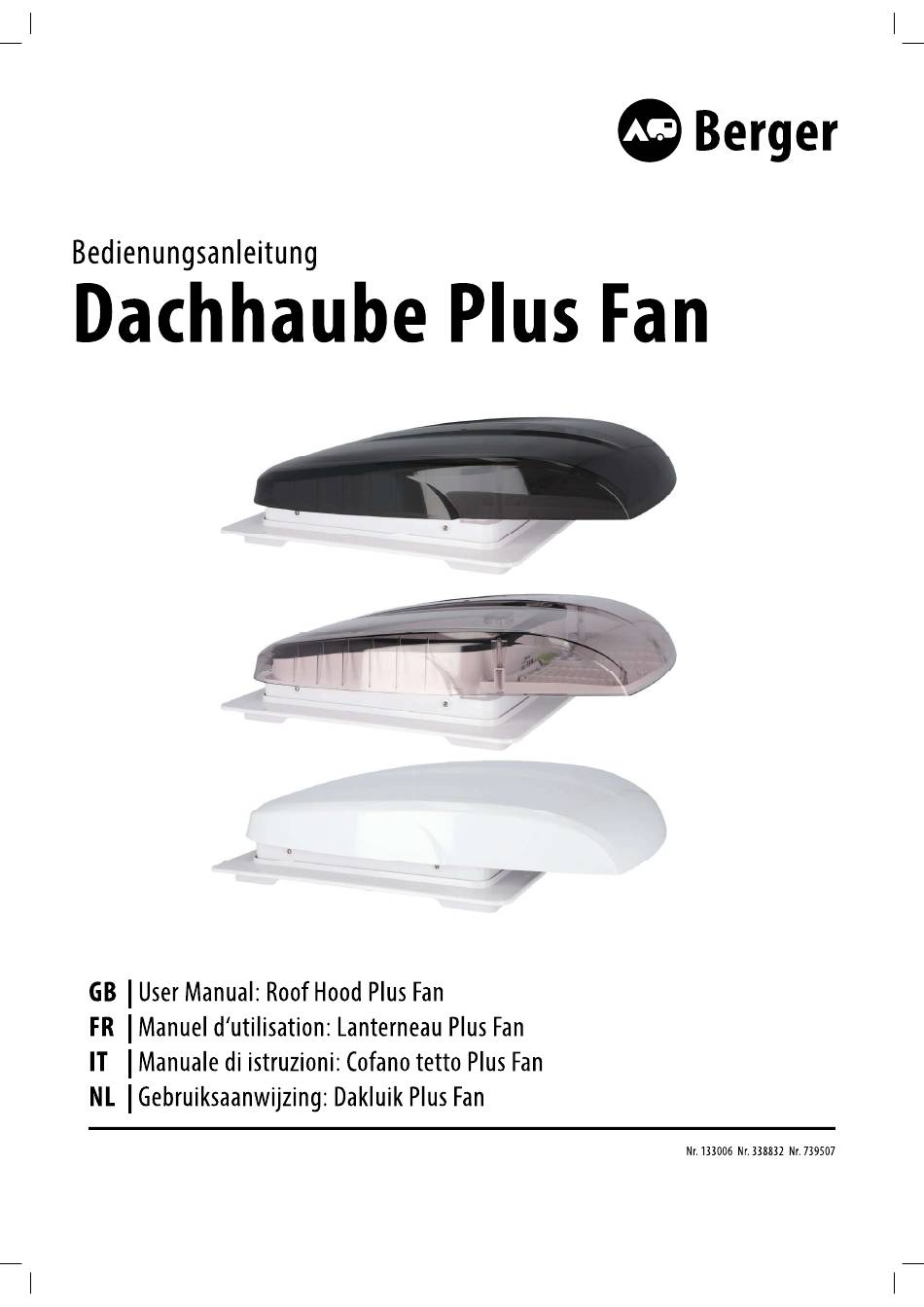

- Seite 1 Berger Bedienungsanleitung Dachhaube Plus Fan GBI User M anual: Roof H ood Plus Fan F R I Manuel d'utilisation: Lanterneau Plus Fan IT I Manuale d i istruzioni: Cofano t ettoPlus Fan NL I Gebruiksaanwijzin Dakluik Plus Fan Bir. 133006 Nr.
- Seite 2 Teile der Dachhaube Packliste................ Sicherheitsfunktionen Leistungsparameter . Vorsichtsmaßnahmen Verwendung des Verwendung der Fernbedienung....Sonderfunktion: Auto Modus . 11 Manuelles Offnen/SchIießen der Oberabdeckung . . 12 Produktgröße — Installation........................Kundenservice/GewährIeistung .
- Seite 3 00000 1. Oberabdeckung 2. Außengitter 3. Einbaurahmen 4. Karosseriebefestigungsplatte 5. Lichtblende 6. Bedienfeld 7. Handknopf 8. Innenverkleidungsrahmen 9. Moskitonetz 10. Innenverkleidung 11. Rollo Leiste 12. Verdunkelung 13. Halterung Fernbedienung 14. Fernbedienung...
- Seite 4 1! 11H Dachlüfter Berger PlusFan ST 4.2x25 Lampenabdeckung 4 mm Kabelbinder...
- Seite 5 Vierkantrohr Fernbedienung & Halterung 120/140/160mm Feder Befestigung der Karosseriebefestigungsplatte und Karosserie Befestigung der Innenverkleidung mit der Karosserie Befestigung der Oberabdeckung Befestigung der Fernbedienung Halterung Vierkantrohr: 120 mm Geeignete Wandstärke: 27-47 mm Vierkantrohr: 140 mm Geeignet für Wandstärke: 48-67 mm Vierkantrohr: 160 mm Geeignet für Wandstärke: 68-80 mm...
- Seite 6 SICHERHEITSFUNKTIONEN Wenn während der Drehung des Lüfterflügels ein anormaler Einklemmschutzfunktion Lüfterblatts Widerstand auftritt, stoppt der Lüfterflügel. Wenn der Widerstand entfernt wurde, funktioniert der Rotor wieder. Wenn während des Anhebens und Absenkens der Oberabdeckung Anti-KIemmfunktion der Oberabdeckung des Lüfters ein anormaler Widerstand auftritt, hört die Oberabde- ckung sofort auf zu arbeiten, bis die Anomalie beseitigt ist.
- Seite 7 VORSICHTSMASSNAHMEN INSTALLATION Bitte lesenSiebitte dieseAnleitung sorgfältigdurch und installieren Siees strengin Übereinstimmung mit den Bestimmungen dieser Anleitung. Nach dem Lesen bewahren Sie diese Anleitung bitte ordnungsgemäß auf. Um Verletzungen Oder Sachschäden bei Benutzern und anderen zu vermeiden, befolgen Sie unbe dingt die Sicherheitshinweise und Vorsichtsmaßnahmen WARNUNG! 1.
-
Seite 8: Verwendung
VERWENDUNG DES LÜFTERS Berührungs symbol SLOW AUTO FAST LAMP ON/OFF IN/OUT Entsprechende Strom Vorwärts- Auto Drehzahl Drehzahl Beleuchtung Funktion Rückwärtsdrehen Modus erhöhen vermindern versorgung ON/OFF LAMP Bedienfeld Symbol am Display Drehzahl Drehzahl Fehler- Vorwärts- Entsprechende Aktuelle Innentemperatur anzeige erhöhen vermindern Rückwärts Funktion drehen... - Seite 9 FERNBEDIENUNG Tastenymbol Entsprechende Bemerkungen Funktion Fernbedienung Kurzer Druck Starten und langer Netzschalter Druck Abschal Automatisches Ein- und Ausschalten Auto-Modus mit einstellbarer Temperatur Komfortabler Vorwärts- geräuscharmer Rückwärtsdrehung Lufteinlass der Blätter -auslass Warmweißlicht Beleuchtung: Gang 0 bis 10 für Rotorbeschleunigung Beschleunigung und Stabilisierung Schnelle Rotorverzögerung Verzögerung...
- Seite 10 LCD-DISPLAY FERNBEDIENUNG Fernbedienung Fernbedienung Entsprechende LCD-Bildschirm Tastensymbole Funktionen symb Netzschalter -w-oae Auto-Modus Vorwärts- Rückwärtsdrehen der Rotorblätter Beleuchtung 888% Rotorbeschleunigung 888% Rotorverzögerung Öffnen Oberabdeckung Absenkung der Oberabdeckung Drücken und halten Sie die Fehlercode Tasten gleich Temperatureinheit umschalten zeitig, um die Temperatureinheit Spannung <...
-
Seite 11: Fernbedienung
Temperatur im Auto-Modus einzustellen Codeanpassung der Fernbedienung Drücken Sie nach Einschalten des Lüfters der Berger Plus Fan die Fernbedienung innerhalb Status Codeanpassung von 20 Sekunden 3 Sekunden lang gleichzeitig: der Fernbedienung eingeben Nach erfolgreichem Einstellen des Codes ertönt ein langes Summ-Geräusch... - Seite 12 MANUELLES ÖFFNEN/SCHLIESSEN DER OBERABDECKUNG Manuelles Drehen des Griffs zum manuellen Öffnen/Schließen der Oberabdeckung des Lüfters Close 182 mm Open 1m Uhrzeigersinn drehen: Schließen der Oberabdeckung Gegen den Uhrzeigersinn drehen: Öffnen der Oberabdeckung Handknopf Maximale Öffnungshöhe Wenn Sie die Oberabdeckung manuell öffnen, Wird empfohlen, dass die Oberabdeckung des Lüfters in einer nicht elektrischen Umgebung manuell geöffnet wird.
- Seite 13 Anwendbarer Bereich der Wandstärke: 27-80mm...
- Seite 14 INSTALLATION 1. Stellen Sie gemäß der Zeichnung der Einbaumaße des Ausschnitt für den Dachlüfter auf dem Dach her (Eine feste Wand mit einer Breite von 30 mm ist um das Loch herum erforderlich, damit die selbstschnei- dende Schraube fest in die Wand geschraubt werden kann). Sie können das Stromkabel von > 50 mm im Loch auf der linken Oder rechten Sate...
- Seite 15 Fahrtrichtung DieHalteschrauben müssen festgesichertseinund esdürfen keinelosenSchrauben vorhandensein. 4 Nehmen Sie die Oberabdeckung des Berger Dachlüfters heraus, richten Sie den Rahmen der Karosserie befestigungsplatte aus und setzen Sie die Oberabdeckung in den Rahmen ein. Nach dem Einsetzen geben Sieeine entsprechende Menge Dichtmittel (Dichtmittel vom Typ MS Wird empfohlen) in das Befestigungs- loch.
- Seite 16 5. Verlege die Auslassdrähte der Oberabdeckung des Berger Dachlüfters und jeweils 3 Arten von Verkabe- lungsklemmen (1 #/2 #/3 # Buchse) Lüftermotorkabel: (grün, blau, gelb) 3P-Stecker 1 #; Motorkabel zur Dachaufsteigung: (rot, schwarz) 2P-Stecker 2 #, (grün, orange, gelb) 3P-Stecker 3 #;...
- Seite 17 7 SchließenSiedie oberen und unteren Kabelbaumklemmen(3 Typen)des Lüfters an und schließenSie die positiven und negativen Netzkabel an. 8. Setzen Sie die Feder und die Vierkantachse nacheinander in die Handknopfnut ein Antriebsvierl<antachse Feder Handknopf WICHTIG! Achte beim Einbau unbedingt darauf, dass alle Kabel korrekt angeschlossen, ordentlich Befestigt und sauberverlegtsind Überprüfevor dem Einbaualle Kabelund Klemmenunbedingtauf Beschädigungen...
- Seite 18 9. Nachdem der Kabelbaum verlegt ist, Wird das passende Vierkantrohr an der entsprechenden Position der Oberabdeckung ausgerichtet, und der Innenrahmen Wird eingesetzt. Mit ST3,9 x 40 Kreuzschlitzschrauben (4 Stk.) rundherum über die entsprechenden Löcher verschrauben. 10. Setze die Lichtblenden horizontal in die dafür vorgesehenen Nut am Innenrahmen des Dachlüfters ein Info: Wenn die Lichtblende...
- Seite 19 11. Nachdem du die obigen Schritte ausgeführt hast, reinige den Dachlüfter. Drücke die Ein-/Aus-Taste auf dem Bedienfeld, um das Gerät zu verwenden 12 Überprüfen Sienach erfolgtem Einbaualle Funktionen auf ihre Richtigkeit 13 Nehme die Halterung der Fernbedienung und 2 ST,5 x 13 Kreuzschlitzschrauben Befestige Sie Halterung mit den Schrauben an einem Ort ihrer Wahl.
-
Seite 20: Gewährleistung
Werte ergeben Sollten Sie nach Ihrem Kauf Oder während des Betriebs Fragen zu Ihrem Berger Produkt haben, wenden Sie sich bitte an den Verkäufer des Produktes. Er Wird Ihnen das weitere Vorgehen erläutern. Sollte Ihnen... - Seite 21 Bitte legen Sie der Rücksendung folgendes bei: • Kopie der Rechnung •Grund der Rücksendung • Eine genaue und ausführliche Fehlerbeschreibung Service-Kontakt für Fragen und Adresse für Rücksendungen: Fritz Berger GmbH Fritz-Berger-Str. 1 92318 Neumarkt Deutschland Telefon: 09181 / 330 - 100 Mail: service@fritz-berger.de...
