Klemmschieber etwa auf der gleichen Position sind.
•
Schrauben Sie die vier Klemmriegel (Pos. 47) mit vier Linsenkopfschrauben (Pos. 33) fest. WICHTIG:
achten Sie darauf, dass die Riegel in der offenen Position neben der Nut im Deck liegen.
•
Stecken
Sie
den
entsprechenden

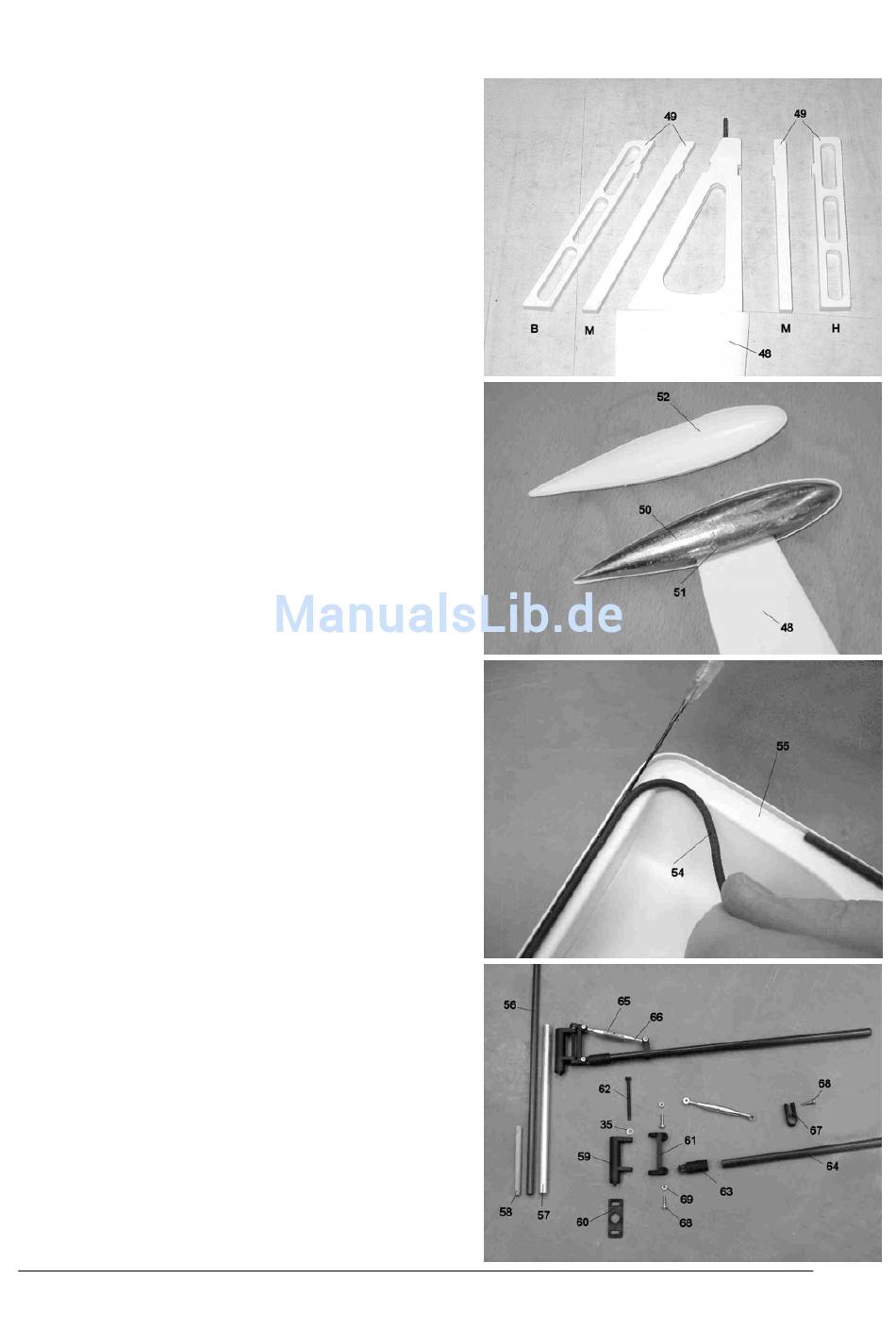

Kielmasttasche. Arbeiten Sie das Langloch soweit
aus, dass die Kielbefestigungsschraube an allen 3
Positionen Platz hat. HINWEIS: Evtl. müssen Sie die
Oberflächen von Kiel und Adapatersatz passend zur
Kielmasttasche abschleifen. HINWEIS: Der Kiel wird
zusammen mit den Adaptersatz verwendet. Damit
sind drei Positionen des Kiels möglich. Adapter (B)
wird benötigt für, um den Kiel in Richtung Bug zu
positionieren, Adapter (H) für die Heckposition und
die beiden Adapter (M) für die mittlere Kielposition.
•
Das Kielgewicht (Pos. 50) wurde in einer Sandform
hergestellt, daher ist die Oberfläche nicht glatt und es
sind Reste des Eingusses vorhanden. Dies muss vor
dem Verkleben mit dem Kiel mit einer Feile beseitigt
werden. WICHTIG: Blei ist giftig, benutzen Sie bei der
Bearbeitung Handschuhe und sorgen Sie dafür, dass
der Abtrag des Bleis sofort und umweltgerecht
beseitigt wird. Er darf nicht durch Mensch und Tier
aufgenommen werden können!
•
Fixieren Sie den Kiel in der mittleren Position im
Rumpf, stellen Sie dann das Modell parallel zu
späteren Wasserlinie auf den Ständer und halten das
Kielgewicht unten an den Kiel. Das Kielgewicht muss
parallel zur Wasserlinie sein, oder in Richtung Bug
leicht nach oben zeigen. WICHTIG: Das Gewicht darf
bugseitig keinesfalls nach unten hängen. Wenn diese
Position erreicht ist, verkleben Sie das Gewicht mit
UHU acrylit oder dickflüssigem Sekundenkleber am
Kiel. Nach der Trockenzeit verstiften Sie das Gewicht
mit zwei Ø1,5mm Befestigungsstiften (Pos. 51) aus
Stahldraht.
•
Wenn
Sie
die
nehmen wollen, müssen Sie folgenden Arbeitsschritte
ausführen: Feilen Sie die Oberfläche möglichst
gleichmäßig und symmetrisch plan. Evtl. verbleibende
Löcher sollten verspachtelt (z.B. mit Best.-Nr. 924)
und danach verschliffen werden. HINWEIS: Um so
sauberer die Oberfläche des Kielsgewichts ist, umso
weniger Wasserwiderstand ist vorhanden. Sorgfältige
Arbeit zahlt sich daher aus.
•
Montieren Sie den Kiel mit einer Unterlegscheibe
(Pos. 43) und der Haltemutter M2,5 (Pos. 53).
•
Alternativ können auch die Kielgewichtsverkleidungen
(Pos. 52) verwendet werden. Sie müssen das
Gewicht
dann
Halbschalen spaltfrei um das Gewicht passen.
•
Schrauben Sie den Kiel am Rumpf mit einer
Unterlegscheibe (Pos. 43) und der Haltemutter (Pos.
53) fest, da dies bei den folgenden Arbeiten den
Rumpf auf dem Ständer stabilisiert.
•
Kleben
Sie
die
Sekundenkleber in die Haube (Pos. 55). Die
Gummischnur wird erst passend abgelängt, wenn Sie
kurz vor dem Zusammenfügen der Dichtung sind.
•
Für den Mast (Pos. 56) benötigen Sie die Masthülse
(Pos. 57) und den Mastfuß (Pos. 58). Schleifen Sie
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! No liability for printing errors. We reserve the right to introduce
modifications. Sous réserve de modifications! Nous ne sommes pas responsables d'éventuelles erreurs d'impression!
Kiel
(Pos.
48)
Adaptern
(Pos.
49)
Kielgewichtsverkleidungen
soweit
abschleifen,
Dichtung
(Pos.
mit
den
in
die
nicht
dass
die
54)
mit
8
#0060376
03/2009
