GRAUPNER MICRO MAGIC Betriebsanleitung Seite 35

Instructions de montage
•

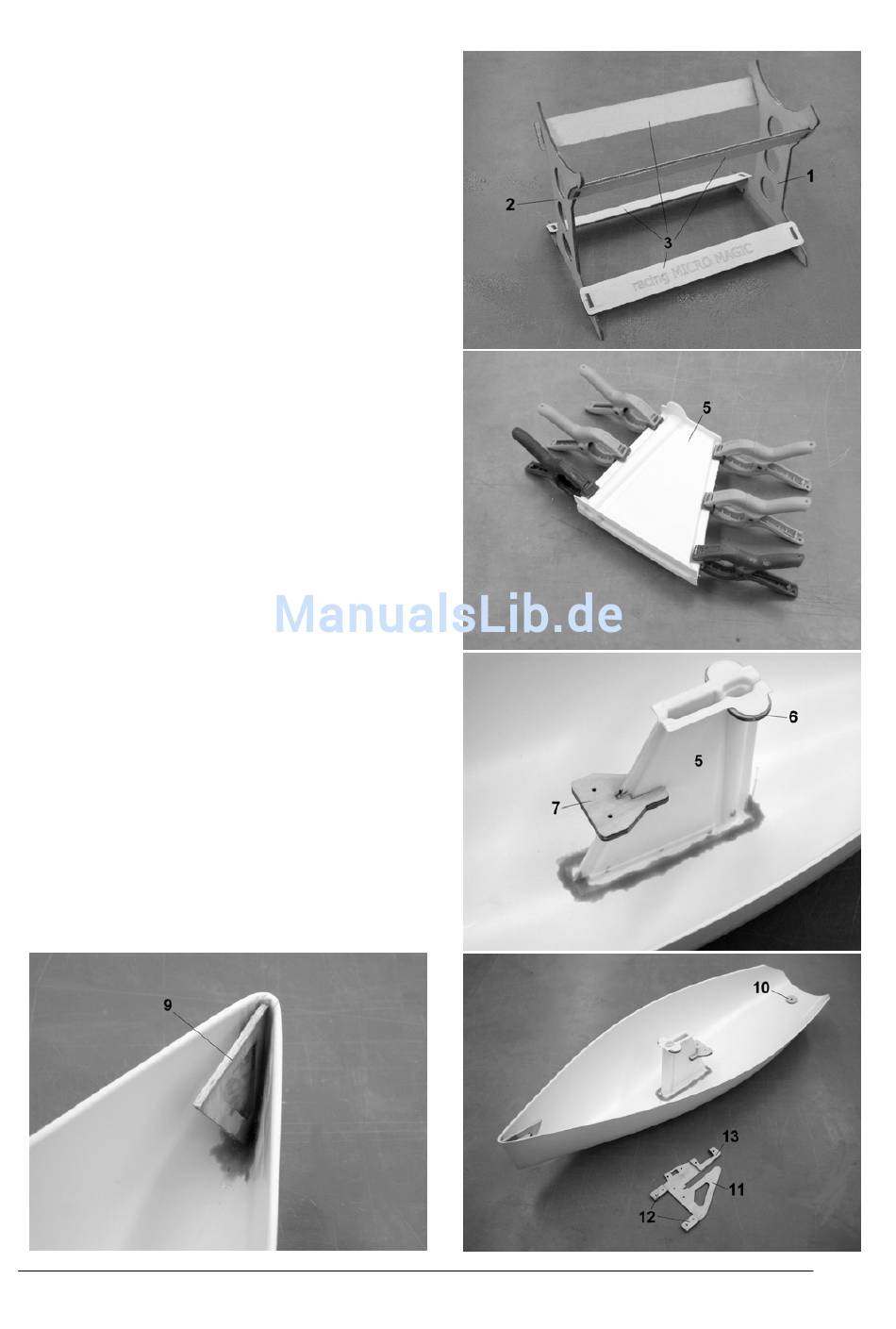

Assembler et coller ensemble les pièces du
support du bateau composé des montants avant
(1) et arrière (2) et des pièces latérales (3) et les
coller ensuite. Peindre l'ensemble et coller ensuite
les garnitures de protection (4) sur le haut des
montants (non illustrées sur la photo) ; celles-ci
doivent protéger la coque peinte des rayures.
•
Assembler et coller le logement de la quille (5).
IMPORTANT : Ne pas se référer lors du collage au
contour extérieur de la pièce moulée, la zone
intérieure pour la quille devra être alignée
exactement parallèle. Autrement, la quille ne
s'ajusterait pas exactement dans son logement.
•
NOTE : Concernant la version 2014.C le logement
de la quille prêt doit être corrigé d'environ 0,5 mm
en haut et en bas pour une bonne adaptation.
•
Coller un renfort de chaque (6) pour le support de
mât sous les pattes demi-rondes dans le logement
de la quille.
•
Coller l'un sur l'autre les supports de servo (7),
ajuster l'espace pour le logement de la quille de
façon à ce que le support puisse y être introduit
sans forcer. NOTE : Dans la version 2014.C le trou
intermédiaire doit être rajeunir de 1 mm environ.
Coller ensuite l'ensemble exactement aligné dans
le logement de la quille ; relever pour cela les cotes
sur le plan. NOTE : L'un des supports porte une
entaille profonde pour le logement de la quille,
celui-ci devra être collé vers le bas.
•
Coller le logement de la quille exactement aligné
dans la coque (8). Pour rendre le logement
parfaitement étanche, appliquer un congé de UHU
acrylit sur le pourtour.
•
Poncer le renfort de proue (9) afin qu'il s'adapte
proprement et sans forcer dans la pointe de la
coque. et le coller ensuite avec de la UHU acrylit.
NOTE : Veiller à son positionnement correct, car la
baguette centrale
ultérieurement sur ce renfort.
•
Coller l'un des renforts (10) sur le perçage pour la
jaumière du gouvernail.
•
Coller les deux renforts sous la planchette du servo
(11) de réglage des voiles (12) et le renfort pour le
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! No liability for printing errors. We reserve the right to introduce
modifications. Sous réserve de modifications! Nous ne sommes pas responsables d'éventuelles erreurs d'impression!
(25) devra reposer
35
