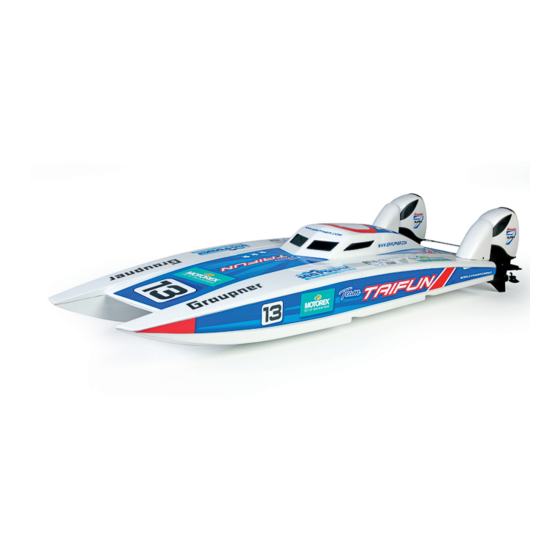

GRAUPNER Taifun Anleitung
Rennkatamaran für antrieb über zwei aussenborder
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für GRAUPNER Taifun
Inhaltszusammenfassung für GRAUPNER Taifun
- Seite 1 Anleitung Rennboot „Taifun“ Rennkatamaran für Antrieb über zwei Aussenborder No. 2280...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Für Ihre Notizen ................4 Einführung ...................5 Servicestellen................5 Bestimmungsgemäße Verwendung ........6 Lieferumfang ................6 Benötigtes Zubehör..............6 Konformitätserklärung .............7 Technische Daten ..............7 Funktionsbeschreibung ............7 Symbolbeschreibung ..............8 Sicherheitshinweise ..............8 Montage des Modells ...............9 Stückliste ...................12 Herstellen der elektrischen Verbindungen ......13 Ansteuern beider Motoren .............13 Telemetrieüberwachung ............13 Ersatzteile: .................13 3 / 14... -
Seite 4: Für Ihre Notizen
Für Ihre Notizen... -
Seite 5: Einführung
Modelle sicher zu steuern. Sollten beim Betrieb irgendwelche Schwierigkeiten auftauchen, nehmen Sie die Anleitung zu Hilfe oder fragen Sie Ihren Händler oder das Graupner Service Center. Aufgrund technischer Änderungen können die Informa tionen in dieser Anleitung ohne vorherige Ankündigung geändert werden. -
Seite 6: Bestimmungsgemäße Verwendung
Verwendung wird keine Garantie oder Haftung übernommen. Lesen Sie vorab die gesamte Anleitung gewissenhaft bevor Sie das Modul anschließen und einsetzen. Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtlicher Produkte; Änderungen des Lieferumfangs in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten. Zielgruppe Das Produkt ist kein Spielzeug. -
Seite 7: Konformitätserklärung
Sie finden die Vorgehensweise des Mischkanals in der Anleitung Teil 2 vom Sender. Funktionsbeschreibung Mit dem Rennboot Taifun hat man einen reinrassigen Rennkatam aran am Start. Die Geometrie des Rumpfes verleiht dem Modell ext- rem gute Fahreigenschaften auf dem Wasser inklusive scharfe Turns. -
Seite 8: Symbolbeschreibung
Kälte aus. Der Fernsteuerbetrieb darf nur bei „normalen“ Außentemperaturen durchgeführt werden, d. h. in einem Bereich von -10 °C bis +55 °C. Das Rennboot Taifun wurde zur Verwendung im Modellbau entwickelt und darf dem Verwen- dungszweck entsprechend nur dort eingesetzt werden. -
Seite 9: Montage Des Modells
Montage des Modells Die GFK Teile sind allesamt fertig beschnitten. Die Holz-Laserteile werden anhand der Bilder zusammengeklebt (Sekundenkleber No. 5821) Zum Einbau des Servosockels (4) in den Rumpf empfiehlt sich Sta- bilit Express No. 960.85. Die Position des Sockels ist mittig im Teilesatz 4 Rumpf vorgesehen. - Seite 10 Haken und Schlaufenband (20) zur Befesti- gung der Akkus verwenden. Die Gummimanschetten (8) können mit etwas Sekundenkleber fixiert werden oder alternativ mit Kabelbinder (optional unter No. S8436 bestellbar) Die Antenne des Empfängers stets nach aussen und so weit nach oben wie möglich legen, da die Wasseroberfläche das Funksi- gnal stark reflektieren kann.
- Seite 11 Dekorbogen aufkleben: Die Haube wird nach Verbinden der Akkus mit Klebeband No.531.19 verschlossen. Es kann auch zum besseren Handling während den Rennen die Steckbrücke No.21000.16 eingebaut werden. Wasserfestes Abklebeband No.531.19 11 / 14 2280_MP_V1...
-
Seite 12: Stückliste
Stückliste Positions- Bezeichnung Stück- nummer zahl Rumpf GFK No.2280.7 Haube GFK No.2280.8 Hutze GFK No.2280.9 Servoeinbausatz Holz No.2280.10 1 Set Gabelkopf mit Stift M2 No. 3538 Gewindestange M2 x 500 mm Aluminium Rohr 6 x 0,5 mm Gummimanschette schwarz No.3356 Gestängeanschluß... -
Seite 13: Herstellen Der Elektrischen Verbindungen
Regler 1 auf Kanal 1 gesteckt. Regler 2 auf Kanal 6. Programmierung siehe Anleitung Sender. Telemetrieüberwachung Der enorme Vorteil unseres Graupner Hott Systems ist die Überwa- chung aller Parameter durch die eigens entwickelte Sensorik. Das Telemetriekabel eines von beiden Reglern wird in Kanal 5 gesteckt. -
Seite 14: Optionales Zubehör
Optionales Zubehör: mz-12 Pro No. S1002.Pro77DE 100 A Regler No. S3030 X8-E No.S1008.DE Haube weiss No. 1996.7 Haube weiss No. 1996.6 Power Seven No. 1996 Haube weiss No. 1996.5 Akku No. 78145.3 Wasserkühlung No. 6645.1 Motor 4.300 KV No.6645 Propeller 31 mm No. 1996. 3 Propeller 29 mm No.1996.2 Notausstecker No.21000.16 MOTOREX All Clear...
