5.3 Anschlüsse
5.3.1 Musiksteuerung
Das Musiksignal wird über das eingebaute Kondensatormikrofon aufgenommen und es ist somit keine
weitere Verbindung zur Signalquelle erforderlich.

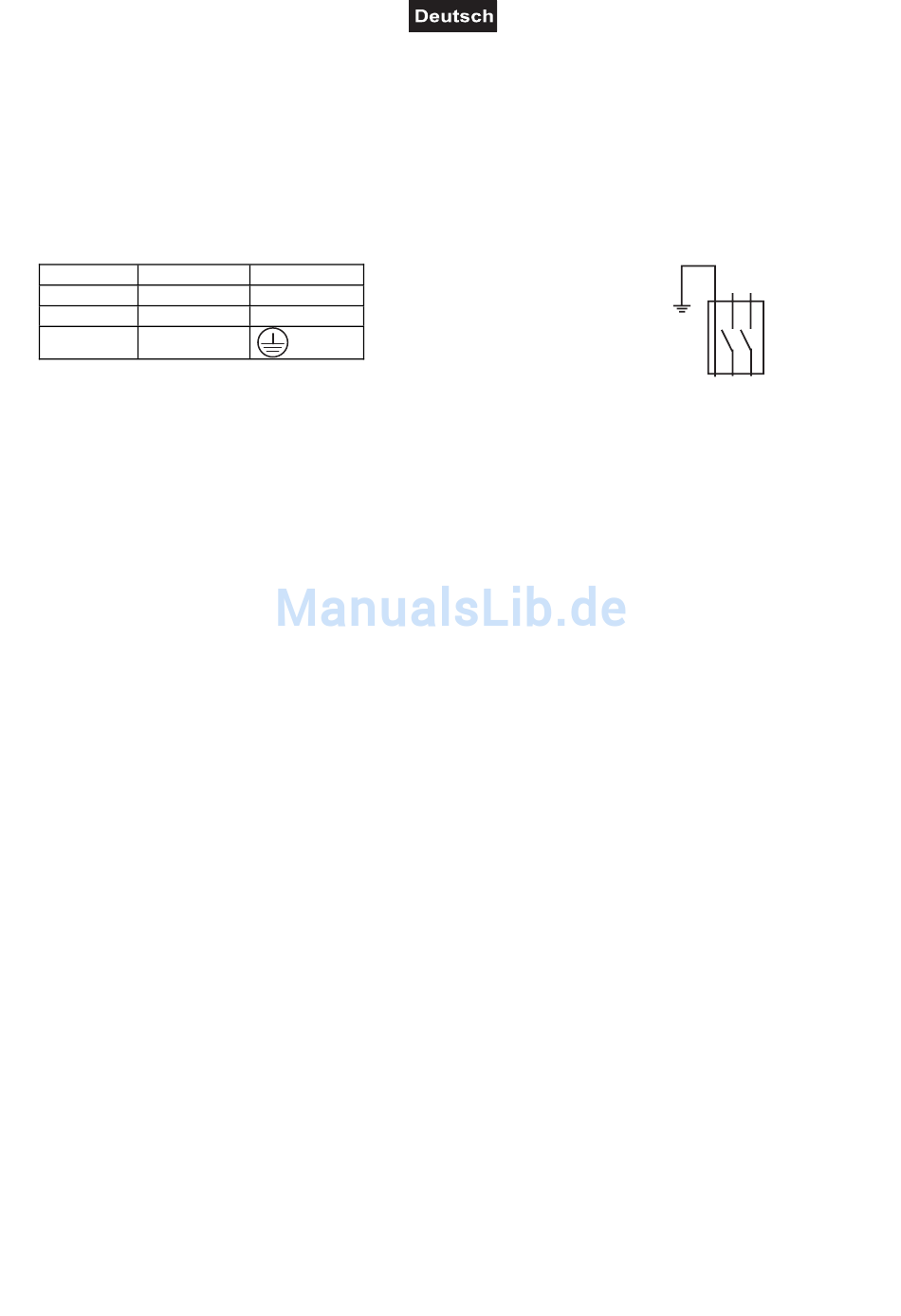

Anschluss ans Netz
Schließen Sie das Gerät über den Netzstecker ans Netz an.
Die Belegung der Anschlussleitungen ist wie folgt:
Leitung
Pin
Braun
Außenleiter
Blau
Neutralleiter
Gelb/Grün
Schutzleiter
Der Schutzleiter muss unbedingt angeschlossen werden!
Wenn das Gerät direkt an das örtliche Stromnetz angeschlossen wird, muss eine Trennvorrichtung mit
mindestens 3 mm Kontaktöffnung an jedem Pol in die festverlegte elektrische Installation eingebaut werden.
Das Gerät darf nur an eine Elektroinstallation angeschlossen werden, die den VDE-Bestimmungen
DIN VDE 0100 entspricht. Die Hausinstallation muss mit einem Fehlerstromschutzschalter (RCD) mit 30 mA
Bemessungsdifferenzstrom ausgestattet sein.
5.3.3 Ausgänge
Die Ausgänge gehen über vier Schutzkontaktsteckdosen.
Über die Ausgangsbuchsen schließen Sie Ihre Verbraucher an. Die maximale Nennleistung beträgt pro
Kanal 1150 W. Bitte beachten Sie, dass der maximale Gesamtstrom von 16 A niemals überschritten werden
darf!
5.3.4 Master/Slave-Betrieb
Im Master/Slave-Betrieb lassen sich mehrere Geräte synchronisieren, die dann von einem Mastergerät
gesteuert werden.
An der Unterseite des DTB-403/SHORT MK2 befinden sich eine Link Out- und eine Link In-Buchse, über die
sich mehrere Geräte miteinander verbinden lassen.
Wählen Sie das Gerät aus, das zur Steuerung der Effekte dienen soll. Dieses Gerät arbeitet dann als
Master-Gerät und steuert alle weiteren Slave-Geräte, die über ein optionales Verbindungskabel mit dem
Master-Gerät verbunden werden. Stecken Sie das Verbindungskabel in die Out-Buchse und verbinden Sie
die Leitung mit der In-Buchse des nächsten Gerätes.
International
L
N
9/21
ANSCHLÜSSE
Netzanschluss
L
N
Externe Sicherung
empfohlen
Zum Gerät
70064440_V_1_0.DOC
