3 Aufstellen / Installieren
3.1

Transportieren/Lagern

Transportieren Sie den Wasser-Wärmetauscher nur entleert.
Lagern Sie den gespülten und entleerten Wasser-Wärmetauscher nur in
Innenräumen mit nicht-aggressiver Atmosphäre.

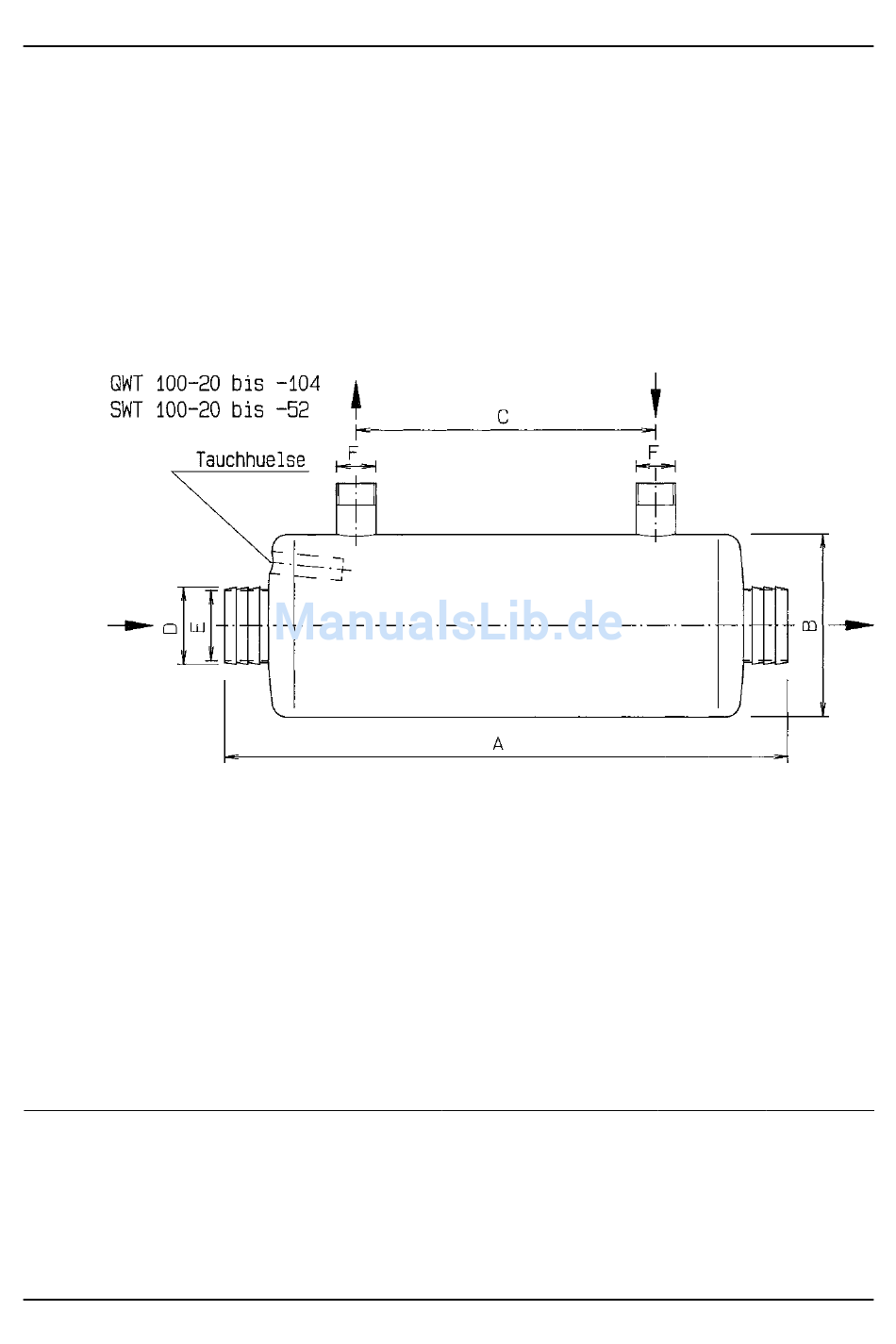

3.2 Aufstell- und Anschlußmaße
Badewasser
Sekundärseite
Artikel
QWT 100-20
QWT 100-30
QWT 100-40
QWT 100-70
QWT 100-104
SWT 100-20
SWT 100-25
SWT 100-40
SWT 100-52
8
A B
mm mm Ø
275 125
315 125
385 125
520 190
660 190
530 153
710 153
800 190
1090 190
C D
mm NW
90 50
135 50
205 50
290 50
430 60
335 50
520 50
570 50
870 50
Primärseite
E F
Zoll Zoll
1 / /
1 3
2 4
1 / /
1 3
2 4
1 / /
1 3
2 4
1 / 1
1
2
2 1
1 / /
1 3
2 4
1 / /
1 3
2 4
1 / 1
1
2
1 / 1
1
2
