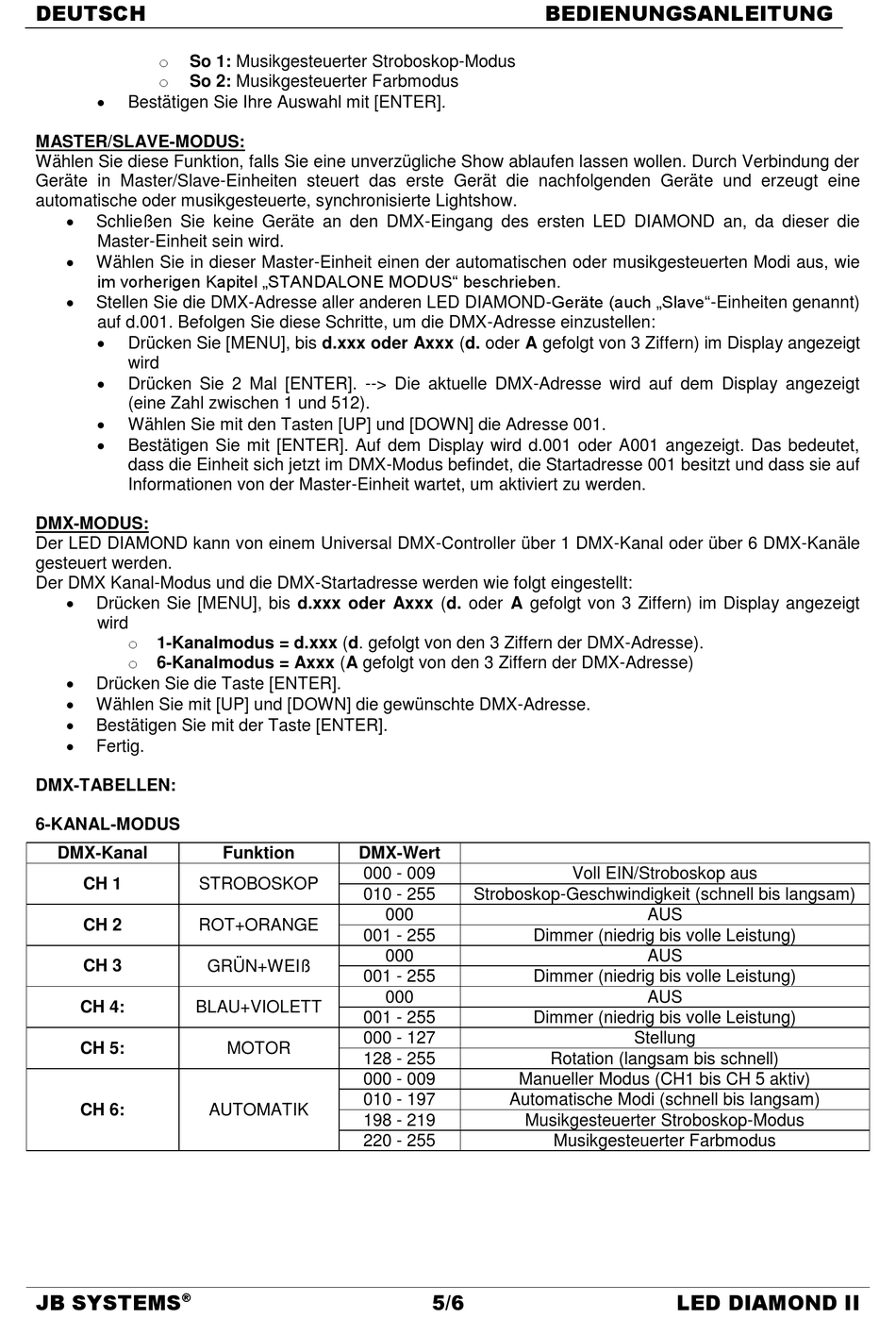

JB Systems LED Diamond II Bedienungsanleitung Seite 7

DEUTSCH
o
So 1: Musikgesteuerter Stroboskop-Modus
o
So 2: Musikgesteuerter Farbmodus

Bestätigen Sie Ihre Auswahl mit [ENTER].
MASTER/SLAVE-MODUS:
Wählen Sie diese Funktion, falls Sie eine unverzügliche Show ablaufen lassen wollen. Durch Verbindung der
Geräte in Master/Slave-Einheiten steuert das erste Gerät die nachfolgenden Geräte und erzeugt eine
automatische oder musikgesteuerte, synchronisierte Lightshow.

Schließen Sie keine Geräte an den DMX-Eingang des ersten LED DIAMOND an, da dieser die
Master-Einheit sein wird.

Wählen Sie in dieser Master-Einheit einen der automatischen oder musikgesteuerten Modi aus, wie
im vorherigen Kapitel „STANDALONE MODUS" beschrieben.

Stellen Sie die DMX-Adresse aller anderen LED DIAMOND-Geräte (auch „Slave"-Einheiten genannt)
auf d.001. Befolgen Sie diese Schritte, um die DMX-Adresse einzustellen:

Drücken Sie [MENU], bis d.xxx oder Axxx (d. oder A gefolgt von 3 Ziffern) im Display angezeigt
wird

Drücken Sie 2 Mal [ENTER]. --> Die aktuelle DMX-Adresse wird auf dem Display angezeigt
(eine Zahl zwischen 1 und 512).

Wählen Sie mit den Tasten [UP] und [DOWN] die Adresse 001.

Bestätigen Sie mit [ENTER]. Auf dem Display wird d.001 oder A001 angezeigt. Das bedeutet,
dass die Einheit sich jetzt im DMX-Modus befindet, die Startadresse 001 besitzt und dass sie auf
Informationen von der Master-Einheit wartet, um aktiviert zu werden.
DMX-MODUS:
Der LED DIAMOND kann von einem Universal DMX-Controller über 1 DMX-Kanal oder über 6 DMX-Kanäle
gesteuert werden.
Der DMX Kanal-Modus und die DMX-Startadresse werden wie folgt eingestellt:

Drücken Sie [MENU], bis d.xxx oder Axxx (d. oder A gefolgt von 3 Ziffern) im Display angezeigt
wird
o
1-Kanalmodus = d.xxx (d. gefolgt von den 3 Ziffern der DMX-Adresse).
o
6-Kanalmodus = Axxx (A gefolgt von den 3 Ziffern der DMX-Adresse)

Drücken Sie die Taste [ENTER].

Wählen Sie mit [UP] und [DOWN] die gewünschte DMX-Adresse.

Bestätigen Sie mit der Taste [ENTER].

Fertig.
DMX-TABELLEN:
6-KANAL-MODUS
DMX-Kanal
CH 1 STROBOSKOP
CH 2 ROT+ORANGE
CH 3
CH 4: BLAU+VIOLETT
CH 5:
CH 6:
JB SYSTEMS
®
Funktion DMX-Wert
000 - 009
010 - 255
001 - 255
GRÜN+WEIß
001 - 255
001 - 255
000 - 127
MOTOR
128 - 255
000 - 009
010 - 197
AUTOMATIK
198 - 219
220 - 255
BEDIENUNGSANLEITUNG
Stroboskop-Geschwindigkeit (schnell bis langsam)
000
Dimmer (niedrig bis volle Leistung)
000
Dimmer (niedrig bis volle Leistung)
000
Dimmer (niedrig bis volle Leistung)
Rotation (langsam bis schnell)
Manueller Modus (CH1 bis CH 5 aktiv)
Automatische Modi (schnell bis langsam)
Musikgesteuerter Stroboskop-Modus
Musikgesteuerter Farbmodus
5/6
Voll EIN/Stroboskop aus
AUS
AUS
AUS
Stellung
