DEUTSCH

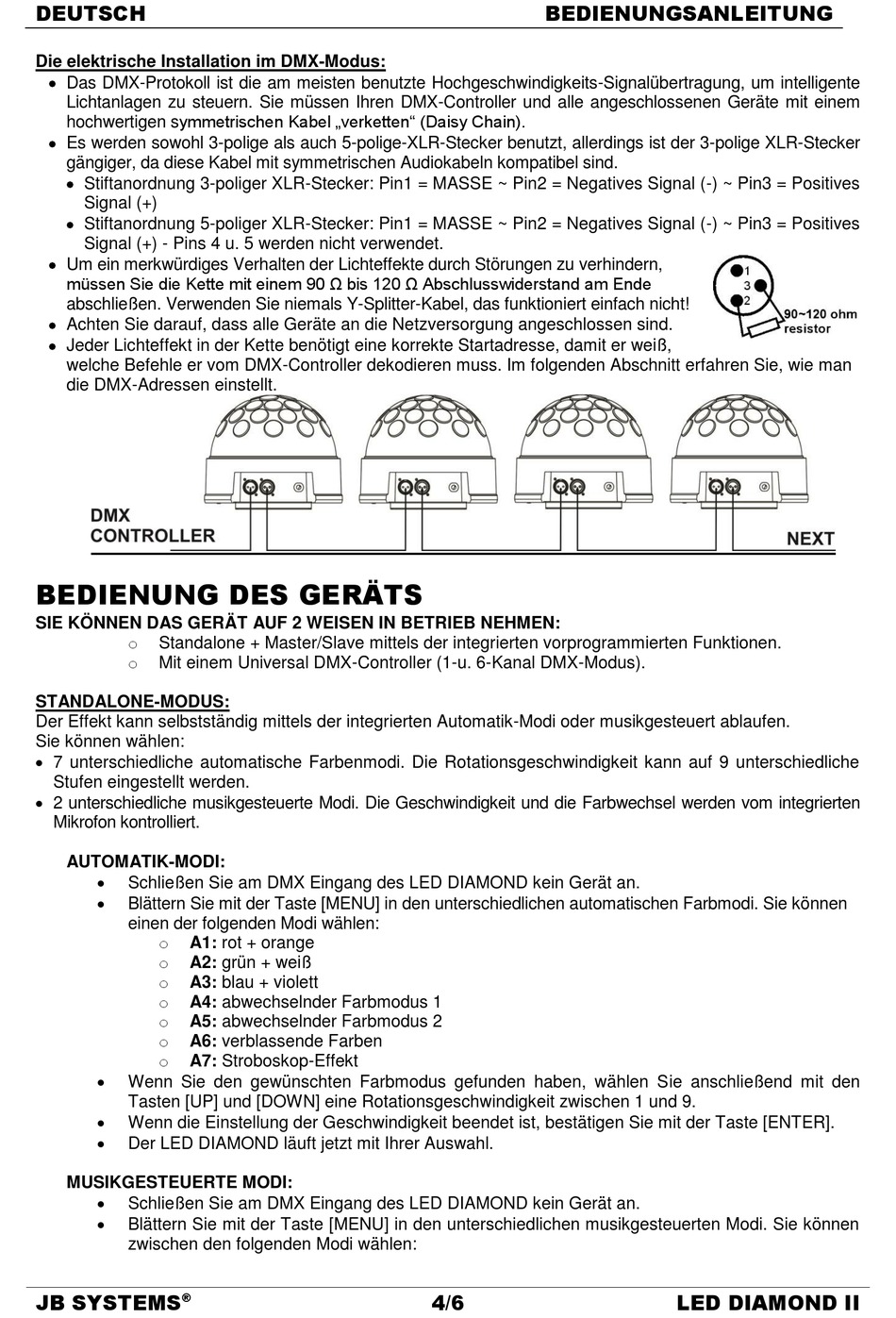

Die elektrische Installation im DMX-Modus:
 Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung, um intelligente
Lichtanlagen zu steuern. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit einem
hochwertigen symmetrischen Kabel „verketten" (Daisy Chain).
 Es werden sowohl 3-polige als auch 5-polige-XLR-Stecker benutzt, allerdings ist der 3-polige XLR-Stecker
gängiger, da diese Kabel mit symmetrischen Audiokabeln kompatibel sind.
 Stiftanordnung 3-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives
Signal (+)
 Stiftanordnung 5-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-) ~ Pin3 = Positives
Signal (+) - Pins 4 u. 5 werden nicht verwendet.
 Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern,
müssen Sie die Kette mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende
abschließen. Verwenden Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
 Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind.
 Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, damit er weiß,
welche Befehle er vom DMX-Controller dekodieren muss. Im folgenden Abschnitt erfahren Sie, wie man
die DMX-Adressen einstellt.
BEDIENUNG DES GERÄTS
SIE KÖNNEN DAS GERÄT AUF 2 WEISEN IN BETRIEB NEHMEN:
o
Standalone + Master/Slave mittels der integrierten vorprogrammierten Funktionen.
o
Mit einem Universal DMX-Controller (1-u. 6-Kanal DMX-Modus).
STANDALONE-MODUS:
Der Effekt kann selbstständig mittels der integrierten Automatik-Modi oder musikgesteuert ablaufen.
Sie können wählen:
 7 unterschiedliche automatische Farbenmodi. Die Rotationsgeschwindigkeit kann auf 9 unterschiedliche
Stufen eingestellt werden.
 2 unterschiedliche musikgesteuerte Modi. Die Geschwindigkeit und die Farbwechsel werden vom integrierten
Mikrofon kontrolliert.
AUTOMATIK-MODI:

Schließen Sie am DMX Eingang des LED DIAMOND kein Gerät an.

Blättern Sie mit der Taste [MENU] in den unterschiedlichen automatischen Farbmodi. Sie können
einen der folgenden Modi wählen:
o
A1: rot + orange
o
A2: grün + weiß
o
A3: blau + violett
o
A4: abwechselnder Farbmodus 1
o
A5: abwechselnder Farbmodus 2
o
A6: verblassende Farben
o
A7: Stroboskop-Effekt

Wenn Sie den gewünschten Farbmodus gefunden haben, wählen Sie anschließend mit den
Tasten [UP] und [DOWN] eine Rotationsgeschwindigkeit zwischen 1 und 9.

Wenn die Einstellung der Geschwindigkeit beendet ist, bestätigen Sie mit der Taste [ENTER].

Der LED DIAMOND läuft jetzt mit Ihrer Auswahl.
MUSIKGESTEUERTE MODI:

Schließen Sie am DMX Eingang des LED DIAMOND kein Gerät an.

Blättern Sie mit der Taste [MENU] in den unterschiedlichen musikgesteuerten Modi. Sie können
zwischen den folgenden Modi wählen:
