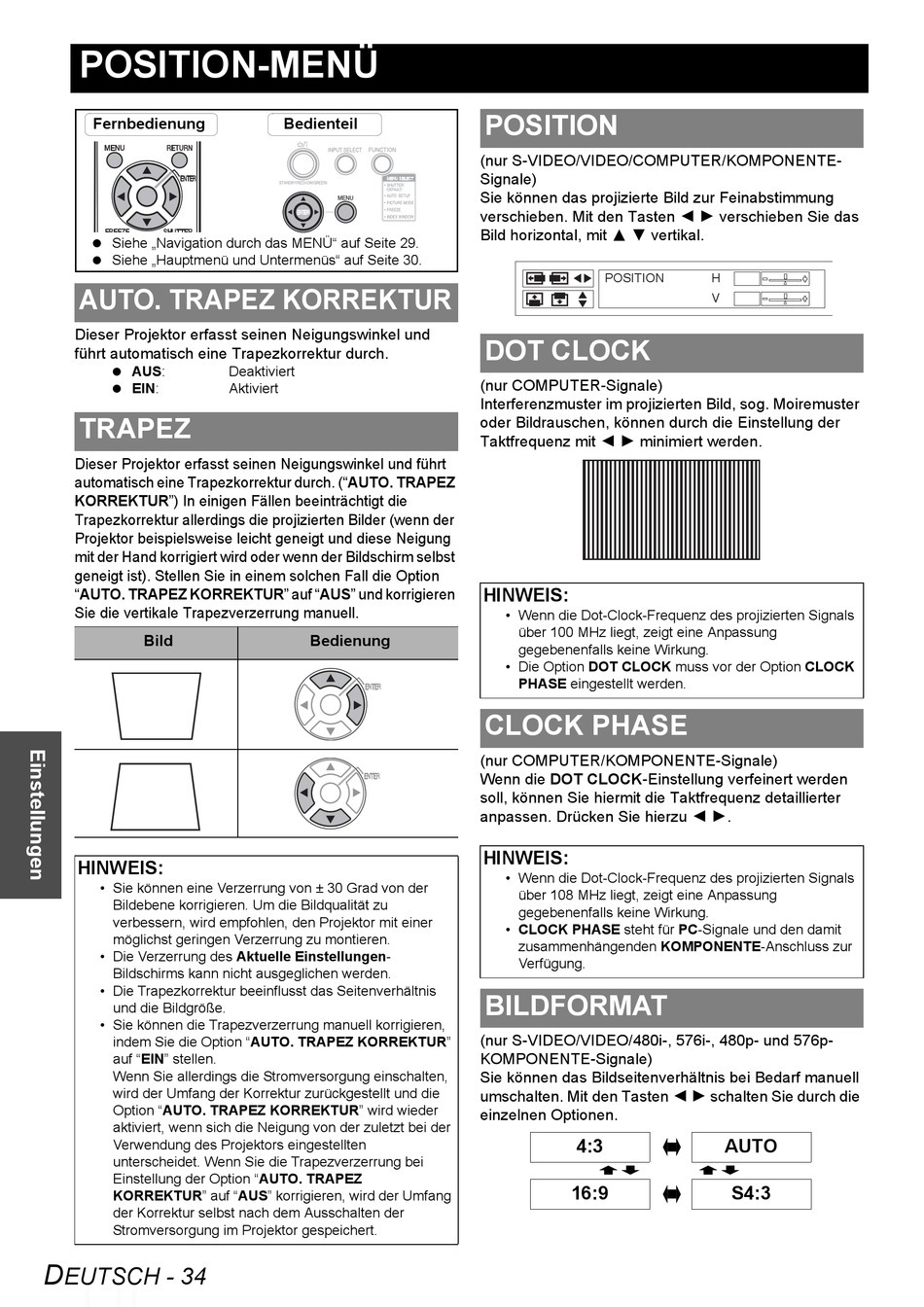

POSITION-MENÜ
Fernbedienung
Siehe „Navigation durch das MENÜ" auf Seite 29.
Siehe „Hauptmenü und Untermenüs" auf Seite 30.
AUTO. TRAPEZ KORREKTUR
Dieser Projektor erfasst seinen Neigungswinkel und
führt automatisch eine Trapezkorrektur durch.
AUS:
EIN:
TRAPEZ
Dieser Projektor erfasst seinen Neigungswinkel und führt
automatisch eine Trapezkorrektur durch. ("AUTO. TRAPEZ
KORREKTUR") In einigen Fällen beeinträchtigt die
Trapezkorrektur allerdings die projizierten Bilder (wenn der
Projektor beispielsweise leicht geneigt und diese Neigung
mit der Hand korrigiert wird oder wenn der Bildschirm selbst
geneigt ist). Stellen Sie in einem solchen Fall die Option
"AUTO. TRAPEZ KORREKTUR" auf "AUS" und korrigieren
Sie die vertikale Trapezverzerrung manuell.
HINWEIS:
• Sie können eine Verzerrung von ± 30 Grad von der
Bildebene korrigieren. Um die Bildqualität zu
verbessern, wird empfohlen, den Projektor mit einer
möglichst geringen Verzerrung zu montieren.
• Die Verzerrung des Aktuelle Einstellungen-
Bildschirms kann nicht ausgeglichen werden.
• Die Trapezkorrektur beeinflusst das Seitenverhältnis
und die Bildgröße.
• Sie können die Trapezverzerrung manuell korrigieren,
indem Sie die Option "AUTO. TRAPEZ KORREKTUR"
auf "EIN" stellen.
Wenn Sie allerdings die Stromversorgung einschalten,
wird der Umfang der Korrektur zurückgestellt und die
Option "AUTO. TRAPEZ KORREKTUR" wird wieder
aktiviert, wenn sich die Neigung von der zuletzt bei der
Verwendung des Projektors eingestellten
unterscheidet. Wenn Sie die Trapezverzerrung bei
Einstellung der Option "AUTO. TRAPEZ
KORREKTUR" auf "AUS" korrigieren, wird der Umfang
der Korrektur selbst nach dem Ausschalten der
Stromversorgung im Projektor gespeichert.
D
EUTSCH - 34
Bedienteil
Deaktiviert
Aktiviert
Bedienung
POSITION
(nur S-VIDEO/VIDEO/COMPUTER/KOMPONENTE-
Signale)
Sie können das projizierte Bild zur Feinabstimmung
verschieben. Mit den Tasten I H verschieben Sie das
Bild horizontal, mit F G vertikal.
POSITION
DOT CLOCK
(nur COMPUTER-Signale)
Interferenzmuster im projizierten Bild, sog. Moiremuster
oder Bildrauschen, können durch die Einstellung der
Taktfrequenz mit I H minimiert werden.
HINWEIS:
• Wenn die Dot-Clock-Frequenz des projizierten Signals
über 100 MHz liegt, zeigt eine Anpassung
gegebenenfalls keine Wirkung.
• Die Option DOT CLOCK muss vor der Option CLOCK
PHASE eingestellt werden.
CLOCK PHASE
(nur COMPUTER/KOMPONENTE-Signale)
Wenn die DOT CLOCK-Einstellung verfeinert werden
soll, können Sie hiermit die Taktfrequenz detaillierter
anpassen. Drücken Sie hierzu I H.
HINWEIS:
• Wenn die Dot-Clock-Frequenz des projizierten Signals
über 108 MHz liegt, zeigt eine Anpassung
gegebenenfalls keine Wirkung.
• CLOCK PHASE steht für PC-Signale und den damit
zusammenhängenden KOMPONENTE-Anschluss zur
Verfügung.
BILDFORMAT
(nur S-VIDEO/VIDEO/480i-, 576i-, 480p- und 576p-
KOMPONENTE-Signale)
Sie können das Bildseitenverhältnis bei Bedarf manuell
umschalten. Mit den Tasten I H schalten Sie durch die
einzelnen Optionen.
4:3
16:9
H
V
AUTO
S4:3
