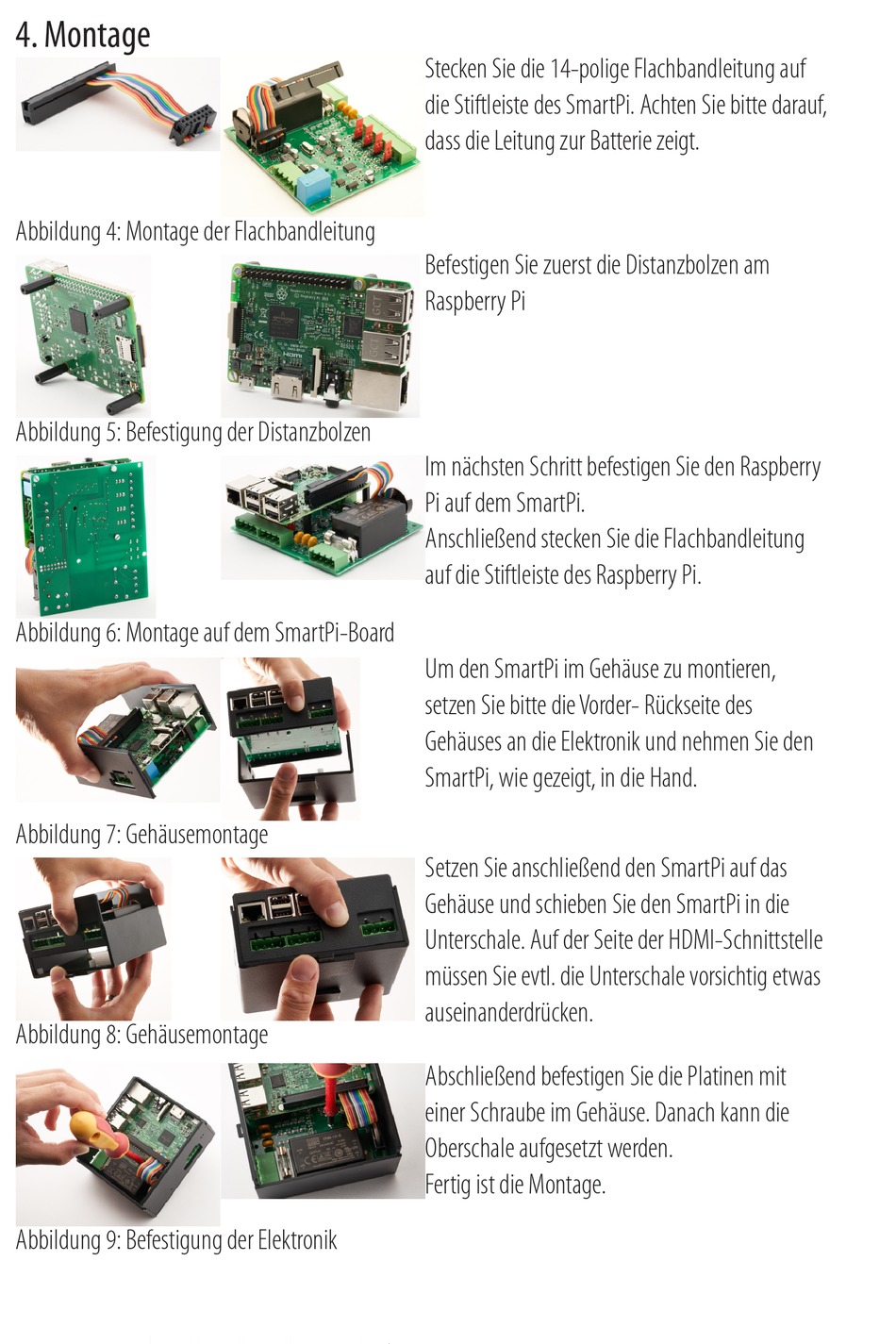

4. Montage
Abbildung 4: Montage der Flachbandleitung
Abbildung 5: Befestigung der Distanzbolzen
Abbildung 6: Montage auf dem SmartPiBoard
Abbildung 7: Gehäusemontage
Abbildung 8: Gehäusemontage
Abbildung 9: Befestigung der Elektronik
Stecken Sie die 14polige Flachbandleitung auf
die Stiftleiste des SmartPi. Achten Sie bitte darauf,
dass die Leitung zur Batterie zeigt.
Befestigen Sie zuerst die Distanzbolzen am
Raspberry Pi
Im nächsten Schritt befestigen Sie den Raspberry
Pi auf dem SmartPi.
Anschließend stecken Sie die Flachbandleitung
auf die Stiftleiste des Raspberry Pi.
Um den SmartPi im Gehäuse zu montieren,
setzen Sie bitte die Vorder Rückseite des
Gehäuses an die Elektronik und nehmen Sie den
SmartPi, wie gezeigt, in die Hand.
Setzen Sie anschließend den SmartPi auf das
Gehäuse und schieben Sie den SmartPi in die
Unterschale. Auf der Seite der HDMISchnittstelle
müssen Sie evtl. die Unterschale vorsichtig etwas
auseinanderdrücken.
Abschließend befestigen Sie die Platinen mit
einer Schraube im Gehäuse. Danach kann die
Oberschale aufgesetzt werden.
Fertig ist die Montage.
