8. Weboberfläche
Die Weboberfläche erreichen Sie unter http://<IPAdresse>:1080
Auf der Webseite werden zur Zeit die aktuellen Werte der Leistung, Strom, Spannung, Cos Phi und
Frequenz angezeigt.
Eine Balkenanzeige zeigt den die Energie der letzten 8 Tage an.

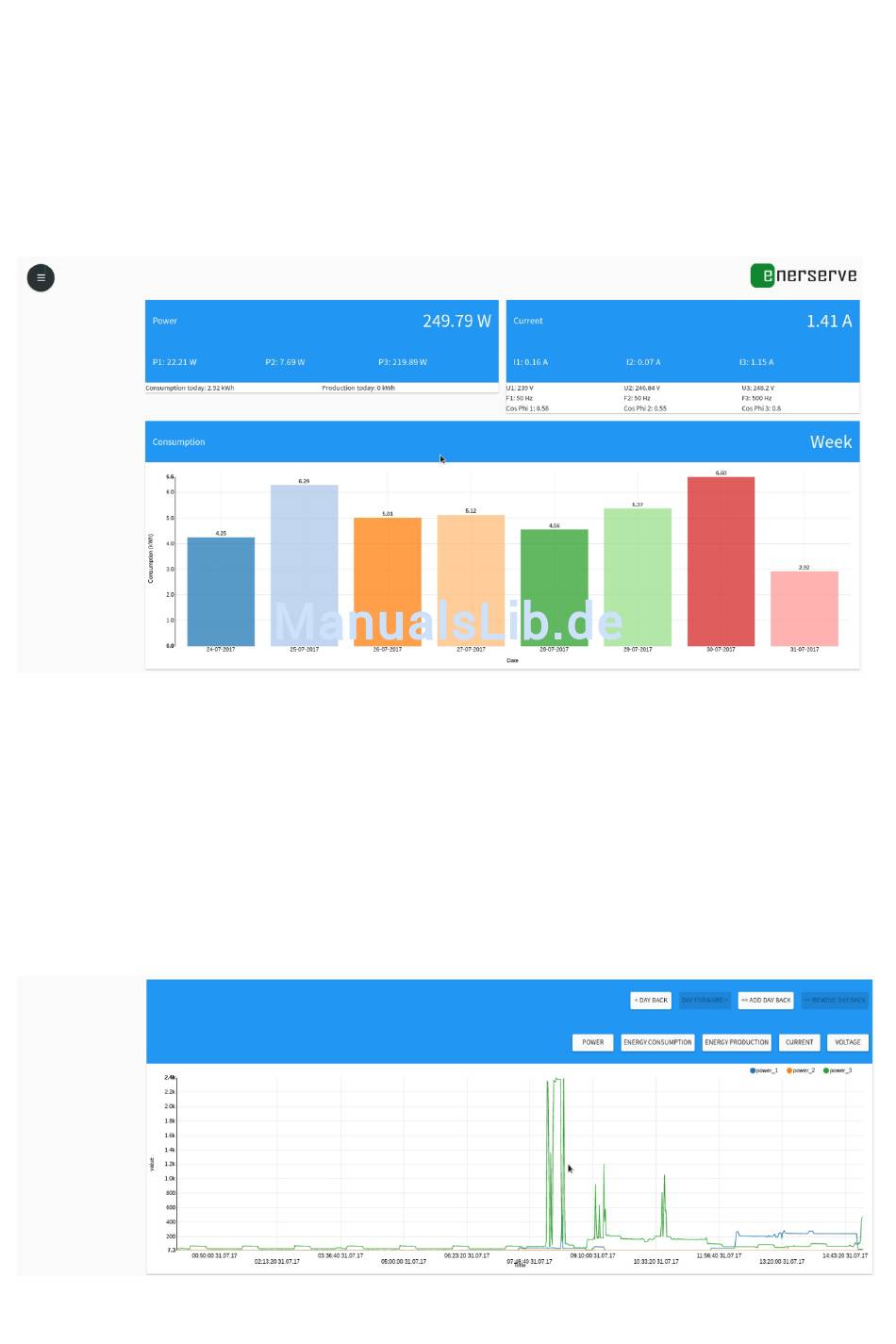

Abbildung 12: Anzeige der aktuellen Werte und des Energieverbrauch der letzten 8 Tage.
Darunter (Abbildung 13) befindet sich die Anzeige des Tagesverlaufs aller gemessenen Werte. Ein
Klick auf den Button des entsprechenden Werts fügt den Wert dem Tagesverlauf hinzu. Ein erneuter
Klick entfernt diesen wieder.
Über den Button "Day back" kann ein Tag zurückgegangen werden. Der Button "Day forward"
springt einen Tag vor. Über die Buttons "Add day back" und "Remove day back" kann die
Tagesansicht auf mehrere Tage erweitert oder gekürzt werden.
Abbildung 13: Tagesverlauf
