Inhaltszusammenfassung für Termikel BO 6000 YL

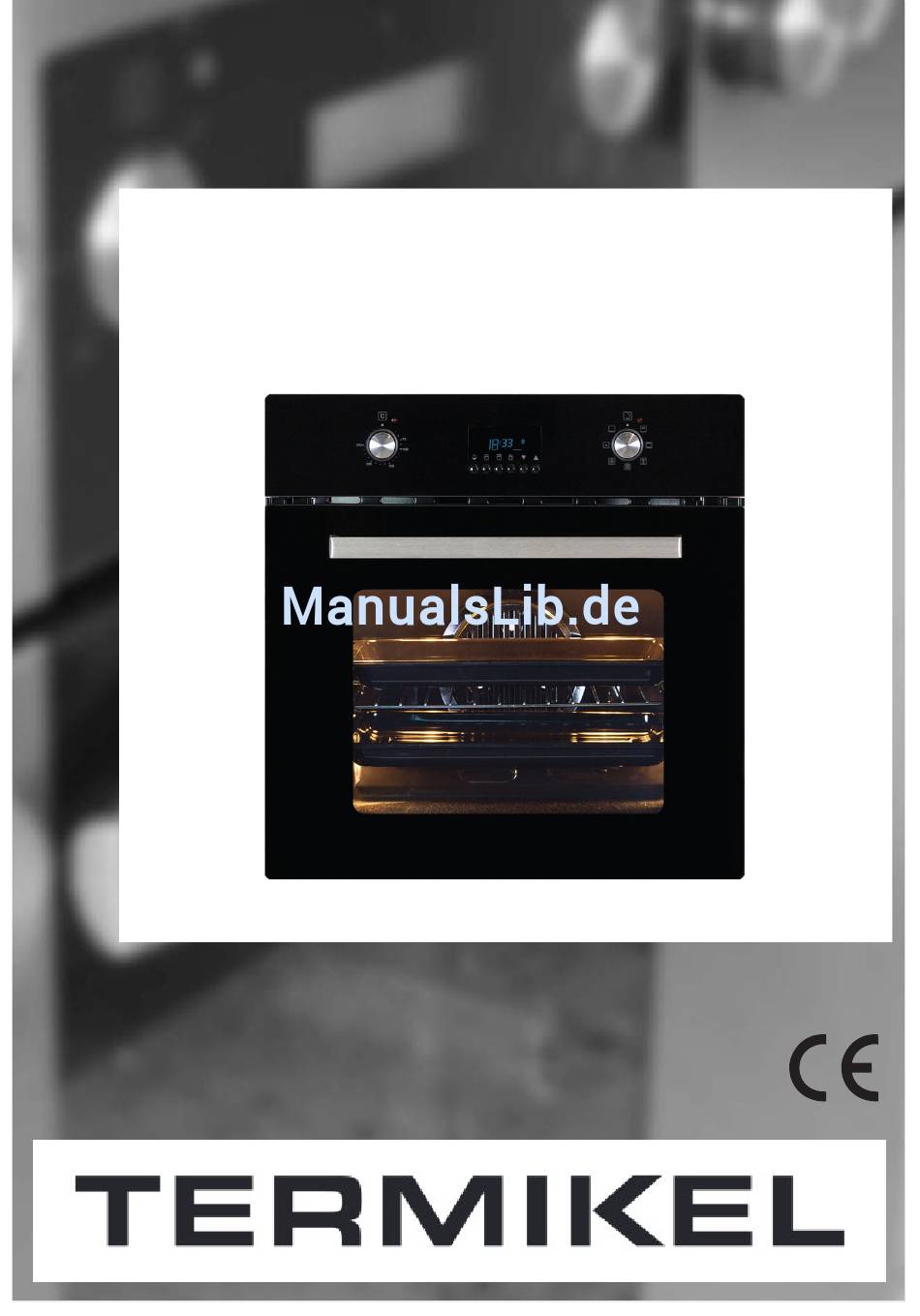

- Seite 1 Montage- und Bedienungsanleitung Einbau-Backofen BO 6000 YL/AN/GR/CR/BU/S/W/BLAU...
- Seite 2 Bestandteil des Gerätes und sollte deshalb sorgfältig aufbewahrt werden sowie bei einem etwaigen Besitzerwechsel zusammen mit dem Gerät an den neuen Eigentümer ausgehändigt wer- den. Viel Vergnügen und immer gutes Gelingen mit Ihrem neuen Gerät wünscht Ihnen Ihr Termikel-Team Termikel Deutschland GmbH Spenglerstraße 22 D-59067 Hamm eMail info@termikel.de www.termikel.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt Seite Thema Begrüßung Inhalt Technischer Kundendienst Wichtige Sicherheitsinformationen Gerätevorstellung, Lieferumfang Bedienung - Bedienblende - Versenkbare Bedienelemente Backbetrieb - Backofen in Betrieb nehmen - Backofen einschalten, Betriebsart wählen und Temperatur einstellen Übersicht und Beschreibung der Betriebsarten (Backofenfunktionen) - Backraumbeleuchtung - Backen auf mehreren Ebenen gleichzeitig - Geeignete Backformen Elektronische Schaltuhr Grillen im Backofen... -
Seite 4: Technischer Kundendienst
Geringfügige Störungen oder Störungen durch Fehlbedienung können oft leicht durch den Benutzer selbst, ohne unnötige Kosten zu verursachen, behoben werden. Bei ernsthaften Problemen wenden Sie sich bitte an unseren Technischen Kundendienst: Termikel Technischer Kundendienst Telefon 0 800 88 3333 0* Deutschen *(bundesweite Service-Hotline,gebührenfrei aus dem Fesnetz der Deutshen Telekom) -
Seite 5: Wichtige Sicherheitsinformationen
Dieses Gerät ist ausschließlich für die Zubereitung von Lebensmitteln im privaten Haushalt oder unter ähnliche Bedingungen bestimmt. Es ist nicht für den gewerblichen Einsatz geeignet! Termikel Deutschland GmbH haftet nicht für Schäden die durch unsachgemäße Nutzung, Nichtbeachtung der Bedienungsanleitung oder zweckfremde Verwendung entstanden sind! Sicherheit für Kinder... - Seite 6 Wichtige Sicherheitsinformationen (Fortsetzung) Vorsicht beim Benutzen von anderen Elektrogeräten in der Nähe des Herdes bzw. des Backofens! Die Netzanschlussleitungen dieser Geräte dürfen nie mit den heißen Kochplatten in Berührung kommen oder von der heißen Backofentür eingeklemmt werden! Kurzschlussgefahr! Bewahren Sie nie brennbaren Gegenstände im Backofen auf! Brandgefahr! Legen Sie im Backraum keine Aluminiumfolie aus und stellen Sie keine Pfannen, Töpfe usw.
-
Seite 7: Gerätevorstellung, Lieferumfang
(modellabhangig) Gerätevorstellung, Lieferumfang 1 Bedienblende mit versenk- baren Bedienelementen Kontrolleuchte Temperaturregler Drehschalter Betriebsarten (Backfunktionen) 5 Elektronische Schaltuhr 6 Backraumtür 7 Türgriff (wärmeisoliert) 8 Auflagegitter (Einschubebenen) 9 Teleskopschienen (optionales Sonderzubehör) 10 Heißluftgebläse (nicht bei BO 6111) 11 Transport-Griffmulde (beidseitig) 12 Unteres Heizelement (verdeckt) 13 Oberes Heizelement 14 Grill-Heizelement 15 Innenraumbeleuchtung... -
Seite 8: Versenkbare Bedienelemente
Bedienblende BO 6000 Kontrollleuchte "Temperatur EIN" Kontrollleuchte "Backofen EIN" Elektronische Schaltuhr Temperaturregler Drehschalter „Betriebsarten“ (Backfunktionen) Die obige Abbildung dient als Modellbeispiel. Je nach Modell kann die Ausstattung (z.B. Anzahl der Betriebsarten oder elektronische Schaltuhr) und das Aussehen der Bedienblende im Original abweichen. Versenkbare Bedienelemente Die Bedienelemente dieser Modelle sind ver- senkbar ausgeführt. -
Seite 9: Backbetrieb
Backbetrieb Einbrennen der Emaille-Beschichtung Vor einer ersten Benutzung des Backofens muss das Emaille im Backraum und an den Backblechen “eingebrannt” werden. Gehen Sie dabei folgendermaßen vor: Backraum und Backbleche feucht aus- bzw. abwischen. Achten sie vor allem darauf, dass sich keine Verpackungsreste mehr im Backraum befinden! Anschließend Backbleche einlegen. -
Seite 10: Übersicht Und Beschreibung Der Betriebsarten (Backofenfunktionen)
Backbetrieb Backbetrieb Übersicht und Beschreibung der Betriebsarten (Backofenfunktionen) Großflächengrill Grillheizkörper und oberer Heizkörper sind zusammen in Betrieb. Ideal zum Überbacken oder Grillen von Fleisch, Aufläufen , Toast usw. Ober- und Unterhitze Der obere und der untere Heizkörper sind in Betrieb. Die Wärme wird gleichmäßig an das Gargut abgegeben. -
Seite 11: Backraumbeleuchtung
Backbetrieb Backraumbeleuchtung Die Backraumbeleuchtung schaltet sich immer ein wenn Sie den Backofen in Betrieb nehmen. Um den Backofeninnenraum z.B. zu Reinigungszwecken zu beleuchten, drehen Sie den Temperatur- in die 0 C Einstellung regler einfach ganz zurück (bis Anschlag gegen den Uhrzeigersinn) und schalten Sie den Backofen den Uhrzeigersinn) und schalten Sie den Backofen in eine Betriebsart ohne Gebläseeinsatz. -
Seite 12: Elektronische Schaltuhr
Elektronische Schaltuhr EINSTELLUNG DER REALEN TAGESUHRZEIT Die Uhr kann nur eingestellt werden, wenn kein Garprogramm am Laufen ist. Auf dem Display sind nur die Uhrzeit und das an- und ausleuchtende Handzeichen zu sehen. Drücken Sie die Taste Auf dem Display beginnen die zwei Punkte zwischen Stunde und Minute an- und auszuleuchten. - Seite 13 (MANUELLES) GAREN OHNE PROGRAMM 4. Dieser eingegebene Wert stellt schließlich den Strom der Uhr ab Dies bedeutet, dass Sie den Garablauf selbst starten und selbst und das ausgewählte Alarmsignal fängt an zu klingeln. Während beenden, ohne ein Programm einzustellen. Falls ein vorher dessen beginnt das HAND Zeichen an- und auszuleuchten.
- Seite 14 4. Während der Ofen im Wartemodus ist, können Sie die Uhrzeit, zu der der Garablauf beendet werden soll, durch Drücken der Taste sehen und die Garzeit durch Drücken der Taste. 5. Der Ofen wird 1 Stunde und 15 Minuten später, also um 19:45 Uhr in Betrieb treten.
-
Seite 15: Grillen Im Backofen
Grillen im Backofen Bringen Sie den Drehschalter „Betriebsarten“ in die Position “Großflächengrill” oder “Grill-/Bratsystem” (modellabhängig). • Legen Sie ein Backblech ein um herabtropfendes Fett und Fleischsaft aufzufangen. Gießen sie etwas Wasser in das Backblech um es später leicht reinigen zu können. •... -
Seite 16: Praktische Tipps Zum Täglichen Betrieb
Praktische Tipps zum täglichen Betrieb Braten Zum Braten kann die Betriebsart „Ober-/Unterhitze”, „Heißluft Professional” oder „Grill-/Bratsystem” verwendet werden. Im offenen Geschirr bräunt der Braten schneller. Für sehr große Braten eignet sich der Rost in Verbindung mit der Fettpfanne. Benutzen Sie Geschirr aus Emaille, Ton (z.B. Römertopf), feuerfe- stem Glas oder aus Gusseisen. - Seite 17 Praktische Tipps zum Betrieb (Fortsetzung) Grillen und Gratinieren (Überbacken) Zu diesen Zwecken können die Betriebsarten „Großflächengrill” oder “Grill-/Bratsystem” verwen- det werden (modellabhängig). • Bei Grillbetrieb Kinder und Haustiere grundsätzlich fernhalten bzw. beaufsichtigen! • Vorsicht Verbrennungsgefahr! Durch die starke Hitze sind Teile des Backofens sehr heiß. Unbedingt hitzefeste Küchenhandschuhe und eine Grillzange verwenden! •...
-
Seite 18: Reinigung Und Pflege
Reinigung und Pflege Achtung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein. Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten! Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. Geräte-Außenseite reinigen: • Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen. •... - Seite 19 • Glasabdeckung wieder anbringen und durch Drehen im Uhrzeigersinn (nach rechts) einschrau- ben bis Widerstand spürbar wird. • Tuch vom Backraumboden entfernen und Herd wieder an das Stromnetz anschließen. Vor dem Austausch der Backraumlampe das Gerät unbedingt ausschalten, Sicherungen heraus- drehen bzw.
-
Seite 20: Einbau / Montage
Transporthinweise Bewahren Sie den Originalkarton und Verpackungsformteile auf. Transportieren Sie das Gerät in der Originalverpackung im aufrechten Zustand. Stellen Sie keine weiteren Gegenstände darauf ab. Befestigen Sie mit Klebeband eine 1-1,5 cm starke Pappe oder Karton in der Innenseite der Ofentür in der Höhe der Backbleche um Beschädigungen beim Transport zu verhindern. -
Seite 21: Einbaumaße
Einbaumaße... -
Seite 22: Elektrischer Anschluss / Netzanschluss
Elektrischer Anschluss / Netzanschluss Das Gerät wurde nach der Europäischen Norm EN 60335-2-6 hergestellt und entspricht der Schutz- klasse 1. Demnach muss es geerdet werden. Der Backofen ist im Lieferzustand mit einer Netzanschlussleitung (dreipoliger Schutzkontakt-Stecker DIN 49441) ausgerüstet. Der Anschluss an jede vorschriftsmäßig installierte Schukosteckdose (DIN 49440 + VDE 0701) ist damit möglich. - Seite 23 Wenn es mal nicht so richtig funktioniert... (Fehlertabelle) Störung Mögliche Ursache Abhilfe Schaltuhr blinkt Stromausfall An der Schaltuhr aktuelle Uhrzeit einstellen Neues Gerat ( Hand ) Backofen heizt nicht auf Uhr nicht gestellt Aktuelle Uhrzeit einstellen Sicherung ausgelöst Sicherung einschalten / ersetzen Thermostat defekt Kundendienst rufen Das komplette Gerät ist...
- Seite 24 Wenn es mal nicht so richtig funktioniert... (Fehlertabelle) Störung Mögliche Ursache Abhilfe Glas der Backraumtür Mechanische Einwirkung Backofen nicht mehr benutzen, gesprungen (Riss) oder Dichtung ersetzen zerbrochen Dichtung der Backraumtür Mechanische Einwirkung Backofen nicht mehr benutzen, sichtbar beschädigt Kundendienst rufen Stromzufuhr unterbrechen Backofen lasst Defekt der Schalter...
-
Seite 25: Technische Daten / Abmessungen
Technische Daten / Abmessungen BO 6000 YL/AN/GR/CR/BU/S/W/BLAU Typenbezeichnung Energie-Effizienz-Klasse Ausstattung: elektronische Schaltuhr für Backofen Versenkbare Regelschalter Anzahl Betriebsarten (Backfunktionen) Ober-/Unterhitze • Separate Unterhitze • Großflächengrill • Heißluft Professional mit Ringheizkörper • Grill-/Bratsystem (Heißluft mit Großflächengrill) • Pizzastufe (Heißluft mit Unterhitze) •... -
Seite 26: Garantiebedingungen
Transportschäden müssen binnen 8 Tagen nach Erhalt des Gerätes dem Verkäufer gemeldet werden. Email- und Lackschäden werden nur dann von der Garantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des Termikel-Gerätes unserem Kundendienst angezeigt werden. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. -
Seite 27: Kundendienst Österreich
Gerät zu ermöglichen. Evtl. Kosten, die dadurch anfallen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Endkunden. 6. Alle durch Termikel Deutschland GmbH zu erbringenden Leistungen bedürfen einer Prüfung bzw. den Einsatz eines Termikel -Technikers oder eines durch Termikel autorisierten Vertragspartners. - Seite 28 Sie können die Verpackung zur Verwertung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Führen Sie es dann einem Wertstoff-Center zu. Die Anschrift erfragen Sie bitte bei Ihrer Gemeindeverwaltung. Ihr Termikel-Team...
