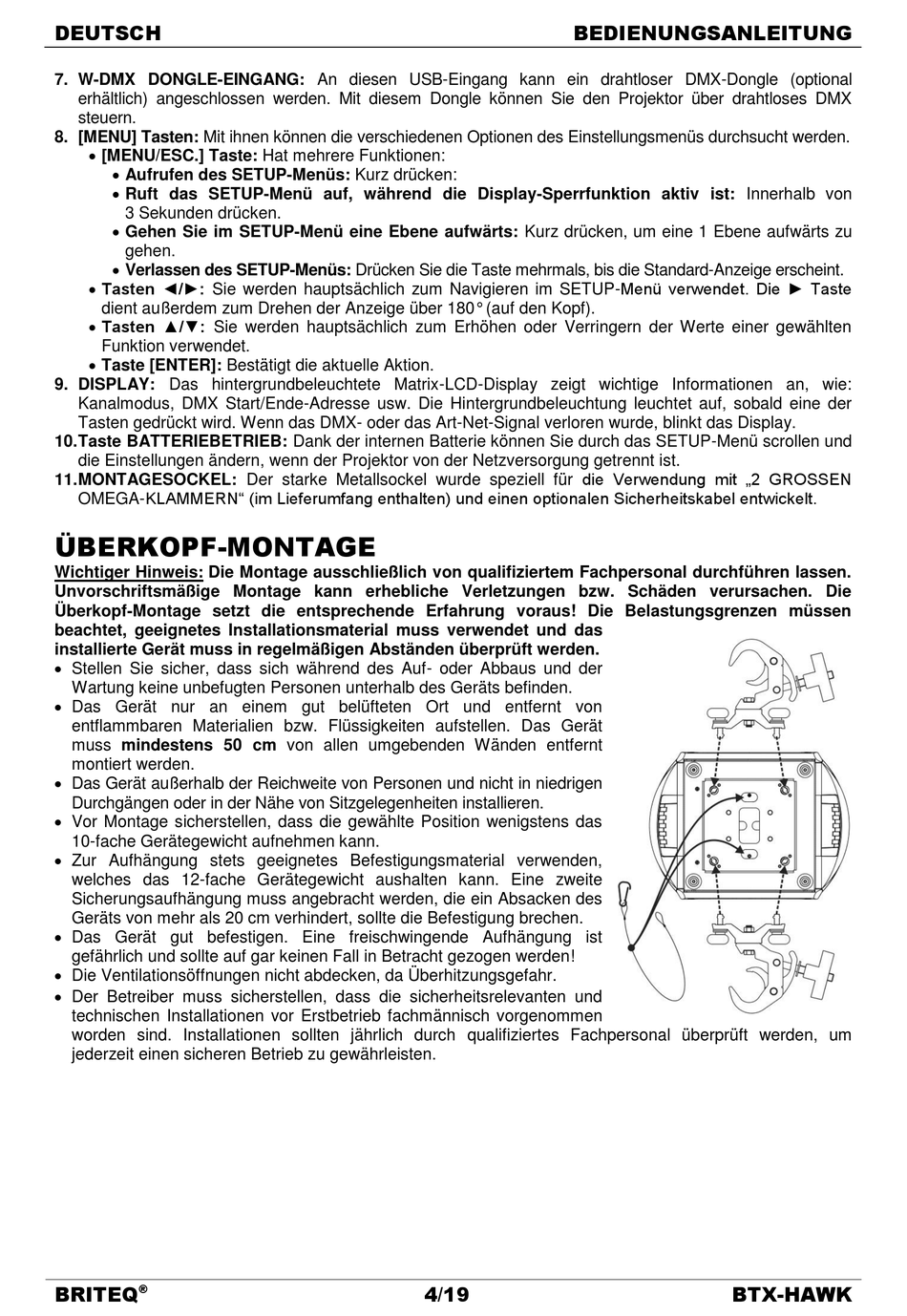

Überkopf-Montage - Briteq BTX-HAWK Bedienungsanleitung

DEUTSCH
7. W-DMX DONGLE-EINGANG: An diesen USB-Eingang kann ein drahtloser DMX-Dongle (optional
erhältlich) angeschlossen werden. Mit diesem Dongle können Sie den Projektor über drahtloses DMX
steuern.
8. [MENU] Tasten: Mit ihnen können die verschiedenen Optionen des Einstellungsmenüs durchsucht werden.
 [MENU/ESC.] Taste: Hat mehrere Funktionen:
 Aufrufen des SETUP-Menüs: Kurz drücken:
 Ruft das SETUP-Menü auf, während die Display-Sperrfunktion aktiv ist: Innerhalb von
3 Sekunden drücken.
 Gehen Sie im SETUP-Menü eine Ebene aufwärts: Kurz drücken, um eine 1 Ebene aufwärts zu
gehen.
 Verlassen des SETUP-Menüs: Drücken Sie die Taste mehrmals, bis die Standard-Anzeige erscheint.
 Tasten ◄/►: Sie werden hauptsächlich zum Navigieren im SETUP-Menü verwendet. Die ► Taste
dient außerdem zum Drehen der Anzeige über 180° (auf den Kopf).
 Tasten ▲/▼: Sie werden hauptsächlich zum Erhöhen oder Verringern der Werte einer gewählten
Funktion verwendet.
 Taste [ENTER]: Bestätigt die aktuelle Aktion.
9. DISPLAY: Das hintergrundbeleuchtete Matrix-LCD-Display zeigt wichtige Informationen an, wie:
Kanalmodus, DMX Start/Ende-Adresse usw. Die Hintergrundbeleuchtung leuchtet auf, sobald eine der
Tasten gedrückt wird. Wenn das DMX- oder das Art-Net-Signal verloren wurde, blinkt das Display.
10. Taste BATTERIEBETRIEB: Dank der internen Batterie können Sie durch das SETUP-Menü scrollen und
die Einstellungen ändern, wenn der Projektor von der Netzversorgung getrennt ist.
11. MONTAGESOCKEL: Der starke Metallsockel wurde speziell für die Verwendung mit „2 GROSSEN
OMEGA-KLAMMERN" (im Lieferumfang enthalten) und einen optionalen Sicherheitskabel entwickelt.
ÜBERKOPF-MONTAGE
Wichtiger Hinweis: Die Montage ausschließlich von qualifiziertem Fachpersonal durchführen lassen.
Unvorschriftsmäßige Montage kann erhebliche Verletzungen bzw. Schäden verursachen. Die
Überkopf-Montage setzt die entsprechende Erfahrung voraus! Die Belastungsgrenzen müssen
beachtet, geeignetes Installationsmaterial muss verwendet und das
installierte Gerät muss in regelmäßigen Abständen überprüft werden.
 Stellen Sie sicher, dass sich während des Auf- oder Abbaus und der
Wartung keine unbefugten Personen unterhalb des Geräts befinden.
 Das Gerät nur an einem gut belüfteten Ort und entfernt von
entflammbaren Materialien bzw. Flüssigkeiten aufstellen. Das Gerät
muss mindestens 50 cm von allen umgebenden Wänden entfernt
montiert werden.
 Das Gerät außerhalb der Reichweite von Personen und nicht in niedrigen
Durchgängen oder in der Nähe von Sitzgelegenheiten installieren.
 Vor Montage sicherstellen, dass die gewählte Position wenigstens das
10-fache Gerätegewicht aufnehmen kann.
 Zur Aufhängung stets geeignetes Befestigungsmaterial verwenden,
welches das 12-fache Gerätegewicht aushalten kann. Eine zweite
Sicherungsaufhängung muss angebracht werden, die ein Absacken des
Geräts von mehr als 20 cm verhindert, sollte die Befestigung brechen.
 Das Gerät gut befestigen. Eine freischwingende Aufhängung ist
gefährlich und sollte auf gar keinen Fall in Betracht gezogen werden!
 Die Ventilationsöffnungen nicht abdecken, da Überhitzungsgefahr.
 Der Betreiber muss sicherstellen, dass die sicherheitsrelevanten und
technischen Installationen vor Erstbetrieb fachmännisch vorgenommen
worden sind. Installationen sollten jährlich durch qualifiziertes Fachpersonal überprüft werden, um
jederzeit einen sicheren Betrieb zu gewährleisten.
