Es werden sowohl 3-polige als auch 5-polige-XLR-Stecker benutzt, allerdings ist der 3-polige XLR-
Stecker gängiger, da diese Kabel mit symmetrischen Audiokabeln kompatibel sind.
Stiftanordnung 3-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-)
~ Pin3 = Positives Signal (+)
Stiftanordnung 5-poliger XLR-Stecker: Pin1 = MASSE ~ Pin2 = Negatives Signal (-)
~ Pin3 = Positives Signal (+) - Pins 4 u. 5 werden nicht verwendet.
Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern,
müssen Sie die Kette mit einem 90 Ω bis 120 Ω Abschlusswiderstand am Ende abschließen. Verwenden
Sie niemals Y-Splitter-Kabel, das funktioniert einfach nicht!
Achten Sie darauf, dass alle Geräte an die Netzversorgung angeschlossen sind.
Jeder Lichteffekt in der Kette benötigt eine korrekte Startadresse, damit er weiß, welche Befehle er vom
DMX-Controller dekodieren muss.

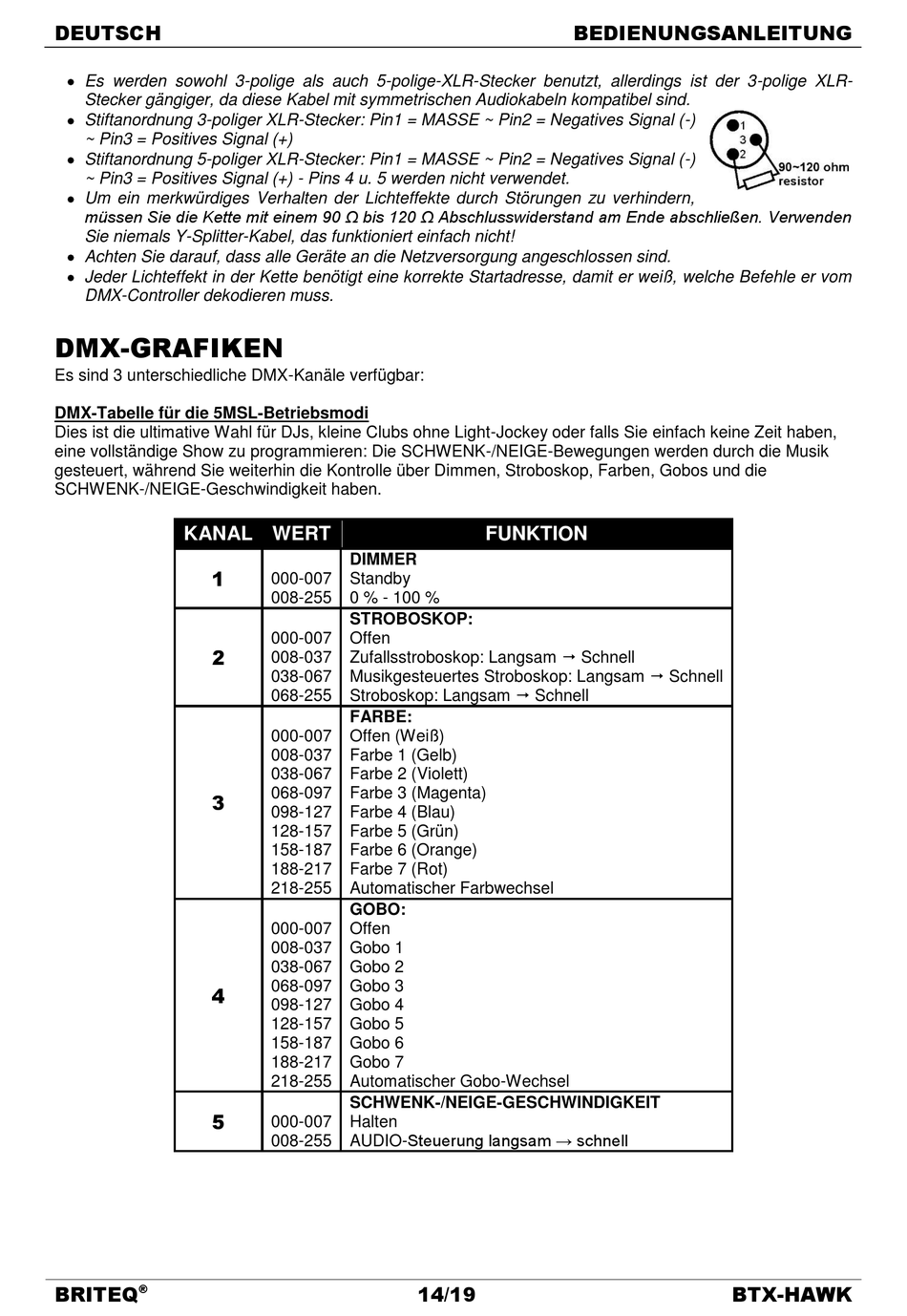

DMX-GRAFIKEN
Es sind 3 unterschiedliche DMX-Kanäle verfügbar:
DMX-Tabelle für die 5MSL-Betriebsmodi
Dies ist die ultimative Wahl für DJs, kleine Clubs ohne Light-Jockey oder falls Sie einfach keine Zeit haben,
eine vollständige Show zu programmieren: Die SCHWENK-/NEIGE-Bewegungen werden durch die Musik
gesteuert, während Sie weiterhin die Kontrolle über Dimmen, Stroboskop, Farben, Gobos und die
SCHWENK-/NEIGE-Geschwindigkeit haben.
KANAL WERT
1
2
3
4
5
BRITEQ
®
DIMMER
000-007
Standby
008-255
0 % - 100 %
STROBOSKOP:
000-007
Offen
Zufallsstroboskop: Langsam Schnell
008-037
Musikgesteuertes Stroboskop: Langsam Schnell
038-067
Stroboskop: Langsam Schnell
068-255
FARBE:
000-007
Offen (Weiß)
008-037
Farbe 1 (Gelb)
038-067
Farbe 2 (Violett)
068-097
Farbe 3 (Magenta)
098-127
Farbe 4 (Blau)
128-157
Farbe 5 (Grün)
158-187
Farbe 6 (Orange)
188-217
Farbe 7 (Rot)
218-255
Automatischer Farbwechsel
GOBO:
000-007
Offen
008-037
Gobo 1
038-067
Gobo 2
068-097
Gobo 3
098-127
Gobo 4
128-157
Gobo 5
158-187
Gobo 6
188-217
Gobo 7
218-255
Automatischer Gobo-Wechsel
SCHWENK-/NEIGE-GESCHWINDIGKEIT
000-007
Halten
AUDIO-Steuerung langsam → schnell
008-255
