3.3 Anschlüsse und Leuchtanzei-
gen (LED)
Anschlüsse:
DSL (U-R2)
Amt
2 x ISDN S
0
NFN
LED-Funktionen:
In Betrieb
230V~
Ausgabe 2

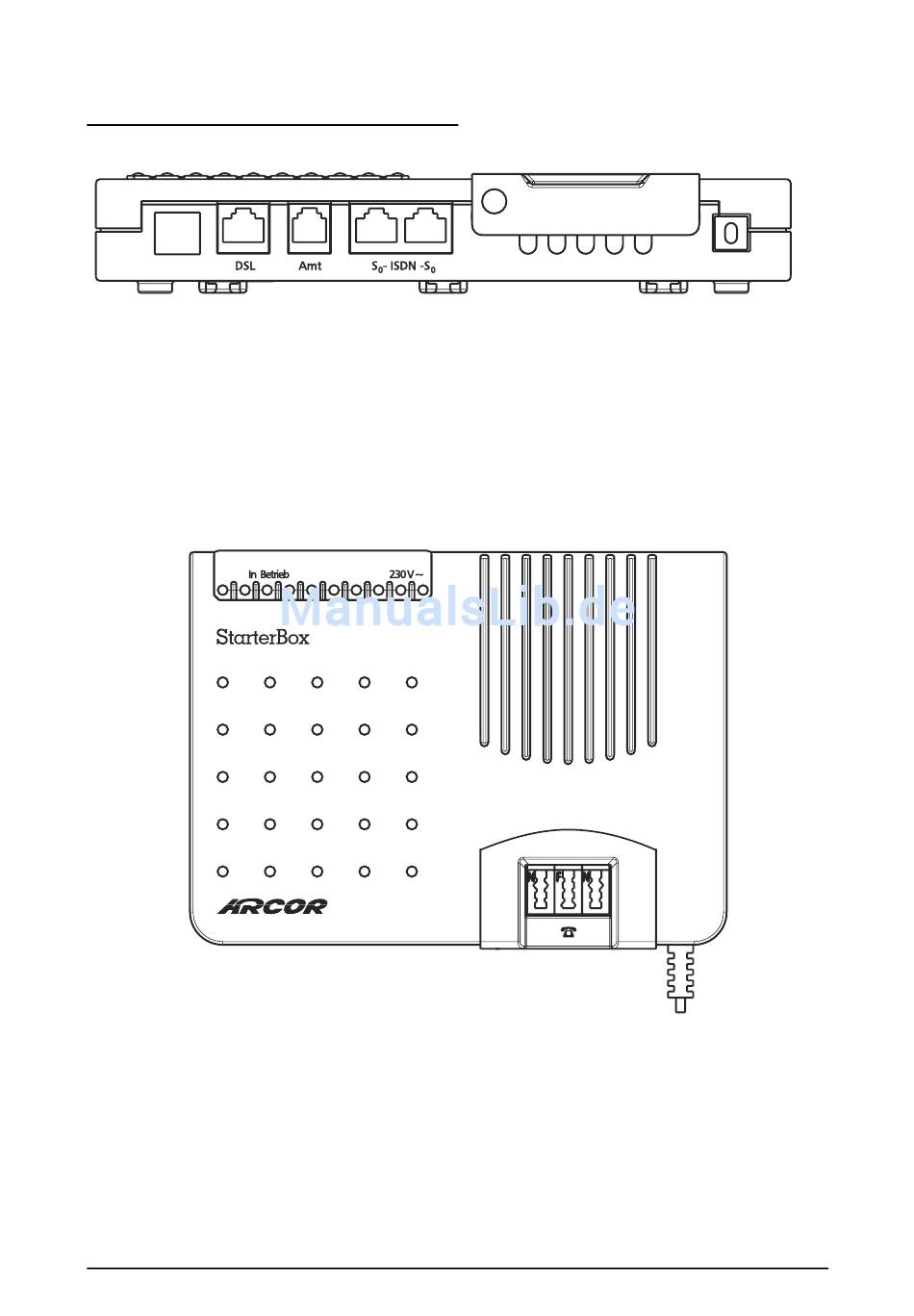

Abbildung 3: Ansicht der Anschlüsse
- RJ 45 für DSL-Modemanschluss
- RJ 11 für TAE-Hausanschlussdose
- 2 x RJ 45 für ISDN S
- Analoger Anschluss a/b1 (siehe Abbildung 4)
Abbildung 4: Ansicht der Oberseite
- Leuchtet, wenn Speisung vom Amt vorhanden ist
- Leuchtet, wenn 230V~ Stromversorgung vorhanden
ist.
-Bus Endgeräte
0
