7 Erweiterte Anschlussmög-
lichkeiten und Schalter
7.1 Öffnen der Anschlusskammer
Um die erweiterten Anschlussmöglichkeiten und Schalter der StarterBox nutzen zu
können, muss die Abdeckung der Anschlusskammer geöffnet werden.
Dazu muss ein Schraubendreher (3x6mm) in die dafür vorgesehene Öffnung einge-
führt werden (siehe Abbildung 5). Danach rasten Sie wie in Abbildung 6 gezeigt die in-
nenliegende Verriegelung aus und ziehen die Abdeckung ab.

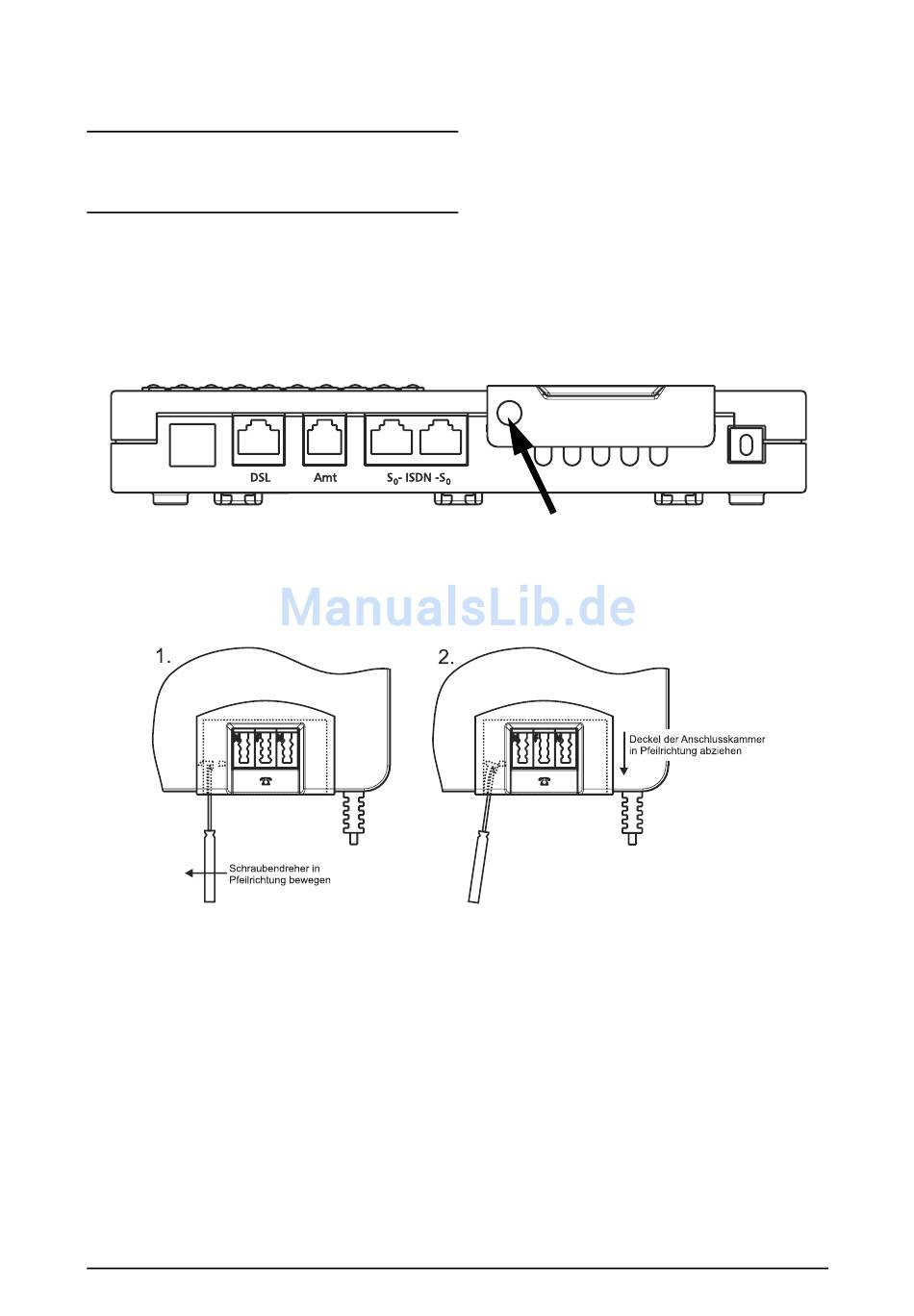

Abbildung 6: Öffnen der Anschlusskammer (Teilansicht der StarterBox von oben)
Seite 16 von 24
Abbildung 5: Frontansicht StarterBox
Öffnung für Schraubendreher
Ausgabe 2
