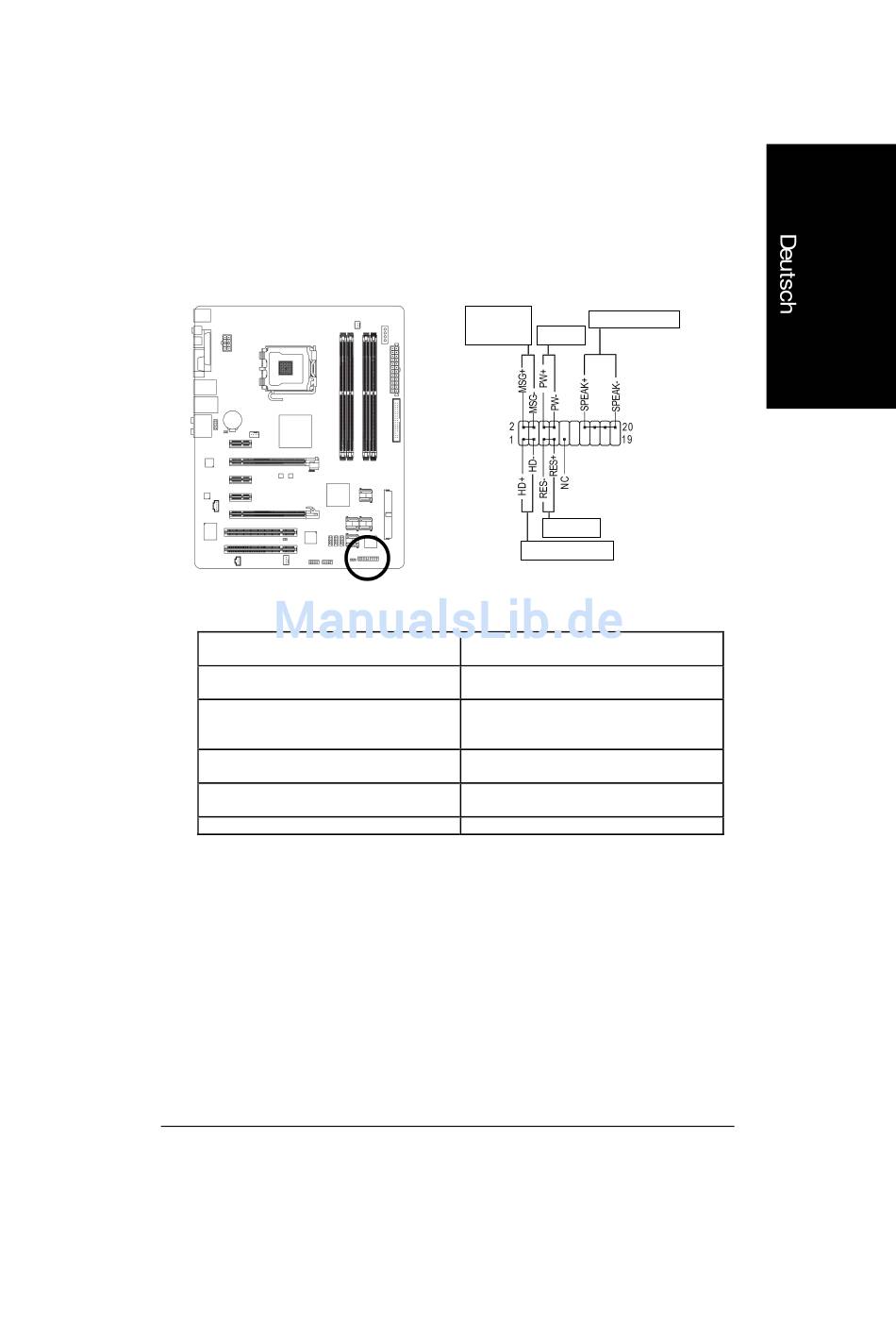

13) F_PANEL (Steckbrücke auf der Vorderseite)
Bitte verbinden Sie die Power LED, den Lautsprecher, Reset-Schalter und Netzschalter usw. der
vorderen Bedientafel Ihres Gehäuses mit dem F_PANEL Anschluss, entsprechend der Pin-Zuordnung
unten.
MSG (Message LED/Power/Sleep LED)
(Gelb)
PW (Netzschalter)
(Rot)
SPEAK (Lautsprecher-Anschluss)
(Gelb)
HD (IDE Hard-Disk-Aktiv-LED)
(Blau)
RES (Reset-Schalter)
(Grün)
NC (Violett)
Message LED/
Lautsprecher-Anschluss
Power/
Netzschalter
Sleep LED
Reset-Schalter
IDE Hard-Disk-Aktiv-LED
Pin 1: LED-Anode (+)
Pin 2: LED-Kathode (-)
Offen: Normal
Geschlossen: Power an/aus
Pin 1: Spannung
Pin 2 - Pin 3: NC
Pin 4: Daten (-)
Pin 1: LED-Anode (+)
Pin 2: LED-Kathode (-)
Offen: Normal
Geschlossen: Reset Hardware System
NC
- 19 - Hardware-Installation
