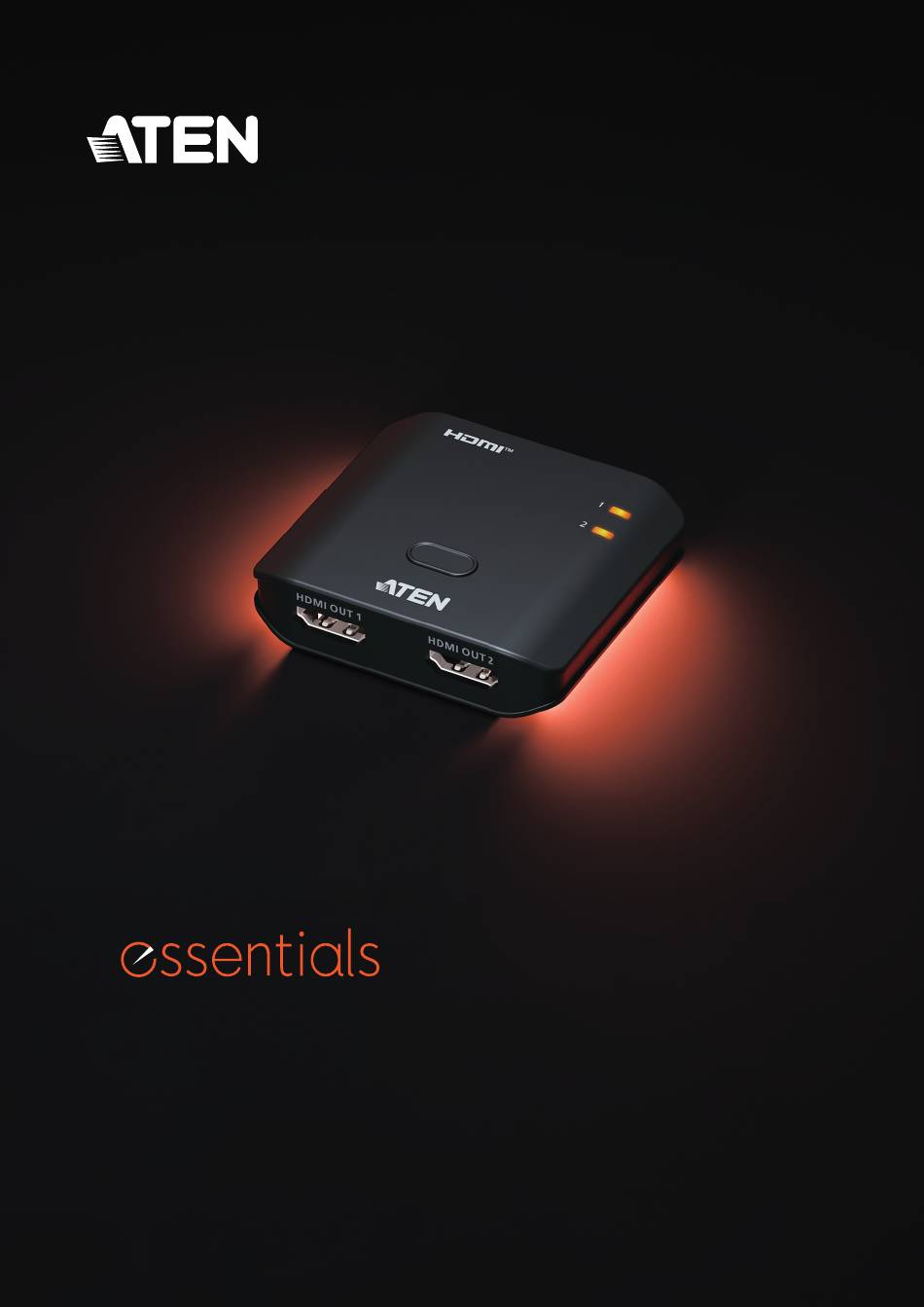

- Seite 1 2-Port True 4K HDMI Splitter Quick Start Guide VS4812...
- Seite 2 Package Contents 1 VS4812 2-Port True 4K HDMI Splitter 1 USB power cable (Type-C to Type-A) Contents English Français Deutsch Español Italiano Русский Українська Português Türkçe Polski Română 日本語 한국어 简体中文 繁體中文...
- Seite 3 All information, documentation, firmware, software utilities, and specifications contained in this package are subject to change without prior notification by the manufacturer. To reduce the environmental impact of our products, ATEN documentation and software can be found online at : http://www.aten.com/download/ Technical Support www.aten.com/support...
- Seite 4 VS4812 2-Port True 4K HDMI Splitter Hardware Overview USB-C USB-C DC-in DC-in port HDMI in port HDMI in VS4812 VS4812 Rear View Rear View HDMI out LEDs HDMI out LEDs VS4812 VS4812 Top View Top View HDMI out 2 on / off button HDMI out 2 on / off button HDMI out 1 HDMI out 2...
- Seite 5 Installation Power Power Adapter Adapter Game DVD / Media Game DVD / Media TV Box Laptop Laptop TV Box Console Player Console Player USB-C HDMI VS4812 VS4812 Rear View Rear View VS4812 VS4812 Front View Front View HDMI HDMI Monitor Monitor Monitor Monitor...
- Seite 6 2. Connect a video source such as a laptop, game console, DVD / media player, or a TV box to the unit’s HDMI input port. 3. Connect up to 2 HDMI-enabled monitors to the unit’s HDMI output ports. 4. Power on the connected video source and monitors. Operation Turning the HDMI Out 2 On / Off Press the HDMI out 2 on / off button to turn the HDMI out 2 on and off.
- Seite 7 Répartiteur HDMI True 4K à 2 ports VS4812 Description de l’appareil USB-C Port d’entrée DC-in port HDMI in CC USB type C Entrée HDMI VS4812 VS4812 Vue arrière Rear View Voyants de sortie HDMI HDMI out LEDs VS4812 VS4812 Vue de Top View dessus HDMI out 2 on / off button Bouton activation/désactivation de sortie HDMI 2...
- Seite 8 Installation Power Adaptateur d’alimentation Adapter Console Ordinateur Game DVD / Media Boîtier Lecteur DVD/ Laptop TV Box de jeux portable Console Player multimédia USB-C HDMI VS4812 VS4812 Vue arrière Rear View VS4812 VS4812 Vue avant Front View HDMI HDMI Moniteur Moniteur Monitor Monitor...
- Seite 9 2. Branchez une source vidéo telle qu’un ordinateur portable, une console de jeux, un lecteur DVD/multimédia ou un boîtier TV au port d’entrée HDMI de l’appareil. 3. Branchez jusqu’à 2 moniteurs compatibles HDMI aux ports de sortie HDMI de l’appareil. 4. Allumez la source vidéo et les moniteurs raccordés. Fonctionnement Activation/désactivation de la sortie HDMI 2 Appuyez sur le bouton d’activation/désactivation de la sortie HDMI 2...
- Seite 10 VS4812 2-Port-True-4K-HDMI-Splitter Hardware-Übersicht USB-C USB-C-DC- HDMI- DC-in port HDMI in Eingang Eingang VS4812 VS4812 Rückansicht Rear View HDMI-Ausgangs-LEDs HDMI out LEDs VS4812 VS4812 Ansicht von Top View oben HDMI-Ausgang-2-ein/aus-Taste HDMI out 2 on / off button HDMI out 1 HDMI out 2 HDMI-Ausgang 1 HDMI-Ausgang 2 VS4812 VS4812...
- Seite 11 Installation Power Netzadapter Adapter oder oder oder Game DVD / Media DVD- / Laptop Laptop Spielkonsole TV-Box TV Box Console Player Medienplayer USB-C HDMI VS4812 VS4812 Rückansicht Rear View VS4812 VS4812 Vorderansicht Front View HDMI HDMI Monitor Monitor Monitor Monitor Überlegungen •...
- Seite 12 2. Schließen Sie eine Videoquelle, wie einen Laptop, eine Spielkonsole, einen DVD- / Medienplayer oder eine TV-Box, an den HDMI-Eingang des Gerätes an. 3. Schließen Sie bis zu 2 HDMI-fähige Monitore an die HDMI- Ausgänge des Geräts an. 4. Schalten Sie die verbundene Videoquelle und Monitore ein. Bedienung HDMI-Ausgang 2 ein-/ausschalten Drücken Sie zum Ein- und Ausschalten von HDMI-Ausgang 2 die HDMI-...
- Seite 13 Distribuidor HDMI True 4K de 2 puertos VS4812 Reseña del hardware Puerto de USB-C entrada de CC Entrada DC-in port HDMI in USB-C HDMI VS4812 VS4812 Vista Rear View posterior Ledes de salida HDMI HDMI out LEDs VS4812 VS4812 Vista superior Top View Botón de encender/apagar salida HDMI out 2 on / off button...
- Seite 14 Instalación Power Adaptador de alimentación Adapter Reproductor Consola Game DVD / Media Decodificador multimedia/ Laptop Portátil TV Box de juegos Console de TV Player USB-C HDMI VS4812 VS4812 Vista posterior Rear View VS4812 VS4812 Vista frontal Front View HDMI HDMI Monitor Monitor Monitor...
- Seite 15 2. Conecte una fuente de vídeo, como un portátil, una consola de juegos, un reproductor multimedia/DVD o un decodificador de TV al puerto de entrada HDMI de la unidad. 3. Conecte hasta 2 monitores habilitados para HDMI a los puertos HDMI de salida.
- Seite 16 Splitter HDMI True 4K a 2 porte VS4812 Panoramica hardware Porta di USB-C ingresso CC Ingresso DC-in port HDMI in USB-C HDMI VS4812 VS4812 Vista Rear View posteriore LED di uscita HDMI HDMI out LEDs VS4812 VS4812 Vista parte Top View superiore Pulsante di accensione/ HDMI out 2 on / off button...
- Seite 17 Installazione Power Adattatore di alimentazione Adapter oppure oppure oppure Console di Game DVD / Media DVD / Lettore Portatile Laptop TV Box TV Box gioco Console Player multimediale USB-C HDMI VS4812 VS4812 Vista Rear View posteriore VS4812 VS4812 Vista frontale Front View HDMI HDMI...
- Seite 18 2. Collegare una sorgente video, come un portatile, una console di gioco, un lettore DVD/multimediale o un TV box, alla porta di ingresso HDMI dell'unità. 3. Collegare fino a 2 monitor HDMI alle porte di uscita HDMI dell'unità. 4. Accendere la sorgente video e i monitor collegati. Funzionamento Attivazione/disattivazione dell'uscita HDMI 2 Premere il pulsante di attivazione/disattivazione dell’uscita HDMI 2...
- Seite 19 2-портовый разветвитель VS4812 True 4K HDMI Обзор оборудования USB-C Вход пост. DC-in port HDMI in тока USB-C Вход HDMI VS4812 VS4812 Вид сзади Rear View Светодиоды выходных HDMI out LEDs VS4812 портов HDMI VS4812 Вид сверху Top View Кнопка включения/выключения HDMI out 2 on / off button выхода...
- Seite 20 Установка Power Адаптер питания Adapter или или или Game DVD / Media Телевизионная Игровая Переносной Laptop TV Box DVD/медиаплеер Console Player приставка консоль компьютер USB-C HDMI VS4812 VS4812 Вид сзади Rear View VS4812 VS4812 Вид спереди Front View HDMI HDMI Монитор...
- Seite 21 2. Подключите источник видеосигнала, такой как ноутбук, игровая консоль, DVD/медиаплеер или телевизионная приставка, к входному порту HDMI устройства. 3. Вы можете подключить до 2-х дисплеев с поддержкой HDMI к выходным портам HDMI устройства. 4. Включите подключенный источник видеосигнала и мониторы. Эксплуатация...
- Seite 22 Розгалужувач VS4812, 2 порти, True 4K HDMI Огляд обладнання Вхідний порт USB-C постійного DC-in port HDMI in струму USB-C Вхід HDMI VS4812 VS4812 Вигляд ззаду Rear View Світлодіоди виходів HDMI HDMI out LEDs VS4812 VS4812 Вигляд згори Top View Кнопка ввімк. / вимк. виходу HDMI out 2 on / off button HDMI 2 HDMI out 1...
- Seite 23 Установлення Power Адаптер живлення Adapter або або або Програвач Ігрова Game Телевізійна DVD / Media DVD / Ноутбук Laptop TV Box консоль приставка Console Player мультимедіа USB-C HDMI VS4812 VS4812 Вигляд ззаду Rear View VS4812 VS4812 Вигляд Front View спереду HDMI HDMI Монітор...
- Seite 24 Підключення пристрою 1. Підключіть блок живлення USB (5 В, 1 А) до джерела живлення змінного струму, після чого вставте кабель живлення USB у вхідний порт постійного струму типу USB-C пристрою. Тепер пристрій увімкнений. 2. Підключіть до вхідного порту HDMI пристрою джерело відеосигналу, як-от...
- Seite 25 Splitter HDMI True 4K de 2 Portas VS4812 Vista geral do hardware USB-C Porta entrada Entrada DC-in port HDMI in CC USB-C HDMI VS4812 VS4812 Vista traseira Rear View LED saída HDMI HDMI out LEDs VS4812 VS4812 Vista superior Top View Botão ligar/desligar saída 2 HDMI HDMI out 2 on / off button HDMI out 1...
- Seite 26 Instalação Power Adaptador de corrente Adapter Consola Computador Game DVD / Media Box de Leitor DVD/ Laptop TV Box de jogos portátil Console Player multimédia USB-C HDMI VS4812 VS4812 Vista traseira Rear View VS4812 VS4812 Vista frontal Front View HDMI HDMI Monitor Monitor...
- Seite 27 2. Ligue uma fonte de vídeo, como um computador portátil, consola de jogos, leitor de DVD/multimédia ou uma box de TV, à porta de entrada HDMI da unidade. 3. Ligue até 2 monitores compatíveis com HDMI às portas de saída HDMI da unidade.
- Seite 28 VS4812 2 Portlu True 4K HDMI Splitter Donanıma Genel Bakış USB-C USB-C DC DC-in port HDMI in giriş portu HDMI girişi VS4812 VS4812 Arka Rear View Görünüm HDMI çıkış LED ışıkları HDMI out LEDs VS4812 VS4812 Üst Görünüm Top View HDMI çıkış...
- Seite 29 Kurulum Power Güç Adaptörü Adapter veya veya veya Oyun Game DVD / Media Dizüstü DVD / Medya Laptop TV Box Konsolu Bilgisayar Console Kutusu Player Oynatıcı USB-C HDMI VS4812 VS4812 Arka Rear View Görünüm VS4812 VS4812 Önden Front View Görünüm HDMI HDMI Monitör...
- Seite 30 2. Dizüstü bilgisayar, oyun konsolu, DVD / medya oynatıcı veya TV kutusu gibi bir görüntü kaynağını cihazın HDMI giriş portuna takın. 3. Cihazın HDMI çıkış portlarına en fazla 2 adet HDMI uyumlu monitör bağlayın. 4. Bağlı görüntü kaynağını ve monitörleri açın. Çalıştırma HDMI Çıkışı...
- Seite 31 Rozdzielacz VS4812 z dwoma wyjściami HDMI True 4K Opis urządzenia USB-C Port USB-C DC-in port HDMI in DC-in Wejście HDMI VS4812 VS4812 Widok z tyłu Rear View Diody LED wyjścia HDMI HDMI out LEDs VS4812 VS4812 Widok z góry Top View Przycisk wł./wył. wyjścia HDMI 2 HDMI out 2 on / off button HDMI out 1 HDMI out 2...
- Seite 32 Instalacja Power Zasilacz Adapter Odtwarzacz Konsola Game DVD / Media Skrzynka DVD/ Laptop Laptop TV Box do gier Console TV box Player multimedialny USB-C HDMI VS4812 VS4812 Widok z tyłu Rear View VS4812 VS4812 Widok Front View z przodu HDMI HDMI Monitor Monitor Monitor Monitor...
- Seite 33 2. Podłącz źródło wideo, takie jak laptop, konsola do gier, odtwarzacz DVD/multimedialny lub skrzynka TV box, do portów wejściowych HDMI urządzenia. 3. Podłącz do 2 monitorów obsługujących HDMI do wyjść HDMI urządzenia. 4. Włącz zasilanie podłączonego źródła wideo i monitorów. Obsługa Włączanie/wyłączanie wyjścia HDMI 2 Naciśnij przycisk wł./wył.
- Seite 34 VS4812 Splitter HDMI cu 2 porturi, True 4K Prezentare generală hardware USB-C Port intrare DC-in port HDMI in USB-C c.c. Intrare HDMI VS4812 VS4812 Vedere din Rear View spate LED-URI ieșire HDMI HDMI out LEDs VS4812 VS4812 Vedere de Top View Buton pornire / oprire HDMI 2 HDMI out 2 on / off button HDMI out 1...
- Seite 35 Instalare Power Adaptor alimentare Adapter Consolă Game DVD / Media DVD / Media Laptop Laptop TV Box TV Box de jocuri Console Player Player USB-C HDMI VS4812 VS4812 Vedere din Rear View spate VS4812 VS4812 Vedere din Front View față HDMI HDMI Monitor...
- Seite 36 2. Conectați o sursă video, precum laptop, consolă de jocuri, DVD / media player sau TV box, la portul HDMI de intrare al unității. 3. Conectați până la 2 monitoare cu HDMI la porturile de ieșire HDMI ale unității. 4. Porniți sursa video conectată și monitoarele. Operare Pornirea / oprirea portului ieșire HDMI 2 Apăsați butonul pornire/oprire HDMI 2 pentru a porni și a opri portul...
- Seite 37 VS4812 True4K 対応 HDMI2 分配器 ハードウェア概要 USB-C USB-C DC 入 DC-in port 力ポート HDMI in HDMI 入力 VS4812 VS4812 背面図 Rear View HDMI 出力 LED HDMI out LEDs VS4812 VS4812 上面図 Top View HDMI 出力 2 オン／オフボタン HDMI out 2 on / off button HDMI 出力...
- Seite 38 接続方法 電源アダ Power プター Adapter または または または ノートパソ ゲーム機 TV Box DVD ／メディ Game DVD / Media コン Laptop TV Box アプレーヤー Console Player USB-C HDMI VS4812 VS4812 背面図 Rear View VS4812 VS4812 正面図 Front View HDMI HDMI ディ スプレイ ディ...
- Seite 39 2. ノートパソコン、 ゲーム機、 DVD／メディ アプレーヤー、 TV boxなど の映像ソースを本機のHDMI入力ポートに接続します。 3. 本器のHDMI出力ポートに最大 2 台のHDMIディ スプレイを接続し ます。 4. 接続されている映像ソースとディ スプレイの電源を入れます。 操作方法 HDMI出力2のオン／オフ切り替え HDMI出力2のオン／オフボタンで、 映像信号を止められます。 HDMIケーブル長と対応解像度の組み合わせ一覧表 解像度 入力側ケーブル長 出力側ケーブル長 4K@60Hz ≦ 3m/9.9ft ≦ 3m/9.9ft 28AWG 4K@30Hz ≦ 5m/16.4ft ≦ 5m/16.4ft 28AWG 1080p@60Hz ≦ 10m/32.8ft ≦...
- Seite 40 VS4812 2- 포트 True 4K HDMI 분배기 하드웨어 개요 USB-C USB-C DC DC-in port HDMI in 입력 포트 HDMI 입력 VS4812 VS4812 후면 Rear View HDMI out LEDs HDMI 출력 LED VS4812 VS4812 상부 Top View HDMI out 2 on / off button HDMI 출력...
- Seite 41 하드웨어 설치 Power 전원 어댑터 Adapter 또는 또는 또는 Game DVD / Media DVD / 미디어 Laptop TV Box 노트북 게임 콘솔 셋톱박스 Console Player 플레이어 USB-C HDMI VS4812 VS4812 후면 Rear View VS4812 VS4812 전면 Front View HDMI HDMI 모니터...
- Seite 42 2. 노트북, 게임 콘솔, DVD / 미디어 플레이어, 셋톱박스 등 비디오 소스를 HDMI 입력 포트에 연결합니다. 3. 최대 2개의 HDMI 모니터를 HDMI 출력 포트에 연결합니다. 4. 연결된 비디오 소스와 모니터의 전원을 켜줍니다. 동작 HDMI 출력 2 켜기 / 끄기 버튼을 눌러 HDMI 2번 출력을 켜고 끌 수 있습니다. 지원...
- Seite 43 VS4812 2 端口 True 4K HDMI 分配器 硬件概览 USB-C 直流输 USB-C 入端口 HDMI 输入端口 DC-in port HDMI in VS4812 后视图 VS4812 Rear View HDMI 输出 LED 指示灯 VS4812 HDMI out LEDs 俯视图 VS4812 Top View HDMI 输出端口 2 开 / 关按键 HDMI out 2 on / off button HDMI 输出端口...
- Seite 44 安装 电源适配 Power 器 或 或 或 Adapter 笔记本 DVD/ 媒体播 游戏主机 电视盒 Game DVD / Media 电脑 放器 Laptop TV Box Console Player USB-C HDMI VS4812 VS4812 后视图 Rear View VS4812 VS4812 前视图 Front View HDMI HDMI 显示器 显示器 Monitor Monitor 注意事项...
- Seite 45 4. 打开所连的视频信号源和显示器 。 操作 打开/关闭 HDMI 输出端口 2 按下 HDMI 输出端口 2 开/关按键 ， 开关 HDMI 输出端口 2 。 支持的 HDMI 线缆长度和分辨率 分辨率 输入线缆长度 输出线缆长度 4K@60Hz ≦ 3m/9.9ft ≦ 3m/9.9ft 28AWG 4K@30Hz ≦ 5m/16.4ft ≦ 5m/16.4ft 28AWG 1080p@60Hz ≦ 10m/32.8ft ≦...
- Seite 46 VS4812 2 埠 True 4K HDMI 影音分配器 硬體檢視 USB-C DC 輸入連接埠 HDMI 輸入 VS���� 背視圖 HDMI 輸出 LED 指示燈 VS���� 頂視圖 HDMI 輸出 � 開啟 / 關閉按鍵 HDMI 輸出 � HDMI 輸出 � VS���� 前視圖 VS���� 底視圖 電源 LED 指示燈...
- Seite 47 安裝 電源變壓器 或 或 或 DVD / 筆電 遊戲主機 電視盒 媒體播放器 USB-C HDMI VS���� 背視圖 VS���� 前視圖 HDMI HDMI 顯示器 顯示器 注意事項 • 包裝內僅附一條 USB 電源線，不包含 HDMI 線材與電源變壓器。 • 本 HDMI 影音分配器不支援 ARC/eARC。 • 建議使用本 HDMI 影音分配器時，將其連接至外部電源。 連接裝置 1. 連接 USB 電源變壓器 (5V, 1A) 至 AC 電源，並將 USB 電源線插入 本裝置的...
- Seite 48 3. 連接最多 2 個 HDMI 顯示器至裝置的 HDMI 輸出連接埠。 4. 開啟已連接的影像來源與顯示器。 操作 開啟/關閉 HDMI 輸出 2 按下按鍵，即可開啟或關閉 HDMI 輸出 2。 支援的 HDMI 線長與解析度 解析度 輸入訊源線長 輸出訊源線長 ≦ 3m/9.9ft ≦ 3m/9.9ft 4K@60Hz 28AWG ≦ 5m/16.4ft ≦ 5m/16.4ft 4K@30Hz 28AWG ≦ 10m/32.8ft ≦ 10m/32.8ft 1080p@60Hz 28AWG...
