7. ZUBEHÖR
!
Die Installation muss unter Einhaltung der Normen EN 12453 und EN 12445 durchgeführt werden.
Beim Durchführen von Vorgängen im Innern des Gehäuses bestehen Schnitt-, Abscher- und Einklemmgefahr für Hände
durch Vorhandensein von beweglichen Bauteilen. Solange die Installation nicht abgeschlossen ist, muss die teilweise
installierte Schranke stets blockiert sein und mit stets geschlossener Tür und geschlossenem oberem Deckel, um den
Zugang zu den elektronischen Bauteilen und den beweglichen, mechanischen Bauteilen zu vermeiden.
Den Schrankenbalken vor der Durchführung und der Kontrolle der Befestigung des Schrankenkörpers niemals instal-
lieren. Solange die Installation nicht abgeschlossen ist, die Schranke mit montiertem Schrankenbalken niemals un-
beaufsichtigt lassen. Der Arbeitsbereich ist abzuschranken und der Zugang/Durchgang zu verbieten. Die Installation
im Freien muss bei guten Wetterbedingungen ausgeführt werden: ohne Regen oder heftige Windstöße. Bei Regen
muss bis zur Fertigstellung der mechanischen und elektronischen Installation ein geeignetes Regenschutz-System der
Schranke vorgesehen werden.
Niemals die Schranke durch Ergreifen der Kartenhalterung handhaben.

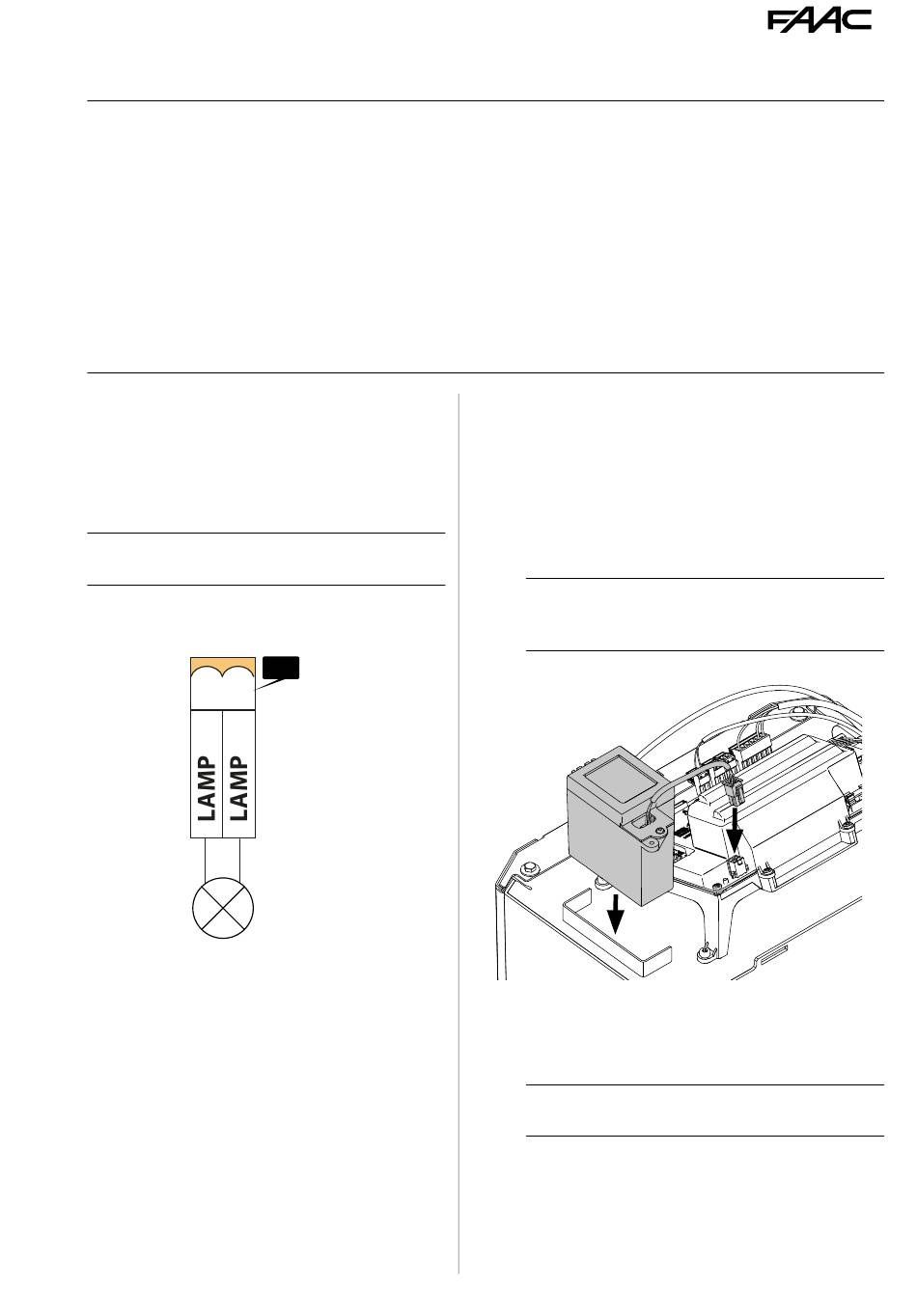

7.1 BLINKLAMPE 24V "

Die Blinklampe zeigt an, dass die Automation in Bewe-
gung ist. Wenn diese Funktion programmiert wurde,
zeigt die externe Blinklampe die Wartungsanforde-
rung an und blinkt vor jeder Bewegung mindestens
3 Sekunden lang.
i
Die Blinklampe an einer gut sichtbaren Stelle
installieren
1. Die Blinklampe an die Klemme J16 (max 3 W)
anschließen.
2. Falls gewünscht, das Vorblinken einstellen (
Erweiterte Programmierung)
3. Den ordnungsgemäßen Betrieb der Vorrichtung
überprüfen
B614
J16
PF

7.2 NOTFALLBATTERIE XBAT 24

XBAT 24 gewährleistet die Versorgung der Automation
im Falle einer Unterbrechung der Netzversorgungs-
spannung. Die mit der Batterie durchführbare
Zyklusanzahl hängt von den verschiedenen Faktoren
ab (Batterieladezustand, verstrichene Zeit seit Unter-
brechung der Netzspannung, Raumtemperatur usw.).
!
Die Batterie vor der Inbetriebnahme der Anlage
aufladen. Der vollständige Ladezyklus der Batterie
XBAT 24 beträgt 72 Stunden.
1. Die Batterie positionieren
2. Die Batterie an den Steckverbinder J8 der Karte
anschließen.
3. Den Batteriebetrieb einstellen (
Programmierung)
i
Die Notbatterie im Falle einer Außerbetriebnahme
der Automation trennen.
39
b F
Erweiterte
732998 - Rev.D
