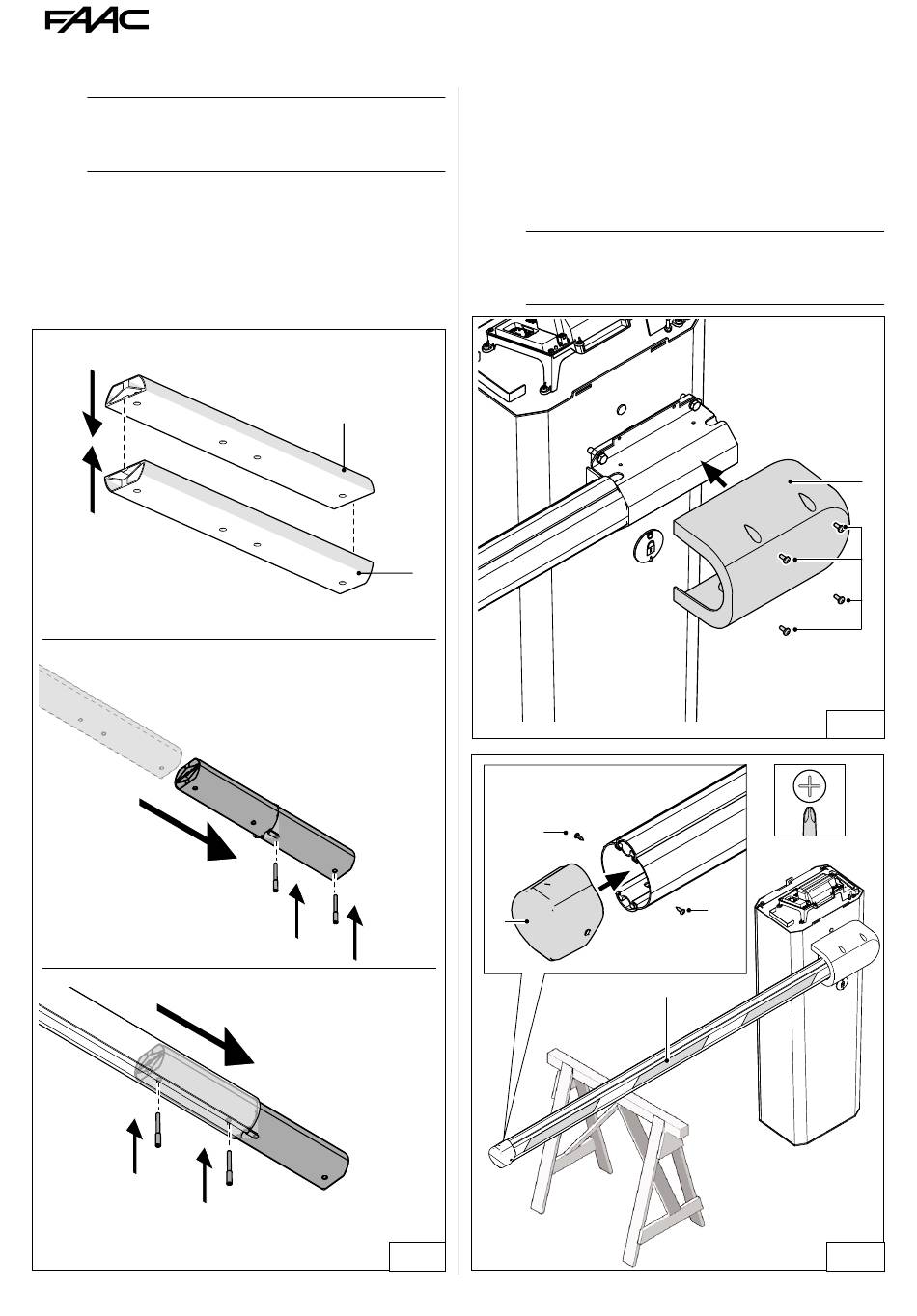

MODULARER S-SCHRANKENBALKEN

1. (2 4) Das Gelenk A am Gelenk B montieren.
i
Das Gelenk B ist an beiden Seiten aufgebohrt und
muss wie in der Abbildung dargestellt positioniert
werden.
2. Die Gelenke in den Schrankenbalken einfügen
und die Befestigungsschrauben einsetzen, ohne
sie anzuziehen.
3. Die Verlängerung an den Gelenken installieren und
die Schrauben einsetzen.
4. Die Schrauben festziehen.
B614
DIE INSTALLATION DES RUNDEN
SCHRANKENBALKENS ABSCHLIESSEN
1. (25 ) Die Abdeckung 1 einsetzen und mit den
Schrauben 2 befestigen.
2. (26) An beiden Seiten des Schrankenbalkens
die reflektierenden Aufkleber 1 anbringen.
3. Den Deckel 2 am Ende des Schrankenbalkens
anbringen und mit den Schrauben 3 befestigen.
i
A
B
2
24
20
Den Schrankenbalken auf der Auflage belassen, um
ihn bis zum Abschluss der Montage der Feder zu
entlasten.
3
1
1
2
25
3
2 6
732998 - Rev.D
