Inhaltsverzeichnis
6 A
PE
N
N
L
L
AC MAIN
MOT
MOT
M
MOT
ENC
LIGHT
BEAM
BLG
COM
BLR
J25
J6

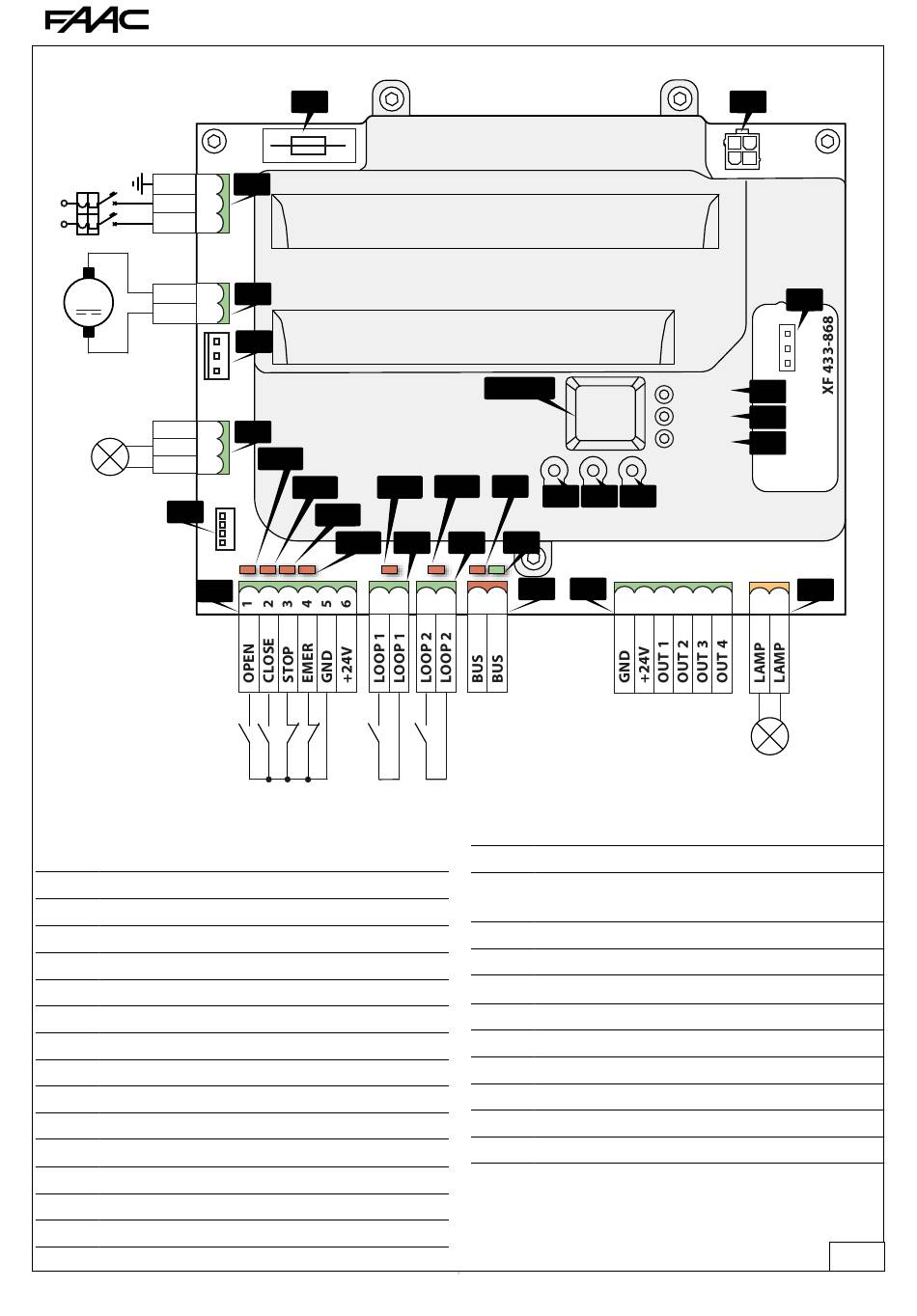

BAUTEILE E614
J1
Klemmleiste Netzversorgungsspannung
J3
Klemmleiste für BUS 2easy
J6
Klemmleiste für Eingänge/Zubehör
J7
Steckverbinder für Funkmodul XF
J8
Steckverbinder für Batterie XBAT 24
J10
Klemmleiste für externen Detektor LOOP1
J11
Stecker für Encoder
J13
Klemmleiste für externen Detektor LOOP2
J16
Klemmleiste für externe Blinklampe
J18
Klemmleiste für Schrankenbalkenlichter
J20
Klemmleiste für Ausgänge
J25
Steckverbinder für integrierte Blinklampe
J23
Steckverbinder für Motor
F1
Sicherung Platine (F1 = T2.5A)
DISPLAY Programmierdisplay
B614
F1
J1
J23
J11
J18
DL11
DL12 DL13 DL1
DL10
TRAFFIC
LAMP
DL9
DL8
DISPLAY
+
+
J10
J13
DL2
J3
DL1
Signal-LED Gerät BUS 2easy AKTIV
DL2
Signal-LED Diagnose BUS 2easy „BUS MON"
(GRÜN)
DL3
Signal-LED „RADIO1" (OMNIDEC)
DL4
Signal-LED „RADIO2" (OMNIDEC)
DL5
Signal-LED Fehler/Alarm
DL8
Betriebs-LED EMER
DL9
Betriebs-LED STOP/FSW-CL
DL10
Betriebs-LED CLOSE
DL11
Betriebs-LED OPEN
DL12
Betriebs-LED LOOP1
DL13
Betriebs-LED LOOP2
28
J8
8.8
RADIO 1
RADIO 2
ERROR
ALARM
-
F
-
F
J20
J7
DL3
DL4
DL5
J16
24 V "
15 W max
37
732998 - Rev.D
