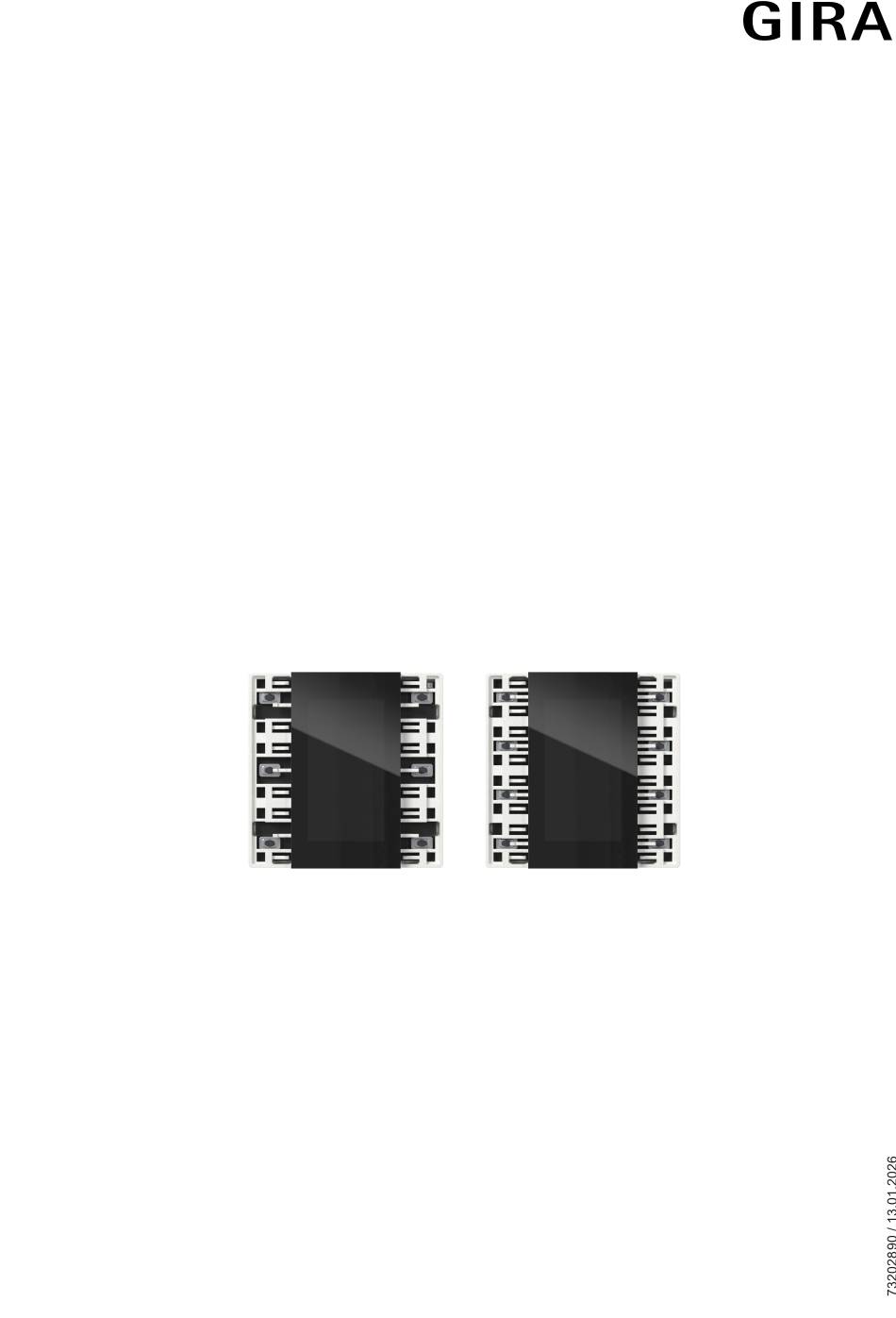

- Seite 1 Tastsensor 4.55 Plus Gebrauchsanleitung Tastsensor 4.55 Plus Bestell-Nr.: 5015 .., 5016 ..
-
Seite 2: Inhaltsverzeichnis
Tastsensor 4.55 Plus Inhaltsverzeichnis Sicherheitshinweise ..................... 3 Geräteaufbau ........................ 3 Bestimmungsgemäßer Gebrauch ................4 Bedienung ........................4 Informationen für Elektrofachkräfte ................5 Inbetriebnahme ......................6 6.1 Programmiermodus für das KNX System aktivieren ..........6 6.2 Bedienwippen montieren ..................6 6.3 Demontage ......................7 Technische Daten ...................... -
Seite 3: Sicherheitshinweise
Tastsensor 4.55 Plus Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfol- gen. Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vorschriften und Normen einhalten. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. -
Seite 4: Bestimmungsgemäßer Gebrauch
Tastsensor 4.55 Plus Gerätevorderseite Bild : [} 4] 4 Orientierungs-LED 5 Annäherungssensor 6 Programmier LED 7 interner Temperatur- und Feuchtesensor Bestimmungsgemäßer Gebrauch – Betrieb im KNX System – Bedienen von Verbrauchern, z. B. Licht, Jalousien – Messen der Raumtemperatur – Messen der Raumfeuchte –... -
Seite 5: Informationen Für Elektrofachkräfte
Tastsensor 4.55 Plus 8 Bedienwippen (Zubehör) 9 1...8 Belegung der Tasten Informationen für Elektrofachkräfte Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung abdecken! Gerät montieren und anschließen Das Gerät sollte in eine luftdichte Gerätedose eingesetzt werden. -
Seite 6: Inbetriebnahme
Tastsensor 4.55 Plus F Tastsensor kann in Betrieb genommen werden. Auf den korrekten Sitz der Halteklammern im Tragring achten. Inbetriebnahme Projektierung und Inbetriebnahme mit ETS ab Version 5.7.7 oder 6.3.0. Bei Secure-Betrieb (Voraussetzungen): – Sichere Inbetriebnahme ist in der ETS aktiviert. -
Seite 7: Demontage
Tastsensor 4.55 Plus Demontage 1. Tastsensor zusammen mit dem Abdeckrahmen nach vorne vorsichtig abziehen. 2. Zum Entfernen der Bedienwippe diese vorsichtig mit einem Schraubendreher oder Fingernagel seitlich herausschieben. Technische Daten KNX Medium TP256 Inbetriebnahme-Modus S-Mode Nennspannung DC 21 bis 32 V SELV... - Seite 8 Tastsensor 4.55 Plus Einbautiefe B = 20,8 mm Umgebungsbedingungen Umgebungstemperatur -5 bis +45 °C Lager-/ Transporttemperatur -25 bis +70 °C Relative Feuchte 5 bis 93 % (keine Betauung) 73202890 13.01.2026 Seite 8 / 8...
