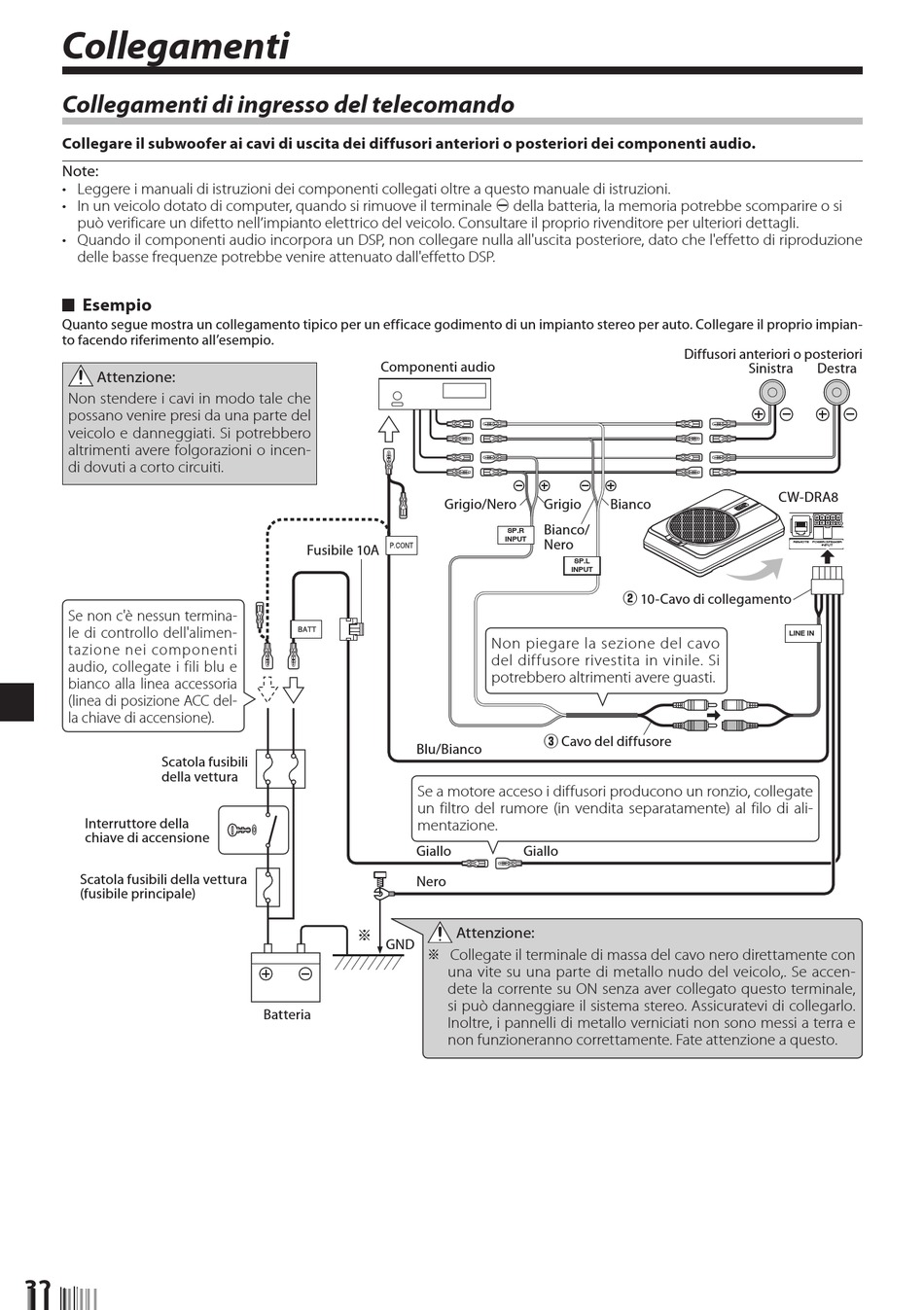

Collegamenti
Collegamenti di ingresso del telecomando
Collegare il subwoofer ai cavi di uscita dei diffusori anteriori o posteriori dei componenti audio.
Note:
• Leggere i manuali di istruzioni dei componenti collegati oltre a questo manuale di istruzioni.
• In un veicolo dotato di computer, quando si rimuove il terminale
può verificare un difetto nell'impianto elettrico del veicolo. Consultare il proprio rivenditore per ulteriori dettagli.
• Quando il componenti audio incorpora un DSP, non collegare nulla all'uscita posteriore, dato che l'effetto di riproduzione
delle basse frequenze potrebbe venire attenuato dall'effetto DSP.
Esempio
Quanto segue mostra un collegamento tipico per un efficace godimento di un impianto stereo per auto. Collegare il proprio impian-
to facendo riferimento all'esempio.
Attenzione:
Non stendere i cavi in modo tale che
possano venire presi da una parte del
veicolo e danneggiati. Si potrebbero
altrimenti avere folgorazioni o incen-
di dovuti a corto circuiti.
Se non c'è nessun termina-
le di controllo dell'alimen-
tazione nei componenti
audio, collegate i fili blu e
bianco alla linea accessoria
(linea di posizione ACC del-
la chiave di accensione).
Scatola fusibili
della vettura
Interruttore della
chiave di accensione
Scatola fusibili della vettura
(fusibile principale)
32
Italiano
Componenti audio
Fusibile 10A
Blu/Bianco
Se a motore acceso i diffusori producono un ronzio, collegate
un filtro del rumore (in vendita separatamente) al filo di ali-
mentazione.
Giallo
Nero
※
GND
※
Batteria
della batteria, la memoria potrebbe scomparire o si
⊖
Grigio/Nero Grigio Bianco
Bianco/
SP.R
INPUT
Nero
SP.L
INPUT
Non piegare la sezione del cavo
del diffusore rivestita in vinile. Si
potrebbero altrimenti avere guasti.
③ Cavo del diffusore
Giallo
Attenzione:
Collegate il terminale di massa del cavo nero direttamente con
una vite su una parte di metallo nudo del veicolo,. Se accen-
dete la corrente su ON senza aver collegato questo terminale,
si può danneggiare il sistema stereo. Assicuratevi di collegarlo.
Inoltre, i pannelli di metallo verniciati non sono messi a terra e
non funzioneranno correttamente. Fate attenzione a questo.
Diffusori anteriori o posteriori
Sinistra
CW-DRA8
② 10-Cavo di collegamento
LINE IN
Destra
