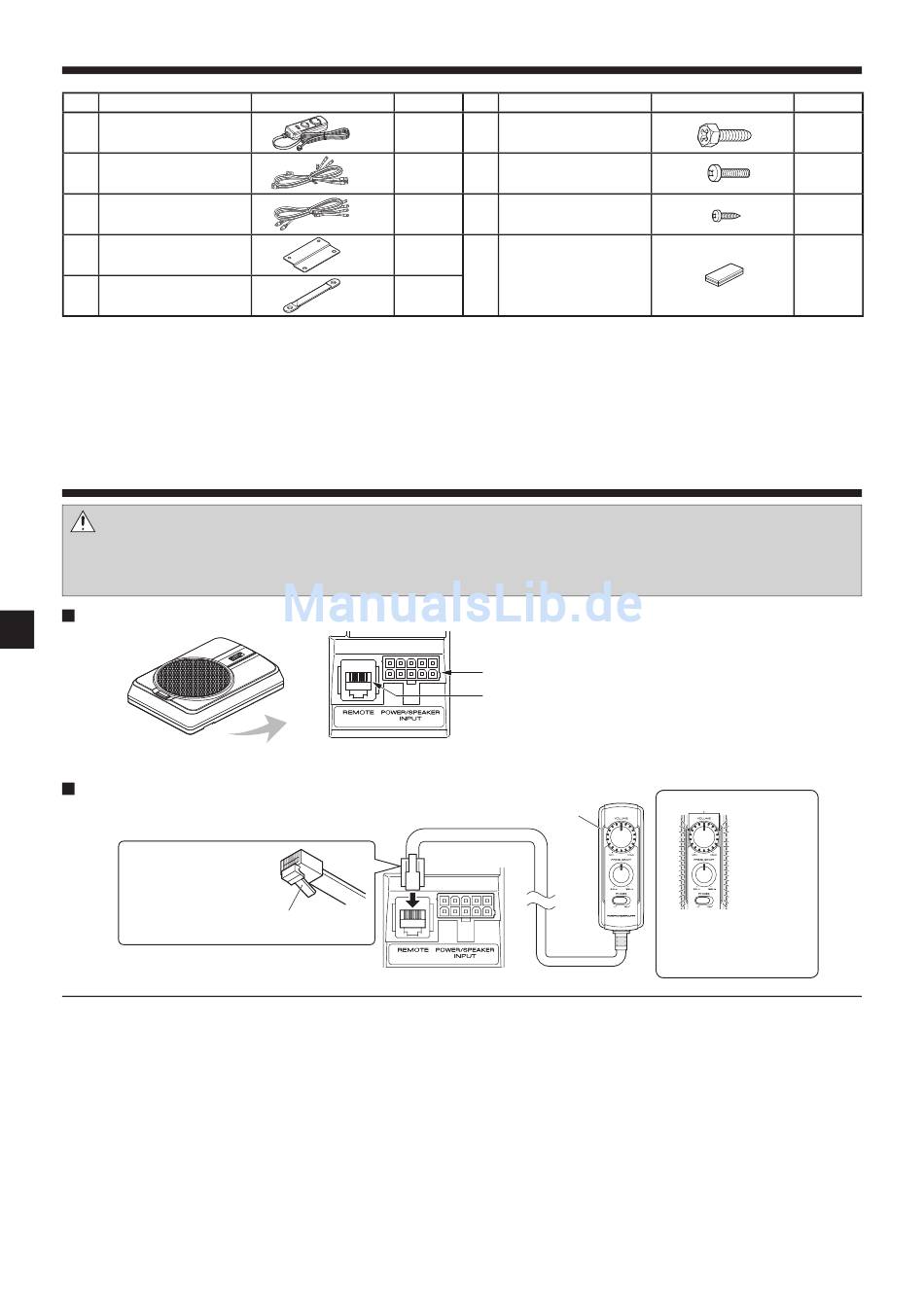

JVC CW-DRA8 Bedienungsanleitung Seite 24

Onderdelen
nr. Naam van onderdeel
Afstandsbediening
①
(5 m)
10 pens stekkersnoer
②
(5 m)
Luidsprekerdraad
③
(4,3 m)
④ Bevestigingsdeel A
⑤ Bevestigingsdeel B
Aansluitingen
Let op:
Voor u begint met de bedrading, moet u de stroomdraad van de negatieve pool van de accu loskoppelen. Nadat u alle
bedrading gelegd heeft, moet u de bedrading nalopen en controleren. Pas nadat u gecontroleerd heeft of alles in orde is,
mag u de stroomdraad weer aansluiten op de negatieve pool van de accu.
Aansluitingen van de subwoofer
Aansluiten van de afstandsbediening
Aansluiten met de
vergrendeling van
de stekker voor de
afstandsbediening naar
beneden wijzend.
Opmerkingen:
• U moet de meegeleverde afstandsbediening aansluiten.
• Als het snoer niet correct is aangesloten, zal de verlichting van de afstandsbediening niet oplichten.
• Steek de stekker van de afstandsbediening niet ondersteboven in de aansluiting en forceer de aansluiting niet. Dit kan
leiden tot storingen.
24
Nederlands
Buitenprofiel Aantal
1
1
1
2
1
① Afstandsbediening
Vergrendeling
van de stekker
nr. Naam van onderdeel
Zelftappende schroef
⑥
(ø 5 × 16 mm)
Machineschroef
⑦
(M4 × 16 mm)
Zelftappende schroef
⑧
(ø 3 × 10 mm)
Lus-en-haaksluiting
⑨ (Dubbelzijdig plakband/
voor afstandsbediening)
POWER/SPEAKER INPUT aansluiting
REMOTE aansluiting
Buitenprofiel Aantal
4
4
2
1
Licht blauw op.
Wanneer de stroom
wordt ingeschakeld, zal
de verlichting aan gaan.
