EuroCarry Adventure Rack Montageanleitung Seite 6

3. Vormontage:
Der Fahrradträger wird in komplett vormontiertem Zustand (1) geliefert und kann direkt am Fahrzeug
montiert werden. Dazu müssen wie folgt Halterungen am Fahrzeug angeschraubt werden.
4. Montage am Fahrzeug:
Zuerst werden an die Positionen, an denen die
Halterungen (8+9+10+11) später auf dem Fahrzeuglack
aufliegen, Lackschutzfolien (27) aufgeklebt. Schneiden
Sie nun vorsichtig ein Loch in die Lackschutzfolie durch
das nachher die Schraube gesteckt wird.

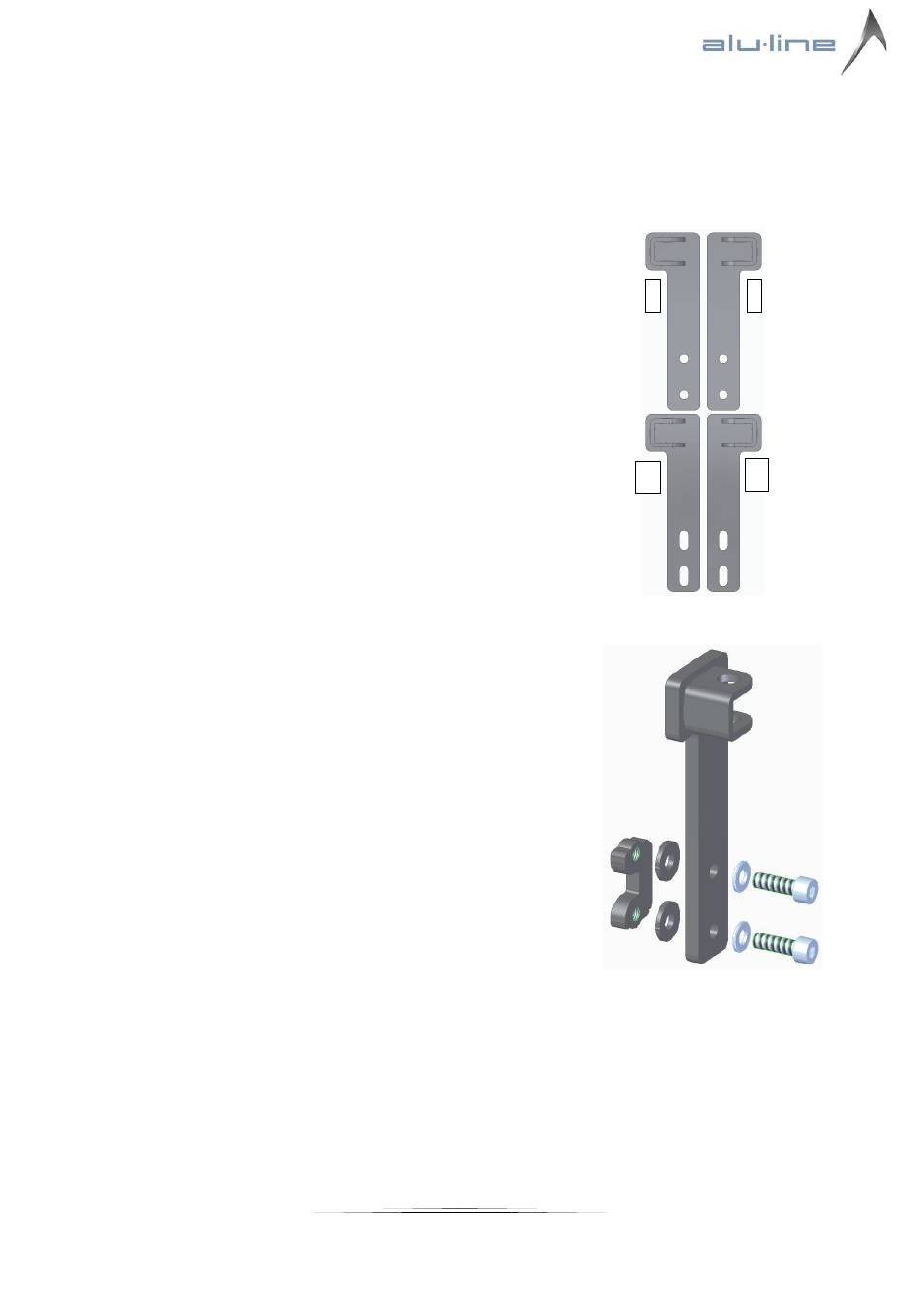

Danach werden die Halterungen oben und unten
(8+9+10+11 - Abb.
Zylinderkopfschrauben
Unterlegscheiben (22) und der Sondermuttern (14) an
den Bohrungen der Scharniere der Hecktür befestigt
(Abb. 2). Das Anzugsdrehmoment für die Schrauben der
oberen Halterungen ist 20Nm, die Schrauben der
unteren Halter ziehen Sie erstmal handfest an.
Im Montagebeutel befinden sich 3 mm dicke
Blechscheiben – einmal mit Außendurchmesser 16,5
mm (13) und einmal mit 20,5 mm (12). Legen Sie die
passende Scheibe in die Löcher der Scharniere als
Führungshülsen für die Schrauben (Abb. 2). Zur
Sicherung aller
Schraubensicherungslack auf den Gewinden angebracht
werden!
Alu-Line Metallbearbeitungsgesellschaft mbH - Martin-Staud-Str. 25 - 88348 Bad Saulgau
Tel. +49(0) 7581-92091-0 - Email info@alu-line.de - www.alu-line.de
1) mit Hilfe
M8x25mm (17),
Schrauben muss
6
der
den
11
9 8
10
Abbildung 1
Abbildung 2
