7.2 Vormontage der Beleuchtungsleiste
14
Zuerst wird die Kennzeichen-Halterung (5) an die
vormontierte Beleuchtungsleiste (1) geschraubt.
Verwenden Sie dazu die zwei Linsenkopfschrauben M6
x 20 mm (9), die Sechskantmuttern (14) und
18
Unterlegscheiben (18), um die Kennzeichen-Halterung
9
gemäß Abbildung 7 zu montieren. Achten Sie darauf,
dass die Montage symmetrisch erfolgt.

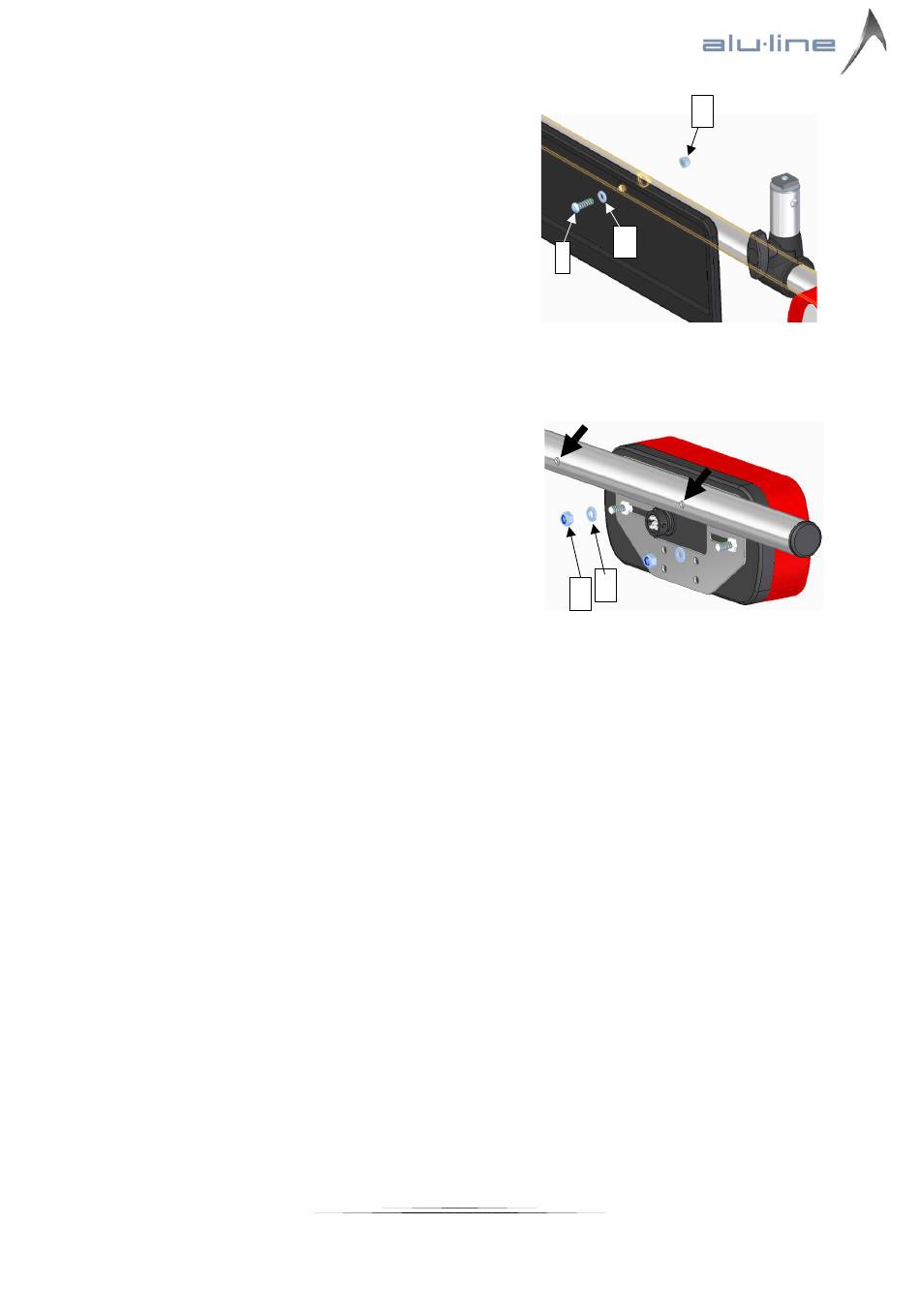

Abbildung 7
Danach können die Leuchten an den Blechen montiert
werden - die Leuchte mit dem weißen Rückfahrlicht (3)
auf der Beifahrerseite und die Leuchte mit der roten
Nebelschlussleuchte (4) auf der Fahrerseite. Die
Kennzeichenbeleuchtung (seitliches weißes Glas an den
Leuchten) muss Richtung Kennzeichen zeigen (siehe Bild
unter Punkt 7). Stecken Sie die Gewinde durch die
15 19
Langlöcher und sichern Sie sie jeweils mit einer
Abbildung 8
Unterlegscheibe (19) und einer Sicherungsmutter (15)
(max. 6Nm - siehe Abb. 8).
Danach können Sie die Stangenhalter (21) in die sechs
Löcher auf der Rückseite des Rohrs drücken. Kleben Sie
die Reflektor-Aufkleber jeweils auf den
Kunststoffstopfen an den Rohr-Enden (ebenfalls
sichtbar auf Abb. 8 ganz rechts).

7.3 Montage an der Fahrradschiene

Entfernen Sie die äußerste (vom Fahrzeug am weitesten
entfernte) Fahrradschiene vom Ausleger sowie die
beiden schwarzen Kunststoff-Endkappen links und
rechts dieser Schiene. Führen Sie beide Nutensteine
(16) einmal links und einmal rechts in die untere Nut der
Fahrradschiene ein (es befinden sich nun vier
Nutensteine in der Nut). Bringen Sie beide Kunststoff-
Endkappen wieder an.
