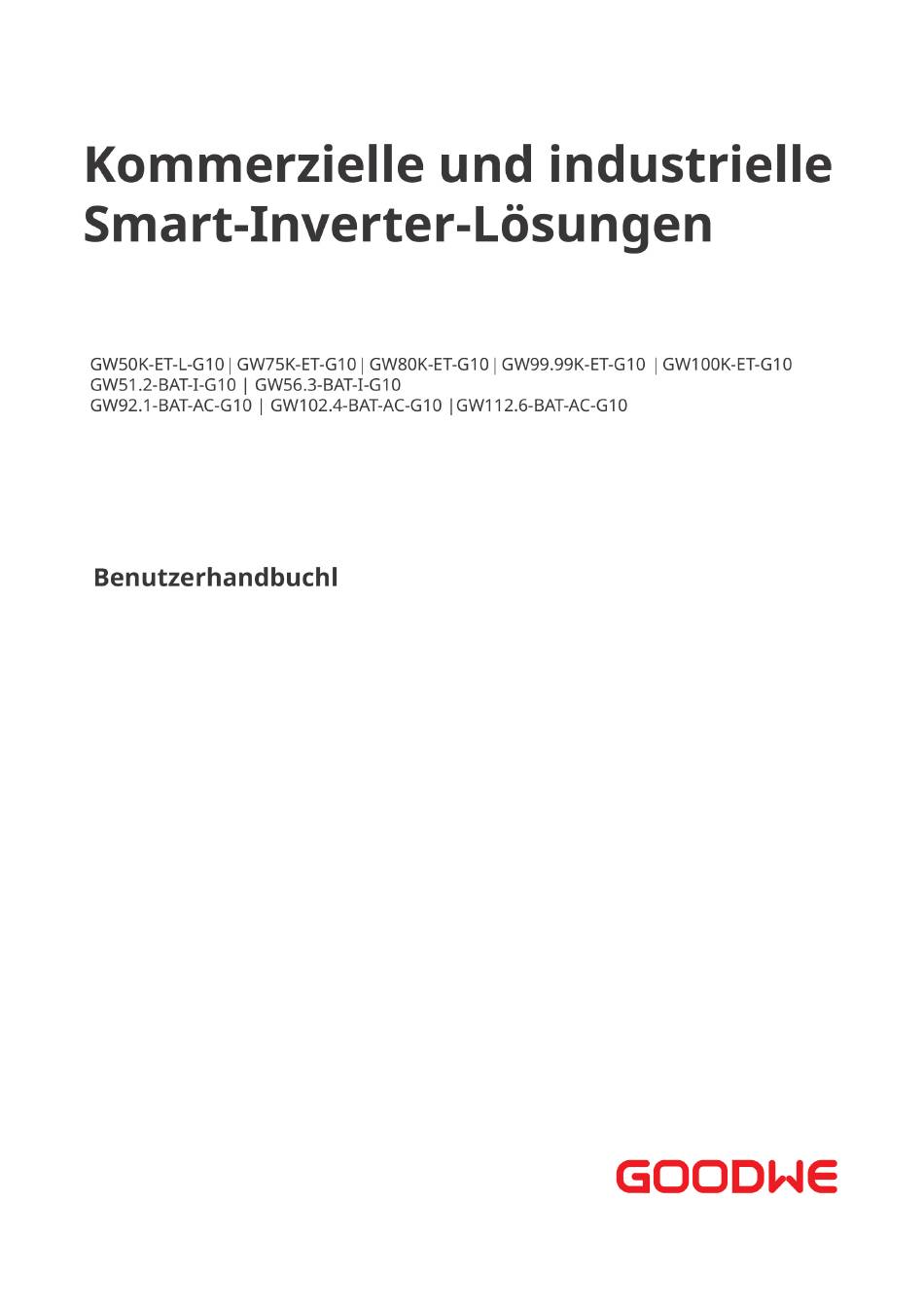

  • Seite 1 V1.1...

  • Seite 2: Urheberrechtserklärung

    Urheberrechtserklärung   Copyright © GOODWE Technologies Co., Ltd. 2026. Alle Rechte vorbehalten. Ohne Genehmigung der GOODWE Technologies Co., Ltd. darf kein Inhalt dieses Handbuchs in irgendeiner Form reproduziert, verbreitet oder auf öffentliche Netzwerke oder andere Drittplattformen hochgeladen werden. Markenlizenz und andere in diesem Handbuch verwendete GOODWE-Marken sind Eigentum der GOODWE Technologies Co., Ltd.

  • Seite 3: Vorbemerkung

    Eigenschaften des Produkts vertraut zu machen. Das Dokument kann unregelmäßig aktualisiert werden. Bitte holen Sie sich die neueste Version der Unterlagen und weitere Produktinformationen von der offiziellen Website. Eignete Produkte Das Energiespeichersystem umfasst folgende Produkte: Produktty Produktinformation Beschreibung GW50K-ET-L-G10 Nennausgangsleistung：50.0kW GW75K-ET-G10 Nennausgangsleistung：75kW Wechselric GW80K-ET-G10 Nennausgangsleistung：80kW hter GW99.99K-ET-G10...
  • Seite 4 Produktty Produktinformation Beschreibung Batteriesys • Unterstützt den Parallelbetrieb von bis zu 6 Batteriesystemen in einem Cluster • An demselben Batterieeingangsanschluss BAT-Serie 35.8-56.3kWh des Wechselrichters können keine Hochvolt-Batterie unterschiedlichen Batteriesystem- Modelle im Parallelbetrieb gemischt werden. • Energiespeicherkapazität pro Cluster: 92.1/102.4/112.6kWh, maximale Gesamtspeicherkapazität im Parallelbetrieb: 368.4/409.6/450.4kWh •...

  • Seite 5: Definition Der Symbole

    Produktty Produktinformation Beschreibung Intelligent Im Einzelgeräte-Szenario können 4G Kit-CN-G20 Systembetriebsinformationen über 4G- Kommunik Signal an die Monitoring-Plattform   ationsstick übertragen werden. Im Einzelgeräte-Szenario können Systembetriebsinformationen über 4G-  4G Kit-G20 Signal an die Monitoring-Plattform übertragen werden. Definition der Symbole Gefahr Zeigt eine hohe potenzielle Gefahr an, die, wenn nicht vermieden, zu Tod oder schweren Verletzungen führt.

  • Seite 6: Inhaltsverzeichnis

    Katalog 1 Sicherheitshinweise 1.1 Allgemeine Sicherheit 1.2 Personalanforderungen 1.3 Sicherheit des Systems 1.3.1 Sicherheit der Photovoltaik-Schaltkreise 1.3.2 Sicherheit des Inverters 1.3.3 Sicherheit der Batterie 1.3.4 Sicherheit des Stromzählers 1.4 Erläuterung der Sicherheitsymbole und Zertifizierungsmerkmale 1.5 Europäische Konformitätserklärung 1.5.1 Geräte mit drahtloser Kommunikationsfunktion 1.5.2 Geräte ohne drahtlose Kommunikationsfunktion (außer Batterien) 1.5.3 Batterie 2 Systemvorstellung...
  • Seite 7 2.2.4 Intelligenter Zähler 2.2.5 Intelligenter Kommunikationsstick 2.3 Unterstützte Netzformen 2.4 Systemmodus 2.5 Funktionsmerkmale 3 Prüfung und Lagerung der Geräte 3.1 Geräteprüfung 3.2 Lieferteile 3.2.1 Lieferteile des Inverters 3.2.2 STS-Lieferteile 3.2.3 Lieferteile der Batterie (BAT-Serie 35,8-56,3 kWh Hochvolt-Batterie) 3.2.4 Lieferteile der Batterie (BAT-Serie 92,1-112,6 kWh Gewerbe- und Industrie-Batteriesystem) 3.2.5 Lieferteile des intelligenten Stromzählers 3.2.6 Intelligenter Kommunikationsstick...
  • Seite 8 4.2.2 Anforderungen an den Installationsraum 4.2.3 Anforderungen an das Installationsfundament 4.2.4 Anforderungen an die Werkzeuge 4.2.5 Transportanforderungen 4.3 Installieren des Inverters 4.4 STS installieren 4.5 Installieren der Batterie 4.5.1 Schranktür öffnen 4.5.2 BAT-Serie 35,8-56,3 kWh Hochvolt-Batterie installieren 4.5.3 BAT-Serie 92,1-112,6 kWh Gewerbe- und Industrie-Batteriesystem installieren 4.6 Installieren des Stromzählers 5 Anschluss des Systems...
  • Seite 9 5.4 Schutzleiteranschließung 5.5 PV-Kabel anschließen 5.6 Batteriekabelanschließung 5.6.1 BAT-Serie 35,8-56,3 kWh Hochvolt-Batterie 5.6.1.1 Anschluss des Inverters und des Batterieleistungskabels 5.6.1.2 Batterieinterne Leistungskabel anschließen 5.6.1.3 Anschließen der Kommunikationsleitung 5.6.2 BAT-Serie 92,1-112,6 kWh Gewerbe- und Industrie-Batteriesystem 5.6.2.1 Einführung der Batteriedurchführungen und Systemverkabelung 127 5.6.2.2 Anschluss des Inverters und des Batterieleistungskabels sowie batterieinterne Leistungskabel 5.6.2.3 Anschließen der Kommunikationsleitung...
  • Seite 10 6.2.2 Einzelner Wechselrichter, mit Inselfunktion 6.2.3 Mehrere Wechselrichter, reines Netzparallelsystem 6.3 Einführung der Indikatorlichter 6.3.1 Indikatorlichter des Inverters 6.3.2 Indikatorlichter der Batterie 6.3.3 Indikatorlichter des intelligenten Stromzählers 6.3.4 Indikatorlichter des intelligenten Kommunikationssticks 6.3.5 STS-Indikatorlichter 6.4 Schranktür schließen 7 Schnelle Systemkonfiguration 7.1 App herunterladen 7.1.1 SolarGo App herunterladen 7.1.2 SEMS+ APP herunterladen...
  • Seite 11 8.1 SolarGo APP 8.1.1 Einführung in die SolarGo APP 8.1.2 Energiewechselrichter anschließen 8.1.3 Einführung in die Oberfläche des Energiewechselrichters 8.1.4 Kommunikationsparameter einstellen 8.1.4.1 Datenschutz- und Sicherheitsparameter einstellen 8.1.4.2 WLAN/LAN-Parameter einstellen 8.1.4.3 APN-Parameter einstellen 8.1.4.4 RS485-Kommunikationsparameter einstellen 8.1.4.5 WLAN prüfen 8.1.5 Verdrahtungsmodus einstellen 8.1.6 Schnelle Systemeinstellung 8.1.6.1 Schnelle Systemeinstellung (Typ 2) 8.1.7 Grundparameter einstellen...
  • Seite 12 8.1.8.5 Lichtbogenerkennungsfunktion einstellen 8.1.8.6 Batteriefunktion einstellen 8.1.8.6.1 Lithiumbatterieparameter einstellen 8.1.8.6.2 Bleibatterieparameter einstellen 8.1.8.7 PV-Anschlussmodus einstellen 8.1.8.8 Ungleichspannungsausgabefunktion einstellen 8.1.8.9 Leistungsplanungsantwortparameter einstellen 8.1.8.10 Werkseinstellungen wiederherstellen 8.1.9 Benutzerdefinierte Sicherheitsparameter einstellen 8.1.9.1 Wirkleistungskurve einstellen 8.1.9.2 Blindleistungskurve einstellen 8.1.9.3 Netzschutzparameter einstellen 8.1.9.4 Netzanschlussparameter einstellen 8.1.9.5 Spannungsfehlerdurchfahrparameter einstellen 8.1.9.6 Frequenzfehlerdurchfahrparameter einstellen 8.1.10 Verdrahtungsmodus einstellen...
  • Seite 13 8.1.12.3 Mikronetzparameter einstellen 8.1.13 Stromzählerparameter einstellen 8.1.13.1 Stromzähler binden/entbinden 8.1.13.2 Stromzähler-/CT-Hilfsprüfung 8.1.14 Gerätewartung 8.1.14.1 Firmware-Informationen anzeigen/Firmware-Upgrade 8.1.14.1.1 Reguläres Firmware-Upgrade 8.1.14.1.2 Ein-Klick-Firmware-Upgrade 8.1.14.1.3 Automatisches Firmware-Upgrade 8.1.14.2 Anmeldepasswort ändern 9 App-Einführung 9.1 Kontoverwaltung 9.1.1 Konto anmelden 9.2 Kraftwerk verwalten 9.2.1 Kraftwerk erstellen 9.2.2 Kraftwerksinformationen konfigurieren 9.2.3 Gerät hinzufügen 9.3 Informationen über das Kraftwerk anzeigen...
  • Seite 14 10.1 System abschalten 10.1.1 Einzelner Wechselrichter, ohne Inselfunktion 10.1.2 Einzelner Wechselrichter, mit Inselfunktion 10.1.3 Mehrere Wechselrichter, reines Netzparallelsystem 10.2 Gerät abmontieren 10.2.1 Entfernen des Inverters 10.2.2 BAT-Serie 35,8-56,3 kWh Hochvolt-Batterie entfernen 10.2.3 BAT-Serie 92,1-112,6 kWh Gewerbe- und Industrie-Batteriesystem entfernen 10.3 Geräteentsorgung 10.4 Regelmäßige Wartung 10.5 Fehler 10.5.1 Systemkommunikationsfehler...
  • Seite 15 11.5 Technische Parameter des intelligenten Kommunikationssticks 12 Anhang 12.1 Häufig gestellte Fragen und Antworten 12.1.1 Wie wird die Stromzähler-/CT-Hilfsprüfung durchgeführt? 12.1.2 Wie wird die Geräteversion aktualisiert? 12.2 Abkürzungen 12.3 Begriffserklärung 12.4 Bedeutung der Batterie-SN-Kodierung 13 Kontaktinformationen...

  • Seite 16: Sicherheitshinweise

    1 Sicherheitshinweise Die in diesem Dokument enthaltenen Sicherheitshinweise müssen bei der Bedienung des Geräts stets beachtet werden. Vorsicht Das Gerät wurde streng nach Sicherheitsvorschriften entworfen und getestet. Dennoch müssen vor jeglichen Arbeiten am Gerät als elektrischer Einrichtung die relevanten Sicherheitshinweise beachtet werden. Unsachgemäße Handhabung kann zu schweren Verletzungen oder Sachschäden führen.

  • Seite 17: Personalvoraussetzungen

    • Geräteschäden oder Personenschäden, die durch Nichtbeachtung der Installations-, Nutzungs- oder Konfigurationsanforderungen in diesem Dokument oder im entsprechenden Benutzerhandbuch entstehen, sind Nicht in der Verantwortung des Geräteherstellers. Weitere Informationen zur Produktgarantie erhalten Sie auf der offiziellen Website: https://en.goodwe.com/warrantyrelated.html. 1.2 Personalvoraussetzungen...

  • Seite 18: Sicherheit Des Systems

    Hinweis Um die Sicherheit, Konformität und Effizienz während des gesamten Prozesses von Transport, Aufbau, Verkabelung, Betrieb und Wartung der Geräte zu gewährleisten, müssen alle Arbeiten von Fachpersonal oder qualifiziertem Personal durchgeführt werden. Fachpersonal oder qualifiziertes Personal umfasst: • Personen, die über Kenntnisse der Gerätefunktionsprinzipien, Systemstruktur, Risiken und Gefahren verfügen und eine professionelle Betriebsschulung erhalten haben oder über umfangreiche praktische Erfahrung verfügen.
  • Seite 19 • Vor dem Anschließen der elektrischen Leitungen müssen alle vorgeschalteten Schalter des Geräts ausgeschaltet werden, um sicherzustellen, dass das Gerät stromlos ist. Arbeiten unter Spannung sind strengstens verboten, da sonst die Gefahr eines elektrischen Schlags besteht. • Um Personen- oder Geräteschäden durch Arbeiten unter Spannung zu vermeiden, muss auf der Eingangsseite der Gerätespannung ein Leistungsschalter installiert werden.

  • Seite 20: Sicherheit Der Photovoltaik-Schaltkreise

    Vorsicht • Vermeiden Sie während der Installation des Geräts, dass die Anschlussklemmen Gewicht tragen, da dies zu einer Beschädigung der Klemmen führen kann. • Wenn das Kabel zu stark gezogen wird, kann dies zu einem schlechten Kontakt führen. Lassen Sie beim Anschließen eine ausreichende Kabellänge und verbinden Sie es dann mit dem Geräteanschluss.

  • Seite 21: Sicherheit Des Inverters

    • Stellen Sie sicher, dass die Komponentenrahmen und das Montagesystem ordnungsgemäß geerdet sind. • Stellen Sie nach Abschluss der Verkabelung der Gleichstromleitungen sicher, dass die Anschlüsse fest angezogen und nicht locker sind. Unsachgemäße Verkabelung kann zu schlechtem Kontakt oder hohem Widerstand führen und den Wechselrichter beschädigen.

  • Seite 22: Sicherheit Der Batterie

    • Stellen Sie sicher, dass Spannung und Frequenz am Netzanschlusspunkt den Netzanbindungsspezifikationen des Wechselrichters entsprechen. • An der AC-Seite des Wechselrichters wird die Installation von Schutzvorrichtungen wie Leistungsschaltern oder Sicherungen empfohlen. Die Nennwerte der Schutzvorrichtungen müssen das 1,25-fache des maximalen AC- Ausgangsstroms des Wechselrichters überschreiten.
  • Seite 23 Andernfalls besteht Stromschlaggefahr oder Gerätebeschädigung. Daraus resultierende Schäden sind Nicht in der Verantwortung des Geräteherstellers. • Das Gerät muss auf Beton oder einer anderen nicht brennbaren Oberfläche installiert werden. Stellen Sie sicher, dass das Fundament eben, fest, flach, trocken und ausreichend tragfähig ist. Vertiefungen oder Neigungen sind untersagt.
  • Seite 24 Vorsicht • Stellen Sie sicher, dass die Batterie nach der Entladung zeitnah wieder aufgeladen wird, da ansonsten Tiefentladung und Batterieschäden auftreten können. Laden oder entladen Sie die Batterie nicht mit Strömen, die den Nennladestrom/- entladestrom überschreiten. • Der Batteriestrom kann durch Faktoren wie Temperatur, Luftfeuchtigkeit oder Wetterbedingungen beeinflusst werden, was zu einer Strombegrenzung der Batterie und einer Beeinträchtigung der Belastbarkeit führen kann.

  • Seite 25: Sicherheit Des Stromzählers

    Kohlendioxid-, Novec1230- oder FM-200-Feuerlöscher vorhanden sind. Löschen Sie Brände nicht mit ABC-Pulverfeuerlöschern. Feuerwehrleute müssen ○ Schutzkleidung und ein umluftunabhängiges Atemschutzgerät tragen.     1.3.4 Sicherheit des Stromzählers Vorsicht Wenn die Netzspannungsschwankungen 265 V überschreiten, kann ein dauerhafter Überlastbetrieb den Stromzähler beschädigen. Es empfiehlt sich, auf der Spannungseingangsseite des Zählers eine Sicherung mit einem Nennstrom von 0,5 A hinzuzufügen, um den Zähler zu schützen.
  • Seite 26 Die Wechselrichteroberfläche ist heiß. Berühren Sie sie während des Betriebs nicht, da Verbrennungsgefahr besteht. Verwenden Sie das Gerät sachgemäß. Bei extremen Bedingungen besteht Explosionsgefahr. Batterie enthält brennbare Stoffe. Brandgefahr. Das Gerät enthält ätzenden Elektrolyt. Vermeiden Sie Kontakt mit auslaufendem Elektrolyt oder ausgasenden Dämpfen.

  • Seite 27: Europäische Konformitätserklärung

    Von Kindern fernhalten. Gerät nicht anheben. Nicht unter Last abschalten, kann zu Stromschlag/Brandgefahr führen. Zerlegen verboten.   1.5 Europäische Konformitätserklärung 1.5.1 Geräte mit drahtloser Kommunikationsfunktion Geräte mit drahtloser Kommunikationsfunktion, die auf dem europäischen Markt verkauft werden können, erfüllen die folgenden Richtlinienanforderungen: •...

  • Seite 28: Batterie

    • Restrictions of Hazardous Substances Directive 2011/65/EU and (EU) 2015/863 (RoHS) • Waste Electrical and Electronic Equipment 2012/19/EU • Registration, Evaluation, Authorization and Restriction of Chemicals (EC) No 1907/2006 (REACH) 1.5.3 Batterie Batterien, die auf dem europäischen Markt verkauft werden können, müssen die Anforderungen der folgenden Richtlinien erfüllen: •...

  • Seite 29: Systemvorstellung

    2 Systemvorstellung 2.1 Übersicht des Systems Die intelligente Wechselrichterlösung für Gewerbe und Industrie integriert Geräte wie Wechselrichter, statische Umschalterschränke, Batterien, intelligente Zähler, intelligente Kommunikationssticks usw. Im Photovoltaiksystem wird Solarenergie in elektrische Energie umgewandelt oder Strom aus dem Netz gekauft, um den Strombedarf von Gewerbe und Industrie zu decken.
  • Seite 30 • Photovoltaiksysteme sind nicht für den Anschluss von Geräten geeignet, die auf eine stabile Stromversorgung angewiesen sind, wie z.B. lebenserhaltende medizinische Geräte. Stellen Sie sicher, dass ein Systemausfall keine Personenschäden verursacht. • Vermeiden Sie nach Möglichkeit den Einsatz von Lasten mit hohem Anlaufstrom im Photovoltaiksystem, wie z.B.
  • Seite 31 Produkttyp Produktinformation Beschreibung GW50K-ET-L-G10 Wechselrichter GW75K-ET-G10...
  • Seite 32 Produkttyp Produktinformation Beschreibung GW80K-ET-G10 GW99.99K-ET-G10 GW100K-ET-G10 Statischer Transfer Switch GW125K-STS-G10 Nennausgangsleistung：125kW (STS) Batteriesystem GW35.8-BAT-I-G10 • Bis zu 6 Batteriesysteme können GW40.9-BAT-I-G10 parallel geschaltet werden. • Der Wechselrichter verfügt über 2 GW46.0-BAT-I-G10 Paar Batterieeingangsanschlüsse. Die beiden Batterieanschlüsse GW51.2-BAT-I-G10 können parallel an dasselbe Batteriesystem oder unabhängig an zwei Batteriesysteme angeschlossen werden.
  • Seite 33 An denselben Batterieeingangsanschlüssen des Wechselrichters können keine Batteriesysteme unterschiedlicher Modelle parallel gemischt verwendet werden. Der Zähler wird mit dem Wechselrichter geliefert. Der Stromwandler (CT) kann von GoodWe bezogen oder separat gekauft werden. CT-Wandlungsverhältnis- Intelligenter Anforderung: nA/5A GM330 Zähler • nA: Primärstrom des CT, Bereich für n: 200-5000 •...

  • Seite 34: Produktinformation

    Produkttyp Produktinformation Beschreibung Überträgt 4G Kit-CN-G20 Systembetriebsinformationen über   4G-Signal an die Monitoring-  4G Kit-G20 Plattform. Wenn der Wechselrichter im Inselbetriebsmodus ist, kann er normal für gewerbliche und industrielle Lasten verwendet werden. Die Lastkapazität des Wechselrichters im Inselbetrieb ist in der folgenden Tabelle dargestellt. Parameter Netz einphasig Netz dreiphasig...
  • Seite 35 SEC3000C. Typ 2: Wechselrichter mit BAT 35.8-56.3 kWh Hochvoltbatteriesystem Bei diesem Typ überträgt jeder Wechselrichter die Parallelbetriebsinformationen über einen intelligenten Kommunikationsstick an die intelligente Energie-Steuerbox SEC3000C.  ...
  • Seite 36 Produkttyp Produktinformationen Beschreibung GW50K-ET-L-G10 Nennausgangsleistung：50.0kW GW75K-ET-G10 Nennausgangsleistung：75kW Wechselrichter GW80K-ET-G10 Nennausgangsleistung：80kW GW99.99K-ET-G10 Nennausgangsleistung：99.99kW GW100K-ET-G10 Nennausgangsleistung：100kW Batteriesystem GW35.8-BAT-I-G10 GW40.9-BAT-I-G10 GW46.0-BAT-I-G10 GW51.2-BAT-I-G10...
  • Seite 37 Produkttyp Produktinformationen Beschreibung • Maximal 6 Batteriesysteme können parallel geschaltet werden. • Der Wechselrichter verfügt über 2 Paar Batterieeingangsklemmen. Die beiden Batterieklemmenpaare können parallel an dasselbe Batteriesystem oder unabhängig an zwei Batteriesysteme angeschlossen werden. An jedes GW56.3-BAT-I-G10 Batterieeingangsklemmenpaar können maximal 6 parallel geschaltete Batterien angeschlossen werden.
  • Seite 38 Informationen zu Anforderungen, Smart Energy Aufbau, Verkabelung usw. für die SEC3000C Control Box SEC3000C finden Sie im SEC3000C- Benutzerhandbuch. Unterstützt den Kauf von GoodWe oder eigenständig. CT- Übersetzungsverhältnis-Anforderung: nA/5A • nA: CT-Primärstrom, Bereich für n: 200-5000 • 5A: CT-Sekundärausgangsstrom...

  • Seite 39: Produktübersicht

    Produkttyp Produktinformationen Beschreibung Intelligenter Kann Systembetriebsinformationen Kommunikation WiFi/LAN Kit-20 über WiFi- oder LAN-Signal an die sstick Überwachungsplattform hochladen. 4G Kit-CN-G20 Kann Systembetriebsinformationen   über 4G-Signal an die Überwachungsplattform hochladen.  4G Kit-G20     2.2 Produktübersicht 2.2.1 Wechselrichter Der Wechselrichter steuert und optimiert in Photovoltaik-Systemen den Energiefluss durch ein integriertes Energiemanagementsystem.
  • Seite 40 Bauteil/Beschr Beschreibung iftung Statusanzeige Zeigt den Betriebszustand des Wechselrichters an. Display In Kombination mit den Tasten zur Anzeige von (optional) Wechselrichterdaten. Tasten In Kombination mit dem Display zur Bedienung des (optional) Wechselrichters. Anschlussmod Anschlussbereich für AC-Kabel. Erdungsklem Schutzleiteranschließung. Luftauslass Leitet heiße Luft aus. Griff Zum Tragen des Wechselrichters.

  • Seite 41: Sts

    Batterieeingan Zum Anschluss der Gleichstromeingangsleitung der gsklemmen Batterie. Zum Anschluss der Gleichstromeingangsleitung der PV- Eingangsklem Module. Gleichstromsc Steuert den Anschluss oder die Trennung der halter 1 Gleichstromeingänge MPPT1-4. Gleichstromsc Steuert den Anschluss oder die Trennung der halter 2 Gleichstromeingänge MPPT5-8. Entlüftungsve ntil Zum Anschluss von Kommunikationsleitungen für...
  • Seite 42 decken, startet der Generator nicht. Das System schaltet in den netzunabhängigen Betriebsmodus. • Wenn das Energiespeichersystem mit einem Generator verbunden ist und die Photovoltaik-Stromerzeugung und Batteriesystementladung den Lastbedarf nicht decken, startet der Generator, um die Last mit Strom zu versorgen, und Photovoltaik- und Generatorstromerzeugung laden die Batterie.
  • Seite 43 Bezeichnung Beschreibung Statusanzeige Zeigt den Betriebszustand des STS an Verriegelung Zum Öffnen/Schließen der STS-Abdeckung Schutzerdungsanschl Für den Anschluss des PE-Leiters Aufhängeelement Zum Aufhängen des STS an der Rückwand Feststützhalterung Zur Wandbefestigung und Abstützung des STS Wechselrichter- Kabeleinführung BACK-UP- Kabeleinführung Kabeldurchführung Smart-Port- Kabeleinführung Netz-...

  • Seite 44: Batterie

    Bezeichnung Beschreibung Für den Anschluss eines Generators oder Smart-Klemmen großer Lasten Netzklemmen Für den Netzanschluss PE-Klemmleiste Für den Anschluss der PE-Leiter 2.2.3 Batterie Das Batteriesystem besteht aus einem Hochspannungskasten und einem PACK. Das Batteriesystem kann entsprechend den Anforderungen des Photovoltaik- Energiespeichersystems Strom speichern und abgeben.
  • Seite 45 Abmessungen Beschreibung der Komponenten...
  • Seite 46 • Typ I (Rack-Montage) Bezeichnung Beschreibung Batteriegestell Zur Installation des Batteriesystems Wandhalterungsbefest Zur Befestigung des Batteriegestells an der igungslöcher Wand, um ein Umkippen zu verhindern Bodenhalterungsbefes Zur Befestigung des Batteriegestells am tigungslöcher Boden, um ein Umkippen zu verhindern • Typ II (Stapel-Montage) Name Beschreibung Ermöglichen die Höhenverstellung, um den Sockel...
  • Seite 47 Name Beschreibung Kontakt für die Auslösung externer Brandschutzsysteme (Normalerweise bleibt der Trockener Kontakt trockene Kontakt geöffnet. Wenn ein geschlossener Kontakt erkannt wird, schaltet sich das Batteriesystem automatisch ab.) Leistungsein- /ausgangsanschlus Verbinder für die Leistungskabel zwischen s 2 des Hochspannungskasten und Batterie-PACK. Hochspannungskas tens Externer...

  • Seite 48: Bat-Serie 92,1-112,6 Kwh Gewerbe- Und Industriebatteriesystem

      2.2.3.2 BAT-Serie 92,1-112,6 kWh Gewerbe- und Industriebatteriesystem Anzahl Verfügbare Modell Batteriemodule Kapazität (kWh) GW92.1-BAT-AC-G10 92.1 GW102.4-BAT-AC-G10 102.4 GW112.6-BAT-AC-G10 112.6 Beschreibung der Komponenten Bezeichnung Beschreibung LED-Anzeige...
  • Seite 49 Bezeichnung Beschreibung Durch Drücken der Not-Aus-Taste wird das Not-Aus-Taste Batteriesystem abgeschaltet. Vordertürschloss PE-Anschluss 1 Zum Anschluss des Batterie-Erdungskabels. Untere Abdeckung Linker Kabeleinführung Klimaanlagen-Stromkabel & ET100- Leistungskabel Linker Kabeleinführung Wechselrichter-Kommunikationskabel Linker Kabeleinführung Wechselrichter-Leistungskabel Rechter Batterie-Cluster-Parallel-Leistungskabel Kabeleinführung 1 Rechter Batterie-Cluster-Parallel- Kabeleinführung 2 Kommunikationskabel Rechter Klimaanlagen-Stromkabel...
  • Seite 50 Bezeichnung Beschreibung Zuständig für Explosionsschutz, Entlüftung usw. Bei abnormalem Druckanstieg im Batteriesystem öffnet das Explosionsschutz- Explosionsschutzventil Rückschlagventil die Entlüftungsöffnung, um interne Gase schnell und gerichtet abzulassen und so eine Explosion des Batteriesystems zu verhindern. Kommunikationskabel- Ein-/Ausgang für Kommunikationskabel Ein-/Ausgang (unten) zwischen Batterie und Wechselrichter Leistungskabel-Ein- Ein-/Ausgang für Leistungskabel zwischen...
  • Seite 51 Bezeichnung Beschreibung Lüfter Batterie-PACK- Kommunikation zwischen benachbarten Kommunikationsanschlu Batterie-PACKs, Kommunikation mit dem Hochvoltgehäuse, Lüfterstromversorgung Hochvoltgehäuse- Leistungseingangs/- ausgangsanschluss Minuspol 1 Zum Anschluss der Leistungskabel zwischen Hochvoltgehäuse und Batterie-PACK Hochvoltgehäuse- Leistungseingangs/- ausgangsanschluss Pluspol 1 MCCB (Molded Case Steuert die Hochspannungsausgabe des Circuit Breaker) Batteriesystems.
  • Seite 52 Bezeichnung Beschreibung Leitungsschutzschalter Steuert die Schwachstromversorgung des (LS-Schalter) Batteriesystems. Hochvoltgehäuse- Leistungseingangs/- Zum Anschluss der Leistungskabel zwischen ausgangsanschluss Hochvoltgehäuse und Wechselrichter Pluspol 2 Hochvoltgehäuse- Leistungseingangs/- Zum Anschluss der Leistungskabel zwischen ausgangsanschluss Hochvoltgehäuse und Wechselrichter Minuspol 2 Trennt automatisch bei geöffneter Tür, um Zugangskontaktschalter die Stromlosigkeit des Energiespeichersystems sicherzustellen.
  • Seite 53 Bezeichnung Beschreibung Der Rauchmelder nutzt das Prinzip der Lichtstreuung, um Rauch zu erkennen, der in die Detektorkammer eintritt. • Gute Reaktion auf Schwel- und Glimmbrände Rauchmelder • Unbeeinflusst von Wind oder Luftdruck • Einige Modelle mit blinkender LED und magnetischem Testschalter •...
  • Seite 54 Bezeichnung Beschreibung Montagelöcher für Lasthaken Zum Anschluss des Klimaanlagen- Klimaanlagen-Schalter Stromkabels, steuert die Stromversorgung der Klimaanlage. Beschreibung des Brandschutzsystems Rauchmelder Hitzemelder Aerosol-Feuerlöschanlage Explosionsschutzventil Wärmemelder & Rauchmelder ■...
  • Seite 55 Prinzip der Temperaturerkennung: Der Detektor verwendet einen Heißleiter (NTC) als Sensor und nutzt dessen temperaturabhängige Eigenschaft, um Umgebungstemperaturinformationen zu erfassen. Die interne Schaltung wandelt diese Informationen in ein Spannungssignal um und leitet es an den Mikrocontroller weiter. Der Mikrocontroller analysiert und verarbeitet das Signal mithilfe eines integrierten intelligenten Algorithmus und bestimmt gleichzeitig, ob ein Brandalarm- oder Fehlerzustand vorliegt.
  • Seite 56 Wenn der Druck in einem geschlossenen Gehäuse, wie z.B. einem Batteriekasten, schnell ansteigt, öffnet sich die Druckentlastungsöffnung der Berstscheibe und lässt die Gase schnell und gerichtet entweichen, um eine Explosion des geschlossenen Produkts zu verhindern. Technische Explosionsentlastungsventil Spezifikationen Schutzart IP68 570 mm Öffnungsfläche Betriebstemperatur...
  • Seite 57 Technische Aerosol-Feuerlöscheinrichtung Spezifikationen Betriebstemperatur -30℃ ~ +70℃ bereich Relative Luftfeuchtigkeit im ≤95%RH Betrieb Thermische Aktivierungstemper 185±10℃ atur   Brandschutzlogik Das Brandschutzsystem dieser Batterieanlage ist als abgestufte Reaktion ausgelegt. Wenn ein Brand innerhalb eines Battery Packs entsteht, wird dieser zunächst durch die Pack-internen Detektoren erkannt.

  • Seite 58: Intelligenter Zähler

    Frequenz und elektrische Energie messen und diese Informationen an den Wechselrichter übermitteln, um die Ein- und Ausgangsleistung des Energiespeichersystems zu steuern. GM330 Zähler wird mit dem Wechselrichter mitgeliefert. CT  kann von GoodWe bezogen oder separat erworben werden. Anforderung an das CT ...

  • Seite 59: Intelligenter Kommunikationsstick

    Übersetzungsverhältnis: nA/5A • nA: Primärseitiger Eingangsstrom des CT. Der Bereich für n liegt zwischen 200- 5000. • 5A: Sekundärseitiger Ausgangsstrom des CT. GM330 2.2.5 Kommunikationsmodul Das Kommunikationsmodul dient hauptsächlich zur Echtzeitübertragung verschiedener Leistungsdaten des Wechselrichters an die Fernüberwachungsplattform SEMS Portal sowie zur lokalen Gerätekonfiguration über die SolarGo App, die eine Verbindung zum Kommunikationsmodul herstellt.

  • Seite 60: Unterstützte Netzformen

    Modell Signaltyp Einsatzbereich Bluetooth, WiFi, Für Inverter-Einzelgeräteeinsatz WiFi/LAN Kit-20 4G Kit-CN-G20 Bluetooth, 4G 4G Kit-G20 2.3 Unterstützte Netzformen   2.4 Systemmodus Eigenverbrauchsmodus • Grundlegender Betriebsmodus des Systems. • PV-Erzeugung versorgt priorisiert die Last, überschüssige Energie lädt die Batterie auf, und verbleibende Energie wird an das Netz verkauft. Wenn die PV-Erzeugung den Lastbedarf nicht deckt, versorgt die Batterie die Last;...
  • Seite 61 RESERVEbetrieb • Empfohlen für Gebiete mit instabilem Netz. • Bei Netzausfall schaltet der Wechselrichter in den Inselbetrieb, die Batterie entlädt sich, um die Last zu versorgen und sicherzustellen, dass die RESERVElasten nicht unterbrochen werden; wenn das Netz wiederhergestellt ist, schaltet der Wechselrichter zurück in den Netzparallelbetrieb.
  • Seite 63 TOU-Modus Unter Einhaltung der lokalen Gesetze und Vorschriften, basierend auf den Unterschieden in den Stromtarifen zu Spitzen- und Schwachlastzeiten, werden verschiedene Zeitfenster für den Kauf und Verkauf von Strom festgelegt. Zum Beispiel: In Zeiten niedriger Tarife wird die Batterie auf Lademodus gesetzt, um Strom aus dem Netz zu kaufen und aufzuladen;...
  • Seite 65 Verzögerter Lademodus • Geeignet für Gebiete mit Einspeiseleistungsbeschränkungen. • Durch Einstellen einer Spitzenleistungsgrenze kann die PV-Erzeugung, die die Einspeisegrenze überschreitet, zum Laden der Batterie genutzt werden; oder durch Festlegen von PV-Ladezeitfenstern wird innerhalb der Ladezeitfenster die PV-Erzeugung zum Laden der Batterie genutzt.
  • Seite 68 Lastmanagementmodus   • Hauptsächlich geeignet für gewerbliche und industrielle Szenarien. • Wenn die Gesamtlastleistung kurzzeitig die Stromkontingente überschreitet, kann durch Batterieentladung der über das Kontingent hinausgehende Stromverbrauch reduziert werden. • Wenn der Batterie-SOC unter den für das Lastmanagement reservierten SOC fällt, kauft das System basierend auf Zeitfenstern, Lastverbrauch und Kauflastspitzengrenze Strom aus dem Netz.

  • Seite 69: Funktionsmerkmale

    Ausgabe, wobei jede Phase mit Lasten unterschiedlicher Leistung verbunden werden kann. Die maximale Ausgangsleistung pro Phase für verschiedene Modelle ist  der folgenden Tabelle zu entnehmen: Modell Maximale Ausgangsleistung pro Phase GW50K-ET-L-G10 1/3 x 50kW GW75K-ET-G10 1/3 x 75kW...
  • Seite 70 GW80K-ET-G10 1/3 x 88kW GW99.99K-ET-G10 1/3 x 99.99kW GW100K-ET-G10 1/3 x 110kW AFCI Der Wechselrichter verfügt über eine integrierte AFCI-Schutzeinrichtung zur Erkennung von Lichtbogenfehlern (arc fault) und zur schnellen Abschaltung des Stromkreises im Fehlerfall, um so elektrische Brände zu verhindern. Ursachen für Lichtbögen: •...
  • Seite 71 GW50K-ET- F (Full coverage): Vollständige Abdeckung der PV- L-G10 Eingangsanschlüsse des Wechselrichters GW75K-ET- I (Integrated): Im Wechselrichters integriert AFPE (arc fault protection equipment): Kombiniert beide GW80K-ET- F-I-AFPE- Lichtbogenerkennungsfunktionen AFD und AFI 1-4-4 1: Ein Paar PV-Eingangsanschlüsse (PV+, PV-) ist mit GW99.99K- einem PV-Eingangsstring verbunden ET-G10...
  • Seite 72 • Empfängermodelle: GR-B1F-20、GR-B2F-20 https://en.goodwe.com/Ftp/EN/Downloads/User%20Manual/GW_RSD-20_Quick- Installation-Guide-POLY.pdf   Eingebauter Sender: • Externe Auslösevorrichtung: Externer Schalter • Empfängermodelle: GR-B1F-20、GR-B2F-20 https://en.goodwe.com/Ftp/EN/Downloads/User%20Manual/GW_RSD-20_Quick- Installation-Guide-POLY.pdf  ...

  • Seite 73: Prüfung Und Lagerung Der Geräte

    3 Prüfung und Lagerung der Geräte 3.1 Geräteprüfung Bitte überprüfen Sie vor der Annahme der Produkte ausführlich folgende Punkte: Überprüfen Sie, ob die Außenverpackung beschädigt ist, wie z.B. Verformungen, Löcher, Risse oder andere Anzeichen, die zu einer Beschädigung der Geräte im Inneren führen könnten.
  • Seite 74   Komponent   Komponente Beschreibung Beschreibung     Wechselrichter x 1 Montageplatte x 1         Spreizdübel x 4 Schutzerdungsklemme x 2       PV-Gleichstrom- Anschlussklemme   Rohrkabelschuh x 21 x 16 2-polige 3-polige Kommunikationskl Kommunikationsklemme x emme x 2 6-polige 7-polige...

  • Seite 75: Sts-Lieferteile

    Komponent Komponente Beschreibung Beschreibung Kommunikationsst Zähler und Zubehör x 1 ecker  x 2 Wechselrichter-Hebestange Entriegelungswerkz eug x 1 Produktdokumenta Querträger x 2 tion x 1 Wechselrichter- Batterieanschlussk     abel x 1 Hinweis: [1] Wird nur benötigt, wenn der Wechselrichter am Batterieseitenschrank installiert wird.

  • Seite 76: Lieferteile Der Batterie (Bat-Serie 35.8-56.3Kwh Hochspannungsbatterie)

    Komponente Beschreibung Komponente Beschreibung Kommunikationsk Flanschmutter x abel zwischen 4  Wechselrichter und STS x 1 Produktdokumenta Isolierschlauch tion x 1 3.2.3 Lieferteile der Batterie (BAT-Serie 35.8-56.3kWh Hochspannungsbatterie) Batterie-PACK Komponente Beschreibung Batterie-PACK • GW35.8-BAT-I-G10 x 7 • GW40.9-BAT-I-G10 x 8 • GW46.0-BAT-I-G10 x 9 •...
  • Seite 77 Zubehör • Stapelmontage Komponente Beschreibung Komponente Beschreibung Bodenverriegelu Wandverriegelun ngsstütze  x 4 gsstütze x 4 Potentialausgleic hsanschlussplatt M5 Schraube x N e x 15 Kabelverschraub Dübel x 8 ung x 1 Verstellfuß  x 4 Sockel x 1 Batterie- Leistungsstecker Wechselrichter- x 2 Kommunikations kabelx 1 Leistungskabelx  Leistungskabelx 1 Batterieinterne Batterieinterne Leistungskabelx  Kommunikations kabelx N...
  • Seite 78 Komponente Beschreibung Komponente Beschreibung Schutzerdungskl M12 Dübel x 4 emme x 2 Typenschild x1 Kabelbinderx 10 Produktdokumen     tationx 1 • Rackmontage Komponente Beschreibung Komponente Beschreibung Batteriegestell x 1 Gummipuffer x 4 ST6.3-Schrauben x M5-Schrauben x N Wandmontagehalt Verstellfüße x 4 erung x 2 Batterie- Leistungsanschluss Wechselrichter- x 2 Kommunikationsk abel x 1...

  • Seite 79: Lieferteile Der Batterie (Bat-Serie 92,1-112,6 Kwh Gewerbe- Und Industrie-Batteriesystem)

    Komponente Beschreibung Komponente Beschreibung B+ Leistungskabel B- Leistungskabel x 1 Interne Interne Batterieleistungskab Batteriekommunik el x N ationskabel x N Schutzerdungsklem M12-Dübelbolzen men x 2 x 4 Typenschild x1 Kabelbinder x 10 Produktdokumentati     on x 1 3.2.4 Lieferteile der Batterie（BAT-Serie 92.1-112.6kWh Gewerbe- und Industriebatteriesystem） Komponente Beschreibung Komponente Beschreibung Expansionsschr...
  • Seite 80 Komponente Beschreibung Komponente Beschreibung Batterie- Wechselrichter- Verbindungskle Batterieanschlussk mme 50mm² x lemme 25mm² x 2 Pack- Reihenschaltungsk abelbaum  Pack-Negativ • GW92.1-BAT-AC- zum HV-Box- G10 x 8 Negativ- • GW102.4-BAT- Kabelbaum x 1 AC-G10 x 9 • GW112.6-BAT- AC-G10 x 10 Wechselrichter- Wechselrichter- Batterieanschlu Batterieanschluss (positiv)x 1...

  • Seite 81: Lieferteile Des Intelligenten Stromzählers

    Komponente Beschreibung Komponente Beschreibung 25mm² auf Wellrohrverbinder  10mm² Rundrohrklem me x 4 Produktdokument     ation x 1 3.2.5 Lieferteile des intelligenten Stromzählers Komponente Beschreibung Komponente Beschreibung Intelligenter 2-PIN- Stromzähler Kommunikation GM330 x 1 sklemme x 1   7-PIN- Rohrklemme x 6 Kommunikation sklemme x 1 Schraubendreher x...

  • Seite 82: Lagerung Der Geräte

    Kit-CN-G20) 4G Kit-G20 Komponente Beschreibung Komponente Beschreibung Kommunikationsmodu Produktdokumentati l x1 on x 1                                   Zubehör x1     Werkzeug x1 oder 0     4G Kit-CN-G20 Bauteil Beschreibung...
  • Seite 83 Um sicherzustellen, dass die elektronischen Komponenten im Wechselrichter eine gute elektrische Leistung aufweisen, wird empfohlen, das Gerät während der Lagerung alle 6 Monate unter Strom zu setzen. Wenn es länger als 6 Monate nicht unter Strom gesetzt wurde, wird empfohlen, es vor der Inbetriebnahme von Fachpersonal überprüfen und testen zu lassen.
  • Seite 84 Hinweis [1] Die Lagerzeit wird ab dem auf der Batterieverpackung angegebenen SN-Datum berechnet. Nach Ablauf der Lagerzeit muss eine Lade-/Entlade-Wartung durchgeführt werden. (Batteriewartungszeitpunkt = SN-Datum + Lade-/Entlade- Wartungszyklus). Die Methode zur Überprüfung des SN-Datums finden Sie unter: SN-Code-Bedeutung. [2] Nach erfolgreicher Lade-/Entlade-Wartung: Wenn auf der Außenverpackung ein Maintaining Label angebracht ist, aktualisieren Sie bitte die Wartungsinformationen auf diesem Label.

  • Seite 85: Aufbau

    4 Aufbau Gefahr Verwenden Sie für die Geräteinstallation und den elektrischen Anschluss bitte die mitgelieferten Teile aus dem Lieferumfang. Andernfalls ist ein dadurch verursachter Geräteschaden nicht von der Garantie abgedeckt. 4.1 Installations- und Einstellungsprozess des Systems...

  • Seite 86: Installationsanforderungen

      4.2 Installationsanforderungen 4.2.1 Anforderungen an die Installationsumgebung Das Gerät darf nicht in brennbaren, explosiven oder korrosiven Umgebungen installiert werden. Temperatur und Luftfeuchtigkeit der Installationsumgebung müssen innerhalb des geeigneten Bereichs liegen. Der Installationsort muss für Kinder unzugänglich sein und sollte nicht an leicht berührbaren Stellen liegen.
  • Seite 87 • Das BAT-Series 92.1-112.6kWh Gewerbe-Batteriesystem ist für die Installation in Innen- und Außenbereichen geeignet. • Die BAT-Series 35.8-56.3kWh Hochvolt-Batterie muss in Innenräumen installiert werden und gut belüftet sein. Die Installationshöhe des Geräts muss einen einfachen Betrieb und Wartung ermöglichen. Stellen Sie sicher, dass die Geräteanzeigen, alle Aufkleber gut sichtbar und die Anschlussklemmen leicht erreichbar sind.

  • Seite 88: Anforderungen An Den Installationsraum

    4.2.2 Anforderungen an den Installationsraum...

  • Seite 89: Anforderungen An Das Installationsfundament

    Bei der Installation von Geräten im System sollte um die Geräte herum ausreichend Platz gelassen werden, um genügend Raum für die Installation und Wärmeableitung zu gewährleisten.   4.2.3 Anforderungen an das Installationsfundament...
  • Seite 90 Hinweis • Nur für BAT-Serie 92.1-112.6kWh gewerbliche/industrielle Batteriesysteme muss ein Fundament gebaut werden. • Die Kabelrohre können vor Ort durch PVC-Rohre in passender Größe ersetzt werden. Das Fundamentmaterial muss eine gehärtete C25-Plainbetonoberfläche oder eine andere nicht brennbare Oberfläche sein. Das Fundament muss Kabelschächte oder Auslassöffnungen vorsehen, um die Verlegung der Gerätekabel zu erleichtern.

  • Seite 91: Anforderungen An Die Werkzeuge

    4.2.4 Anforderungen an die Werkzeuge Hinweis Für die Installation wird die Verwendung der folgenden Installationswerkzeuge empfohlen. Bei Bedarf können vor Ort andere Hilfswerkzeuge verwendet werden. Installationswerkzeuge Werkzeugtyp Beschreibung Werkzeugtyp Beschreibung RJ45-Stecker- Seitenschneider Crimpzange Abisolierzange Wasserwaage   PV-Anschluss- Maulschlüssel Crimpwerkzeug A-2546B...

  • Seite 92: Anforderungen An Den Transport

    Werkzeugtyp Beschreibung Werkzeugtyp Beschreibung Drehmomentschlüs Schlagbohrmaschine (Bohrer Φ8mm) M4, M5, M8 Gummihammer Steckschlüsselsatz Multimeter Markierungsstift Messbereich ≤600V Schrumpfschlauch Heißluftpistole Kabelbinder Staubsauger YQK-70     Hydraulikzange Persönliche Schutzausrüstung Werkzeugty Werkzeugtyp Beschreibung Beschreibung Isolierhandschuhe, Staubmaske Schutzhandschuhe Schutzbrille Sicherheitsschuhe 4.2.5 Anforderungen an den Transport...
  • Seite 93 Warnung Bei Transport, Umschlag, Installation und ähnlichen Vorgängen müssen die gesetzlichen Vorschriften und relevanten Standards des jeweiligen Landes oder der Region eingehalten werden. Vor der Installation muss das Gerät zum Aufstellort transportiert werden. Um Personenschäden oder Gerätebeschädigungen zu vermeiden, beachten Sie bitte Folgendes beim Transport: •...

  • Seite 94: Installieren Des Inverters

    Hinweis • Vor dem Transport mit dem Gabelstapler müssen die Schutzverkleidungen entfernt werden. • Bei der Auslieferung ist das Batteriesystem mit Schrauben am Boden mit der Palette befestigt. Bitte entfernen Sie die Palette vor der Installation.   4.3 Installieren des Inverters...
  • Seite 95 Warnung • Beim Bohren stellen Sie sicher, dass die Bohrposition Wasserleitungen, Kabel usw. in der Wand vermeidet, um Gefahren zu verhindern. • Beim Bohren tragen Sie bitte eine Schutzbrille und eine Staubmaske, um zu vermeiden, dass Staub in die Atemwege gelangt oder in die Augen fällt. •...
  • Seite 96  ...

  • Seite 97: Sts Installieren

    4.4 STS installieren Schritt 1: Platzieren Sie die Rückwand waagerecht an der Wand und markieren Sie die Bohrlöcher mit einem Markierungsstift. Schritt 2: Bohren Sie die Löcher mit einem Schlagbohrer. Schritt 3: Befestigen Sie die Rückwand mit Dübeln an der Wand. Schritt 4: Hängen Sie das STS an der Rückwand ein.

  • Seite 98: Installation Der Bat-Serie 35,8-56,3 Kwh Hochvolt-Batterie

    Hinweis • Dieses Kapitel gilt nur für BAT-Serie 92.1-112.6 kWh Industriebatteriesysteme. • Das Öffnen der Schranktüren während des Transports ist untersagt. • Bitte schließen Sie die Schranktüren nach Abschluss der Installation, Verkabelung, Inbetriebnahme usw. Schritt 1: Schrauben Sie die Schlosskernabdeckung ab, verwenden Sie den Schlüssel, um die Schranktür zu entriegeln.
  • Seite 99 ersten und letzten Batterie-PACK vor. Schritt 7: Markieren Sie mit einem Stift die Positionen für die Dübelbohrungen in der Wand, befestigen Sie die Wandhalterungen mit Dübeln und ziehen Sie dann die Wandhalterungen an den Batterie-PACKs fest. Schritt 8: Platzieren Sie das Hochvolt-Gehäuse. Schritt 9: Installieren Sie das Potentialausgleichsblech und die Kabeldurchführung.
  • Seite 100 Sie die Löcher entsprechend der aufgedruckten Nummerierung aus. Schritt2: Befestigen Sie zuerst die runden Löcher mit M5-Schrauben und dann die langen Löcher. Batterieschrank befestigen Typ I ○ Schritt1: Markieren Sie die Bohrlöcher auf dem ebenen Boden mit einem Markierungsstift. Schritt2: Bohren Sie die Löcher mit einem Schlagbohrer und setzen Sie die Dübel ein. Schritt3: Tragen Sie das Batteriegestell an die Position der Löcher und ziehen Sie die Dübel mit einem Steckschlüssel fest.

  • Seite 103: Bat-Serie 92,1-112,6 Kwh Gewerbe- Und Industrie-Batteriesystem

    Installation der BAT-Serie 92.1-112.6kWh Gewerbe- und Industrie- Batteriesystem Schritt 1: Batteriesystem auf dem Fundament befestigen. Bohrpositionen gemäß den angegebenen Abmessungen markieren. Mit einem Bohrhammer die Löcher bohren und Dübelbolzen einsetzen. Batteriegestell an die Bohrpositionen bringen und mit den Dübelbolzen am Fundament festziehen.

  • Seite 104: Installieren Des Stromzählers

    Anschlussstück für den Kondensatablaufschlauch anbringen. Kondensatablaufschlauch am Anschlussstück befestigen. 4.6 Installieren des Stromzählers Vorsicht In Bereichen mit Blitzschlaggefahr wird die Installation einer externen Blitzschutzanlage empfohlen, wenn die Zuleitung länger als 10 m ist und nicht in geerdeten Metallrohren verlegt ist. GM330...

  • Seite 105: Anschluss Des Systems

    5 Anschluss des Systems Gefahr • Die Verlegung, Verkabelung und der Anschluss von Kabeln müssen den lokalen Gesetzen, Vorschriften und Normen entsprechen. • Alle Arbeiten während des elektrischen Anschlusses sowie die verwendeten Kabel- und Komponentenspezifikationen müssen den lokalen Gesetzen und Vorschriften entsprechen.

  • Seite 106: Elektrisches Schaltbild Der Systemvermittlung

    Vorsicht • Es ist verboten, Lasten zwischen den Wechselrichter und den direkt mit ihm verbundenen AC-Schalter zu schalten. • Jeder Wechselrichter muss mit einem eigenen AC-Ausgangsleistungsschalter ausgestattet sein. Mehrere Wechselrichter dürfen nicht gleichzeitig an einen einzigen AC-Leistungsschalter angeschlossen werden. • Um sicherzustellen, dass der Wechselrichter im Falle einer Anomalie sicher vom Netz getrennt werden kann, muss auf der AC-Seite des Wechselrichters ein AC- Leistungsschalter installiert werden.
  • Seite 107 Hinweis • Je nach den gesetzlichen Anforderungen in verschiedenen Regionen unterscheidet sich die Verdrahtung des N- und PE-Leiters für die GRID- und BACK-UP-Anschlüsse des Wechselrichters. Die örtlichen Vorschriften sind maßgebend. • Die BACK-UP-Funktion des Wechselrichters kann nur in Kombination mit einem STS verwendet werden. ...
  • Seite 108 N- und PE-Leitungen werden im Verteilerkasten getrennt angeschlossen. Hinweis Wenn beim Umschalten des Wechselrichters in den Off-Grid-Modus keine Verbindung der N- und PE-Leiter erforderlich ist, kann diese Funktion über die Einstellung "Reserve-Stromversorgung N- und PE-Relais-Schalter" in der "Erweiterten Einstellungen"-Oberfläche der SolarGo-App konfiguriert werden. Für Regionen außerhalb von Australien und Neuseeland gilt die folgende Verkabelungsmethode:  ...

  • Seite 109: Detailierte Schaltzeichnung Des Systems

      5.2 Detailierte Schaltzeichnung des Systems Hinweis • Für die Nutzung der Inselnetzfunktion muss das Energiespeichersystem mit einer statischen Umschaltanlage kombiniert werden. • Zwischen Wechselrichter und statischer Umschaltanlage darf kein Leistungsschalter eingebaut werden. 5.2.1 Einzel-Wechselrichter (rein netzgekoppelt) • In Einzelgeräte-Szenarien verwendet der Wechselrichter den 4G Kit-G20, 4G Kit-CN- G20 (für China) oder WiFi/LAN Kit-20 Smart Communication Stick.

  • Seite 110: Einzelwechselrichter (Netzgekoppelt & Inselbetrieb & Ganzhaus-Backup)

      5.2.2 Einzelwechselrichter (Netzgekoppelt & Inselbetrieb & Ganzhaus-Backup) Dieses System ist ein Einzelwechselrichter-Energiespeichersystem, das netzgekoppelten Betrieb und Inselbetrieb unterstützt. • Der Wechselrichter in Kombination mit STS verfügt über eine USV-gleiche Netz- Insel-Umschaltfunktion mit einer Umschaltzeit von weniger als 4 ms. Bitte stellen Sie sicher, dass die RESERVElasten-Kapazität <...

  • Seite 111: Einzelwechselrichter (On- & Off-Grid & Teil-Backup)

    5.2.3 Einzelwechselrichter (On- & Off-Grid & Teil-Backup) Dieses System ist ein Speichersystem mit einem einzelnen Wechselrichter, das sowohl netzgekoppelt als auch netzunabhängig betrieben werden kann. • Der Wechselrichter in Kombination mit einem STS verfügt über eine unterbrechungsfreie Netzumschaltung (UPS-Level) mit einer Umschaltzeit von weniger als 4 ms.

  • Seite 112: Mehrere Wechselrichter (Reines Netzparallelsystem)

    5.2.4 Mehrfach-Wechselrichter (rein netzgekoppelt) Dieses System ist ein netzgekoppeltes Speichersystem mit mehreren Wechselrichtern. Jeder Wechselrichter wird über die SEC3000C Smart Energy Control Box parallel geschaltet und vernetzt.   Hinweis • Für Funktionen wie Fernabschaltung, DRED, RCR usw. muss die Kommunikationsleitung an den SEC3000C angeschlossen werden. •...
  • Seite 113 /Industriebatteriesystem Hinweis Der Wechselrichter verfügt über 2 Paar Batterieeingangsklemmen und unterstützt den parallelen oder unabhängigen Anschluss an ein Batteriesystem. Die Methode für Netzparallel- und Parallelbetrieb des Wechselrichters ist sowohl beim parallelen als auch beim unabhängigen Batterieanschluss identisch. Die folgende Abbildung zeigt das Anschlussschema für den Netzparallelbetrieb am Beispiel einer unabhängigen Batterieverkabelung.

  • Seite 114: Materialvorbereitung

      5.3 Materialvorbereitung     5.3.1 Schaltervorbereitung Vorsicht • Bitte konfigurieren Sie den Leistungsschalter gemäß den Anforderungen in der folgenden Tabelle. Vor Wartungsarbeiten muss der Leistungsschalter ausgeschaltet werden, um die Sicherheit des Personals zu gewährleisten.
  • Seite 115 Leistungsschalte Bemerku Spezifikation ngen • GRID- 4-poliger Leistungsschalter Leistungsschalt Nennspannung ≥400V, Nennstromanforderungen wie folgt: (Wechselrichter &STS) • GW100K-ET-G10: Nennstrom ≥225A  Kunden • RESERVElasten- • GW99.99K-ET-G10: Nennstrom ≥180A  bereitzus Leistungsschalt • GW80K-ET-G10: Nennstrom ≥160A tellen er (STS) • GW75K-ET-G10: Nennstrom ≥160A •...

  • Seite 116: Kabelvorbereitung

    Leistungsschalter 3-polig. 5.3.2 Kabelvorbereitung Beschaff Kabel Empfohlene Spezifikation Schutzleiter für selbst • Einadriges Außenkupferkabel Wechselrichter und bereitstel • Leiterquerschnitt: 25-35mm² BAT-Serie 92.1- selbst • Einadriges Außenkupferkabel Schutzle 112.6kWh Gewerbe- bereitstel • Leiterquerschnitt: 16-25mm² iter Batteriesystem BAT-Serie 35.8- selbst • Einadriges Außenkupferkabel 56.3kWh bereitstel •...
  • Seite 117 Beschaff Kabel Empfohlene Spezifikation Wechselrichter- Wechselstromkabel SMART-PORT- Wechselstromkabel • Einadriges Außenkupferkabel (STS) selbst • Leiterquerschnitt: 50-70mm² BACK-UP- bereitstel • Kabeldurchmesser: 22mm- Wechselstromkabel 43mm (STS) GRID- Wechselstromkabel (STS) Stromzähler- selbst • Außenkupferkabel Stromversorgungsk bereitstel • Leiterquerschnitt: 0.5-1mm² abel • Einadriges Außenkupferkabel SEC3000C- selbst •...

  • Seite 118: Schutzleiteranschließung

    Beschaff Kabel Empfohlene Spezifikation Batterie- CAT 5E oder höher, EIA/TIA selbst Parallelschalt- 568B-Standard-Netzwerkkabel bereitstel Kommunikationskab und RJ45-Stecker Kommunikationskab • Abgeschirmtes Kabel nach el (DO, GEN, lokalen Standards selbst Fernabschaltung, • Leiterquerschnitt: 0.2mm²- bereitstel 0.4mm² RSD, DRM/RCR, • Kabeldurchmesser: 5mm- EMS, Ladestation)  ...
  • Seite 119 • Der Schutzleiteranschluss des Gerätegehäuses kann den Schutzleiter des Wechselstromausgangs nicht ersetzen. Stellen Sie bei der Verkabelung sicher, dass die Schutzleiter an beiden Stellen zuverlässig verbunden sind. • Bei mehreren Geräten müssen alle Schutzleiteranschluss-Punkte der Gerätegehäuse potentialgleich verbunden sein. • Um die Korrosionsbeständigkeit der Klemmen zu erhöhen, wird empfohlen, nach Abschluss der Schutzleiterinstallation Silikon oder Lack auf die äußere Seite der Erdungsklemme aufzutragen.

  • Seite 120: Anschließen Der Pv-Kabel

    Vorsicht • Die Erdungsanschlüsse auf beiden Seiten des Energiespeichersystems können je nach tatsächlicher Gegebenheit des Aufstellorts für die Erdung genutzt werden. • Bitte stellen Sie das Schutzerdungskabel selbst bereit.   Batteriesystem (BAT-Serie 92.1-112.6kWh Gewerbe- und Industriebatteriesystem) 5.5 Anschließen der PV-Kabel...
  • Seite 121 Gefahr • Schließen Sie denselben PV-String nicht an mehrere Wechselrichter an, da dies den Wechselrichter beschädigen kann. • PV-Strings erzeugen unter Sonneneinstrahlung Hochspannungs-Gleichstrom. Seien Sie bei elektrischen Verbindungen vorsichtig. • Bevor Sie PV-Strings mit dem Wechselrichter verbinden, bestätigen Sie die folgenden Informationen.

  • Seite 122: Anschlussmethode Für Pv-Strings

    Anschlussmethode für PV-Strings Um eine optimale Stromerzeugung zu erreichen, wird empfohlen, die PV-Strings wie folgt anzuschließen: • Wenn die Anzahl der PV-Strings weniger als 9 beträgt, schließen Sie die PV-Strings von MPPT1 bis MPPT8 nacheinander an den Wechselrichter an. • Wenn die Anzahl der PV-Strings 9 oder mehr beträgt, schließen Sie die PV-Strings gemäß...

  • Seite 123: Batteriekabelanschließung

    Hinweis Wenn die Gleichstromeingangsklemmen des Wechselrichters nicht an PV-Strings angeschlossen werden müssen, verwenden Sie bitte Staubschutzkappen, um die Klemmen abzudecken. Andernfalls kann die Schutzart des Geräts beeinträchtigt werden. 5.6 Batteriekabelanschließung Gefahr • Schließen Sie in einem Einzelsystem denselben Batteriesatz nicht an mehrere Wechselrichter an, da dies den Wechselrichter beschädigen kann.
  • Seite 124 GW92.1-BAT-AC-G10，GW102.4-BAT-AC-G10, GW112.6-BAT-AC-G10 Hinweis • Wenn die Batterieanschlüsse des Wechselrichters parallel an das Batteriesystem angeschlossen werden, muss die Kommunikationsleitung der Batterie an den BMS1-Port des Wechselrichters angeschlossen werden. Schließen Sie sie nicht an den BMS2-Port an. • Wenn die Batterieanschlüsse des Wechselrichters unabhängig an das Batteriesystem angeschlossen werden, muss die Kommunikationsleitung der an den BAT1-Port angeschlossenen Batterie an den BMS1-Port des Wechselrichters angeschlossen werden, und die Kommunikationsleitung der an den BAT2-Port...

  • Seite 125: Bat-Serie 35,8-56,3 Kwh Hochvolt-Batterie

    Hinweis Wenn die Batterieanschlüsse des Wechselrichters unabhängig an das Batteriesystem angeschlossen werden, muss das Kommunikationskabel der Batterie, die an den BAT1-Anschluss des Wechselrichters angeschlossen ist, an BMS1 des Wechselrichters angeschlossen werden, und das Kommunikationskabel der Batterie, die an den BAT2-Anschluss angeschlossen ist, muss an BMS2 angeschlossen werden.

  • Seite 126: Anschluss Des Inverters Und Des Batterieleistungskabels

    5.6.1 BAT-Serie 35.8-56.3kWh Hochspannungsbatterie 5.6.1.1 Anschluss des Inverters und des Batterieleistungskabels     Herstellungsmethode für das Kabel am Inverterende  ...

  • Seite 127: Anschließen Der Leistungskabel Zwischen Batterien

    5.6.1.2 Anschließen der Leistungskabel zwischen Batterien 5.6.1.3 Anschließen der Kommunikationsleitung Hinweis...

  • Seite 128: Bat-Serie 92.1-112.6Kwh Gewerbliches Und Industrielles

    Dem Batteriesystem liegt ein Kommunikationskabel bei. Bitte verwenden Sie das beiliegende Kommunikationskabel. Erklärung der BMS-Kommunikationsverbindung zwischen Wechselrichter und Batterie: Port Definition Beschreibung 1：RS485_A1 Zur Kommunikation mit dem 2：RS485_B1 Wechselrichter (reserviert).      COM1、COM2  4：CAN_H Zur Kommunikation mit dem Wechselrichter oder für Cluster- 5：CAN_L Kommunikation.
  • Seite 129 5.6.2.2 Anschluss der Leistungskabel zwischen Wechselrichter und Batterie sowie der Stromkabel zwischen den Batterien Hinweis • Verbinden Sie den Wechselrichter mit der Batterie bitte mit dem mitgelieferten fertigen Kabel. Sollte dieses nicht lang genug sein, verwenden Sie bitte ein konformes Kabel und verlegen Sie es selbst. •...

  • Seite 130: Anschließen Der Kommunikationsleitung

      5.6.2.3 Anschließen der Kommunikationsleitung...
  • Seite 131 Hinweis • Bei Auslieferung sind die externen Kommunikationsports des Batteriesystems mit Abschlusswiderständen bestückt. Zum Anschluss eines Kommunikationskabels müssen Sie den Abschlusswiderstand abziehen. An Ports ohne Kommunikationskabel muss der Abschlusswiderstand verbleiben. • Die LAN-Kommunikation zwischen Batterien unterstützt die Übertragung von Zellinformationen und ermöglicht den Parallelbetrieb von bis zu 40 Batteriesystemen.
  • Seite 132 Trockenkontaktanschluss...

  • Seite 133: Klimakabel An Batterie Anschließen

            5.6.2.4 Klimakabel an Batterie anschließen Schritt 1: Klimakabel herstellen. Schritt 2: Kabel an den Klimaschalter der Batterie anschließen. Schritt 3: Kabel an das Verteilerfeld anschließen oder über STS an den BACKUP-Port des Wechselrichters. Hinweis • Beim Parallelbetrieb von Batteriesystemen müssen die Stromkabel der Klimaanlage separat angeschlossen werden.

  • Seite 134: Wechselstromkabelanschließung

    Nach Abschluss der Verkabelung bringen Sie bitte die Abdeckung an der Batterieunterseite wieder an der Batterie an und drehen Sie den Not-Aus-Schalter nach rechts, um ihn zu entriegeln.   5.7 Wechselstromkabelanschließung   Vorsicht...

  • Seite 135: Anschließen Der Wechselrichter-Wechselstromleitungen

    • Der Wechselrichter verfügt über eine integrierte Reststromüberwachungseinheit (RCMU), die verhindert, dass der Reststrom den zulässigen Wert überschreitet. Wenn der Wechselrichter einen Fehlerstrom über dem zulässigen Wert erkennt, trennt er sich schnell vom Netz. • Vergewissern Sie sich beim Anschließen der Leitungen, dass die Adernleiter vollständig in die Anschlussöffnungen der Klemmen eingeführt sind und nicht freiliegen.

  • Seite 136: Anschluss Der Sts-Wechselstromleitung (Optional)

      5.7.2 Anschluss der STS-Wechselstromleitung (optional) Öffnen Sie die STS-Abdeckung...
  • Seite 137 Einführung zu den Kabeleinführungen an der STS-Unterseite Anschluss-Schritte...

  • Seite 138: Stromzählerkabelanschließung

    5.8 Stromzählerkabelanschließung Hinweis...
  • Seite 139 • Der mitgelieferte Stromzähler ist nur für einen Wechselrichter vorgesehen. Schließen Sie einen Zähler nicht an mehrere Wechselrichter an. Bei Bedarf für mehrere Wechselrichter, wenden Sie sich bitte an den Hersteller, um separate Zähler zu erwerben. • Stellen Sie sicher, dass die CT-Anschlüsse korrekt ausgerichtet und die Phasenfolge stimmt, da sonst die Überwachungsdaten fehlerhaft sein können.

  • Seite 140: Inverterkommunikationskabelanschließung

      Installation des CT (Typ 1)   Installation des CT (Typ 2) 5.9 Inverterkommunikationskabelanschließung Hinweis...
  • Seite 141 • Die Kommunikationsfunktion des Wechselrichters ist optional. Bitte wählen Sie sie entsprechend dem tatsächlichen Einsatzszenario. • Wenn Sie die DRM-, RCR- oder Fernabschaltfunktion nutzen möchten, aktivieren Sie diese bitte nach Abschluss der Verkabelung in der SolarGo App oder auf der Weboberfläche des SEC3000C.
  • Seite 142 Komm unikat Funktion/an Anschlu Berei ionsan geschlossen ssbezeic Funktionsbeschreibung schlus es Gerät hnung COM1 Schnellabsch RSD-1 altung...
  • Seite 143 Komm unikat Funktion/an Anschlu Berei ionsan geschlossen ssbezeic Funktionsbeschreibung schlus es Gerät hnung Anschluss für Schnellabschaltgeräte. Bei einem Vorfall kann die RSD-2 Abschaltung der PV-Module gesteuert werden.                            Reserviert DI-1 Anschluss für...
  • Seite 144 Komm unikat Funktion/an Anschlu Berei ionsan geschlossen ssbezeic Funktionsbeschreibung schlus es Gerät hnung Erfüllt die australischen DRM (Demand Response Modes) und bietet einen DRED- Signalsteueranschluss. RCR (Ripple Control Receiver) : In Deutschland und Teilen Europas verwenden Netzbetreiber Ripple Control Receiver, um Netzregelsignale in Trockenkontakt-Signale umzuwandeln.
  • Seite 145 Komm unikat Funktion/an Anschlu Berei ionsan geschlossen ssbezeic Funktionsbeschreibung schlus es Gerät hnung Generator GEN-NO Generatorsteueranschluss GEN- COM2 1-3、5- Reserviert CAN-H1 Anschluss an die Batterie- BMS zur Kommunikation Batterie zwischen Wechselrichter und CAN-L1 Batterie-BMS. 1-3、5- Reserviert CAN-H2 Anschluss an die Batterie- BMS zur Kommunikation Batterie zwischen Wechselrichter und...
  • Seite 146 Komm unikat Funktion/an Anschlu Berei ionsan geschlossen ssbezeic Funktionsbeschreibung schlus es Gerät hnung Intelligenter Anschluss an einen Zähler/STS Intelligenten Zähler oder den RS485-A COM2-Port des STS zur Kommunikation zwischen Wechselrichter und Zähler. Reserviert Kommunikati Anschluss für das COM3 onsmodul Kommunikationsmodul. Methode zum Anschließen des Kommunikationskabels...

  • Seite 148: Testlauf Des Systems

    6 Testlauf des Systems 6.1 Prüfung vor dem Einschalten des Systems Prüfpunkt Die Geräteinstallation ist fest, der Installationsort ist für Betrieb und Wartung geeignet, der Installationsraum ermöglicht Belüftung und Wärmeableitung, die Installationsumgebung ist sauber und ordentlich. Schutzleiter, Gleichstromleitungen, Wechselstromleitungen, Kommunikationsleitungen und Abschlusswiderstände sind korrekt und fest angeschlossen.

  • Seite 149: Einzelwechselrichter, Ohne Inselbetriebsfunktion

    Black-Start fehlgeschlagen. Nach einem fehlgeschlagenen Black-Start drücken Sie RUN erneut 5 Sekunden lang, um den Prozess zu wiederholen. Wenn es wieder fehlschlägt, wenden Sie sich an den GoodWe-Kundendienst. • Für den Black-Start-Prozess des BAT-Serie 92.1-112.6kWh Gewerbe- Batteriesystems siehe die Ein- und Ausschalt-Schritte.

  • Seite 150: Einzel-Wechselrichter Mit Inselbetriebsfunktion

    Einschalten des Systems: ❶→❷→❸→❹→❺ ❸: Gemäß lokaler Gesetze und Vorschriften auswählen. 6.2.2 Einzel-Wechselrichter mit Inselbetriebsfunktion...

  • Seite 151: Reine Netzkopplung Mit Mehrfach-Wechselrichtern

    Einschalten des Systems： →❷→❸→❹→❺→❻→❼   ❶ ❺：Je nach lokalen Gesetzen und Vorschriften optional. 6.2.3 Reine Netzkopplung mit Mehrfach-Wechselrichtern Wechselrichter mit BAT 92.1-112.6 kWh gewerblich-industrielles Batteriesystem...
  • Seite 152 Wechselrichter mit BAT 25.6-56.3 kWh Hochspannungs-Batteriesystem...

  • Seite 153: Einführung Der Indikatorlichter

    6.3 Einführung der Indikatorlichter 6.3.1 Indikatorlichter des Inverters...
  • Seite 154 Status- Status Beschreibung Wechselrichter ist eingeschaltet und im Standby- Modus Wechselrichter startet, im Selbsttest-Modus Wechselrichter arbeitet normal im Netzparallelbetrieb oder im Inselbetrieb BACK-UP-Ausgang überlastet Systemfehler Wechselrichter ist ausgeschaltet Stromnetz abnormal, Wechselrichter BACK-UP- Port versorgt normal Stromnetz normal, Wechselrichter BACK-UP-Port versorgt normal BACK-UP-Port ohne Stromversorgung Wechselrichter-Überwachungsmodul wird zurückgesetzt...

  • Seite 155: Indikatorlichter Der Batterie

    LCD EIN: Eingeschaltet Wechselrichter AUS, LCD AUS: Ausgeschaltet Netz abnormal, Wechselrichter BACK-UP- Anschluss versorgt normal Netz normal, Wechselrichter BACK-UP-Anschluss versorgt normal BACK-UP-Anschluss ohne Versorgung Wechselrichter-Monitormodul wird zurückgesetzt Keine Verbindung zwischen Wechselrichter und Kommunikationsendgerät hergestellt Kommunikationsfehler zwischen Endgerät und Cloud-Server Wechselrichter-Monitoring normal Wechselrichter-Monitormodul nicht gestartet 6.3.2 Indikatorlichter der Batterie •...
  • Seite 156 Statusanzei Status Beschreibung Rotes Licht blinkt einmal: Systemunterspannung Stufe3~4 Fault Rotes Licht blinkt zweimal: SN-Abnormalität • BAT-Serie  92,1-112,6 kWh Industrie- und Gewerbebatteriesystem Statusanzeig Status Beschreibung Grüne Dauerleuchte: Gerät arbeitet normal Grünes Einzelblinken: Batterie läuft normal, keine Kommunikation mit Wechselrichter Grünes Doppelblinken: Gerät im Standby Grünes Licht erloschen, gelbe Dauerleuchte: Gerätewarnung Grünes Licht erloschen, Rote Dauerleuchte:...

  • Seite 157: Indikatorlichter Des Intelligenten Stromzählers

    Statusanzeig Status Beschreibung Rotes Einzelblinken: Ruhemodus (Unterspannung) Rotes Doppelblinken: SN-Anomalie   6.3.3 Indikatorlichter des intelligenten Stromzählers GM330 Indikatorlichter des intelligenten Stromzählers: Status Beschreibung Der Zähler ist eingeschaltet, keine RS485- Dauerleuchten Stromversorgungs-LED Kommunikation Der Zähler ist eingeschaltet, RS485- Blinken Kommunikation normal Der Zähler ist ausgeschaltet Reserviert Kommunikations-LED...
  • Seite 158 • Nach dem Doppelklick auf die Reload-Taste zum Aktivieren von Bluetooth blinkt die Kommunikations-LED im Einzelblinkmodus. Bitte verbinden Sie sich innerhalb von 5 Minuten mit der SolarGo APP, da sich Bluetooth sonst automatisch ausschaltet. • Der Einzelblinkmodus der Kommunikations-LED tritt nur nach dem Doppelklick auf die Reload-Taste zum Aktivieren von Bluetooth auf.

  • Seite 159: Statusanzeige

    LAN-Port- • Netzwerkkabel nicht Kommunikatio angeschlossen. nsleuchte • 100Mbps kabelgebundene Netzwerkverbindung abnormal. • 10Mbps kabelgebundene Netzwerkverbindung normal. 10/100Mbps kabelgebundene Dauerleuchten Netzwerkverbindung normal, kein Datenverkehr. Gelb Datenverkehr wird Blinkend gesendet/empfangen. Netzwerkkabel nicht angeschlossen. Taste Beschreibung Halten Sie 0.5~3 Sekunden gedrückt, um den intelligenten Kommunikationsstick zurückzusetzen.

  • Seite 160: Sts-Indikatorlichter

    Viermal blinken: Das Smart Communication Stick ist mit der Basisstation verbunden, aber nicht mit dem Server. Sechsmal blinken: Die Kommunikation zwischen dem Smart Communication Stick und dem Wechselrichter ist unterbrochen. Aus: Das Smart Communication Stick führt einen Software-Reset durch oder ist nicht eingeschaltet.

  • Seite 161: Schranktür Schließen

    STS abgeschaltet Fehler Kein Fehler 6.4 Schranktür schließen Hinweis • Dieser Abschnitt gilt nur für BAT-Serie 92,1-112,6 kWh Gewerbe- und Industriebatteriesysteme. • Bitte schließen Sie die Batteriesystemschranktür, nachdem das System eingeschaltet ist. • Bewahren Sie den Schrankschlüssel nach dem Schließen der Tür sicher auf. Schritt 1: Schließen Sie die Schranktür und legen Sie den Türgriff an.

  • Seite 162: Schnelle Systemkonfiguration

    7 Schnellkonfiguration des Systems 7.1 App herunterladen 7.1.1 SolarGo App herunterladen Smartphone-Anforderungen: • Betriebssystem: Android 5.0 oder höher, iOS 13.0 oder höher. • Smartphone benötigt einen Internetbrowser und Internetverbindung. • Smartphone muss WLAN/Bluetooth unterstützen. Hinweis Nach der Installation der SolarGo App werden bei zukünftigen Version-Updates automatische Hinweise auf Softwareaktualisierungen angezeigt.

  • Seite 163: Kommunikationsparameter Einstellen

    • Das Handy unterstützt WLAN/Bluetooth-Funktionen.   Download-Methoden: Methode 1: Suchen Sie im Google Play (Android) oder App Store (iOS) nach SEMS+ und laden Sie es herunter und installieren Sie es. Methode 2: Scannen Sie den folgenden QR-Code, um es herunterzuladen und zu installieren. 7.2 Kommunikationsparameter einstellen Hinweis Je nach verwendetem Kommunikationsverfahren oder angeschlossenem...
  • Seite 164 Schritt 3: Öffnen Sie die WLAN-Einstellungen Ihres Smartphones und verbinden Sie sich mit dem WLAN-Signal des Wechselrichters unter Verwendung des neuen Passworts. Typ 2 Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Kommunikationskonfiguration  > Datenschutz und Sicherheit zur Einstellungsseite. Schritt 2: Aktivieren Sie die entsprechenden Funktionen entsprechend Ihren...
  • Seite 165 Anforderungen. Parametername Beschreibung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Schnittstelle des Geräts Bluetooth dauerhaft eingeschaltet und die Verbindung zu SolarGo dauerhaft aktiviert bestehen. Andernfalls schaltet sich die Bluetooth- Schnittstelle des Geräts nach 5 Minuten ab und die Verbindung zu SolarGo wird getrennt.
  • Seite 166 Parametername Beschreibung Wenn diese Funktion aktiviert ist, können Dritte- SSH-Steuerung Plattformen eine Verbindung zum Linux-System von Ezlink EzLink herstellen und es steuern.   Typ 3 Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Kommunikationskonfiguration  > Datenschutz und Sicherheit zur Einstellungsseite.

  • Seite 167: Wlan/Lan-Parameter Einstellen

    Lfd. Parametername Beschreibung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Verbindung des Geräts Bluetooth dauerhaft eingeschaltet und die Verbindung zu SolarGo dauerhaft aktiv bestehen. Andernfalls schaltet sich das Bluetooth des Geräts nach 5 Minuten aus und die Verbindung zu SolarGo wird getrennt.
  • Seite 168 Parametername Beschreibung Gilt für WLAN. Wählen Sie das entsprechende Netzwerk entsprechend der tatsächlichen Situation aus, um die Netzwerkname Kommunikation zwischen Gerät und Router oder Switch zu ermöglichen. Gilt für WLAN. Geben Sie das Passwort des tatsächlich Passwort ausgewählten Netzwerks ein. Schalten Sie die DHCP-Funktion ein, wenn der Router den dynamischen IP-Modus verwendet.

  • Seite 169: Apn-Parameter Einstellen

    7.2.3 APN-Parameter einstellen Hinweis • APN-Einstellungen gelten nur für die Konfiguration der SIM-Karteninformationen von 4G-Kommunikationsgeräten. • Wenn das 4G-Modul kein Bluetooth-Signal bereitstellt, konfigurieren Sie bitte zuerst die APN-Parameter über das Bluetooth-Modul oder WiFi-Modul, um die 4G-Kommunikation zu ermöglichen. Schritt 1: Gehen Sie über Startseite > Einstellungen > Kommunikationskonfiguration >...

  • Seite 170: Wlan-Erkennung

    Hinweis Setzen Sie die Host-Kommunikationsadresse des Wechselrichters. Bei einem einzelnen Wechselrichter setzen Sie die Adresse entsprechend der tatsächlichen Situation. Bei mehreren verbundenen Wechselrichtern muss die Adresse jedes Wechselrichters eindeutig sein. Kein Wechselrichter darf auf die Adresse 247 gesetzt werden. Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Kommunikationskonfiguration  >...

  • Seite 171: Schnelle Systemeinstellung (Typ 2)

    7.3 Schnelleinrichtung des Systems (Typ 2) Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Schnellkonfiguration zur Parameter-Einstellungsseite. Schritt 2: Geben Sie das Anmeldepasswort ein. Schritt 3: Einige Modelle unterstützen Ein-Klick-Konfiguration. Wählen Sie den Konfigurationsführungsmodus, um das System schnell einzurichten. Schritt 4: Wählen Sie das Sicherheitsland basierend auf dem Land oder der Region, in der sich der Wechselrichter befindet.
  • Seite 172 Schritt 6: Wählen Sie den Batterieanschlussmodus basierend auf der tatsächlichen Batterieanschlusssituation. Wenn keine Batterie angeschlossen ist, endet die Basiseinstellung der Parameter hier. Wenn eine Batterie angeschlossen ist, klicken Sie nach Abschluss der Einstellungen auf Weiter, um den Batterietyp einzustellen. Schritt 7: Wählen Sie den Batterietyp basierend auf der tatsächlichen Batterieanschlusssituation.
  • Seite 173 Schritt 8: Stellen Sie den Arbeitsmodus basierend auf den tatsächlichen Anforderungen ein. Nach Abschluss der Einstellungen klicken Sie auf Weiter, um die Arbeitsmoduskonfiguration abzuschließen. Bei einigen Modellen tritt nach Abschluss der Arbeitsmoduskonfiguration automatisch der CT/Stromzähler-Selbsttestzustand ein, wobei der Wechselrichter vorübergehend vom Netz getrennt wird und sich automatisch wieder verbindet.
  • Seite 174 Lfd. Parameterna Beschreibung RESERVEbetrieb Netzbezugslade Aktivieren Sie diese Funktion, um dem System zu erlauben, Strom aus dem Netz zu beziehen. Prozentsatz der Leistung beim Netzbezug im Verhältnis Ladeleistung zur Nennleistung des Wechselrichters.
  • Seite 175 Lfd. Parameterna Beschreibung TOU-Modus Ausgangszeitpu Innerhalb des Ausgangszeitpunkts und des Endzeitpunkts lädt oder entlädt sich der Akku gemäß dem eingestellten Lade-/Entlademodus und der Endzeitpunkt Nennleistung. Lade- Je nach tatsächlichem Bedarf auf Laden oder Entladen /Entlademodus einstellen. Wechselrichter- Prozentsatz der Lade- oder Entladeleistung im Verhältnis Nennleistung zur Nennleistung des Wechselrichters.
  • Seite 176 Lfd. Parameterna Beschreibung Gemäß den Netzstandards einiger Länder oder Regionen Einspeise- den Spitzenleistungsgrenzwert einstellen. Der Spitzenbegrenz Spitzenleistungsgrenzwert muss unter dem lokal vorgeschriebenen Ausgangsleistungsgrenzwert liegen. PV hat Priorität Innerhalb des Ladezeitraums hat die PV-Erzeugung beim Akkuladen Priorität für das Laden des Akkus. Ladebeginnzeit Schritt 10: Für Geräte, die Ein-Klick-Konfiguration unterstützen, kann basierend auf der abgeschlossenen Konfiguration eine Vorlage generiert werden.

  • Seite 177: Kraftwerk Erstellen

      7.4 Kraftwerk erstellen Schritt 1: Klicken Sie auf der Startseite oder der Kraftwerkslistenseite auf Schritt 2: Geben Sie im Kraftwerk erstellen-Bereich die relevanten Informationen entsprechend der tatsächlichen Situation ein. Schritt 3: Klicken Sie auf "Speichern und beenden", um die Erstellung abzuschließen. Zu diesem Zeitpunkt sind dem Kraftwerk noch keine Geräte hinzugefügt.
  • Seite 178  ...

  • Seite 179: Test Und Einstellung Des Systems

    8 Test und Einstellung des Systems 8.1 SolarGo APP 8.1.1 SolarGo APP Einführung Die SolarGo App ist eine mobile Anwendungssoftware, die über ein Bluetooth-Modul oder ein WiFi-Modul mit dem Wechselrichter kommunizieren kann. Nachfolgend finden Sie die gängigen Funktionen von SolarGo: Betriebsdaten, Softwareversion, Warnmeldungen des Geräts anzeigen.
  • Seite 180    ...
  • Seite 181       SolarGo App Anmeldeoberfläche Einführung Name/Icon Beschreibung Ein Klick auf das Icon führt Sie zum Download-Bereich für das Xiaogu Cloud Window. Anleitung zur Geräteverbindung anzeigen. Kein Gerät gefunden...
  • Seite 182 Name/Icon Beschreibung • Informationen anzeigen, wie z.B. App-Version, Kontaktdaten. • Weitere Einstellungen, wie Datenaktualisierung, Sprachumschaltung, Festlegen der Temperatureinheit usw. Wählen Sie entsprechend der tatsächlichen Bluetooth/W Kommunikationsart des Geräts. Bei Fragen klicken Sie bitte auf oder sehen Sie unter "Kein Gerät gefunden" für iFi/4G detailliertere Anleitung nach.
  • Seite 183 Name/Icon Beschreibung Geräteserienn Zeigt die Seriennummer des angeschlossenen Geräts oder des Hauptwechselrichters im Parallelsystem an. ummer Zeigt den Status des Wechselrichters an, z. B. Betrieb, Gerätestatus Fehler usw. Zeigt das Energieflussdiagramm des PV-Systems. Die Energieflussdi tatsächliche Darstellung auf der Benutzeroberfläche kann agramm abweichen.

  • Seite 184: Anschluss Des Energiespeicher-Wechselrichters

    Name/Icon Beschreibung Klicken Sie auf "Gesamtanzahl", um alle Wechselrichter- Seriennummern anzuzeigen. Klicken Sie auf eine Parallelsystem Wechselrichter-Seriennummer, um zur Einzelgeräte- Einstellungsoberfläche dieses Wechselrichters zu gelangen. 8.1.2 Anschluss des Energiespeicher-Wechselrichters     8.1.3 Oberflächenübersicht für Energiespeicher-Wechselrichter...
  • Seite 185 Name/Sy Beschreibung mbol Geräteserie Seriennummer des angeschlossenen Geräts. nnummer Gerätestat Zeigt den Status des Wechselrichters an, z.B. Betrieb, Störung usw. Energieflus Zeigt das Energieflussdiagramm des PV-Systems. Die sdiagramm Darstellung in der Benutzeroberfläche kann abweichen. • Wenn es sich um ein Parallelsystem handelt, werden die Gesamtzahl der parallelen Geräte, der Parallelstatus usw.

  • Seite 186: Kommunikationsparameter Einstellen

    Name/Sy Beschreibung mbol • Einstellungsoberfläche. Durch Klicken können Schnelleinstellungen, Grundeinstellungen, erweiterte Einstellungen usw. für den Wechselrichter vorgenommen werden. • Um auf die Schnell- und erweiterten Einstellungsoberflächen zuzugreifen, ist eine Anmeldung erforderlich. Bitte wenden Sie sich an den Lieferanten oder Kundendienst, um das Passwort zu erhalten.
  • Seite 187 Typ 2 Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Kommunikationskonfiguration  > Datenschutz und Sicherheit zur Einstellungsseite. Schritt 2: Aktivieren Sie die entsprechenden Funktionen entsprechend Ihren Anforderungen.
  • Seite 188 Parametername Beschreibung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Schnittstelle des Geräts Bluetooth dauerhaft eingeschaltet und die Verbindung zu SolarGo dauerhaft aktiviert bestehen. Andernfalls schaltet sich die Bluetooth- Schnittstelle des Geräts nach 5 Minuten ab und die Verbindung zu SolarGo wird getrennt. Standardmäßig deaktiviert.
  • Seite 189 Parametername Beschreibung Wenn diese Funktion aktiviert ist, können Dritte- SSH-Steuerung Plattformen eine Verbindung zum Linux-System von Ezlink EzLink herstellen und es steuern.   Typ 3 Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Kommunikationskonfiguration  > Datenschutz und Sicherheit zur Einstellungsseite.

  • Seite 190: Wlan/Lan-Parameter Einstellen

    Lfd. Parametername Beschreibung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Verbindung des Geräts Bluetooth dauerhaft eingeschaltet und die Verbindung zu SolarGo dauerhaft aktiv bestehen. Andernfalls schaltet sich das Bluetooth des Geräts nach 5 Minuten aus und die Verbindung zu SolarGo wird getrennt.
  • Seite 191 Parametername Beschreibung Gilt für WLAN. Wählen Sie das entsprechende Netzwerk entsprechend der tatsächlichen Situation aus, um die Netzwerkname Kommunikation zwischen Gerät und Router oder Switch zu ermöglichen. Gilt für WLAN. Geben Sie das Passwort des tatsächlich Passwort ausgewählten Netzwerks ein. Schalten Sie die DHCP-Funktion ein, wenn der Router den dynamischen IP-Modus verwendet.

  • Seite 192: Apn-Parameter Einstellen

    8.1.4.3 APN-Parameter einstellen Hinweis • APN-Einstellungen gelten nur für die Konfiguration der SIM-Karteninformationen von 4G-Kommunikationsgeräten. • Wenn das 4G-Modul kein Bluetooth-Signal bereitstellt, konfigurieren Sie bitte zuerst die APN-Parameter über das Bluetooth-Modul oder WiFi-Modul, um die 4G-Kommunikation zu ermöglichen. Schritt 1: Gehen Sie über Startseite > Einstellungen > Kommunikationskonfiguration >...

  • Seite 193: Wlan Prüfen

    Hinweis Setzen Sie die Host-Kommunikationsadresse des Wechselrichters. Bei einem einzelnen Wechselrichter setzen Sie die Adresse entsprechend der tatsächlichen Situation. Bei mehreren verbundenen Wechselrichtern muss die Adresse jedes Wechselrichters eindeutig sein. Kein Wechselrichter darf auf die Adresse 247 gesetzt werden. Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Kommunikationskonfiguration  >...

  • Seite 194: Verdrahtungsmodus Einstellen

    8.1.5 Verdrahtungsmodus einstellen Hinweis • Gilt nur für die ET40-50kW Wechselrichter-Serie. • Bei der Erstinstallation des Wechselrichters im Einzelbetrieb ist keine Einstellung des Verkabelungsmodus erforderlich. Schritt 1: Gehen Sie über Home  > Einstellungen  > Verdrahtungsmodus zur Einstellungsseite. Schritt 2: Wenn das aktuelle System ein Einzelgerätesystem ist, wählen Sie Einzelgerät im Standalone-Betrieb;...
  • Seite 195 • Wenn das System im Netzparallelbetrieb parallelgeschaltet, im Inselbetrieb aber nicht parallelgeschaltet ist, wählen Sie STS-BACKUP-Ports getrennt verbinden. • Wenn kein STS im System angeschlossen ist, wählen Sie Keine STS-Box. Schritt 3: Klicken Sie auf Speichern, um die Einstellung abzuschließen, und klicken Sie im Bestätigungsdialog auf OK, um das Gerät neu zu starten.

  • Seite 196: Schnelle Systemeinstellung

    8.1.6 Schnelle Systemeinstellungen Hinweis • Bei unterschiedlichen Wechselrichtermodellen können die Benutzeroberfläche und die Parametereinstellungen variieren. Bitte orientieren Sie sich an der tatsächlichen Ausführung. • Bei der Auswahl eines Sicherheitslandes/-gebiets konfiguriert das System automatisch Über-/Unterspannungsschutz, Über-/Unterfrequenzschutz, Wechselrichter-Netzanschlussspannung/Frequenz, Steilheit, Cosφ-Kurve, Q(U)- Kurve, P(U)-Kurve, PF-Kurve, Hoch-/Niederspannungsdurchlauf usw. gemäß den jeweiligen regionalen Sicherheitsanforderungen.

  • Seite 197: Schnelle Systemeinstellung (Typ 2)

    Hinweis Einspeiseleistungsbegrenzung. Durch Einstellen einer maximalen Leistungsgrenze und eines Ladezeitfensters kann PV-Strom, der die Netzgrenze überschreitet, zum Laden der Batterie genutzt werden, um PV- Verschwendung zu reduzieren. Spitzenlastausgleich: Hauptsächlich geeignet für Szenarien mit begrenzter ○ Strombezugs-Spitzenleistung. Wenn die Gesamtlastleistung kurzfristig das Stromkontingent übersteigt, kann durch Batterieentladung der über das Kontingent hinausgehende Stromverbrauch reduziert werden.
  • Seite 198 Schritt 6: Wählen Sie den Batterieanschlussmodus basierend auf der tatsächlichen Batterieanschlusssituation. Wenn keine Batterie angeschlossen ist, endet die Basiseinstellung der Parameter hier. Wenn eine Batterie angeschlossen ist, klicken Sie nach Abschluss der Einstellungen auf Weiter, um den Batterietyp einzustellen. Schritt 7: Wählen Sie den Batterietyp basierend auf der tatsächlichen Batterieanschlusssituation.
  • Seite 199 Schritt 8: Stellen Sie den Arbeitsmodus basierend auf den tatsächlichen Anforderungen ein. Nach Abschluss der Einstellungen klicken Sie auf Weiter, um die Arbeitsmoduskonfiguration abzuschließen. Bei einigen Modellen tritt nach Abschluss der Arbeitsmoduskonfiguration automatisch der CT/Stromzähler-Selbsttestzustand ein, wobei der Wechselrichter vorübergehend vom Netz getrennt wird und sich automatisch wieder verbindet.
  • Seite 200 Lfd. Parameterna Beschreibung RESERVEbetrieb Netzbezugslade Aktivieren Sie diese Funktion, um dem System zu erlauben, Strom aus dem Netz zu beziehen. Prozentsatz der Leistung beim Netzbezug im Verhältnis Ladeleistung zur Nennleistung des Wechselrichters.
  • Seite 201 Lfd. Parameterna Beschreibung TOU-Modus Ausgangszeitpu Innerhalb des Ausgangszeitpunkts und des Endzeitpunkts lädt oder entlädt sich der Akku gemäß dem eingestellten Lade-/Entlademodus und der Endzeitpunkt Nennleistung. Lade- Je nach tatsächlichem Bedarf auf Laden oder Entladen /Entlademodus einstellen. Wechselrichter- Prozentsatz der Lade- oder Entladeleistung im Verhältnis Nennleistung zur Nennleistung des Wechselrichters.
  • Seite 202 Lfd. Parameterna Beschreibung Gemäß den Netzstandards einiger Länder oder Regionen Einspeise- den Spitzenleistungsgrenzwert einstellen. Der Spitzenbegrenz Spitzenleistungsgrenzwert muss unter dem lokal vorgeschriebenen Ausgangsleistungsgrenzwert liegen. PV hat Priorität Innerhalb des Ladezeitraums hat die PV-Erzeugung beim Akkuladen Priorität für das Laden des Akkus. Ladebeginnzeit Schritt 10: Für Geräte, die Ein-Klick-Konfiguration unterstützen, kann basierend auf der abgeschlossenen Konfiguration eine Vorlage generiert werden.

  • Seite 203: Grundparameter Einstellen

      8.1.7 Grundparameter einstellen Grundparameter einstellen Schatten-Scan-Funktion Schritt 1: Über die APP, Startseite > Einstellungen > Grundeinstellungen , zur Einstellungsseite navigieren. Schritt 2: Funktionen nach Bedarf einstellen. Parametername Beschreibung Wenn Photovoltaikmodule stark verschattet sind, kann die Schattenscan-Funktion aktiviert Schattenscan werden, um den Wirkungsgrad des Wechselrichters zu optimieren.
  • Seite 204 Nach Aktivierung der SPD-Alarmfunktion für sekundären Überspannungsschutz wird bei SPD-Alarm für sekundären einer Anomalie des Überspannungsschutz Überspannungsschutzmoduls eine Alarmmeldung angezeigt. Notstromversorgungsfunktion Nach Aktivierung dieser Funktion wird bei Netzausfall die am BACKUP-Anschluss des Wechselrichters angeschlossene Last über die Batterie versorgt, um eine unterbrechungsfreie Stromversorgung zu gewährleisten.

  • Seite 205: Parametername

    AFCI-Erkennung Schritt 1: Über die APP, Startseite > Einstellungen > Erweiterte Einstellungen, zur Parameter-Einstellungsseite navigieren. Schritt 2: Parameter nach Bedarf einstellen. Nach Eingabe des Parameterwerts auf " √ " oder "Speichern" klicken, um die Einstellung zu bestätigen. Parametername Beschreibung Aktivieren oder deaktivieren Sie die AFCI-Erkennung Lichtbogenerkennung des Wechselrichters nach Bedarf.
  • Seite 206 Einspeiseleistungsbegrenzung, zur Parameter-Einstellungsseite navigieren. Schritt 2: Die Funktion zur Einspeiseleistungsbegrenzung je nach Bedarf ein- oder ausschalten. Schritt 3: Nach Aktivierung der Rückstromeinspeisungsverhinderung die Parameterwerte nach Bedarf eingeben, auf " √ " klicken, um die Einstellung zu bestätigen. Parametername Beschreibung Aktivieren Sie diese Funktion, wenn gemäß den Netzstandards Netzanschlussleist bestimmter Länder oder Regionen eine Begrenzung der ungsbegrenzung...
  • Seite 207 Sofortiges Wenn aktiviert, lädt das Netz die Batterie sofort. Wirkt nur einmalig. Batterieladen Bitte je nach Bedarf aktivieren oder stoppen. Wenn Sofortiges Batterieladen aktiviert ist, wird der Ladevorgang Stopp-SOC gestoppt, sobald der Batterie-SOC den Ladeabbruch-SOC erreicht. Prozentsatz der Ladeleistung an der Nennleistung des Wechselrichters, wenn Sofortiges Batterieladen aktiviert ist.
  • Seite 208 Vor dem Einstellen der Parameter für Blei-Säure-Batterien müssen Sie die Bedienungsanleitung, technischen Daten und andere relevante Materialien der Blei-Säure-Batterie lesen. Um die Batteriesicherheit zu gewährleisten, setzen Sie die Batterieparameter strikt gemäß den Unterlagen des Batterieherstellers. Andernfalls liegen daraus resultierende Risiken nicht im Verantwortungsbereich des Wechselrichterherstellers.
  • Seite 209 Maximaler Strom während des Ladens, dient zur Maximaler Begrenzung des Ladestroms. Bitte gemäß den Ladestrom Batterietechnischen Daten einstellen. Maximaler Bitte gemäß den Batterietechnischen Daten einstellen. Je Entladestrom höher der Entladestrom, desto kürzer die Batterielaufzeit. Maximaler Ladestrom im Float-Zustand. Bitte gemäß den Batterietechnischen Daten einstellen.

  • Seite 210: Laststeuerungsfunktion Einstellen

    Einstellen des Schaltersteuerungsmodus und des Automatiksteuerungsmodus. Im Schaltersteuerungsmodus kann der Trockenkontakt- Generator ferngesteuert ein- und ausgeschaltet werden. Im Steuerungsmodu Automatiksteuerungsmodus startet und stoppt der Generator automatisch basierend auf voreingestellten Parametern. Diese Funktion gilt nur für Generatoren, die Trockenkontakt-Verbindungen unterstützen. Einstellen der Sperrzeit. Während dieses Zeitraums ist der Generator Sperrzeit außer Betrieb.

  • Seite 211: Einstellung Der Erweiterten Parameter

    navigieren. Schritt 2: Parameterwerte nach Bedarf eingeben, dann auf " √ " klicken, um die Einstellung zu bestätigen. Parameternam Beschreibung Versorgt die Last innerhalb des eingestellten Zeitraums mit Strom. Wenn der Schaltzustand auf EIN gestellt ist, beginnt die Trockenkontaktm Stromversorgung der Last; wenn der Schaltzustand auf AUS gestellt odus ist, wird die Stromversorgung der Last beendet.
  • Seite 212 Schritt 1: Gehen Sie zu Startseite  > Einstellungen  > Erweiterte Einstellungen > DRED/Remote Shutdown/RCR/EnWG 14a, um diese Funktion einzurichten. Schritt 2: Aktivieren oder deaktivieren Sie diese Funktion entsprechend Ihren tatsächlichen Anforderungen. Schritt 3: Für Regionen, in denen die EnWG 14a-Verordnung gilt, muss bei Aktivierung der RCR-Funktion der RCR-Modus entsprechend dem tatsächlich angeschlossenen Gerätetyp ausgewählt und der DI-Anschluss-Leistungsprozentwert eingestellt werden.

  • Seite 213: Einstellung Der Dreiphasen-Ungleichgewichtsausgabe

      8.1.8.2 Einstellung der Dreiphasen-Ungleichgewichtsausgabe Wenn ein Dreiphasen-Wechselrichter an eine unausgeglichene Last angeschlossen...

  • Seite 214: Einstellung Des Back-Up-N- Und Pe-Relais-Schalters

    ist, z. B. wenn L1, L2 und L3 jeweils mit Lasten unterschiedlicher Leistung verbunden sind, muss die Einstellung für die Dreiphasen-Ungleichgewichtsausgabe aktiviert werden. Schritt 1: Rufen Sie diese Funktion über Startseite  > Einstellungen  > Erweiterte Einstellungen > Dreiphasen-Ungleichgewichtsausgabe auf. Schritt 2: Aktivieren oder deaktivieren Sie die Funktion je nach Bedarf. 8.1.8.3 Einstellung des BACK-UP-N- und PE-Relais-Schalters Gemäß...

  • Seite 215: Netzparallelleistungsbegrenzungsparameter Einstellen

    8.1.8.4 Parameter für die Netzanschlussleistungsbegrenzung einstellen Hinweis Wenn in einem Photovoltaiksystem ein Doppelzähler gebunden ist, müssen die Einspeiseleistungsbegrenzungsparameter für beide Zähler separat eingestellt werden. Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Erweiterte Einstellungen > Netzanschlussleistungsbegrenzung zur Parametereinstellungsseite. Schritt 2: Schalten Sie die Rückstromeinspeisungsverhinderung je nach Bedarf ein oder aus.

  • Seite 216: Parameter Für Die Netzanschlussleistungsbegrenzung Einstellen (Australien)

    Nr. Parameterna Beschreibung Netzanschlussl Aktivieren Sie diese Funktion, wenn gemäß den Netzstandards eistungsbegre einiger Länder oder Regionen die Ausgangsleistung begrenzt nzung werden muss. Leistungsbegre Einstellung basierend auf der tatsächlich maximal möglichen nzungswert Einspeiseleistung ins Netz. Externer Einstellen als Verhältnis zwischen Primär- und Sekundärstrom Meter-CT- des externen CT.
  • Seite 217 Parameterna Beschreibung Software- Schalten Sie diese Funktion ein, wenn gemäß den Netzeinspeisele Netzstandards bestimmter Länder oder Regionen die istungsbegrenz Ausgangsleistung begrenzt werden muss.

  • Seite 218: Einstellung Der Lichtbogenerkennungsfunktion

    Parameterna Beschreibung • Einstellung basierend auf der tatsächlich maximal möglichen Einspeiseleistung ins Netz. • Unterstützt die Einstellung eines festen Leistungswerts oder eines Prozentsatzes. Der eingestellte Prozentsatz Leistungsgrenz bezieht sich auf die Grenzleistung im Verhältnis zur wert Nennleistung des Wechselrichters. • Nach der Einstellung eines festen Werts ändert sich der Prozentsatz automatisch;...

  • Seite 219: Batteriefunktion Einstellen

    Parametername Beschreibung Aktivieren oder deaktivieren Sie die Lichtbogenerkenn Lichtbogenerkennungsfunktion des Wechselrichters je nach Bedarf. Status der Zeigt den Erkennungsstatus an, z. B. nicht erkannt, Lichtbogenerkenn Erkennung fehlgeschlagen usw. AFCI- Fehlermeldung Lichtbogenfehlermeldungen löschen. löschen Klicken Sie auf Einstellen, um zu prüfen, ob das Selbsttest Lichtbogenmodul des Geräts ordnungsgemäß...

  • Seite 220: Lithiumbatterieparameter Einstellen

    Hinweis Wenn es sich um ein PV-Speicher-Parallelsystem handelt: • Bei Parallelschaltung über RS485 kann im Menü "Batteriefunktion" gewählt werden, ob die Batterieeinstellungen von Master und Slave synchronisiert werden sollen. • Bei Parallelschaltung auf andere Weise werden die Batterieeinstellungen von Master und Slave automatisch synchronisiert. Um die Einstellungen der Slave- Batterie zu ändern, rufen Sie bitte über die Slave-SN auf der Hauptseite die Einstellungsoberfläche auf und konfigurieren Sie sie separat.
  • Seite 221 Parameter Beschreibung name Parametereinstellungen Gilt für einige Modelle. Legen Sie den maximalen Maximaler Ladestrom für den Batterieladevorgang basierend auf den Ladestrom tatsächlichen Anforderungen fest. Maximaler Gilt für einige Modelle. Legen Sie den maximalen Entladestro Entladestrom für den Batterieentladevorgang basierend auf den tatsächlichen Anforderungen fest. •...
  • Seite 222 Parameter Beschreibung name Wenn aktiviert, kann die Batterie geweckt werden, nachdem sie aufgrund von Unterspannungsschutz heruntergefahren wurde. Batteriewec kfunktion Gilt nur für Lithiumbatterien ohne Leistungsschalter. Nach der Aktivierung beträgt die Ausgangsspannung am Batterieanschluss etwa 60 V. Grenzwertschutz Wenn aktiviert, kann der Batterieschutz aktiviert werden, SOC-Schutz wenn die Batteriekapazität unter den eingestellten Entladetiefe-Wert fällt.

  • Seite 223: Parameter Der Blei-Säure-Batterie Einstellen

    Parameter Beschreibung name Sofortladung Wenn aktiviert, wird die Batterie sofort über das Netz Sofortladun geladen. Nur einmalig wirksam. Bitte je nach Bedarf aktivieren oder stoppen. Wenn Sofortladung aktiviert ist, stoppt das Laden der SOC zum Batterie, wenn der Batterie-SOC den Ladeabbruch-SOC Ladestopp erreicht.
  • Seite 224 Parameterna Beschreibung Parametereinstellung Stellen Sie die Batteriekapazität gemäß den tatsächlichen Nennkapazität Parametern ein. Batterie- Stellen Sie den Batterie-Innenwiderstand gemäß den Innenwiderstan tatsächlichen Parametern ein.
  • Seite 225 Parameterna Beschreibung Bei Batterietemperaturänderungen wird die Ladespannung beeinflusst. Bezogen auf 25°C wird die maximale Ladespannung für jede Grad Temperaturänderung gemäß dem eingestellten Wert Temperaturko angepasst. mpensation Beispiel: Wenn der Temperaturkompensationskoeffizient auf 10 eingestellt ist, sinkt die maximale Ladespannung um 10 mV, wenn die Batterietemperatur auf 26°C steigt.
  • Seite 226 Parameterna Beschreibung Ausgleichsladez Stellen Sie das Intervall in Tagen für die Ausgleichsladung yklus der Batterie ein. Begrenzung & Schutz Wenn aktiviert, kann die Schutzfunktion für die Batterie SOC-Schutz aktiviert werden, wenn die Batteriekapazität unter den eingestellten Entladetiefe-Wert fällt. SOC- Der minimale Ladezustand, den die Batterie im Untergrenze netzgekoppelten Betrieb des Wechselrichters (netzgekoppelt)

  • Seite 227: Pv-Anschlussmodus Einstellen

    Parameterna Beschreibung Wenn die Sofortladung aktiviert ist, der Prozentsatz der Ladeleistung zur Nennleistung des Wechselrichters. Sofortladeleistu Beispiel: Bei einem Wechselrichter mit einer Nennleistung von 10kW beträgt die Ladeleistung 6kW, wenn der Wert auf 60 eingestellt ist. Starten Laden sofort starten. Stoppen Aktuellen Ladevorgang sofort beenden.

  • Seite 228: Einstellung Der Unsymmetrischen Spannungsausgabefunktion

    Parametername Beschreibung Externe PV-Strings werden jeweils einzeln einem PV- Unabhängiger Eingangsanschluss auf der Wechselrichter-Seite Anschluss zugeordnet und verbunden. Wenn ein PV-String mit mehreren MPPT-Anschlüssen Teilweise auf der Wechselrichter-Seite verbunden wird, während paralleler andere PV-Module gleichzeitig mit anderen MPPT- Anschluss Anschlüssen des Wechselrichters verbunden sind. Wenn externe PV-Strings mit den PV- Paralleler Eingangsanschlüssen auf der Wechselrichter-Seite...

  • Seite 229: Leistungsregelungs-Antwortparameter Einstellen

    Schritt 1: Durch Startseite  > Einstellungen  > Erweiterte Einstellungen > Unsymmetrische Spannungsausgabe gelangen Sie zur Einstellungsseite. Schritt 2: Schalten Sie diese Funktion je nach Bedarf ein oder aus. Schritt 3: Nachdem Sie die unsymmetrische Phasenspannungsfunktion eingeschaltet haben, geben Sie die Parameterwerte entsprechend Ihren Anforderungen ein, klicken Sie auf „...
  • Seite 230 Schritt 3: Wählen Sie entsprechend Ihren tatsächlichen Anforderungen im Dropdown-Menü für Blindleistungsregelung den Modus Nicht aktivieren, Gradientenregelung oder Tiefpass 1. Ordnung. Wenn Sie Gradientenregelung wählen, geben Sie bitte den Wert für die Leistungsänderungsrate ein; wenn Sie den Modus Tiefpass 1. Ordnung wählen, geben Sie bitte den Wert für den Zeitparameter Tiefpass 1.

  • Seite 231: Werkseinstellungen Wiederherstellen

    Parametername Beschreibung Zeitparameter Die Zeitkonstante, wenn sich die aktive Leistung gemäß Tiefpass 1. der Tiefpasskurve 1. Ordnung ändert. Ordnung Die aktive Leistungsplanung wird gemäß der Steigungsplanung Leistungsänderungssteigung realisiert. Leistungsänderung Einstellung der Steigung für die Änderung der aktiven sgradient Leistungsplanung. Modus für die Antwort auf Blindleistungsplanung Die Blindleistungsplanung wird innerhalb der Tiefpass 1.

  • Seite 232: Benutzerdefinierte Sicherheitsparameter Einstellen

    8.1.9 Benutzerdefinierte Sicherheitsparameter einstellen Hinweis Sicherheitsparameter müssen gemäß den Vorgaben des Netzbetreibers eingestellt werden. Sollten Änderungen erforderlich sein, ist die Zustimmung des Netzbetreibers einzuholen.

  • Seite 233: Aktiven Modus Einstellen

    8.1.9.1 Aktiven Modus einstellen Schritt 1：Über Startseite  > Einstellungen  > Erweiterte Einstellungen > Sicherheitsparameter > Einstellung aktiver Modus zur Parameter- Einstellungsseite navigieren. Schritt 2：Parameter entsprechend den tatsächlichen Anforderungen eingeben.
  • Seite 234 P(F)-Kurve P(U)-Kurve   Parameter Beschreibung name Ausgangsw Einstellung des Begrenzungswerts für die Ausgangsleistung irkleistungs des Wechselrichters. einstellung Leistungsä Einstellung der Änderungssteigung beim Anstieg oder nderungsgr Absenken der Wirkleistungsausgabe. adient Überfrequenz-Entlastung Aktivieren Sie diese Funktion, wenn gemäß den P（F）- Netzanschlussbestimmungen bestimmter Länder oder Kurve Regionen eine P(F)-Kurve eingestellt werden muss.
  • Seite 235 Parameter Beschreibung name Stellen Sie den Überfrequenz-Entlastungsmodus gemäß den tatsächlichen Anforderungen ein. Überfreque • Slope-Modus: Leistungsregelung basierend auf dem Entlastungs Überfrequenzpunkt und der Entlastungssteigung. modus • Stop-Modus: Leistungsregelung basierend auf dem Überfrequenzstartpunkt und dem Überfrequenzendpunkt. Bei zu hoher Netzfrequenz verringert der Wechselrichter die Überfreque Ausgangswirkleistung.
  • Seite 236 Parameter Beschreibung name Hysteresef unktion Aktivieren Sie die Hysteresefunktion. aktivieren Während der Überfrequenz-Entlastung, wenn die Frequenz Frequenz- abnimmt, gibt der Wechselrichter die Leistung entsprechend Hysteresep dem niedrigsten Punkt der Entlastungsleistung aus, bis die unkt Frequenz unter den Hysteresepunkt fällt, woraufhin die Leistung wiederhergestellt wird.
  • Seite 237 Parameter Beschreibung name Stellen Sie den Unterfrequenz-Belastungsmodus gemäß den tatsächlichen Anforderungen ein. Unterfrequ enz- • Slope-Modus: Leistungsregelung basierend auf dem Belastungs Unterfrequenzpunkt und der Belastungssteigung. modus • Stop-Modus: Leistungsregelung basierend auf dem Unterfrequenzstartpunkt und dem Unterfrequenzendpunkt. Bei zu niedriger Netzfrequenz erhöht der Wechselrichter die Unterfrequ Ausgangswirkleistung.
  • Seite 238 Parameter Beschreibung name Hysteresef unktion Aktivieren Sie die Hysteresefunktion. aktivieren Während der Unterfrequenz-Belastung, wenn die Frequenz Frequenz- zunimmt, gibt der Wechselrichter die Leistung entsprechend Hysteresep dem niedrigsten Punkt der Belastungsleistung aus, bis die unkt Frequenz über den Hysteresepunkt steigt, woraufhin die Leistung wiederhergestellt wird.

  • Seite 239: Blindleistungsmodus Einstellen

    Parameter Beschreibung name Verhältnis der vom Wechselrichter am Vn-Punkt ausgegebenen Wirkleistung zur Scheinleistung, n=1,2,3,4. Wirkleistun Beispiel: Bei Einstellung auf 48.5 bedeutet dies: P/Prated%=48.5%. Einstellung des Wirkleistungs-Ausgangsantwortmodus. Unterstützt: Ausgangsa • Tiefpass 1. Ordnung: Innerhalb der Zeitkonstante erfolgt die ntwortmod Ausgangsregelung gemäß der Tiefpasskurve 1. Ordnung. •...
  • Seite 240 Cosφ-Kurve Parameternam Beschreibung Fester PF Aktivieren Sie diese Funktion, wenn gemäß den Netzstandards bestimmter Länder oder Regionen ein Fester PF fester Leistungsfaktor erforderlich ist. Nach erfolgreicher Parametereinstellung bleibt der Leistungsfaktor während des Betriebs des Wechselrichters unverändert. Untererregung Legen Sie den Leistungsfaktor gemäß den Netzstandards und den tatsächlichen Nutzungsanforderungen des jeweiligen Landes oder der Region als positive oder Übererregung...
  • Seite 241 Parameternam Beschreibung Stellen Sie den Leistungsfaktor gemäß den tatsächlichen Leistungsfaktor Anforderungen ein, Bereich: -1 bis -0,8 und +0,8 bis +1. Feste Q Aktivieren Sie diese Funktion, wenn gemäß den Feste Q Netzstandards bestimmter Länder oder Regionen eine feste Blindleistung erforderlich ist. Legen Sie gemäß...
  • Seite 242 Parameternam Beschreibung Wenn der Q(U)-Kurvenmodus auf Steigungs-Modus Spannungs- eingestellt ist, legen Sie das Spannungs-Totband fest. Totbandbreite Innerhalb des Totbands besteht keine Anforderung zur Blindleistungsabgabe. Übererregungss Wenn der Q(U)-Kurvenmodus auf Steigungs-Modus teigung eingestellt ist, legen Sie die Leistungsänderungssteigung Untererregungs als positive oder negative Zahl fest. steigung Verhältnis der vom Wechselrichter am Punkt Vn ausgegebenen Blindleistung zur Scheinleistung, n=1, 2, 3,...
  • Seite 243 Parameternam Beschreibung N-Punkt- Prozentsatz der Wirkleistung des Wechselrichterausgangs Leistung am Punkt N zur Nennleistung. N=A, B, C, D, E. N-Punkt-cosφ- Leistungsfaktor am Punkt N. N=A, B, C, D, E. Wert Übererregungss Wenn der cosφ(P)-Kurvenmodus auf Steigungs-Modus teigung eingestellt ist, legen Sie die Leistungsänderungssteigung Untererregungs als positive oder negative Zahl fest.

  • Seite 244: Netzschutzparameter Konfigurieren

    Parameternam Beschreibung Verhältnis der Blindleistung am Punkt Pn zur Nennleistung, n=1, 2, 3, 4, 5, 6. Pn-Punkt- Leistung Beispiel: Bei Einstellung auf 90 bedeutet dies: Q/Prated%=90%. Verhältnis der Wirkleistung am Punkt Pn zur Nennleistung, n=1, 2, 3, 4, 5, 6. Pn-Punkt- Blindleistung Beispiel: Bei Einstellung auf 90 bedeutet dies:...

  • Seite 245: Netzanschlussparameter Einstellen

    Anforderungen ein. Parametername Beschreibung Überspannungs- Einstellen des Netz-Überspannungs- Auslöseschwellwert Auslöseschutzpunktes für Stufe n, n=1,2,3,4. Stufe n Überspannungs- Einstellen der Netz-Überspannungs-Abschaltzeit Abschaltzeit Stufe n für Stufe n, n=1,2,3,4. Unterspannungs- Einstellen des Netz-Unterspannungs- Auslöseschwellwert Auslöseschutzpunktes für Stufe n, n=1,2,3,4. Stufe n Unterspannungs- Einstellen der Netz-Unterspannungs-Abschaltzeit Abschaltzeit Stufe n für Stufe n, n=1,2,3,4.
  • Seite 246 ein. Parametern Beschreibung Inbetriebnahme und Netzeinspeisung Anschlussspa Wenn die Netzspannung bei der erstmaligen Verbindung des nnungsoberg Wechselrichters mit dem Netz diesen Wert überschreitet, renze kann der Wechselrichter keine Verbindung herstellen. Anschlussspa Wenn die Netzspannung bei der erstmaligen Verbindung des nnungsunter Wechselrichters mit dem Netz unter diesem Wert liegt, kann grenze der Wechselrichter keine Verbindung herstellen.
  • Seite 247 Parametern Beschreibung Gemäß den Anforderungen bestimmter Länder oder Start- Regionen: Der prozentuale Leistungszuwachs, den der Lastrampe Wechselrichter pro Minute bei erstmaligem Einschalten abgeben kann. Fehlerneueinschaltung Wenn die Netzspannung bei der Wiederverbindung des Anschlussspa Wechselrichters mit dem Netz nach einem Fehler diesen nnungsoberg Wert überschreitet, kann der Wechselrichter keine renze...

  • Seite 248: Parameter Für Spannungsfehlerdurchfahrt Einstellen

    Parametern Beschreibung Gemäß den Anforderungen bestimmter Länder oder Wiedereinsch Regionen: Der prozentuale Leistungszuwachs, den der alt- Wechselrichter pro Minute bei nicht-erstmaliger Lastrampe Netzeinspeisung abgeben kann. Beispiel: Bei Einstellung auf 10 beträgt die Wiedereinschalt-Lastrampe: 10%P/Srated/min.   8.1.9.5 Parameter für Spannungsfehlerdurchfahrt einstellen Schritt 1: Gehen Sie über Startseite  >...
  • Seite 249 Parametern Beschreibung Austritts- Schwellenw ert für Niederspan nungsdurchl K-Wert-Koeffizient für die Blindleistungsunterstützung Steigung K1 während des Niederspannungsdurchlaufs. Nullstromm Nach der Aktivierung gibt das System während des odus Niederspannungsdurchlaufs Nullstrom aus. aktivieren Eintritts- Schwellenw Schwellenwert für den Eintritt in den Nullstrommodus. Hochspannungsdurchlauf OVn- Verhältnis der Durchlaufspannung des charakteristischen...

  • Seite 250: Parameter Für Frequenzfehlerdurchlauf Einstellen

    Parametern Beschreibung Austritts- Schwellenw ert für Hochspannu ngsdurchlau K-Wert-Koeffizient für die Blindleistungsunterstützung Steigung K2 während des Hochspannungsdurchlaufs. Nullstromm Während des Hochspannungsdurchlaufs gibt das System odus Nullstrom aus. aktivieren Eintritts- Schwellenw Schwellenwert für den Eintritt in den Nullstrommodus.   8.1.9.6 Parameter für Frequenzfehlerdurchlauf einstellen Schritt 1: Navigieren Sie über Startseite  >...

  • Seite 251: Verdrahtungsmodus Einstellen

    Parametern Beschreibung UFn-Punkt Legt die Unterfrequenzzeit für den Unterspannungs- Zeit /Unterfrequenz-Punkt n fest. n=1,2,3. OFn-Punkt Legt die Frequenz für den Überspannungs-/Überfrequenz- Frequenz Punkt n fest. n=1,2,3. OFn-Punkt Legt die Überfrequenzzeit für den Überspannungs- Zeit /Überfrequenz-Punkt n fest. n=1,2,3.   8.1.10 Verdrahtungsmodus einstellen Hinweis •...

  • Seite 252: Parameter Exportieren

    8.1.11 Exportparameter 8.1.11.1 Exportieren von Sicherheitsparametern Einige Modelle unterstützen den Export von Sicherheitsparameterdateien nach Auswahl des Sicherheitslandes. Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Erweiterte Einstellungen >...

  • Seite 253: Log-Parameter Exportieren

    Exportieren zur Seite für den Export von Sicherheitsparametern. Schritt 2: Wählen Sie die Sicherheitsparameter aus und klicken Sie auf Exportieren, um den Download der aktuellen Sicherheitsparameterdatei zu starten. Nach Abschluss des Exports klicken Sie auf Teilen und wählen je nach Bedarf aus, wie die exportierte Datei geöffnet werden soll.

  • Seite 254: Einstellen Der Generator-/Laststeuerungsparameter

    8.1.12 Einstellen der Generator-/Laststeuerungsparameter 8.1.12.1 Parameter für Laststeuerung einstellen Hinweis • Wenn der Wechselrichter die Laststeuerungsfunktion unterstützt, kann die Last über die SolarGo App gesteuert werden. • Für die ET40-50kW Wechselrichter-Serie wird die Laststeuerungsfunktion nur unterstützt, wenn der Wechselrichter mit einem STS verwendet wird. Der Wechselrichter unterstützt die Laststeuerung für den GENERATOR-Port oder den BACKUP LOAD-Port.
  • Seite 255 Schritt 2: Wählen Sie je nach tatsächlicher Benutzeroberfläche Laststeuerung, um in die Laststeuerungsoberfläche zu gelangen und den Steuerungsmodus einzustellen. • Trockenkontaktmodus: Wenn der Schaltzustand auf ON eingestellt ist, beginnt die Stromversorgung der Last; bei Einstellung auf OFF wird die Stromversorgung der Last gestoppt.
  • Seite 256 Parametername Beschreibung Versorgt die Last innerhalb des eingestellten Zeitraums Standardmodus mit Strom. Innerhalb des eingestellten Zeitraums beginnt die Intelligenter Stromversorgung der Last, wenn die photovoltaisch Modus erzeugte überschüssige Energie die voreingestellte Nennleistung der Last übersteigt. Einschaltzeit Der Zeitmodus wird innerhalb des Zeitraums zwischen der Einschaltzeit und der Ausschaltzeit aktiviert.

  • Seite 257: Generatorparameter Einstellen

      8.1.12.2 Generatorparameter einstellen Hinweis • Wenn der Wechselrichter die Generatorsteuerungsfunktion unterstützt, kann der Generator über die SolarGo App gesteuert werden. • Für die Wechselrichter der Serie ET40-50kW wird der Anschluss und die Steuerung eines Generators nur unterstützt, wenn der Wechselrichter zusammen mit einem STS verwendet wird.
  • Seite 258 • Kein Generator angeschlossen: Wählen Sie diese Option, wenn kein Generator mit dem Energiespeichersystem verbunden ist. • Manuelle Generatorsteuerung (kein Trockenkontaktanschluss unterstützt): Der Generator muss manuell gestartet und gestoppt werden. Der Wechselrichter kann den Generator nicht steuern. • Automatische Generatorsteuerung (Trockenkontaktanschluss unterstützt): Wenn der Generator über einen Trockenkontakt-Steueranschluss verfügt und mit dem Wechselrichter verbunden ist, muss in der SolarGo App der Generatorsteuerungsmodus des Wechselrichters auf Schaltersteuerungsmodus...
  • Seite 259 Parameterbezeic Beschreibung hnung Trockenkontakt- Schaltersteuerungsmodus / Steuerungsart Automatiksteuerungsmodus. Schaltersteuerungsmodus Generator- Trockenkontaktsc Gilt nur für den Schaltersteuerungsmodus. halter...
  • Seite 260 Parameterbezeic Beschreibung hnung Die kontinuierliche Betriebszeit des Generators. Nach Betriebszeit Ablauf dieser Zeit stoppt der Generator. Automatiksteuerungsmodus Zeitfenster einstellen, in dem der Generatorbetrieb Sperrzeit gesperrt ist. Die kontinuierliche Betriebszeit des Generators nach dem Start. Nach Ablauf dieser Zeit stoppt der Generator.

  • Seite 261: Mikronetzparameter Einstellen

    Parametername Beschreibung Wählen Sie, ob der Generator zum Laden der Batterie Schalter verwendet werden soll. Maximale Die Ladeleistung, wenn der Generator die Batterie lädt. Ladeleistung (‰) Wenn der Batterie-SOC unter diesen Wert fällt, lädt der Start-Lade-SOC Generator die Batterie. Wenn der Batterie-SOC über diesen Wert steigt, wird Stopp-Lade-SOC das Laden der Batterie gestoppt.
  • Seite 262 Parametername Beschreibung Maximaler Lade- Legt die obere SOC-Grenze für das Laden fest. Das Laden wird gestoppt, sobald dieser Wert erreicht ist. • Bei einem Netzausfall: Wenn der Batterieladestand zu niedrig ist, um den Betrieb des Speicher- Wechselrichters im Inselbetrieb zu unterstützen. Durch Klicken auf diese Schaltfläche wird der Manuelles Speicher-Wechselrichter gezwungen, eine...

  • Seite 263: Stromzählerparameter Einstellen

    System zwei Stromzähler verwenden. Bitte richten Sie die Zählerbindungsinformationen entsprechend der tatsächlichen Nutzung ein. • Gilt nur für GoodWe Stromzähler. Schritt 1: Gehen Sie über Hauptseite  > Einstellungen  >  Stromzählerfunktion > Stromzählerbindung zur Bindungs-Oberfläche. Schritt 2: Klicken Sie auf Stromzähleranzahl/Standort Dropdown-Auswahl des tatsächlichen Anwendungsszenarios.

  • Seite 264: Stromzähler-/Ct-Hilfsprüfung

    Stromzähler 2 (extern). Hier wird die Oberfläche mit Stromzähler 1 (eingebaut)   Stromzähler 2 (extern) als Beispiel verwendet, um zu erklären, wie der Stromzähler gebunden wird. Schritt 3: Wie in der folgenden Abbildung gezeigt, wenn ein externer Stromzähler ausgewählt wird, müssen die Informationen des externen Stromzählers manuell hinzugefügt werden.

  • Seite 265: Gerätewartung

    8.1.14 Gerätewartung 8.1.14.1 Firmware-Informationen anzeigen/Firmware-Update Über die Firmware-Informationen können Sie die DSP-, ARM-, BMS-, AFCI-, STS- und Kommunikationsmodul-Softwareversion des Wechselrichters anzeigen oder aktualisieren. Einige Geräte unterstützen kein Software-Update über die SolarGo App. Bitte beachten Sie die tatsächlichen Gegebenheiten. Hinweis Nach der Anmeldung am Wechselrichter: Wenn ein Dialog zur Firmware- Aktualisierung erscheint, können Sie durch Klicken auf "Firmware aktualisieren"...

  • Seite 266: Firmware Mit Einem Klick Aktualisieren

    Hinweis • Wenn rechts neben den Firmware-Informationen ein roter Punkt angezeigt wird, klicken Sie bitte, um die Firmware-Update-Informationen anzuzeigen. • Stellen Sie während des Update-Vorgangs sicher, dass das Netzwerk stabil ist und das Gerät mit SolarGo verbunden bleibt, da das Update sonst fehlschlagen kann.

  • Seite 267: Automatische Firmware-Aktualisierung

    Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Geräteinformationen zur Geräteinformationsoberfläche. Schritt 2: Schließen Sie die Aktualisierung gemäß den Anweisungen auf der Oberfläche ab. 8.1.14.1.3 Automatische Firmware-Aktualisierung Hinweis • Die automatische Geräteaktualisierungsfunktion kann aktiviert werden, wenn die Kommunikation über das WiFi/LAN Kit-20 oder WiFi Kit-20 Modul erfolgt und die Modul-Firmware-Version V2.0.1 oder höher ist.

  • Seite 268: Anmeldekennwort Ändern

    8.1.14.2 Anmeldekennwort ändern Hinweis Das Anmeldepasswort für die Verbindung der SolarGo App mit dem Wechselrichter kann geändert werden. Bitte merken Sie sich das Passwort nach der Änderung. Falls Sie es vergessen, wenden Sie sich bitte an das Kundendienstzentrum. Schritt 1: Gehen Sie über Startseite  > Einstellungen  > Anmeldekennwort ändern zur Einstellungsseite.

  • Seite 270: App-Einführung

    9 App-Einführung SEMS+ Classic App ist eine Software zur Überwachung von Kraftwerken, mit der Sie Kraftwerke und Geräte fernverwalten, Betriebsdaten und Warnmeldungen des Kraftwerks einsehen können. 9.1 Kontoverwaltung 9.1.1 Konto anmelden Hinweis • Bitte registrieren Sie sich oder lassen Sie sich von Ihrem Händler einen Account mit Passwort einrichten, bevor Sie sich in der App anmelden.

  • Seite 271: Kraftwerk Verwalten

    9.2 Kraftwerk verwalten 9.2.1 Kraftwerk erstellen Schritt 1: Klicken Sie auf der Startseite oder der Kraftwerkslistenseite auf Schritt 2: Geben Sie im Kraftwerk erstellen-Bereich die relevanten Informationen entsprechend der tatsächlichen Situation ein. Schritt 3: Klicken Sie auf "Speichern und beenden", um die Erstellung abzuschließen. Zu diesem Zeitpunkt sind dem Kraftwerk noch keine Geräte hinzugefügt.

  • Seite 272: Kraftwerksinformationen Konfigurieren

      9.2.2 Kraftwerksinformationen konfigurieren Hinweis Nach erfolgreicher Erstellung des Kraftwerks können die Konfigurationsinformationen entsprechend den tatsächlichen Anforderungen aktualisiert werden. Falls die hier eingegebenen Konfigurationsinformationen von den tatsächlichen Gegebenheiten des Kraftwerks abweichen, haben die tatsächlichen Gegebenheiten Vorrang. Die hier angegebenen grundlegenden Informationen dienen nur als Referenz.

  • Seite 273: Gerät Hinzufügen

    Schritt 1：（Optional） Falls mehrere Kraftwerke vorhanden sind, wählen Sie im Kraftwerkslistenbereich das zu konfigurierende Kraftwerk aus. Schritt 2：Gehen Sie im Detailbereich des Kraftwerks über > „Grundinformationen“ zur Informationsanzeige. Schritt 3：Klicken Sie auf , um zur Informationsbearbeitung zu gelangen. Ändern Sie die Informationen nach Bedarf und klicken Sie auf„Bestätigen“, um die Änderungen zu speichern.
  • Seite 274 Schritt 4: Folgen Sie den Anweisungen auf der Oberfläche, um das Gerät zu scannen oder manuell hinzuzufügen. Beim Scannen wählen Sie das gewünschte Gerät aus der Liste der gescannten Geräte aus, um es hinzuzufügen. Bei manueller Hinzufügung scannen Sie den QR-Code des Geräts oder geben die Geräteinformationen manuell ein.

  • Seite 275: Informationen Über Das Kraftwerk Anzeigen

    9.3 Informationen über das Kraftwerk anzeigen 9.3.1 Übersicht aller Kraftwerke anzeigen Nach der Anmeldung in der App mit Ihrem Benutzernamen und Passwort können Sie auf der Überwachungsseite eine Übersicht über den Erzeugungsstatus aller Kraftwerke in Ihrem Konto einsehen. Oder gehen Sie auf die Kraftwerksseite, um alle Kraftwerke mithilfe verschiedener Sortier- und Filteroptionen anzuordnen und detaillierte Informationen anzuzeigen.

  • Seite 276: Detaillierte Informationen Eines Einzelnen Kraftwerks Anzeigen

    Beschreibung Zeigt die installierte Gesamtkapazität und den Betriebsstatus der Kraftwerke an. Der Betriebsstatus wird unterteilt in: Running, Waiting, Offline, Faulted. Der Kraftwerksstatus ist nur dann "Running", wenn alle Geräte im Kraftwerk normal funktionieren. Zeigt ein statistisches Diagramm der monatlichen, jährlichen oder Gesamterzeugung des Kraftwerks an oder ein Vergleichsdiagramm der Erzeugung mit dem Vorjahr.

  • Seite 277: Warnhinweise Anzeigen

    Kraftwerksseite durch Eingabe der Geräte-SN, des Kraftwerksnamens oder der E- Mail-Adresse schnell nach einem Kraftwerk suchen. Schritt 2: Klicken Sie auf den Kraftwerksnamen, um zur Detailseite des Kraftwerks zu gelangen und detaillierte Informationen einzusehen.     9.3.3 Warnhinweise anzeigen  ...

  • Seite 278: Systemwartung

    10 Systemwartung 10.1 System abschalten Gefahr • Beim Betrieb und der Wartung von Geräten im System schalten Sie bitte das System aus. Das Arbeiten an unter Spannung stehenden Geräten kann zu Geräteschäden oder Stromschlag führen. • Nach dem Abschalten der Stromversorgung des Geräts benötigen die internen Komponenten eine gewisse Zeit zum Entladen.

  • Seite 279: Einzel-Wechselrichter Mit Inselnetzfunktion

    System abschalten: ❶→❷→❸→❹→❺ ❸: Gemäß den örtlichen Gesetzen und Vorschriften auswählen. 10.1.2 Einzel-Wechselrichter mit Inselnetzfunktion...

  • Seite 280: Mehrere Wechselrichter, Reines Netzparallelsystem

    System abschalten： →❷→❸→❹→❺→❻→❼   ❶ ❺：Gemäß lokaler Gesetze und Vorschriften optional. 10.1.3 Reine Netzkopplung mit Mehrfach-Wechselrichtern Wechselrichter mit BAT 92.1-112.6 kWh gewerblich-industrielles Batteriesystem...
  • Seite 281 Wechselrichter mit BAT 25.6-56.3 kWh Hochspannungs-Batteriesystem...

  • Seite 282: Gerät Abmontieren

    10.2 Gerät abmontieren...

  • Seite 283: Entfernen Des Inverters

    Gefahr • Stellen Sie sicher, dass das Gerät vom Stromnetz getrennt ist. • Tragen Sie beim Betrieb des Geräts persönliche Schutzausrüstung. • Verwenden Sie bei der Demontage der PV-Anschlüsse oder Batterieanschlüsse das mitgelieferte Demontagewerkzeug. Hinweis Sofern nicht anders angegeben, sind die Demontageschritte in diesem Dokument die umgekehrte Reihenfolge der Installationsschritte.

  • Seite 284: Bat-Serie 92,1-112,6 Kwh Gewerbe- Und Industrie-Batteriesystem

    Schritt 6: Rack umlegen und die Schrauben zwischen den Säulen und Trägern entfernen. Schritt 7: Batterie und alle entfernten Teile in die Originalverpackung zurücklegen und sicher aufbewahren. • Typ II (Stapel-Montage) Schritt 1: Batterie abschalten. Schritt 2: Niederspannungs-Kommunikationskabel entfernen. Schritt 3: Leistungskabel entfernen. Schritt 4: Kabelschutz und Potentialausgleichsverbindungen entfernen.

  • Seite 285: Geräteentsorgung

    10.3 Geräteentsorgung Wenn ein Gerät nicht mehr verwendet werden kann und entsorgt werden muss, entsorgen Sie es gemäß den gesetzlichen Anforderungen für Elektroaltgeräte in dem Land oder der Region, in dem es sich befindet. Das Gerät darf nicht als Hausmüll behandelt werden.

  • Seite 286: Fehler

    Wartungsi Wartungszy Wartungsmethode Wartungszweck nhalt klus Überprüfen Sie, ob die Geräteinstallation stabil ist und ob die Befestigungsschrauben Bestätigung der Systeminst Mal/Halbjah locker sind. Stabilität der allation r bis 1 Geräteinstallation. Überprüfen Sie, ob das Mal/Jahr Gerätegehäuse beschädigt oder verformt ist. Überprüfen Sie, ob die Bestätigung der elektrischen Verbindungen...

  • Seite 287: Systemkommunikationsfehler

    Klicken Sie auf das Fehlerinformationssymbol auf dem Bildschirm oder wählen Sie es aus, um die Alarm- oder Fehlerinformationen des Energiespeichersystems anzuzeigen. • Methode 2: SolarGo APP Über [Startseite] > [Parameter] > [Alarm] können Sie die Alarminformationen des Energiespeichersystems anzeigen. • Methode 3: SEMS Portal App Öffnen Sie die SEMS Portal App und melden Sie sich mit einem beliebigen Konto an.
  • Seite 288 Stellen Sie sicher, dass der Smart Communication Stick mit Strom versorgt wird und die blaue Das WLAN-Signal Signalleuchte blinkt oder dauerhaft leuchtet. des Smart Stellen Sie sicher, dass sich das Smart-Gerät Communication innerhalb der Kommunikationsreichweite des Sticks kann nicht Smart Communication Sticks befindet. gefunden werden Aktualisieren Sie die Geräteliste in der App erneut.
  • Seite 289 Starten Sie den Wechselrichter neu. Nach Abschluss Überprüfen Sie, ob Netzwerkname, aller Verschlüsselungsmethode und Passwort in der Konfigurationen WLAN-Konfiguration mit denen des Routers kann der Smart übereinstimmen. Communication Starten Sie den Router neu. Stick keine Platzieren Sie den Router näher am Smart Verbindung zum Communication Stick oder verwenden Sie einen Router herstellen...

  • Seite 290: Wechselrichterfehler

    • Zellspannung/Ges Gerät ausschalten und 5 Minuten amtspannung zu ruhen lassen, nach Neustart prüfen, Ladeüber- hoch ob der Fehler weiterhin besteht; spannung2 • Spannungserfass Wenn der Fehler nicht behoben ist, ungsleitung wenden Sie sich an den GoodWe- abnormal Kundendienst.
  • Seite 291 Fehler weiterhin besteht; spannung3 • Spannungserfass Wenn der Fehler nicht behoben ist, ungsleitung wenden Sie sich an den GoodWe- abnormal Kundendienst. Gerät ausschalten und 5 Minuten ruhen lassen, nach Neustart prüfen, ob der Fehler weiterhin besteht;        ...
  • Seite 292 Wechselrichter zu laden, und abnormal beobachten Sie, ob der Fehler behoben wird. Wenn der Fehler nicht behoben ist, wenden Sie sich an den GoodWe- Kundendienst. Gerät ausschalten und 5 Minuten • Zellspannung/Ges ruhen lassen, nach Neustart prüfen, amtspannung zu ob der Fehler weiterhin besteht;...
  • Seite 293 Versuchen Sie, die Batterie über den Wechselrichter zu laden, und beobachten Sie, ob der Fehler behoben wird. Wenn der Fehler nicht behoben ist, wenden Sie sich an den GoodWe- Kundendienst. Großer Batterie neu starten, 12 Stunden Zellspannun Großer warten.
  • Seite 294 Fehler weiterhin besteht; temperatur • Temperatursenso Wenn der Fehler nicht behoben ist, r abnormal wenden Sie sich an den GoodWe- Kundendienst. Gerät ausschalten und 30 Minuten • Umgebungstemp ruhen lassen, nach Neustart prüfen, Zellnieder- eratur zu niedrig ob der Fehler weiterhin besteht;...
  • Seite 295 Fehler weiterhin besteht; temperatur • Temperatursenso Wenn der Fehler nicht behoben ist, r abnormal wenden Sie sich an den GoodWe- Kundendienst. Gerät ausschalten und 30 Minuten Entladehoch • Zelltemperatur zu ruhen lassen; nach Neustart prüfen, hoch ob der Fehler weiterhin besteht;...
  • Seite 296 Neustart prüfen, Vorspannun Vorspannungs-mos ob der Fehler weiterhin besteht; gsfehler schließt nicht Wenn der Fehler nicht behoben ist, wenden Sie sich an den GoodWe- Kundendienst. 10 Minuten ruhen lassen, dann Batterie- wieder einschalten; Batterieaus- Leistungsschalter Wenn der Fehler nicht behoben ist, lösung ...
  • Seite 297 LadeüberSp hoch besteht; annung2 • Spannungserfassun Wenn der Fehler nicht behoben gsleitung abnormal ist, wenden Sie sich an den GoodWe-Kundendienst. Gerät ausschalten und 5 Minuten • Zellenspannung/Ges ruhen lassen, nach Neustart amtspannung zu prüfen, ob der Fehler weiterhin LadeüberSp hoch besteht;...
  • Seite 298 Sie, ob der Fehler behoben wird. Wenn der Fehler nicht behoben ist, wenden Sie sich an den GoodWe-Kundendienst. Gerät ausschalten und 5 Minuten ruhen lassen, nach Neustart prüfen, ob der Fehler weiterhin besteht;                                               ...
  • Seite 299 • Spannungserfassun Wenn der Fehler nicht behoben ist, gsleitung abnormal wenden Sie sich an den GoodWe- Kundendienst. Gerät ausschalten und 5 Minuten ruhen lassen, nach Neustart prüfen, ob der Fehler weiterhin besteht;                                               ...
  • Seite 300 Wechselrichter eingestellt ist, was den reagiert abnormal Nennarbeitsstrom der Batterie überschreitet; Wenn der Fehler nicht behoben • Entladestrom zu ist, wenden Sie sich an den hoch, GoodWe-Kundendienst. Batteriestrombegre nzung abnormal: Entladeüber Temperatur- und strom2 SOC-Werte ändern sich plötzlich • Wechselrichter reagiert abnormal Gerät ausschalten und 30...
  • Seite 301 • Temperatursensor Wenn der Fehler nicht behoben abnormal ist, wenden Sie sich an den GoodWe-Kundendienst. Gerät ausschalten und 30 Minuten ruhen lassen; nach • Zellentemperatur zu Neustart prüfen, ob der Fehler Ladehochte hoch weiterhin besteht;...
  • Seite 302 • Temperatursensor Wenn der Fehler nicht behoben abnormal ist, wenden Sie sich an den GoodWe-Kundendienst. Gerät ausschalten und 30 Minuten ruhen lassen; nach Großer Großer Neustart prüfen, ob der Fehler Zellentempe Zellentemperaturunter weiterhin besteht;...
  • Seite 303 Batterie und Batterie und Wechselrichter und Batterie neu Wechselrichter Wechselrich starten. Wenn der Fehler nicht behoben ist, wenden Sie sich an den GoodWe-Kundendienst. Spezifischer Batteriespezifischer Bitte wenden Sie sich an den Fehler Fehler Kundendienst. Slave-Cluster- Überprüfen Sie die Zuverlässigkeit...
  • Seite 304 Fehlerbezei Mögliche Ursache Fehlerbehebung chnung Leistungssc Gehäuse- Gehäuse-Leistungsschalter oder halter- Leistungsschalterfehle Hilfs-Leistungsschalter austauschen Klebefehler r oder Hilfs-   Leistungsschalterfehle Brandschutz Thermisches Bitte wenden Sie sich an den system Durchgehen im Kundendienst ausgelöst System oder Fehlauslösung des Brandschutzes Klimaanlage Anomaler Fehler im Bitte wenden Sie sich an den nfehler Klimaanlagensystem...

  • Seite 305: Technische Daten

    11 Technische Daten 11.1 Le Paramètre des onduleurs GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Côté           Batterie Type Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Batterie Tension nominale Plage 300～800 300～800 300～800 300～800 300～600 Tension (V) Tension de démarrage Nombre d'entrées...
  • Seite 306 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Max. Alimentatio 99.99 Charge (kW) Max. Alimentatio 99.99 Décharge (kW) Côté PV           Max. Alimentatio n d'Entrée (kW) Tension d'entrée 1000 1000 1000 1000 max. (V) Plage tension de fonctionne 160～950 160～950...
  • Seite 307 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Tension de démarrage Tension d'entrée nominale Max. MPPT 42×8 42×8 42×8 42×8 42×8 Current (A) Max. MPPT Short 55×8 55×8 55×8 55×8 55×8 Circuit Current (A) Courant maximal rétroalime ntation vers champ (A) Nombre de MPPT Nombre de...
  • Seite 308 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Alimentatio max. 99.99 (kW) Alimentatio apparente nominale 99.99 vers/depui s le réseau (kVA) Max. Puissance Apparente 99.99 vers Réseau (kVA) Max. Puissance Apparente 99.99 du Réseau (kVA) 220/380, 220/380, 220/380, 220/380, Tension 230/400, 230/400, 230/400, 230/400,...
  • Seite 309 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Plage 45~55/55 Fréquence 45~55/55~65 45~55/55~65 45~55/55~65 45~55/55~65 en (Hz) 114.0 121.6 152.0 Courant @380Vac @380Vac @380Vac nominal 152.0 @380Vac 108.3 115.5 144.4 vers/depui 131.3 144.4 @400Vac @400Vac @400Vac @400Vac s le réseau 139.2 @415Vac 104.4 111.3 139.2...
  • Seite 310 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 ~1 (Ajustable ~1 (Ajustable (Ajustable ~1 (Ajustable Facteur ~1 (Ajustable de de 0.8 en de 0.8 en de 0.8 en de 0.8 en d'Alimentat 0.8 en avance à avance à 0.8 avance à 0.8 avance à...
  • Seite 311 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Puissance pointe 110% 120% 110% sortie 120% @60s 120% @60s @continuous @60s @continuous sans 150% @10s 150% @10s 120% @60s 150% 120% @60s réseau 150% @10s @10s 150% @10s (kW) Tension de 220/380, 220/380, 220/380, 220/380,...
  • Seite 312 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Courant d'appel (Pic 63.5 63.5 @20ms 63.5 @20ms 63.5 @20ms 63.5 @20ms durée) @20ms (A)  Protection maximale contre surintensit és (A) THDv (@Charge <3% <3% <3% <3% <3% linéaire) Temps commutati <10ms <10ms <10ms <10ms <10ms...
  • Seite 313 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 180~280 180~280 180~280 114~139 Plage (selon la (selon la (selon la 180~280 (selon (selon la Tension (V) norme norme norme la norme locale) norme locale) locale) locale) locale) Fréquence 50/60 50/60 50/60 50/60 50/60 nominale (Hz)
  • Seite 314 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Surveillanc courant du Intégré Intégré Intégré Intégré Intégré Module photovoltaï Détection résistance Intégré Intégré Intégré Intégré Intégré d'isolation Surveillanc Intégré Intégré Intégré Intégré Intégré courant résiduel Protection contre Intégré Intégré Intégré Intégré Intégré polarité...
  • Seite 315 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Protection contre Intégré Intégré Intégré Intégré Intégré courts- circuits AC Protection contre Intégré Intégré Intégré Intégré Intégré surtension s CA Commutat Intégré Intégré Intégré Intégré Intégré eur CC Protection Type II Type II (Type Type II (Type contre (Type I+II...
  • Seite 316 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Environne ment Intérieur/Ext Intérieur/Ext Intérieur/ Intérieur/Extéri Intérieur/Exté rieur fonctionne érieur érieur Extérieur ment Températu -40~70 -40~70 -40~70 -40~70 -40~70 stockage (℃) Humidité 0~100% 0~100% 0~100% 0~100% 0~100% relative Altitude maximale 4000 4000 4000 4000 4000 d'opératio...
  • Seite 317 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 RS485, RS485, RS485, WiFi+LAN RS485, RS485, WiFi+LAN+ WiFi+LAN+ WiFi+LAN+ WiFi+LAN+ Communic Bluetooth, Bluetooth, Bluetooth Bluetooth, Bluetooth, 4G+ ation , 4G+ 4G+ Bluetooth Bluetooth Bluetooth Bluetooth Bluetooth (Optionnel) (Optionnel) (Optionnel) (Optionnel) (Optionne Protocoles Modbus- Modbus- Modbus- RTU,...
  • Seite 318 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L-   K-ET-G10 Connecteu (max.240mm (max.240mm (max.240 (max.240mm (max.240mm r AC Catégorie environne 4K4H 4K4H 4K4H 4K4H 4K4H mentale Degré pollution Catégorie DC II / AC DC II / AC III DC II / AC III DC II / AC III DC II / AC III surtension Classe...

  • Seite 319: Der Parameter Des Sts

    *2：Pour GW50K-ET-L-G10, lorsque la tension d'entrée varie de 700V à 850V, l'onduleur passera en mode veille, et la tension reviendra à 700V pour entrer dans l'état de fonctionnement normal. Pour GW75K-ET-G10/GW80K-ET-G10/GW99.99K-ET- G10/GW100K-ET-G10, lorsque la tension d'entrée varie de 950V à 1000V, l'onduleur passera en mode veille, et la tension reviendra à...
  • Seite 320 Max. Scheinleistung (kVA) 137.5(75@220V) Nennbedingter Kurzschlussstrom (kA) Notstromseite  Nennausgangsspannung (V) 220/380/400/415, 3L/N/PE  Ausgangsspannungsbereich 114~280  (gemäß lokaler Norm) Nennausgangsfrequenz (Hz) 50/60 Frequenzbereich (Hz) 45~55 / 55~65 Nennausgangsstrom(A) Nennausgangsleistung(kW) 125(75@220V) Max. 137.5(75@220V) Ausgangsscheinleistung(kVA) Nennbedingter Kurzzeitstrom (kA) Smart-Port-Seite  Nennspannung (V) 220/380/400/415, 3L/N/PE  114~280 Spannungsbereich (V)  (gemäß...
  • Seite 321  Wechselrichter-Seite Nennspannung (V) 220/380/400/415, 3L/N/PE  114~280 Spannungsbereich (V)  (gemäß lokaler Norm) Nennfrequenz (Hz) 50/60 Frequenzbereich (Hz) 45~55 / 55~65 Max. Strom (A) Nennleistung (kW) 125(75@220V) Max. Scheinleistung (kVA) 137.5(75@220V) Nennbedingter Kurzschlussstrom (kA) Allgemeine Daten Netz-/Inselnetz-Umschaltzeit <10 (ms) Betriebstemperaturbereich -35~+60 (℃) Aufbauart Innen-/Außenaufstellung Lagertemperatur (℃)

  • Seite 322: Bat Serie 35.8-56.3Kwh Hochsspannung Batterie

    Kühlmethode Intelligente Luftkühlung Kommunikation RS485 Gewicht (kg) Abmessungen (B×H×T mm) 680*620*165 Montageart Wandmontage Geräuschemission (dB) Schutzart IP54       11.3 Die  Parameter der Batterien   11.3.1 BAT Serie 35.8-56.3kWh Hochsspannung Batterie GW35.8- GW40.9- GW46.0- GW51.2- GW56.3- Technische Daten BAT-I-G11 BAT-I-G11 BAT-I-G11 BAT-I-G10...
  • Seite 323 GW35.8- GW40.9- GW46.0- GW51.2- GW56.3- Technische Daten BAT-I-G11 BAT-I-G11 BAT-I-G11 BAT-I-G10 BAT-I-G10 Anzahl der Packs Nennenergie (kWh) 35.8 40.9 51.2 56.3 Nutzbare Energie (kWh) Nennspannung (V) 358.4 409.6 460.8 563.2 321.44~ 367.36~ 413.28~ 459.2~ 505.12~ Betriebsspannungsberei ch (V) 404.32 462.08 519.84 577.6 635.36...
  • Seite 324 GW35.8- GW40.9- GW46.0- GW51.2- GW56.3- Technische Daten BAT-I-G11 BAT-I-G11 BAT-I-G11 BAT-I-G10 BAT-I-G10 5～85%，Keine Kondensation Relative Luftfeuchtigkeit Max. Betriebshöhe (m) 3000 Kühlmethode Natürliche Kühlung Benutzeroberfläche Kommunikation CAN (RS485 Optional) Gewicht - gestellmontiert (kg) Gewicht - gestapelt (kg) Abmessungen - gestellmontiert (B×H×T 543*1815*520 481*1201 481*1339...

  • Seite 325: Der Parameter Des Intelligenten Zählers

      11.4 Der  Parameter des Intelligenten Zählers Technische Parameter GM330 Netz Dreiphasig Nennsspannung- 220/230 Leitung zu N (Vac) Nennsspannung- Leitung zu Leitung 380/400 (Vac) Sspannung Eingang Sspannungsbereic 0.88Un-1.1Un Nennfrequenz AC- 50/60 Netz (Hz) Stromwandlerverh Strom nA: 50A ältnis Kommunikation RS485 Kommunikationsentfernung (m) 1000 Benutzeroberfläche...

  • Seite 326: Die Technischen Parameter Der Smart Dongles

    Technische Parameter GM330 Umgebung Schutzart IP20 Betriebstemperaturbereich (℃) -30~70 Lagertemperaturbereich(℃) -30~70 Relative Luftfeuchtigkeit (nicht 0~95% kondensierend) Max. Betriebshöhe (m) 3000 11.5 Die  Technischen Parameter der Smart Dongles • WiFi/LAN Kit-20 Technische Parameter WiFi/LAN Kit-20 Eingangssspannung (V) Leistungsaufnahme (W) ≤3 Verbindungsschnittstelle Ethernet-Schnittstelle 10M/100Mbps Selbstanpassung WLAN...
  • Seite 327 Technische Parameter WiFi/LAN Kit-20 Relative Luftfeuchtigkeit 0-95% Max. Betriebshöhe (m) 4000 • 4G Kit-CN-G20, 4G Kit-CN-G21 Technische Parameter 4G Kit-CN-G20 4G Kit-CN-G21 Allgemeine Daten Maximale Anzahl unterstützter Wechselrichter Schnittstellenform Montagemethode Plug-and-play Plug-and-play Anzeige LED-Anzeige LED-Anzeige Abmessungen (B×H×T mm) 48.3*95.5*32.1 48.3*95.5*32.1 SIM-Kartengröße (mm) 15*12 15*12...
  • Seite 328 Technische Parameter 4G Kit-CN-G20 4G Kit-CN-G21 Bluetooth V5.0 V5.0 Lebensdauer (Jahr)

  • Seite 329: Anhang

    12 Anhang 12.1 Häufig gestellte Fragen und Antworten 12.1.1 Wie führe ich eine Stromzähler-/CT-Hilfsprüfung durch? Die Stromzählerprüffunktion kann prüfen, ob der Stromzähler-CT korrekt angeschlossen ist und den aktuellen Betriebszustand von Stromzähler und CT. • Methode 1: Gehen Sie über [Hauptseite] > [Einstellungen] > [Stromzähler/CT-Hilfsprüfung] zur Prüfseite.

  • Seite 330: Abkürzungen

    • Reguläres Upgrade: Gehen Sie über [Startseite] > [Einstellungen] > [Firmware-Informationen] zum Anzeigebereich der Firmware-Informationen. Tippen Sie auf "Auf Updates prüfen". Wenn eine neue Version verfügbar ist, schließen Sie das Upgrade gemäß den Bildschirmanweisungen ab. • Erzwungenes Upgrade: Die App sendet Upgrade-Informationen. Der Benutzer muss das Upgrade gemäß der Aufforderung durchführen, andernfalls kann die App nicht verwendet werden.
  • Seite 331 Abkürzung Englische Beschreibung Deutsche Beschreibung UAC,r Nominal Output Voltage  Nennausgangsspannung fAC,r Nominal AC Grid Frequency  Nennfrequenz AC-Netz Max. AC Current Output to IAC,max(to grid) Max. Einspeisestrom ins Netz Utility Grid  IAC,max(from Max. AC Current From Utility Max. Eingangsstrom grid) Grid  P.F.
  • Seite 332 Abkürzung Englische Beschreibung Deutsche Beschreibung Netzteil- UAC,rang(L-N) Power Supply Input Voltage Eingangsspannungsbereich Usys,max Max System Voltage Maximale Systemspannung Maximale Betriebshöhe über Haltitude,max Max. Operating Altitude dem Meeresspiegel Power Factor Leistungsfaktor Total Harmonic Distortion of THDi Stromoberschwingungen Current Total Harmonic Distortion of THDv Spannungsoberschwingungen Voltage...

  • Seite 333: Begriffserklärung

    Abkürzung Englische Beschreibung Deutsche Beschreibung zero injection/zero export Power Limit / Export Power Rückstromsperre Limit  Demand Response Enabling DRED Laststeuergerät Device Ripple Control Receiver AFCI-Gleichstrom- AFCI AFCI Lichtbogenschutz Ground Fault Circuit GFCI Fehlerstromschutzschalter Interrupter Residual Current Monitioring RCMU Reststromüberwachungsgerät Unit Fault Ride Through Fehlerdurchfahrtsfähigkeit Hochspannungsdurchfahrtsfäh...
  • Seite 334 beispielsweise Geräte, transportable Werkzeuge und andere Haushalts- und ähnliche Lasten. Wenn besondere Anforderungen an die Zuverlässigkeit und Eignung dieser Geräte gestellt werden, wird die Spannungskategorie III verwendet. Überspannungskategorie III: Geräte in fest installierten Verteilungsanlagen, ○ deren Zuverlässigkeit und Eignung besonderen Anforderungen entsprechen müssen.
  • Seite 335 12.4 Bedeutung der Batterie-Seriennummer (SN- Code) Die Stellen 11-14 des Produkt-SN-Codes sind der Produktionszeitcode. Das Produktionsdatum im obigen Bild ist 2023-08-08. • Die 11. und 12. Stelle stellen die letzten beiden Ziffern des Produktionsjahres dar, z.B. wird das Jahr 2023 als 23 dargestellt; •...
  • Seite 336   29. 30. 31. Produktionstag Code...

  • Seite 337: Kontaktinformationen

    13 Kontaktinformationen                                                   GoodWe Technology Co., Ltd.  China, Suzhou, Bezirk Gaoxin, Zijin-Straße 90  400-998-1212  www.goodwe.com  service@goodwe.com...

Diese Anleitung auch für:

Gw75k-et-l-g10Gw80k-et-l-g10Gw99.99k-et-l-g10Gw100k-et-l-g10Gw51.2-bat-i-g10Gw56.3-bat-i-g10 ... Alle anzeigen

Inhaltsverzeichnis
