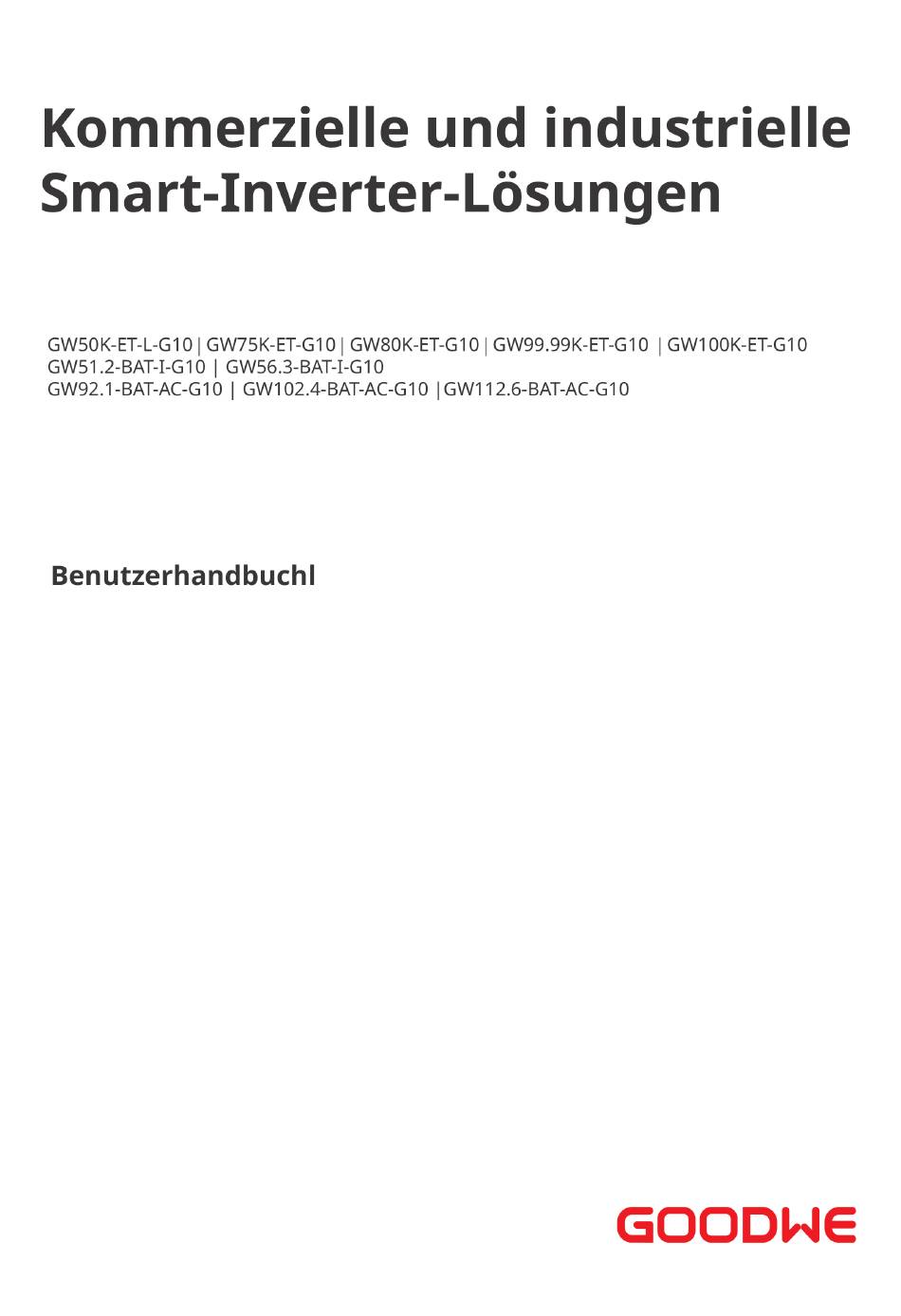

Seite 1 V1.1-2025-10-11...
Seite 2: Urheberrechtserklärung
Alle Rechte vorbehalten © GoodWe Technologies Co., Ltd. 2025. Alle Rechte vorbehalten. Ohne Genehmigung der GoodWe Technologies Co., Ltd. darf der gesamte Inhalt dieses Handbuchs in keiner Form reproduziert, verbreitet oder auf öffentliche Netzwerke oder andere Drittplattformen hochgeladen werden.
Seite 3: Inhaltsverzeichnis
Katalog 1 Vorbemerkung 1.1 Übersicht 1.2 Eignete Produkte 1.3 Definition der Symbole 2 Sicherheitshinweise 2.1 Allgemeine Sicherheit 2.2 Personalvoraussetzungen 2.3 Sicherheit des Systems 2.3.1 Sicherheit der Photovoltaik-Schaltkreise 2.3.2 Sicherheit des Inverters 2.3.3 Sicherheit der Batterie 2.3.4 Sicherheit des Stromzählers 2.4 Erläuterung der Sicherheitsymbole und Zertifizierungsmerkmale 2.5 Europäische Konformitätserklärung 2.5.1 Geräte mit drahtloser Kommunikationsfunktion 2.5.2 Nicht Geräte mit drahtloser Kommunikationsfunktion (außer Batterie) 26...
Seite 4 3.2.2 STS 3.2.3 Batterie 3.2.4 Intelligenter Zähler 3.2.5 Kommunikationsmodul 3.3 Unterstützte Netzformen 3.4 Systemmodus 3.5 Funktionsmerkmale 4 Prüfung und Lagerung der Geräte 4.1 Geräteprüfung 4.2 Liefergegenstände 4.2.1 Lieferteile des Inverters 4.2.2 STS-Lieferumfang 4.2.3 Lieferteile der Batterie 4.2.3.1 Lieferteile der Batterie(GW51.2-BAT-I-G10, GW56.3-BAT-I-G10) 4.2.3.2 Lieferteile der Batterie(GW92.1-BAT-AC-G10, GW102.4-BAT-AC-G10, GW112.6-BAT-AC-G10) 4.2.4 Lieferteile des intelligenten Stromzählers...
Seite 5 5.1 Installations- und Einstellungsprozess des Systems 5.2 Installationsanforderungen 5.2.1 Anforderungen an die Installationsumgebung 5.2.2 Anforderungen an den Installationsraum 5.2.3 Aufbau Fundamentanforderungen 5.2.4 Anforderungen an die Werkzeuge 5.2.5 Transportanforderungen 5.3 Installieren des Inverters 5.4 Aufbau STS 5.5 Installieren der Batterie 5.5.1 Aufbau GW51.2-BAT-I-G10, GW56.3-BAT-I-G10 5.5.2 Aufbau GW92.1-BAT-AC-G10, GW102.4-BAT-AC-G10, GW112.6-BAT-AC- 5.6 Installieren des Stromzählers 6 Anschluss des Systems...
Seite 6 6.4 Schutzleiteranschließung 6.5 PV-Kabel anschließen 6.6 Batteriekabelanschließung 6.6.1 GW92.1-BAT-AC-G10，GW102.4-BAT-AC-G10, GW112.6-BAT-AC-G10 6.6.1.1 Batterie Kabeldurchführungen und Systemverkabelung 6.6.1.2 Anschluss des Inverters und des Batterieleistungskabels und Batterie Stromleitung 6.6.1.3 Anschließen der Kommunikationsleitung 6.6.1.4 Anschluss Batterie Klimakabel 6.6.1.5 Not-Aus-Taster der Bodenplatte gelöst 6.6.2 GW51.2-BAT-I-G10, GW56.3-BAT-I-G10 6.6.2.1 Anschluss des Inverters und des Batterieleistungskabels 6.6.2.2 Anschluss der Kraftleitung zwischen Batterie 6.6.2.3 Anschließen der Kommunikationsleitung...
Seite 7 7.2.1 EinfachWechselrichter, ohne Inselnetzfunktion 7.2.2 EinzelWechselrichter, mit Inselbetriebsfunktion 7.3 Einführung der Indikatorlichter 7.3.1 Indikatorlichter des Inverters 7.3.2 Indikatorlichter der Batterie 7.3.3 Indikatorlichter des intelligenten Stromzählers 7.3.4 Indikatorlichter des intelligenten Kommunikationssticks 7.3.5 STS-Anzeige 8 Schnelle Systemkonfiguration 8.1 App herunterladen 8.1.1 Laden Sie die SolarGo App herunter 8.1.2 Laden Sie die SEMS+ APP herunter 8.2 Anschluss Speicherwechselrichter 8.3 Kommunikationsparameter einstellen...
Seite 8 9.1 SolarGo APP 9.1.1 SolarGo APP Einführung 9.1.2 Anschluss Speicherwechselrichter 9.1.3 Speicherwechselrichter Schnittstellenbeschreibung 9.1.4 Kommunikationsparameter einstellen 9.1.4.1 Datenschutz- und Sicherheitsparameter einstellen 9.1.4.2 WLAN/LAN-Parameter einstellen 9.1.4.3 APN-Parameter einstellen 9.1.4.4 Einstellen der RS485-Kommunikationsparameter 9.1.4.5 WLAN prüfen 9.1.5 Einstellen des Anschlussmodus 9.1.6 Schnelle Systemeinrichtung 9.1.6.1 Schnelle Systemeinrichtung (Typ 2) 9.1.7 Grundparameter einstellen 9.1.8 Einstellung der erweiterten Parameter...
Seite 9 9.1.8.6 Einstellung der Batterie-Funktion 9.1.8.6.1 Einstellen der Lithium-Parameter für Batterie 9.1.8.6.2 Einstellen der Parameter für Blei-Säure-Batterie 9.1.8.7 Einstellen des PV-Anschlussmodus 9.1.8.8 Einstellen der unausgeglichenen sspannung-Ausgangsfunktion 9.1.8.9 Einstellen der Leistung-Regelungsparameter 9.1.8.10 Werkszustand wiederherstellen 9.1.9 Einstellen benutzerdefinierter Sicherheitsparameter 9.1.9.1 Leistungskurve einstellen 9.1.9.2 Blindleistungskurve einstellen 9.1.9.3 Einstellen der Netz-Schutzparameter 9.1.9.4 Einstellen der Netz-Verbindungsparameter 9.1.9.5 Einstellen der sspannung-Fault-Ride-Through-Parameter...
Seite 10 9.1.13 Einstellen der Stromzählerparameter 9.1.13.1 Zähler binden/entbinden 9.1.13.2 Stromzähler/CT-Hilfsprüfung 9.1.14 Gerätewartung 9.1.14.1 Firmware-Informationen anzeigen/Firmware-Update 9.1.14.1.1 Regelmäßiges Firmware-Update 9.1.14.1.2 Firmware mit einem Klick aktualisieren 9.1.14.1.3 Automatische Firmware-Aktualisierung 9.1.14.2 Passwort für die Anmeldung ändern 10 App-Vorstellung 10.1 Konto-Verwaltung 10.1.1 Anmeldekonto 10.2 Kraftwerk verwalten 10.2.1 Kraftwerk erstellen 10.2.2 Konfiguration der Kraftwerksinformationen 10.2.3 Neue Ausrüstung...
Seite 11 11.1.1 EinfachWechselrichter, ohne Inselnetzfunktion 11.1.2 EinzelWechselrichter, mit Inselbetriebsfunktion 11.2 Gerät abmontieren 11.3 Geräteaußerbetriebnahme 11.4 Regelmäßige Wartung 11.5 Fehler 11.5.1 Systemkommunikationsfehler 11.5.2 Wechselrichter-Fehler 11.5.3 Batterie-Fehler 12 Technische Daten 12.1 Technische Parameter des Inverters 12.2 STS-Parameter 12.3 Technische Parameter der Batterie 12.4 Technische Parameter des intelligenten Stromzählers 12.5 Technische Parameter des intelligenten Kommunikationssticks 13 Anhang 13.1 FAQ...
Seite 12 14 Kontaktinformationen...
Seite 13: Vorbemerkung
Eigenschaften des Produkts vertraut zu machen. Das Dokument kann regelmäßig aktualisiert werden. Bitte holen Sie sich die neueste Version und weitere Produktinformationen von der offiziellen Website. 1.2 Eignete Produkte Energiespeichersysteme umfassen folgende Produkte: Produktty Produktinformation Anleitung GW50K-ET-L-G10 Nennausgangsleistung:50,0kW GW75K-ET-G10 Nennausgangsleistung: 75 kW Wechselric GW80K-ET-G10 Nennausgangsleistung: 80 kW hter GW99.99K-ET-G10...
Seite 14 Produktty Produktinformation Anleitung GW51.2-BAT-I-G10 • Maximal 6 Strings parallel verschaltbar • Verschiedene Modelle von Batteriesystem dürfen nicht gemischt und parallel verwendet werden. GW56.3-BAT-I-G10 • Im Folgenden wird allgemein als Battery B bezeichnet. GW92.1-BAT-AC-G10 • Einzelner Cluster-Speicherkapazität GW102.4-BAT-AC-G10 92,1/102,4/112,6 kWh. Die maximale Speicherkapazität des Clusters kann 368,4/409,6/450,4 kWh betragen.
Seite 15: Definition Der Symbole
Produktty Produktinformation Anleitung Im Einzelbetriebsszenario können die Systembetriebsinformationen über das 4G- 4G Kit-G20 Signal an die Überwachungsplattform hochgeladen werden. 1.3 Definition der Symbole Gefahr Es weist auf eine hohe potenzielle Gefahr hin, die, falls nicht vermieden, zu Todesfällen oder schweren Verletzungen führen kann. Vorsicht Es besteht ein mittleres Potenzial für Gefahr, das, wenn es nicht vermieden wird, zu Todesfällen oder schweren Verletzungen führen kann.
Seite 16: Sicherheitshinweise
2 Sicherheitshinweise Die in diesem Dokument enthaltenen Sicherheitshinweise-Informationen müssen bei der Bedienung der Anlage stets beachtet werden. Vorsicht Die Anlage wurde streng nach den Sicherheitsvorschriften konzipiert und erfolgreich geprüft. Da es sich jedoch um elektrische Betriebsmittel handelt, müssen vor jeglichen Arbeiten an der Anlage die relevanten Sicherheitshinweise beachtet werden.
Seite 17: Personalvoraussetzungen
Schäden an Geräten oder Verletzungen von Personen, die durch Nichtbeachtung der Anforderungen dieses Dokuments oder der entsprechenden Benutzerhandbücher bei der Aufbau, Verwendung oder Konfiguration der Geräte verursacht werden, Nicht in der Verantwortung des Geräteherstellers. Weitere Informationen zur Produktgarantie finden Sie auf der offiziellen Website:https://www.goodwe.com/warrantyrelated.html. 2.2 Personalvoraussetzungen Achtung...
Seite 18: Sicherheit Des Systems
• Die für die Wartung der Aufbau-Anlagen verantwortlichen Personen müssen zunächst eine strenge Schulung absolvieren, um die verschiedenen Sicherheitshinweise zu verstehen und die korrekten Betriebsmethoden zu beherrschen. • Aufbau, Betrieb, Wartung, Austausch von Geräten oder Komponenten dürfen nur von qualifiziertem Fachpersonal oder geschultem Personal durchgeführt werden.
Seite 19 • Vor der Elektrische Verbindung müssen alle Übergeordneter Schalter des Geräts getrennt werden, um sicherzustellen, dass das Gerät Stromausschaltung ist. Arbeiten unter Spannung sind strengstens untersagt, da sonst Gefahr wie Stromschläge auftreten können. • Um PersonenGefahr oder Geräteschäden durch Arbeiten unter Spannung zu verhindern, muss auf der Eingangsseite der Anlagesspannung ein Leistungsschalter installiert werden.
Seite 20: Sicherheit Der Photovoltaik-Schaltkreise
Vorsicht • Achten Sie während des Aufbau-Prozesses darauf, dass die Anschlussklemmen nicht belastet werden, da dies zu Beschädigungen der Klemmen führen kann. • Wenn das Kabel zu starken Zugkräften ausgesetzt ist, kann dies zu schlechten Verbindungen führen. Bitte lassen Sie beim Anschließen eine ausreichende Kabellänge übrig, bevor Sie es mit den Anschlussklemmen des Geräts verbinden.
Seite 21: Sicherheit Des Inverters
• Stellen Sie sicher, dass die Modulrahmen und das Montagesystem ordnungsgemäß geerdet sind. • Nach dem Anschluss der Gleichstromkabel stellen Sie bitte sicher, dass die Kabelverbindungen fest und ohne Lockerungen sind. Eine unsachgemäße Verkabelung kann zu Schlechter Kontakt oder hoher Impedanz führen und Wechselrichter beschädigen.
Seite 22: Sicherheit Der Batterie
• Sicherstellen, dass die sspannung und Frequenz des Netzanschlusspunkts den Wechselrichter Netzanschluss-Spezifikationen entsprechen. • WechselrichterSeite des Wechselstroms empfiehlt die Installation von Schutzvorrichtungen wie Leistungsschaltern oder Sicherungen. Die Nennwerte der Schutzvorrichtungen müssen mindestens das 1,25-fache des maximalen strom-Wechselstromausgangs von Wechselrichter betragen. •...
Seite 23 resultierende Schäden haftet Nicht in der Verantwortung des Geräteherstellers. • Die Anlage muss auf Beton oder anderen nicht brennbaren Oberflächen Aufbau werden, wobei das Fundament eben, stabil, waagerecht, trocken und ausreichend tragfähig sein muss. Vertiefungen oder Neigungen sind verboten. • Schlagen, ziehen, schleifen, quetschen oder treten Sie nicht auf das Gerät, und durchbohren Sie das Gehäuse nicht mit scharfen Gegenständen.
Seite 24 umgehend das zuständige Personal zur weiteren Bearbeitung. Vorsicht • Stellen Sie sicher, dass die Ladung unverzüglich nach Batterieentladung durchgeführt wird, da sonst eine übermäßige Entladung des Batterie zu einer Beschädigung des Batterie führen kann. Verwenden Sie nicht mehr als Nennlade-/Entladestrom Paare von Batterie, um Entladung aufzuladen.
Seite 25: Sicherheit Des Stromzählers
• Brandentstehung Wenn die Temperatur von Batterie 150°C überschreitet, besteht Brandgefahr für ○ Batterie. Im Brandfall können Batterie giftige oder schädliche Gase freisetzen. Um Brände zu vermeiden, stellen Sie sicher, dass sich in der Nähe der Anlage ○ Kohlendioxid-, Novec1230- oder FM-200-Feuerlöscher befinden. Löschen Sie nicht mit ABC-Pulverfeuerlöschern.
Seite 26 Hohe sspannungGefahr. Während des Betriebs der Anlage liegt Hochspannung an. Stellen Sie sicher, dass die Anlage Stromausschaltung ist, bevor Sie Arbeiten durchführen. Wechselrichter Oberfläche kann heiß sein. Berühren während des Betriebs verboten, da dies zu Verbrennungen führen kann. Bitte verwenden Sie die Geräte ordnungsgemäß. Bei extremen Betriebsbedingungen besteht Explosionsgefahr.
Seite 27: Europäische Konformitätserklärung
TÜV-Zeichen. RCM-Kennzeichnung. Von Kindern fernhalten. Heben Sie das Gerät nicht an. Nicht unter Last abschalten, kann zu Stromschlag/Brand usw. führen. Nicht zerlegen. 2.5 Europäische Konformitätserklärung 2.5.1 Geräte mit drahtloser Kommunikationsfunktion Für den europäischen Markt zugelassene Geräte mit drahtloser Kommunikationsfunktion erfüllen folgende Richtlinienanforderungen: •...
Seite 28: Batterie
• Electromagnetic compatibility Directive 2014/30/EU (EMC) • Electrical Apparatus Low Voltage Directive 2014/35/EU (LVD) • Restrictions of Hazardous Substances Directive 2011/65/EU and (EU) 2015/863 (RoHS) • Waste Electrical and Electronic Equipment 2012/19/EU • Registration, Evaluation, Authorization and Restriction of Chemicals (EC) No 1907/2006 (REACH) 2.5.3 Batterie Für den europäischen Markt zugelassene Batterie erfüllen folgende Richtlinien:...
Seite 29: Systemvorstellung
3 Systemvorstellung 3.1 Übersicht des Systems Gewerbe- und Industrie-Intelligente Wechselrichter-Lösungen integrieren Wechselrichter, statische Umschaltanlagen, Batterie, Intelligenter Zähler, Intelligenter Kommunikationsstick und andere Geräte. Im Photovoltaiksystem wird Solarenergie in elektrische Energie umgewandelt oder Strom von Netz gekauft, um den Strombedarf von Gewerbe und Industrie zu decken. Die vernetzten Energiegeräte im System erkennen den gesamten Stromverbrauch und steuern die elektrischen Verbraucher, wodurch eine intelligente Verwaltung des Stroms ermöglicht wird –...
Seite 30 • Photovoltaikanlagen sind nicht für den Anschluss von Geräten geeignet, die auf eine stabile Stromversorgung angewiesen sind, wie z.B. lebenserhaltende medizinische Geräte. Stellen Sie sicher, dass bei Stromausschaltung keine Personenschäden verursacht werden. • In Photovoltaiksystemen sollte nach Möglichkeit auf Lasten mit hohem Anlaufstrom verzichtet werden, wie z.B.
Seite 31: Produktinformation
Produkttyp Produktinformation Anleitung GW50K-ET-L-G10 Nennausgangsleistung: 50,0 kW GW75K-ET-G10 Nennausgangsleistung: 75 kW Wechselrichter GW80K-ET-G10 Nennausgangsleistung: 80 kW GW99.99K-ET-G10 Nennausgangsleistung: 99,99 kW GW100K-ET-G10 Nennausgangsleistung: 100kW Statischer Umschalterschr GW125K-STS-G10 Nennausgangsleistung: 125 kW GW51.2-BAT-I-G10...
Seite 32 GW112.6-BAT-AC-G10 werden. • Im Folgenden wird einheitlich von Batterie A gesprochen. Der Stromzähler wird mit der Wechselrichter mitgeliefert. Die CTs können entweder von GoodWe bezogen oder selbst gekauft werden. Das CT-Übersetzungsverhältnis muss Intelligenter nA/5A betragen. GM330 Zähler •...
Seite 33 Produkttyp Produktinformation Anleitung Intelligenter Im Einzelbetriebsszenario können die Kommunikation Systembetriebsinformationen über sstick WiFi/LAN Kit-20 WiFi- oder LAN-Signale an die Überwachungsplattform übertragen werden. Im Einzelbetriebsszenario können die Systembetriebsinformationen über 4G Kit-CN-G20 das 4G-Signal an die Überwachungsplattform übertragen werden. Im Einzelbetriebsszenario können die Systembetriebsinformationen über 4G Kit-G20 das 4G-Signal an die...
Seite 34: Produkt Kurze Einführung
Hinweis: Nennleistung: WechselrichterNennausgangsleistung. Wenn die Nennleistung Leistung einer einzelnen Motorlast größer oder gleich dem in der obigen Tabelle angegebenen Nennwert ist, muss ein Frequenzumrichter (VFD/VSD) installiert werden. Wenn zwei oder mehr Maschinen parallelgeschaltet werden, beträgt die zulässige Gesamtlast der Motoren Leistung = Pn * 50 % * Anzahl der parallelgeschalteten Maschinen * 80 %.
Seite 35 Serie Bauteil/Siebdr Anleitung Statusanzeige Zeigt den Arbeitszustand von Wechselrichter an. Anzeigetafel In Kombination mit der Taste können die Wechselrichter- (optional) bezogenen Daten angezeigt werden. Taste In Kombination mit dem Display wird die Wechselrichter (optional) bedient. Wechselstrom anschlussmod AC-Kabelanschlussbereich. Erdungsanschl Schutzleiteranschließung. Abluftöffnung Heiße Luft ablassen.
Seite 36: Sts
Griff Für Verschieben des Inverters. Batterie Eingangsklem Verbinden Sie die Batterie-Gleichstrom-Eingangsleitung. Anschluss der Gleichstrom-Eingangsleitungen der PV- Eingangsklem Module. Steuerung der Gleichstrom-Eingangsverbindung MPPT1-4 DC-Schalter1 ein- oder ausschalten. Steuerung der Gleichstromeingänge MPPT5-8 verbinden DC-Schalter2 oder trennen. Entlüftungsve ntil LaststeuerungRS485Fernabschaltung/Schnellabschaltung Kommunikatio DRM(Australien)/RCR(Europa) usw. nsanschluss 1 Kommunikationsleitung.
Seite 37 Erzeugung und Batterieentladung die Last decken, startet der Generator nicht. Das System schaltet in den Inselnetz-Betriebsmodus. • Das Speichersystem ist mit dem Generator verbunden. Wenn die Photovoltaik- Erzeugung und Batteriesystem Entladung den Lastbedarf nicht decken können, startet der Generator, um die Last zu versorgen. Die Photovoltaik und der Generator speisen Batterieaufladung.
Seite 38 Seriennu Name Anleitung mmer Anzeigeleuchte Anzeige des Betriebszustands des STS Schnappverschluss Abdeckung zum Öffnen/Schließen des STS Schutzerdungsklemm Zur Verbindung des PE-Leiters Aufhängevorrichtung Zur Befestigung des STS an der Rückwand. Feststützrahmen Zur Befestigung des STS an der Wand Wechselrichter Einlassöffnung BACK-UP- Eingangsanschluss Kabeldurchführung Intelligenter Port-...
Seite 39: Batterie
Seriennu Name Anleitung mmer PE-Klemmenblock Zur Verbindung des PE-Leiters 3.2.3 Batterie Batteriesystem besteht aus einer Hauptsteuerbox und Batterie-Modulen. Batteriesystem kann die elektrische Energie entsprechend den Anforderungen des Photovoltaik-Speichersystems speichern und abgeben. Die Ein- und Ausgangsanschlüsse des Speichersystems arbeiten mit Hochspannungsgleichstrom. Achtung BatteriesystemAufbau unterstützt keine Erweiterung durch zusätzliche PACKs.
Seite 40 Seri Batteri Stapelhöhe Verfügbare (ohne Gestellhöhe Modell r Strom Modula verstellbare Aufbau (kWh) nzahl Füße) GW56.3-BAT-I- 1712 mm 56.3 ...
Seite 41 Typ A ■ Seriennu Name Anleitung mmer Batterie-Gestell für Installieren der Batterie KippschutzhalterungBefestigun Zur Befestigung des Batterie-Gestells an der Wand gsbohrung und zur Verhinderung des Umkippens. Batterie Erdungsbohrung für Zur Befestigung des Batterie-Gestells am Boden Gestellbefestigung Typ B ■ Seriennu Bezeichnung Anleitung mmer...
Seite 42 Seriennu Bezeichnung Anleitung mmer Hochspannungsbox Leistung Leistung-Leitung zwischen Eingangs-/Ausgangsanschluss Hochspannungskasten und der Wechselrichter Indikatorlichter der Batterie Zur Anzeige des Batteriesystem-Status Trockenkontakt Kontakt für Aktivierung externen Brandbekämpfungssystems Normalzustand bleibt der Trockenkontakt geöffnet; bei Erkennung eines geschlossenen Trockenkontakts wird Batteriesystem automatisch abgeschaltet) Hochspannungskasten Leistung-Leitung zwischen...
Seite 43 Serienn Bezeichnung Anleitung ummer LEDAnzeigeleuchte Not-Halt-Taster Drücken Not-Aus-Schalter Batteriesystem, Stromversorgung zu deaktivieren. Vordertürschloss PEPort1 Anschluss Batterie Erdungskabel Bodenabdeckung Linker Einlass für Kabel1 Klimaanlagen- Stromkabel&ET100Leistung-Leitung Linker Einlass für Kabel2 Wechselrichter Kommunikationsleitung Linker Einlass für Kabel3 Wechselrichterleistung-Leitung Rechter Batterie Bündelung Leistung Leitung Kabeleinführungsschacht1...
Seite 44 Rechter Einführungsdurchlass Batterie Stringkommunikationsleitung für Kabel2 Rechter Einlass für Kabel3 Klimaanlagen-Stromkabel Hinterlüftungsplatte Aufbau Wechselrichter Rückhalteplatte Aufbau Bohrung Bohrlochposition PEPort2 Anschluss Wechselrichter Erdungskabel Klimaanlage Hintertürschloss Klimaanlage Abflussrohröffnung Entlüftungsventil Kommunikationskabel-Ein- Kommunikationsleitungs-Ein-/Ausgang /Ausgang (unten) zwischen Batterie und Wechselrichter Ein- Ausgang Batterie und Wechselrichter zwischen Leistung-Leitung (unten) Leistung Leitungs-Ein- und Ausgang Kommunikationsleitungs-Ein-...
Seite 45 Kommunikation zwischen benachbarten Batterie-Paketen, Batterie Modul- Kommunikation Kommunikationsanschluss Hochspannungskasten, Stromversorgung der Lüfter Hochspannungskasten Leistung Eingang/Ausgangsanschluss Die Leistung-Leitung zwischen dem Minuspol1 Hochspannungskasten Hochspannungskasten Batterie-Modul Leistung Eingang/Ausgangsanschluss Pluspol1 Kunststoffgehäuse- Steuerung der Hochspannungsausgabe Leistungsschalter von Batteriesystem Schwarzstart-Taste Schwarzstartsteuerung Batteriesystem Kommunikationsanschluss Interner Batterie-Moduls Kommunikationsanschluss1 Stromversorgungsanschluss für Lüfter des Batterie-Moduls1...
Seite 46: Intelligenter Zähler
Hochspannungskasten Die Leistung-Leitung zwischen dem Leistung Hochspannungskasten Eingang/Ausgangsanschluss Wechselrichter Pluspol2 Hochspannungskasten Die Leistung-Leitung zwischen dem Leistung Hochspannungskasten Eingang/Ausgangsanschluss Wechselrichter Minuspol2 Türkontaktschalter Automatische Trennung nach Öffnen der Tür, um die Sicherheit des Energiespeichersystems Stromausschaltung zu gewährleisten. Temperaturalarmgeber Rauchmelder Überwachung von Brandsignalen im Aerosol-Feuerlöschanlage Schrank und Durchführung der Löschmaßnahmen...
Seite 47: Kommunikationsmodul
übermitteln, um den Ein- und Ausgang Leistung des Energiespeichersystems zu steuern. GM330Der Stromzähler wird mit der Wechselrichter mitgeliefert.CT Unterstützung für den Kauf von GoodWe oder Eigenkauf,CT Übersetzungsverhältnis- Anforderung:nA/5A • nA:CT Primärseitige Eingangsspannung stromn Der Bereich beträgt 200-5000 • 5A:CT Sekundärseitige Ausgabe strom GM330 3.2.5 Kommunikationsmodul Kommunikationsmodul wird hauptsächlich verwendet, um die verschiedenen...
Seite 48: Unterstützte Netzformen
Seri Modell Signaltyp Anwendungsszenario Bluetooth, WiFi, WiFi/LAN Kit-20 Wechselrichter Einzelszenario- 4G Kit-CN-G20 Anwendung Bluetooth, 4G 4G Kit-G20 3.3 Unterstützte Netzformen 3.4 Systemmodus Eigenverbrauchsmodus • Grundbetriebsmodus des Systems.
Seite 49 • Die PV-Erzeugung versorgt vorrangig die Last, überschüssige Energie wird in den Batterieaufladung eingespeist, und der verbleibende Überschuss wird an Netz verkauft. Wenn die PV-Erzeugung den Bedarf von Lastaufnahme nicht deckt, wird die Last durch Batterie versorgt; wenn auch die Batterie-Energie den Bedarf von Lastaufnahme nicht deckt, wird die Last durch Netz versorgt.
Seite 51 TOU-Modus Unter Einhaltung der örtlichen Gesetze und Vorschriften wird der Stromkauf und - verkauf je nach Spitzen- und Schwachlasttarifunterschied gemäß Netz für verschiedene Zeiträume eingestellt. Zum Beispiel: Während der Niedertarifzeit wird der Batterie auf den Ladung-Modus eingestellt, und der Strombezug aus dem Netz Ladung; während der Hochtarifzeit wird der Batterie auf den Entladung-Modus eingestellt, und die Last wird über den Batterie mit Strom versorgt.
Seite 53 Verzögerungsmodus Ladung • Geeignet für Gebiete mit Einspeisebegrenzung für netzgekoppelte Leistung- Anlagen. • Die Einstellung eines Spitzenleistungsgrenzwerts ermöglicht die Nutzung von Photovoltaik-Überschussstrom, der über die Netzanschlussgrenze hinausgeht, zur Speisung der Batterieaufladung; alternativ kann ein PV-Ladung-Zeitfenster festgelegt werden, um während der Ladung-Periode Photovoltaikstrom für die Batterieaufladung zu nutzen.
Seite 56 Spitzenlastausgleich-Modus • Hauptsächlich geeignet für gewerbliche und industrielle Anwendungen. • Wenn die gesamte Lastaufnahme-Leistung innerhalb kurzer Zeit das Stromkontingent überschreitet, kann Batterieentladung genutzt werden, um den über das Kontingent hinausgehenden Stromverbrauch zu reduzieren. • Wenn der Batterie-SOC unter dem reservierten SOC für Spitzenlastausgleich liegt, bestimmt das System den Strombezug aus dem Netz basierend auf dem Zeitfenster, der Lastaufnahme-Menge und dem Spitzenlastgrenzwert für Strombezug.
Seite 57: Funktionsmerkmale
Leistung-Lasten verbunden werden kann. Die maximale Ausgangsleistung pro Phase variiert je nach Modell. Die Leistung sind wie folgt in der Tabelle dargestellt: Maximale Ausgangsleistung pro Phase Modell Leistung GW50K-ET-L-G10 1/3 x 50kW GW75K-ET-G10 1/3 x 75kW GW80K-ET-G10 1/3 x 88kW...
Seite 58 GW99.99K-ET-G10 1/3 x 99.99kW GW100K-ET-G10 1/3 x 110kW AFCI Wechselrichter integriert einen AFCI-Schutzschalter, der Lichtbogenfehler (arc fault) erkennt und bei Erkennung schnell den Stromausschaltung-Stromkreis unterbricht, um Elektrobrände zu verhindern. Ursachen für Lichtbogenbildung: • Die Steckverbinder in der Photovoltaikanlage sind beschädigt. •...
Seite 59 Der Sender kann extern oder in den Wechselrichter eingebaut sein. Im Notfall kann der Sender durch Aktivierung einer externen Triggerung deaktiviert werden, wodurch die Module abgeschaltet werden. Externer Sender: • Sender-Modell: GTP-F2L-20, GTP-F2M-20 https://www.goodwe.com/Ftp/Installation-instructions/RSD2.0-transmitter.pdf • Empfängermodell: GR-B1F-20, GR-B2F-20 https://en.goodwe.com/Ftp/EN/Downloads/User%20Manual/GW_RSD-20_Quick- Installation-Guide-POLY.pdf ...
Seite 60 Installation-Guide-POLY.pdf ...
Seite 61: Prüfung Und Lagerung Der Geräte
4 Prüfung und Lagerung der Geräte 4.1 Geräteprüfung Vor der Annahme der Produkte bitte folgende Punkte sorgfältig prüfen: Überprüfen Sie die äußere Verpackung auf Beschädigungen wie Verformungen, Löcher, Risse oder andere Anzeichen, die zu Schäden an den Geräten im Inneren führen könnten.
Seite 62 Komponent Komponente Erläuterung Anleitung Wechselrichter x 1 Hinterlüftungsplatte x 1 Expansionsdübel x Schutzleiteranschluss x 2 Gleichstromanschl Rohrklemme x 21 ussklemme x 16 2PIN- 3-PIN- Kommunikationskl Kommunikationsklemme x emme x 2 6PIN- 7PIN- Kommunikationskl Kommunikationsklemme x emme x 1 Batterie Stecker...
Seite 63: Sts-Lieferumfang
Komponent Komponente Erläuterung Anleitung Kommunikationsst Stromzähler und Zubehör x ecker x 2 Entsperrwerkzeug Hebestab x 3 Produktdokumenta Querträger x 2 tion x 1 WechselrichterBatt erie Anschlussleitung x Hinweis: [1] Nur erforderlich, wenn WechselrichterAufbau auf der Batterie- Seitenschaltschrankseite montiert ist, muss separat bestellt werden. 4.2.2 STS-Lieferumfang Komponente Anleitung...
Seite 64: Lieferteile Der Batterie
Komponente Anleitung Komponente Anleitung Wechselrichter mit Flanschmutterx STS- 4 Kommunikationsle itungx 1 Produktdokumenta AC-Isolierhülse tion x 1 4.2.3 Lieferteile der Batterie 4.2.3.1 Lieferteile der Batterie(GW51.2-BAT-I-G10, GW56.3-BAT-I-G10) Batterie-Gestell und Zubehör • Komponente Anleitung Komponente Anleitung Batterie-Gestellx 1 Gummimattex 4 M5Schraubex N ...
Seite 65 Verankerungsgestell x 4 Wandhalterung x 4 Kabelschutz x 1 Expansionsdübel x 8 Schraube x N Sockel x 1 Verstellfuß x 4 • Hochspannungskasten und Zubehör Komponente Anleitung Komponente Anleitung Hochspannungskaste Steckverbinder x2 n x 1 Batterie Kommunikationsleitu Kabelbinder x 10 ng x 1 mit Wechselrichter B-Kraftleitung x 1...
Seite 66: Lieferteile Der Batterie
Produktdokumenta Typenschild x1 tionx 1 • Batterie Modulpaket Komponente Anleitung Batterie-Modul • GW51.2-BAT-I-G10 x 10 • GW56.3-BAT-I-G10 x 11 • Weitere optionale Zubehörteile Komponente Anleitung Komponente Anleitung Wandbefestigungsrah Verstellfußx 4 menx 2 ST6.3Schraubex 4 M5Schraubex 4 4.2.3.2 Lieferteile der Batterie(GW92.1-BAT-AC-G10, GW102.4-BAT-AC-G10, GW112.6-BAT-AC-G10) •...
Seite 67: Lieferteile Des Intelligenten Stromzählers
Wechselrichter Batterie Batterie Anschlussklem Anschlussstück me50mm² x 2 25mm² x 2 PackNegativ PackReihensch Hochspannung altkabelx N sbox Negativkabelb aumx 1 Wechselrichter Wechselrichter Batterie Batterie Anschluss Verbindung (Plus)x 1 (negativ)x 1 Batterie und Klimaanlagen- Wechselrichter Stromversorgu Kommunikatio ngskabelbaum nsnetzwerkkab elx 1 Brandschutzm Kabelbinderx assex 8 Klimaanlagen- Wasserrohrisol...
Seite 68: Intelligenter Kommunikationsstick
Komponente Anleitung Komponente Anleitung 2-PIN- Intelligenter Kommunikation ZählerGM330 x 1 sklemme x 1 7-PIN- Röhrenklemmen x Kommunikation sklemme x 1 Schraubendreher x Produktdokume ntation x 1 4.2.5 Intelligenter Kommunikationsstick 4.2.5.1 WiFi/LAN Kit-20 Komponent Komponent Anleitung Erläuterung Kommunikationsmodul Produktdokumentation x 4.2.5.2 Lieferumfang (4G Kit-G20/4G Kit-CN-G20) 4G Kit-G20 Komponente...
Seite 69: Lagerung Der Geräte
4G Kit-CN-G20 Komponente Anleitung Komponente Anleitung Kommunikationsmod Produktdokumentat ul x1 ion x 1 4.3 Lagerung der Geräte Wenn die Anlage nicht sofort in Betrieb genommen wird, ist sie gemäß den folgenden Anforderungen zu lagern. Nach einer längeren Lagerung darf die Anlage nur nach Überprüfung und Bestätigung durch Fachpersonal weiterverwendet werden.
Seite 70 Batterie Empfohlen Speicher- LadeEntladung Batterie Batterie Modell Initial- Wartungszyklus Wartungsmet Lagertemp SOC- hode [2] eratur Bereich Wartungsmeth GW56.3-BAT-I- -20~35℃ oden bitte (≤12Monat beim Händler 35~+45℃ GW92.1-BAT-AC- oder (≤6Monat G10 Kundendienstc GW102.4-BAT-AC- enter erfragen. G10 GW112.6-BAT-AC- Achtung [1] Die Lagerzeit wird ab dem auf der Batterie-Verpackung angegebenen SN- Datum berechnet.
Seite 71 Kondenswasser an den Geräteanschlüssen vorhanden ist, darf das Aufbau-Gerät nicht betrieben werden. Stellen Sie sicher, dass Lagerung der Geräte von brennbaren, explosiven und korrosiven Gegenständen ferngehalten wird. Stapelanforderungen: Stellen Sie sicher, dass die Wechselrichter Stapelhöhe und -richtung gemäß den Anforderungen auf dem Verpackungsetikett ausgerichtet sind. Sicherstellen, dass Wechselrichter nach dem Stapeln keine Umsturzgefahr besteht.
Seite 72: Aufbau
5 Aufbau Gefahr Führen Sie die Aufbau und Elektrische Verbindung der Anlage mit den mitgelieferten Komponenten durch, ansonsten fallen durch Geräteschäden verursachte Schäden nicht unter die Garantie. 5.1 Installations- und Einstellungsprozess des Systems ...
Seite 73: Installationsanforderungen
5.2 Installationsanforderungen 5.2.1 Anforderungen an die Installationsumgebung Das Gerät darf nicht in brennbaren, explosiven oder korrosiven Umgebungen Aufbau werden. Die Umgebungstemperatur und -feuchtigkeit der Anlage Aufbau müssen im geeigneten Bereich liegen. Die Aufbau sollte außerhalb der Reichweite von Kindern installiert werden und Aufbau an leicht zugänglichen Stellen vermeiden.
Seite 74 einem Abstand von mehr als 30 m zu funkempfindlichen Geräten. • Andere Geräte: Der Abstand zwischen den Geräten und den drahtlosen elektromagnetischen Störgeräten beträgt mehr als 30 m.
Seite 75 • ...
Seite 76: Anforderungen An Den Installationsraum
5.2.2 Anforderungen an den Installationsraum Bei der Installation von Geräten im Aufbau-System sollte um die Geräte herum ausreichend Platz gelassen werden, um genügend Aufbau und Kühlraum zu gewährleisten. ...
Seite 77 5.2.3 Aufbau Gründungsanforderungen • BatteriesystemAufbau Der Untergrund muss eben, trocken und frei von Senkungen oder Neigungen sein. Die Aufstellung in wasserführenden Bereichen ist strikt untersagt. • Bitte stellen Sie sicher, dass der Boden eben und erschütterungsfrei ist und das Gewicht der Batteriesystem tragen kann. •...
Seite 78: Anforderungen An Die Werkzeuge
GW92.1-BAT-AC-G10，GW102.4-BAT-AC-G10, GW112.6-BAT-AC-G10： 5.2.4 Anforderungen an die Werkzeuge Achtung Bei Aufbau wird empfohlen, die folgenden Aufbau-Werkzeuge zu verwenden. Bei Bedarf können vor Ort andere Hilfswerkzeuge eingesetzt werden.
Seite 79 Aufbau Werkzeug Werkzeugtyp Anleitung Werkzeugtyp Anleitung RJ45RJ- Seitenschneider SteckerCrimpzange Abisolierzange Wasserwaage Anschlussklemme Maulschlüssel Crimpen Werkzeug A-2546B Drehmomentschlüs Schlagbohrmaschine (Bohrer Φ8mm) M4、M5、M8 Gummihammer Steckschlüsselsatz Multimeter Edding Messbereich ≤ 600 V Schrumpfschlauch Heißluftpistole Kabelbinder Staubsauger YQK-70Hydraulische Zange...
Seite 80: Transportanforderungen
Persönliche Schutzausrüstung (PSA) Werkzeugty Werkzeugtyp Anleitung Anleitung Isolierhandschuhe, Staubmaske Schutzhandschuhe Schutzbrille Sicherheitsschuhe 5.2.5 Transportanforderungen Warnung • Beim Transport, Umlagerung und Aufbau müssen die gesetzlichen Vorschriften und relevanten Normen des jeweiligen Landes oder der Region eingehalten werden. • Vor Aufbau muss die Gerätetransport zum Aufbau-Standort transportiert werden.
Seite 81 • GW51.2-BAT-I-G10, GW56.3-BAT-I-G10 • GW92.1-BAT-AC-G10，GW102.4-BAT-AC-G10, GW112.6-BAT-AC-G10 Achtung • Vor der Verwendung der Gabelstapler-Transportausrüstung muss die Demontage-Abdeckung angebracht werden. • Bei der Auslieferung ist der Batteriesystem mit der Palette über die Bodenschrauben fest verbunden. Vor dem Aufbau bitte zunächst die Palette Demontage.
Seite 82: Installieren Des Inverters
5.3 Installieren des Inverters Warnung • Beim Bohren ist sicherzustellen, dass die Bohrstelle Wasserleitungen, Kabel usw. in der Wand ausspart, um Gefahr zu vermeiden. • Beim Bohren bitte eine Schutzbrille und eine Staubmaske tragen, um zu vermeiden, dass Staub in die Ansaugung Atemwege gelangt oder in die Augen fällt.
Seite 83 einen Aufbau-Querträger (für die Batterieschrank-Seitenschrank Aufbau). Schritt3:Befestigen Sie die Wechselrichter-Rückwandhalterung an der Wand oder am Batterieschrank-Seitenschrank. Schritte4:Verschieben des Inverters. • Manueller Transport: Nach dem Installieren des Inverters des Griffs, den Griff festhalten und transportieren. • Montage und Transport: Die Hebegurte werden durch die Hebeauge geführt und festgebunden, anschließend erfolgt der Transport mit dem Kran.
Seite 84 ...
Seite 85: Aufbau Sts
5.4 Aufbau STS Schritt 1:Platzieren Sie die Rückwand horizontal an der Wand und markieren Sie die Bohrlöcher mit einem Markierungsstift. Schritt 2:Verwendung von Schlagbohrmaschine zum Bohren. Schritt 3:Befestigen Sie die Rückwand mit Dübeln an der Wand. Schritt 4:Montieren Sie den STS auf der Rückwand. Schritt 5:Diebstahlsicherungsschloss.
Seite 86 Schritte1:Richten Sie den Halter gemäß der Pfeilmarkierung aus und richten Sie die Bohrungen entsprechend der aufgedruckten Nummerierung aus. Schritte2:VerwendungM5Schrauben Sie zuerst das runde Loch fest und dann das Langloch. feststehendes Batterieschrank Typ I ○ Schritt1:Markieren Sie die Bohrlöcher mit einem Markierungsstift auf dem ebenen Boden.
Seite 87: Stapelung Aufbau
Stapelung Aufbau • Schritt 1:Unterhalb der Sockel Aufbau Fußbecher, deren Höhe im Bereich von 35-45 mm verstellbar ist. Schritt 2:Befestigen Sie die Erdungsstütze am Sockel. Schritt 3:Markieren Sie die Bohrpunkte für die Ankerbolzen mit einem Stift. Schritt 4:Aufbau Spreizdübel. Schritt 5:Befestigen Sie die Erdungsstütze mit Dehnschrauben am Boden. Schritt 6:Aufbau Stapelhalterung.
Seite 89: Aufbau Gw92.1-Bat-Ac-G10, Gw102.4-Bat-Ac-G10, Gw112.6-Bat-Ac
5.5.2 Aufbau GW92.1-BAT-AC-G10, GW102.4-BAT-AC-G10, GW112.6- BAT-AC-G10 Schranktürbedienung Tür öffnen Tür schließen Rauch- und Wärmemelder-Schutzabdeckung Bei der Auslieferung sind die Alarmgeber des Rauchmelders und des Temperatursensors mit einer Schutzabdeckung versehen. Die Schutzabdeckung muss Demontage werden, damit der Alarmgeber ordnungsgemäß funktioniert.
Seite 90: Befestigung Der Batteriesystem Am Fundament
Befestigung der Batteriesystem am Fundament Schritte1:Markieren Sie die Bohrpositionen gemäß den angegebenen Abmessungen. Schritte2:Verwenden Sie Schlagbohrmaschine zum Bohren und Aufbau die Dübel. Schritte3:Bringen Sie den Batterie-Rahmen zur Bohrlochposition und befestigen Sie die Batterie mit Dübeln am Fundament. Aufbau Klimaanlagen-Abflussrohr Schritte1:Aufbau Klimaanlagen-Abflussrohranschlussstück. Schritte2:Befestigen Sie das Abflussrohr der Klimaanlage am Verbindungskopf.
Seite 91: Installieren Des Stromzählers
5.6 Installieren des Stromzählers Vorsicht In Gebieten mit BlitzschlaggefahrGefahr wird empfohlen, eine externe Blitzschutzanlage zu installieren, wenn die Länge des Zählkabels mehr als 10 m beträgt und das Kabel nicht erdungsgerechtStahlrohr verlegt ist. 5.6 GM330...
Seite 92: Anschluss Des Systems
6 Anschluss des Systems Gefahr • Die Verlegung, Verkabelung und der Anschluss von Kabeln müssen den örtlichen Gesetzen, Vorschriften und Normen entsprechen. • Alle Vorgänge während des Elektrische Verbindung sowie die verwendeten Kabel- und Bauteilspezifikationen müssen den örtlichen gesetzlichen und regulatorischen Anforderungen entsprechen.
Seite 93: Elektrisches Schaltbild Der Systemvermittlung
Vorsicht • Es ist verboten, Lasten zwischen dem Wechselrichter und dem mit Wechselrichter direkt verbundenen Wechselstromschalter anzuschließen. • Jeder Wechselrichter muss mit einem AC-Ausgangsleistungsschalter ausgestattet sein, mehrere Wechselrichter dürfen nicht gleichzeitig an einen Wechselstrom- Schutzschalter angeschlossen werden. • Um sicherzustellen, dass sich der Wechselrichter im Fehlerfall sicher vom Netz trennen lässt, schließen Sie den Wechselstrom-Schutzschalter an den Wechselrichter Seite des Wechselstroms an.
Seite 94 • Je nach den gesetzlichen Anforderungen in verschiedenen Regionen unterscheidet sich die Verdrahtung der N- und PE-Leitungen an den WechselrichterGRID- und BACK-UP-Anschlüssen. Die genaue Ausführung richtet sich nach den lokalen Vorschriften. • Wechselrichter kann die BACK-UP-Funktion nur in Kombination mit STS verwendet werden.
Seite 95 N- und PE-Leiter werden im Verteilerkasten getrennt verdrahtet. Achtung Wenn der Wechselrichter in den Inselnetzmodus wechselt, ohne dass N- und PE- Leitungen angeschlossen werden müssen, kann diese Funktion über die "Erweiterte Einstellung" im SolarGo APP unter "Notstrom-N- und PE-Relais- Schalter" eingestellt werden. Für Regionen außerhalb von Australien und Neuseeland gilt die folgende Verdrahtungsmethode: ...
Seite 96: Detailierte Schaltzeichnung Des Systems
6.2 Detailierte Schaltzeichnung des Systems Achtung • Falls das Speichersystem eine netzunabhängige Funktion nutzen soll, muss es mit einer statischen Umschalteinrichtung kombiniert werden. • Zwischen Wechselrichter und der statischen Umschaltanlage dürfen keine Leistungsschalter eingebaut werden. 6.2.1 EinzelWechselrichter (ohne Inselbetriebsfunktion) •...
Seite 97: Einzelwechselrichter(Ohne Inselnetzfunktion)
6.2.2 EinzelWechselrichter (mit Inselbetriebsfunktion & Vollhaus- Notstromversorgung) Dieses System ist ein einphasiges Wechselrichter-Speichersystem, das sowohl netzgekoppelten als auch netzunabhängigen Betrieb unterstützt. • Wechselrichter in Kombination mit STS verfügt über eine USV-ähnliche Netz-zu- Inselnetz-Umschaltfunktion mit einer Umschaltzeit von weniger als 10 ms. Stellen Sie sicher, dass die RESERVElasten-Kapazität <...
Seite 98: Einzelwechselrichter(Mit Inselbetriebsfunktion & Teilstromversorgung)
6.2.3 EinzelWechselrichter(mit Inselbetriebsfunktion & Teilstromversorgung) Dieses System ist ein einphasiges Speichersystem, das sowohl netzgekoppelt als auch netzunabhängig betrieben werden kann. • Die Wechselrichter in Kombination mit STS verfügt über eine USV-ähnliche Netzparallel-/Inselbetrieb-Umschaltfunktion mit einer Umschaltzeit von weniger als 10 ms. Stellen Sie sicher, dass die RESERVElasten-Kapazität < der Nenn-Leistung der Wechselrichter ist;...
Seite 99: Materialvorbereitung
6.3 Materialvorbereitung 6.3.1 Schaltervorbereitung Vorsicht • Bitte konfigurieren Sie die Leistungsschalter gemäß der folgenden Tabelle. Vor Wartungsarbeiten müssen die Leistungsschalter ausgeschaltet werden, um die Sicherheit des Personals zu gewährleisten.
Seite 100: Kabelvorbereitung
Seri Leistungsschalte Anmerku Spezifikation 4P-Leistungsschalter Nenn-sspannung ≥ • NETZSCHALTER 400 V, Nenn-strom wie folgt: (GRID & STS) • GW100K-ET-G10: Nennstrom ≥ 225A • RESERVElasten Eigenbed • GW99.99K-ET-G10: Nennstrom ≥ 180A Leistungsschalt • GW80K-ET-G10: Nennstrom ≥ 160A er (STS) • STS-Schalter für •...
Seite 101 Seri Bezugsm Kabel Empfohlene Spezifikation ethode • Einadriges Kupferkabel für Wechselrichter und Eigenbed den Außenbereich STS-Schutzerdung • Leiterquerschnitt: 25-35 mm² GW92.1-BAT-AC-G10 • Einadriges Kupferkabel für GW102.4-BAT-AC- Eigenbed Schutzle den Außenbereich iter • Leiterquerschnitt: 16-25 mm² GW112.6-BAT-AC- • Einadriges Kupferkabel für GW51.2-BAT-I-G10 Eigenbed den Außenbereich...
Seite 102 Seri Bezugsm Kabel Empfohlene Spezifikation ethode • Einadriges Kupferkabel für den Außenbereich GW51.2-BAT-I-G10 • Leiterquerschnittsfläche: 25 Eigenbed GW56.3-BAT-I-G10 mm² • Kabelaußendurchmesser: 6,5 mm - 10,5 mm Wechselrichter Wechselstromleitun SMART-PORT • Einadriges Kupferkabel für Wechselstromleitun den Außenbereich g (STS) Eigenbed • Leiterquerschnitt: 50-70 mm²...
Seite 103 Seri Bezugsm Kabel Empfohlene Spezifikation ethode RJ45- 2PIN- Anschlus skabel RS485- Kommunikationsleit Standard ung des Stromzählers Netzwerk kabel werden mitgelief ert. Batterie Cluster- CAT 5E oder höher, EIA/TIA Eigenbed Kommunikationsleit 568B Standard-Netzwerkkabel und RJ45RJ-Stecker Kommunikationsleit • Abschirmleitung nach ung (DO, GEN, lokalen Standards Fernabschaltung, •...
Seite 104: Schutzleiteranschließung
Seri Bezugsm Kabel Empfohlene Spezifikation ethode • Einadriges Kupferkabel für den Außenbereich Stromzähler-CT- • Leiterquerschnitt: 1,3 mm² - Eigenbed Kabel 2,3 mm² • Kabelaußendurchmesser: 1,3-1,7 mm 6.4 Schutzleiteranschließung Vorsicht • Der Schutzanschluss des Gehäuses kann nicht den Schutzleiter des Wechselstromausgangs ersetzen. Stellen Sie bei der Verkabelung sicher, dass die Schutzleiter beider Stellen zuverlässig verbunden sind.
Seite 105 Statischer Umschalterschrank (GW125K-STS-G10) Batteriesystem(GW51.2-BAT-I-G10, GW56.3-BAT-I-G10) Vorsicht • Die Erdung auf beiden Seiten des Energiespeichersystems kann je nach tatsächlicher Standortsituation an einer der beiden Stellen erfolgen. • Bitte bringen Sie Ihr eigenes Schutzerdungskabel mit. ...
Seite 106: Pv-Kabel Anschließen
Batteriesystem(GW92.1-BAT-AC-G10, GW102.4-BAT-AC-G10, GW112.6- BAT-AC-G10) 6.5 PV-Kabel anschließen...
Seite 107 Gefahr • Schließen Sie nicht denselben PV-Strang an mehrere Wechselrichter an, da dies zu einer Beschädigung der Wechselrichter führen kann. • Photovoltaik-String erzeugt unter Sonneneinstrahlung Hochspannungsgleichstrom, bei Elektrische Verbindung ist auf Sicherheit zu achten. • Bevor Sie die PV-Strings an den Wechselrichter anschließen, müssen Sie folgende Informationen bestätigen.
Seite 108 Vorsicht • Der PV-String-Ausgang unterstützt keine Erdung. Bevor Sie den PV-String an Wechselrichter anschließen, stellen Sie sicher, dass die Minimaler Isolationswiderstand gegen Erde des PV-Strings die Mindestisolationswiderstandsanforderung erfüllt (R=Max. Eingangsspannung/30mA). • Stellen Sie nach dem Anschluss der Gleichstromkabel sicher, dass die Kabelverbindungen fest und nicht locker sind.
Seite 109 Anzahl MPPT MPPT MPPT MPPT der PV- MPPT1 MPPT2 MPPT3 MPPT8 Strings Anschluss eines PV-Strings Anschluss von zwei PV-Strings Anschlussverfahren Schritt 1Bereiten Sie die Gleichstromkabel vor. Schritt 2Trennen Sie den DC-Stecker, Crimpen DC-Klemme und montieren Sie den DC-Stecker. Schritt 3DC-Steckverbinder befestigen. Schritt 4Erkennung des Gleichstrom-Eingangs sspannung.
Seite 110: Batteriekabelanschließung
Achtung Falls die Gleichstrom-Eingangsklemmen Wechselrichter nicht an PV-Strings angeschlossen werden müssen, verwenden Sie bitte eine Staubschutzkappe, um die Klemmen zu verschließen, da dies sonst die Schutzklasse des Geräts beeinträchtigen könnte. 6.6 Batteriekabelanschließung Gefahr • In einem Einzelanlagensystem dürfen Sie nicht dieselbe Batterie-Gruppe mit mehreren Wechselrichter verbinden, da dies zu einer Beschädigung des Wechselrichter führen kann.
Seite 111 GW51.2-BAT-I-G10, GW56.3-BAT-I-G10 Achtung Bei heterogener Batterie-Anbindung Wechselrichter muss die Kommunikationsleitung des Batterie am BAT1-Port des Wechselrichter an den BMS1 des Wechselrichter angeschlossen werden, während die Kommunikationsleitung des Batterie am BAT2-Port an den BMS2 angeschlossen werden muss.
Seite 112: Gw92.1-Bat-Ac-G10，Gw102.4-Bat-Ac-G10, Gw112.6-Bat-Ac-G10
6.6.1 GW92.1-BAT-AC-G10，GW102.4-BAT-AC-G10, GW112.6-BAT-AC- 6.6.1.1 Batterie Kabeldurchführungen und Systemverkabelung Einführung ...
Seite 113: Anschluss Des Inverters Und Des Batterieleistungskabels Und
6.6.1.2 Anschluss des Inverters und des Batterieleistungskabels und Batterie Stromversorgungsleitung...
Seite 115: Anschließen Der Kommunikationsleitung
6.6.1.3 Anleitung zur BMS-Kommunikationsverbindung zwischen Anschließen der Kommunikationsleitung und Wechselrichter sowie Batterie: Achtung • Bei der Auslieferung sind die externen Kommunikationsports des Batteriesystem bereits mit Abschlusswiderstand verbunden. Falls ein Kommunikationskabel angeschlossen werden muss, ziehen Sie bitte die Abschlusswiderstand ab. Für Ports ohne Kommunikationskabel belassen Sie bitte die Abschlusswiderstand.
Seite 116: Anschluss Batterie Klimakabel
Batterie: Anschluss Definition Anleitung 1-3，6-8 CAN_H Kommunikation mit Wechselrichter und CAN- Bus für Clustering und Netzparallelbetrieb. CAN_L 6.6.1.4 Anschluss Batterie Klimakabel Anschlussverfahren: Schritt 1: Herstellung der Klimaanlagenkabel. Schritt 2: Verbinden Sie das Kabel mit dem Klimaschalter des Batterie. Schritt 3: Schließen Sie das Kabel an Hauptbedienfeld an oder über STS an den...
Seite 117: Aufbau Bodenplatte Not-Aus-Schalter Lösen
BACKUP-Port von Wechselrichter an. (Bei Batteriesystem im Clusterbetrieb bitte die Klimaanlagen-Stromkabel separat verdrahten!) 6.6.1.5 Aufbau Bodenplatte Not-Aus-Schalter lösen Nach Abschluss der Verkabelung setzen Sie bitte die Abdeckung am Boden des Batterie wieder auf den Batterie und drehen Sie den Not-Aus-Schalter nach rechts, um ihn zu entsperren.
Seite 118: Anschluss Des Inverters Und Des Batterieleistungskabels
6.6.2.1 Anschluss des Inverters und des Batterieleistungskabels Herstellungsmethode für Wechselrichter-Endkabel 6.6.2.2 Anschluss der Kraftleitung zwischen Batterie...
Seite 119: Anschließen Der Kommunikationsleitung
6.6.2.3 Anschließen der Kommunikationsleitung Achtung Batteriesystem wird mit einem Kommunikationskabel ausgeliefert. Bitte verwenden Sie das mitgelieferte Kommunikationskabel. Anleitung zur BMS-Kommunikationsverbindung zwischen Wechselrichter und Batterie: Port Definition Anleitung 1：RS485_A1 Kommunikation mit Wechselrichter COM1、COM2 2：RS485_B1 (reserviert).
Seite 120: Wechselstromkabelanschließung
Port Definition Anleitung 4：CAN_H Kommunikation mit Wechselrichter oder 5：CAN_L Cluster-Kommunikation. 6.7 Wechselstromkabelanschließung 6.7.1 Anschluss der Wechselrichter-Wechselstromleitung Vorsicht • Wechselrichter verfügt über eine integrierte Reststromüberwachungseinheit (RCMU), die verhindert, dass der Reststrom strom den festgelegten Wert überschreitet. Wenn Wechselrichter einen Leckstrom strom erkennt, der über dem zulässigen Wert liegt, wird es sich schnell von Netz trennen.
Seite 121: Sts-Wechselstromkabel Anschließen (Optional)
6.7.2 STS-Wechselstromkabel anschließen (optional) Öffnen Sie die STS-Abdeckung.
Seite 122 Einführung des Kabeleingangslochs an der Unterseite des STS Anschlussverfahren...
Seite 123: Stromzählerkabelanschließung
6.8 Stromzählerkabelanschließung Achtung...
Seite 124 • Der mitgelieferte Stromzähler ist nur für einen Wechselrichter vorgesehen. Schließen Sie nicht einen Zähler an mehrere Wechselrichter an. Bei Bedarf für mehrere Wechselrichter wenden Sie sich bitte an den Hersteller, um separate Zähler zu erwerben. • Bitte stellen Sie sicher, dass die CT-Anschlussrichtung und die Phasenfolge korrekt sind, da sonst die Überwachungsdaten fehlerhaft sein können.
Seite 125: Inverterkommunikationskabelanschließung
AufbauCT (Typ 1) AufbauCT (Typ II) 6.9 Inverterkommunikationskabelanschließung Achtung...
Seite 126 • Wechselrichter Kommunikationsfunktion optional, bitte entsprechend des tatsächlichen Einsatzszenarios auswählen. • Um die DRM-, RCR- oder Fernabschaltung-Funktion zu nutzen, aktivieren Sie diese bitte in der SolarGo App oder auf der Weboberfläche des SEC3000C, nachdem die Verkabelung abgeschlossen ist. • Aktivieren Sie diese Funktion nicht in der SolarGo App oder auf der Web- Oberfläche des SEC3000C, wenn kein DRED- oder Fernabschaltung-Gerät angeschlossen ist, da sonst der Wechselrichter nicht netzparallel betrieben werden kann.
Seite 127 Komm unikat Serien Funktion/an Regi Portna ionsan numm geschlossen Funktionsbeschreibung schlus e Geräte COM1 Schnellabsch RSD-1 altung...
Seite 128 Komm unikat Serien Funktion/an Regi Portna ionsan numm geschlossen Funktionsbeschreibung schlus e Geräte Anschluss einer Schnellabschaltvorrichtung, RSD-2 die bei einem unerwarteten Ereignis die PV-Module abschalten kann. Reservierung DI-1 Anschluss des Fernabschalt Fernabschaltung-Geräts, bei unerwarteten Vorfällen kann DI-2 das Gerät gestoppt werden. Reservierung DRM&RCR CL/0...
Seite 129 Komm unikat Serien Funktion/an Regi Portna ionsan numm geschlossen Funktionsbeschreibung schlus e Geräte Erfüllt die australischen DRM- Anforderungen (Demand Response Modes) und bietet einen DRED- Signalsteueranschluss. RCR (Ripple Control Receiver): In Deutschland und einigen europäischen Regionen verwendet die Netz-Firma Ripple Control Receiver, um die Netz-Regelsignale in Trockenkontakt-Signale umzuwandeln.
Seite 130 Komm unikat Serien Funktion/an Regi Portna ionsan numm geschlossen Funktionsbeschreibung schlus e Geräte Generator GEN-NO Generatorsteueranschluss GEN- COM2 1-3、5- Reserviert CAN-H1 Anschluss des Batterie-BMS zur Ermöglichung der BMS- Batterie Kommunikation zwischen CAN-L1 Wechselrichter und Batterie. 1-3、5- Reservierung CAN-H2 Anschluss des Batterie BMS zur Realisierung der BMS- Batterie Kommunikation zwischen...
Seite 131 Komm unikat Serien Funktion/an Regi Portna ionsan numm geschlossen Funktionsbeschreibung schlus e Geräte Intelligenter Verbinden Sie den COM2-Port Zähler/STS von Intelligenter Zähler oder STS, um die Kommunikation RS485-B zwischen Wechselrichter und dem Stromzähler zu ermöglichen. Reservierung Kommunikati Anschluss COM3 onsmodul Kommunikationsmodul.
Seite 133: Testlauf Des Systems
7 Testlauf des Systems 7.1 Prüfung vor dem Einschalten des Systems Serien numm Prüfpunkt Die Anlage Aufbau ist stabil montiert, die Aufbau-Position ermöglicht einen einfachen Zugang für Wartung und Bedienung, der Aufbau-Bereich bietet ausreichend Platz für Belüftung und Wärmeableitung, und die Aufbau-Umgebung ist sauber und ordentlich.
Seite 134: Einzelwechselrichter, Ohne Inselnetzfunktion
Nach einem fehlgeschlagenen Schwarzstart die RUN-Taste lange drücken. 5s Wiederholung des Schwarzstart-Prozesses. Bei erneutem Fehlschlag wenden Sie sich bitte an den Kundendienst von GoodWe. • Der Schwarzstartprozess für GW92.1-BAT-AC-G10, GW102.4-BAT-AC-G10 und GW112.6-BAT-AC-G10 entspricht den Schritten zum Ein- und Ausschalten.
Seite 135: Einzelwechselrichter, Mit Inselbetriebsfunktion
Einschalten des Systems:❶→❷→❸→❹→❺ ❸: Gemäß den örtlichen gesetzlichen Bestimmungen auswählen. 7.2.2 EinzelWechselrichter, mit Inselbetriebsfunktion...
Seite 136: Einführung Der Indikatorlichter
Einschalten des Systems: →❷→❸→❹→❺→❻→❼ ❶ ❺Gemäß den örtlichen Gesetzen und Vorschriften auswählen. 7.3 Einführung der Indikatorlichter 7.3.1 Indikatorlichter des Inverters...
Seite 137: Indikatorlichter Der Batterie
Anzeigele Zustand Anleitung uchte Wechselrichter ist eingeschaltet und befindet sich im Standby-Modus. Wechselrichter startet, befindet sich im Selbsttestmodus Wechselrichter normaler Netzparallelbetrieb oder Inselnetzbetrieb BACK-UPAusgangsüberlastung Systemfehler Wechselrichter ist bereits Stromausschaltung Netz Anomalie, WechselrichterBACK-UPPort- Stromversorgung normal Netz normal, WechselrichterBACK- UPPortversorgung normal BACK-UPPort ohne Stromversorgung Wechselrichter Überwachungsmodul wird zurückgesetzt Wechselrichter keine Verbindung zum...
Seite 138: Indikatorlichter Des Intelligenten Stromzählers
Grünes Licht blinkt zweimal: Gerät Standby aktiviert Dauerleuchten: Gerätestörung Einmaliges Blinken der roten Lampe: Systemunterspannung3~4Stufe Fault Rote Lampe blinkt zweimal:SNAnomalie • GW102.4-BAT-AC-G10、GW112.6-BAT-AC-G10 Anzeigeleuc Zustand Anleitung Grünes Licht leuchtet dauerhaft: Gerät arbeitet normal. Grüne LED blinkt einmal: Batterie Betrieb normal, keine Kommunikation mit Wechselrichter Grünes Licht blinkt zweimal: Gerät Standby aktiviert Grünes Licht erlischt, gelbes Licht leuchtet dauerhaft:...
Seite 139: Indikatorlichter Des Intelligenten Kommunikationssticks
Der Stromzähler ist eingeschaltet, Netzlicht Dauerlicht keinRS485Kommunikation Der Stromzähler ist Flackern eingeschaltet.RS485Kommunikation normal Löschen Der Stromzähler ist abgeschaltet. Löschen Reserviert Kommunikationsleucht DrückenResetTaste≥5sNetzlicht, Kauf- Flackern /Verkaufslicht blinkt: Stromzähler zurücksetzen Dauerlicht Strombezug aus dem Netz Verkauf und Kauf von Flimmern Einspeisung in das Netz Stromnetz elektrischen Lampen Löschen Strom in das Netz einspeisen...
Seite 140 Stromversorgun gsleuchte Auslöschen: Intelligenter Kommunikationsstick nicht eingeschaltet DauerlichtWiFiModus oderLANModuskommunikation normal. Einzelblinken: Intelligenter Kommunikationsstick Bluetooth-Signal ist aktiviert, Warte auf VerbindungSolarGo app. Zweimaliges Blinken: Intelligenter Kommunikationsstick nicht mit Router Kommunikations verbunden. leuchte Vierfaches Flackern: Intelligenter Kommunikationsstick und Router kommunizieren normal, aber keine Verbindung zu Server hergestellt.
Seite 141 Gelb 10/100MbpsKabelnetzwerkverbi ndung normal, keine Dauerlicht Kommunikationsdaten gesendet oder empfangen. Kommunikationsdaten werden Flimmern gesendet und empfangen. Netzwerkkabel nicht Löschen verbunden. Taste Anleitung Gedrückt halten0.5~3Sekunde, Intelligenter Kommunikationsstick wird zurückgesetzt. Gedrückt halten6~20Sekunde,Intelligenter Kommunikationsstick wird Reload auf Werkseinstellungen zurückgesetzt. Doppelklick zum schnellen Aktivieren des Bluetooth-Signals (nur vorübergehend aufrechterhalten)5Minute(n).
Seite 142: Sts-Anzeige
Aus: Intelligenter Kommunikationsstick Software-Reset oder keine Stromversorgung. Taste Beschreibung Halten Sie 0,5 bis 3 Sekunden gedrückt, Intelligenter Kommunikationsstick wird neu gestartet. Reload Halten Sie 6-20 Sekunden gedrückt, um Intelligenter Kommunikationsstick auf die Werkseinstellungen zurückzusetzen. 7.3.5 STS-Anzeigeleuchte Anzeigele Status Anleitung uchte Anschluss Netz, Port sspannung normal Anschluss an Netz, Port ohne sspannung, STS wird über Wechselrichter Kommunikationsleitung...
Seite 143: Schnelle Systemkonfiguration
8 Schnelle Systemkonfiguration 8.1 App herunterladen 8.1.1 Laden Sie die SolarGo App herunter Handyanforderungen: • Betriebssystemanforderungen für Mobiltelefone: Android 5.0 oder höher, iOS 13.0 oder höher. • Das Handy unterstützt einen Webbrowser und kann mit dem Internet verbunden werden. • Das Handy unterstützt WLAN/Bluetooth-Funktionen.
Seite 144: Anschluss Speicherwechselrichter
oder höher. • Das Handy unterstützt einen Webbrowser und kann mit dem Internet verbunden werden. • Das Handy unterstützt WLAN/Bluetooth-Funktionen. Download-Methode: Modus 1: Suchen Sie im Google Play (Android) oder App Store (iOS) nach SEMS+ und laden Sie die App herunter, um sie mit Aufbau zu verbinden. Modus 2: Scannen Sie den folgenden QR-Code, um den Download und die Aufbau durchzuführen.
Seite 145: Datenschutz- Und Sicherheitsparameter Einstellen
8.3.1 Datenschutz- und Sicherheitsparameter einstellen Typ 1 Schritt 1durchStartseite > Einstellungen > Kommunikationskonfiguration > Datenschutz und Sicherheit > WLAN-Modul-Passwort ändernGehen Sie zur Einstellungsseite. Schritt 2Legen Sie ein neues Kommunikationsmodul-WLAN-Passwort nach Bedarf fest und klicken Sie aufSpeichernEinrichtung abgeschlossen. Schritt 3Öffnen Sie die WLAN-Einstellungen auf Ihrem Handy und verbinden Sie sich mit dem WLAN-Signal Wechselrichter unter Verwendung des neuen Passworts.
Seite 146 Typ 2 Schritt 1durchStartseite > Einstellungen > Kommunikationskonfiguration > Datenschutz und SicherheitGehen Sie zur Einstellungsseite. Schritt 2Aktivieren Sie die entsprechenden Funktionen gemäß den tatsächlichen Anforderungen.
Seite 147 Serien numm Parametername Anleitung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Schnittstelle des Geräts Bluetooth kontinuierlich eingeschaltet und hält die Verbindung zu dauerhaft SolarGo aufrecht. Andernfalls wird die Bluetooth- eingeschaltet Schnittstelle des Geräts nach 5 Minuten automatisch deaktiviert, wodurch die Verbindung zu SolarGo getrennt wird.
Seite 148 Serien numm Parametername Anleitung Wenn diese Funktion aktiviert ist, kann die Drittplattform über das Modbus-TCP-Protokoll auf Modbus-TCP Wechselrichter zugreifen, um die Überwachungsfunktion zu realisieren. Wenn diese Funktion aktiviert ist, können SSH control Ezlink Drittanbieterplattformen eine Verbindung zum Linux- System von EzLink herstellen und es steuern. ...
Seite 149: Wlan/Lan-Parameter Einstellen
Serien numm Parametername Anleitung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Schnittstelle des Geräts Bluetooth kontinuierlich aktiv und hält die Verbindung zu SolarGo dauerhaft aufrecht. Andernfalls wird die Bluetooth-Schnittstelle eingeschaltet des Geräts nach 5 Minuten deaktiviert und die Verbindung zu SolarGo getrennt.
Seite 150 Serien numm Parametername Anleitung Geeignet für WLAN. Bitte wählen Sie das entsprechende Netzwerk entsprechend der tatsächlichen Situation aus, Netzwerkname um die Kommunikation zwischen dem Gerät und dem Router oder Switch zu ermöglichen. Geeignet für WLAN. Geben Sie das Passwort des Passwort tatsächlich ausgewählten Netzwerks ein.
Seite 151: Apn-Parameter Einstellen
Serien numm Parametername Anleitung wennDHCPBei der Aktivierung muss dieser Parameter nicht konfiguriert werden. DNSServer wennDHCPBeim Abschalten konfigurieren Sie diesen Parameter gemäß Router oder den Schalterinformationen. 8.3.3 APN-Parameter einstellen Achtung • Die APN-Einstellung gilt nur für die Konfiguration der SIM-Karteninformationen von 4G-Kommunikationsgeräten. •...
Seite 152: Einstellen Der Rs485-Kommunikationsparameter
8.3.4 Einstellen der RS485-Kommunikationsparameter Achtung Setzen Sie die Host-Kommunikationsadresse des Wechselrichter. Bei einer einzelnen Wechselrichter setzen Sie die Kommunikationsadresse entsprechend der tatsächlichen Situation; bei mehreren verbundenen Wechselrichter muss die Adresse jeder Wechselrichter unterschiedlich sein, und keine der Wechselrichter darf die Kommunikationsadresse auf 247 setzen. Schritt 1durchStartseite >...
Seite 153: Wlan Prüfen
8.3.5 WLAN prüfen Schritt 1durchStartseite > Einstellungen > Kommunikationskonfiguration > WLAN-PrüfungGehen Sie zur Einstellungsseite. Schritt 2KlickenDiagnoseEs kann den aktuellen Netzwerkverbindungsstatus überprüfen.
Seite 154: Schnelle Systemeinrichtung (Typ 2)
8.4 Schnelle Systemeinrichtung (Typ 2) Schritt 1DurchStartseite > Einstellungen > SchnellkonfigurationGehen Sie zur Parameter-Einstellungsseite. Schritt 2Geben Sie das Anmeldekennwort ein, um in die Sicherheitskonformitätseinstellungsoberfläche zu gelangen. Bitte kontaktieren Sie den Lieferanten oder den Kundendienst, um das Kennwort zu erhalten. Das Kennwort ist ausschließlich für Fachtechniker bestimmt.
Seite 155 das Modell Batterie aus. Nach der Einstellung bitte klicken Sie aufNächster SchrittBetriebsmodus einstellen. Schritt 7Je nach tatsächlichem Bedarf den Arbeitsmodus einstellen. Nach der Einstellung bitte auf klicken.Der nächste SchrittDie Konfiguration des Betriebsmodus ist abgeschlossen. Bei einigen Modellen tritt das System nach Abschluss der Konfiguration automatisch in den CT/Stromzähler-Selbsttestmodus ein.
Seite 156 anschließend automatisch wieder verbunden. Schritt 8Je nach den tatsächlichen Gegebenheiten wird der Batterie ausgewählt.Erstmalige Aufbau, tägliche BedienungOderWechselrichter Aufbau.
Seite 157 Serien Parameterna Anleitung numm RESERVEbetrieb Netz Aktivieren Sie diese Funktion, um dem System Strombezug Strombezug aus dem Netz zu ermöglichen. Ladung LadungLeistun Der Leistung beim Strombezug in Prozent der Wechselrichter-Nenn-Leistung. TOU-Modus Ausgangszeitpu Innerhalb der Ausgangszeitpunkt und Endzeitpunkt erfolgt die Ladung oder Entladung durch den Batterie entsprechend dem eingestellten LadeEntladung-Modus Endzeitpunkt und der NennLeistung.
Seite 158: Kraftwerk Erstellen
Serien Parameterna Anleitung numm Während des Zeitraums des Strombezugs Ladung, wenn Zeitintervall für Lastaufnahme die Strombezugsquote nicht überschreitet, kann Batterieaufladung über Netz Strombezug versorgt werden. Außerhalb dieses Zeitraums kann nur Ladung der Solarstrom Leistung zur Versorgung von Batterieaufladung genutzt werden. VerzögerungsLadung-Modus Gemäß...
Seite 159 ...
Seite 160: Test Und Einstellung Des Systems
9 Test und Einstellung des Systems 9.1 SolarGo APP 9.1.1 SolarGo APP Einführung Die SolarGo App ist eine mobile Anwendungssoftware, die über ein Bluetooth-Modul oder ein WiFi-Modul mit Wechselrichter kommunizieren kann. Hier sind die gängigen Funktionen von SolarGo: Überprüfen Sie die Betriebsdaten, Softwareversionen, Alarmmeldungen usw. der Anlage.
Seite 161 SolarGo App-Anmeldeoberfläche Einführung...
Seite 162 Seri Name/Sy Anleitung mbol Klicken Sie auf das Symbol, um zur Download-Seite von Xiaogu Cloud Window zu gelangen. Anleitung zur Geräteverbindung prüfen. Kein Gerät gefunden • Informationen anzeigen, wie App-Version, Kontaktdaten. • Weitere Einstellungen wie Datenaktualisierung, Sprachumschaltung, Einstellung der Temperaturanzeigeeinheit usw. Wählen Sie entsprechend der tatsächlichen Kommunikationsmethode Bluetooth/ des Geräts.
Seite 163 • Anzeige der Liste der verbindbaren Geräte. Der Gerätename entspricht der Geräteseriennummer. Bitte wählen Sie das entsprechende Gerät gemäß der Geräteseriennummer aus. • Wenn mehrere Wechselrichter ein Parallelsystem bilden, wählen Sie Geräteliste das entsprechende Gerät entsprechend der Seriennummer des Leitsystem-Wechselrichter aus. •...
Seite 164: Anschluss Speicherwechselrichter
Anzeige des aktuellen Systembetriebszustands, wie Systembetriebsz Sicherheitsbereich, Betriebsmodus, Batterie-Modell, Batterie- ustand Status, Rückstromschutz, Dreiphasen-Ungleichgewicht usw. Hauptseitenoberfläche. Klicken Sie hier, um Geräteseriennummer, Betriebsstatus, Systemlaufstatus und Startseite andere Informationen anzuzeigen. Die Parameterabfrage-Oberfläche ermöglicht die Abfrage von Systembetriebsparametern. Parameter-Einstellungsmenü. Für den Zugriff auf das Schnell- und Experteneinstellungsmenü...
Seite 165 Serienn Name/Icon Anleitung ummer Geräteserien Seriennummer des angeschlossenen Geräts. nummer Anzeige des Wechselrichter-Status, z.B. Betrieb, Störung Gerätestatus usw. Anzeige des Energiefluss-Diagramms des Energiefluss Photovoltaiksystems. Die Schnittstellendarstellung kann je Diagramm nach tatsächlicher Situation variieren. Anzeige des aktuellen Systembetriebszustands, wie Systembetrie Sicherheitsbereich, Betriebsmodus, Batterie-Modell, bszustand Batterie-Status, Rückstromsperre, Dreiphasen- Ungleichgewicht usw.
Seite 166: Kommunikationsparameter Einstellen
Serienn Name/Icon Anleitung ummer • Einstellungsmenü. Klicken Sie hier, um Wechselrichter schnell einzurichten, Grundeinstellungen oder erweiterte Einstellungen vorzunehmen. • Um auf die Schnelleinstellungen und erweiterten Einstellungen zuzugreifen, ist eine Anmeldung erforderlich. Bitte wenden Sie sich an den Lieferanten oder den Kundendienst, um das Passwort zu erhalten. Das Passwort ist ausschließlich für Fachtechniker bestimmt.
Seite 167 Typ 2 Schritt 1durchStartseite > Einstellungen > Kommunikationskonfiguration > Datenschutz und SicherheitGehen Sie zur Einstellungsseite. Schritt 2Aktivieren Sie die entsprechenden Funktionen gemäß den tatsächlichen Anforderungen.
Seite 168 Serien numm Parametername Anleitung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Schnittstelle des Geräts Bluetooth kontinuierlich eingeschaltet und hält die Verbindung zu dauerhaft SolarGo aufrecht. Andernfalls wird die Bluetooth- eingeschaltet Schnittstelle des Geräts nach 5 Minuten automatisch deaktiviert, wodurch die Verbindung zu SolarGo getrennt wird.
Seite 169 Serien numm Parametername Anleitung Wenn diese Funktion aktiviert ist, kann die Drittplattform über das Modbus-TCP-Protokoll auf Modbus-TCP Wechselrichter zugreifen, um die Überwachungsfunktion zu realisieren. Wenn diese Funktion aktiviert ist, können SSH control Ezlink Drittanbieterplattformen eine Verbindung zum Linux- System von EzLink herstellen und es steuern. ...
Seite 170: Wlan/Lan-Parameter Einstellen
Serien numm Parametername Anleitung Standardmäßig deaktiviert. Wenn diese Funktion aktiviert ist, bleibt die Bluetooth-Schnittstelle des Geräts Bluetooth kontinuierlich aktiv und hält die Verbindung zu SolarGo dauerhaft aufrecht. Andernfalls wird die Bluetooth-Schnittstelle eingeschaltet des Geräts nach 5 Minuten deaktiviert und die Verbindung zu SolarGo getrennt.
Seite 171 Serien numm Parametername Anleitung Geeignet für WLAN. Bitte wählen Sie das entsprechende Netzwerk entsprechend der tatsächlichen Situation aus, Netzwerkname um die Kommunikation zwischen dem Gerät und dem Router oder Switch zu ermöglichen. Geeignet für WLAN. Geben Sie das Passwort des Passwort tatsächlich ausgewählten Netzwerks ein.
Seite 172: Apn-Parameter Einstellen
Serien numm Parametername Anleitung wennDHCPBei der Aktivierung muss dieser Parameter nicht konfiguriert werden. DNSServer wennDHCPBeim Abschalten konfigurieren Sie diesen Parameter gemäß Router oder den Schalterinformationen. 9.1.4.3 APN-Parameter einstellen Achtung • Die APN-Einstellung gilt nur für die Konfiguration der SIM-Karteninformationen von 4G-Kommunikationsgeräten. •...
Seite 173: Einstellen Der Rs485-Kommunikationsparameter
9.1.4.4 Einstellen der RS485-Kommunikationsparameter Achtung Setzen Sie die Host-Kommunikationsadresse des Wechselrichter. Bei einer einzelnen Wechselrichter setzen Sie die Kommunikationsadresse entsprechend der tatsächlichen Situation; bei mehreren verbundenen Wechselrichter muss die Adresse jeder Wechselrichter unterschiedlich sein, und keine der Wechselrichter darf die Kommunikationsadresse auf 247 setzen. Schritt 1durchStartseite >...
Seite 174: Wlan Prüfen
9.1.4.5 WLAN prüfen Schritt 1durchStartseite > Einstellungen > Kommunikationskonfiguration > WLAN-PrüfungGehen Sie zur Einstellungsseite. Schritt 2KlickenDiagnoseEs kann den aktuellen Netzwerkverbindungsstatus überprüfen.
Seite 175: Einstellen Des Anschlussmodus
9.1.5 Anschlussmodus einstellen Achtung • Nur für die ET40-50kW-Serie Wechselrichter. • Beim ersten Wechselrichter und wenn das Aufbau im Einzelbetrieb läuft, ist keine Verdrahtungsmodus-Einstellung erforderlich. Schritt 1DurchStartseite > Einstellungen > VerdrahtungsmodusGehen Sie zur Einstellungsseite. Schritt 2Wenn das aktuelle System ein Einzelsystem ist, dann wählen SieEinzelanlagenbetriebWenn das aktuelle System ein Parallelsystem ist, dann wählen SieMehrfach-Parallelbetrieb von Maschinenund entsprechend den tatsächlichen Gegebenheiten die spezifische Verkabelungsart festlegen.
Seite 176 Nicht-Parallelsystem ist, wählen SieSTS-BACKUP-Port unabhängige Verbindung. • Wenn das System nicht mit STS verbunden ist, wählen SieKein STS-Gehäuse. Schritt 3KlickenSpeichernAbschließen der Einstellungen und Bestätigen des Neustarts des Geräts durch Klicken auf "OK" im Popup-Fenster.
Seite 177: Schnelle Systemeinrichtung
9.1.6 Schnelle Systemeinrichtung Achtung • Bei unterschiedlichen Modelltypen können die Anzeige auf der Benutzeroberfläche und die Parametereinstellungen variieren. Bitte beachten Sie die tatsächlichen Gegebenheiten. • Bei der Auswahl des Sicherheitsstandards für ein Land/eine Region konfiguriert das System automatisch die Über- und Unterspannungsschutzfunktionen, die Über- und Unterfrequenzschutzfunktionen, die Wechselrichter Netzanschluss- sspannung/Frequenz, die Anstiegsrate, die Cosφ-Kurve, die Q(U)-Kurve, die P(U)- Kurve, die PF-Kurve sowie die Hoch- und Niederspannungsdurchfahrung...
Seite 178: Schnelle Systemeinrichtung (Typ 2)
Achtung Inselbetriebsmodus: Geeignet für Gebiete ohne Netz. PV und Batterie bilden ○ ein reines Inselnetzsystem, wobei der PV-Strom die Last versorgt und überschüssige Energie in Batterieaufladung eingespeist wird. Wenn die PV- Erzeugung den Lastaufnahme-Bedarf nicht decken kann, wird die Last durch Batterie versorgt.
Seite 179 das Modell Batterie aus. Nach der Einstellung bitte klicken Sie aufNächster SchrittBetriebsmodus einstellen. Schritt 7Je nach tatsächlichem Bedarf den Arbeitsmodus einstellen. Nach der Einstellung bitte auf klicken.Der nächste SchrittDie Konfiguration des Betriebsmodus ist abgeschlossen. Bei einigen Modellen tritt das System nach Abschluss der Konfiguration automatisch in den CT/Stromzähler-Selbsttestmodus ein.
Seite 180 anschließend automatisch wieder verbunden. Schritt 8Je nach den tatsächlichen Gegebenheiten wird der Batterie ausgewählt.Erstmalige Aufbau, tägliche BedienungOderWechselrichter Aufbau.
Seite 181 Serien Parameterna Anleitung numm RESERVEbetrieb Netz Aktivieren Sie diese Funktion, um dem System Strombezug Strombezug aus dem Netz zu ermöglichen. Ladung LadungLeistun Der Leistung beim Strombezug in Prozent der Wechselrichter-Nenn-Leistung. TOU-Modus Ausgangszeitpu Innerhalb der Ausgangszeitpunkt und Endzeitpunkt erfolgt die Ladung oder Entladung durch den Batterie entsprechend dem eingestellten LadeEntladung-Modus Endzeitpunkt und der NennLeistung.
Seite 182: Grundparameter Einstellen
Serien Parameterna Anleitung numm Während des Zeitraums des Strombezugs Ladung, wenn Zeitintervall für Lastaufnahme die Strombezugsquote nicht überschreitet, kann Batterieaufladung über Netz Strombezug versorgt werden. Außerhalb dieses Zeitraums kann nur Ladung der Solarstrom Leistung zur Versorgung von Batterieaufladung genutzt werden. VerzögerungsLadung-Modus Gemäß...
Seite 183 Wenn die Photovoltaikmodule stark verschattet sind, kann die Schattenscan- Funktion aktiviert werden, um die Schattenabtastung Wechselrichter-Stromerzeugung Wirkungsgrad zu optimieren. SPD Blitzschutzstufe 2 Alarm Schritt 1:Über die App,Startseite > Einstellungen > GrundeinstellungenGehen Sie zur Einstellungsseite. Schritt 2:Je nach Bedarf Funktionen einrichten. Seri Parametername Anleitung...
Seite 184 USV-Modus - Überprüfen, ob Netzsspannung zu niedrig ist. Halbwellenerkenn EPS-Modus - Deaktivieren Sie die Netzsspannung- Unterstützung für Erkennungsfunktion. Low Voltage Ride Through (LVRT) Wenn die an den WechselrichterBACK-UP-Port angeschlossene Last Leistung die Nennlast Leistung überschreitet, wird der Wechselrichter neu gestartet und die Last Leistung erneut geprüft.
Seite 185: Parametername
AFCI- Fehlerwarnung Löschen der Alarmprotokolle für Lichtbogenfehler. löschen Klicken Sie auf "Einstellungen", um zu überprüfen, ob Selbsttest die Lichtbogenerkennungsfunktion des Geräts ordnungsgemäß funktioniert. PV-Anschlussmodus Schritt 1:Über die App,Startseite > Einstellungen > Erweiterte EinstellungenGehen Sie zur Parameter-Einstellungsseite. Schritt 2:Stellen Sie die Parameter entsprechend den tatsächlichen Anforderungen ein.
Seite 186 erfolgreich abzuschließen. Serie Parametername Anleitung Netzgekoppeltes Gemäß den Netz-Standards einiger Länder oder Regionen muss Leistungsbegrenzu diese Funktion aktiviert werden, wenn die Ausgangs-Leistung begrenzt werden muss. Gemäß der tatsächlich maximal möglichen Leistung für die Leistung Grenzwert Eingabe in Netz einstellen. Externer Meter-CT- Eingestellt als das Verhältnis der Primär- zur Sekundärseite des Verhältnis externen strom.
Seite 187 Um sicherzustellen, dass der Batterie-SOC ausreicht, um den normalen Backup SOC Betrieb des Systems im Inselbetrieb aufrechtzuerhalten, wird der Aufrechterhaltu Batterie im Netzparallelbetrieb über Netz oder PV-Ladung auf den eingestellten SOC-Schutzwert geladen. Nach dem Einschalten wird Batterieaufladung sofort von Netz Batterie versorgt.
Seite 188 Nach dem Einschalten kann der Batterie wieder aktiviert werden, wenn der Batterie aufgrund von Unterspannungsschutz abgeschaltet wurde. Batterie Weckruf Nur für Lithium ohne Leistungsschalter. Nach dem Einschalten beträgt die Ausgangsspannung des Batterie-Anschlusses sspannung.6Etwa 0V. Einstellen der Parameter für Blei-Säure-Batterie Achtung Vor dem Einstellen der Parameter für Blei-Säure-Batterie müssen die Bedienungsanleitung für Blei-Säure-Batterie, Technische Daten und andere...
Seite 189 Batterie Bitte gemäß Technische Parameter der Batterie einstellen. Kapazität Wenn der Batterie fast voll ist, schaltet er in den Float- Schwimmend Lademodus um. Dieser Wert ist die Obergrenze der e Ladung- Ladung sspannung in diesem Modus. Bitte entsprechend Spannung der Technische Parameter der Batterie einstellen. Batterieaufladung ist standardmäßig im Konstante Konstantlademodus;...
Seite 190 Schritt 1:Nach dem Anschluss SolarGo APP wird durchStartseite > Einstellungen > Anschluss der Anschlüsse > GeneratoranschlussNach der Auswahl des Generatortyps gelangen Sie in die Parameter-Einstellungs-Oberfläche. Schritt 2:Nach Eingabe der erforderlichen Parameterwerte klicken Sie auf "√", um die Parametereinstellung erfolgreich abzuschließen. Manuelle Steuerung des Generators (keine Trockenkontaktverbindung unterstützt): Dieser Generatortyp unterstützt nur manuelles Starten und Stoppen.
Seite 191: Laststeuerungsfunktion Einstellen
Die Funktion zum Ein- oder Ausschalten des Generators ist Schalter Batterieaufladung. Wird nur über A unterstützt.PP-Einstellung. maximale Einstellung der maximalen Ladung Leistung des Generators LadungLeistung Batterieaufladung. Setzen Sie den Generator auf Batterieaufladung des Einschaltspannun Einschaltspannung. Wenn der sspannung des Batterie unter den eingestellten Wert fällt, wird der Generator auf Batterieaufladung umschalten.
Seite 192: Einstellung Der Erweiterten Parameter
9.1.8 Einstellung der erweiterten Parameter Achtung Beim Zugriff auf die erweiterten Einstellungen ist eine Passworteingabe erforderlich. Bitte wenden Sie sich an den Lieferanten oder den Kundendienst, um das Passwort zu erhalten. Das Passwort ist ausschließlich für Fachtechniker bestimmt. 9.1.8.1 Einstellung der DRED/Remote Shutdown/RCR/EnWG 14a-Funktion Gemäß...
Seite 193: Einstellung Der Unsymmetrischen Dreiphasenausgabe
9.1.8.2 Einstellung der unsymmetrischen Dreiphasen-Ausgabe Dreiphasige Wechselrichter-Anschlüsse mit unausgeglichener Last, z. B. wenn L1, L2...
Seite 194: Einstellung Des Back-Up N- Und Pe-Relais-Schalters
und L3 jeweils Lasten mit unterschiedlichen Leistung-Werten angeschlossen sind, erfordern die Aktivierung der Einstellung für unausgeglichenen Dreiphasen- Ausgang. Schritt 1DurchStartseite > Einstellungen > Erweiterte Einstellungen > Dreiphasige Unsymmetrie-Ausgabe, diese Funktion einstellen. Schritt 2Aktivieren oder deaktivieren Sie diese Funktion entsprechend den tatsächlichen Anforderungen.
Seite 195: Einstellen Der Netzanschlussparameter Leistungsbegrenzung
9.1.8.4 Einstellen der Netzanschlussparameter Leistungsbegrenzung Schritt 1DurchStartseite > Einstellungen > Erweiterte Einstellungen > NetzparallelbetriebLeistungsbegrenzungGehen Sie zur Parameter- Einstellungsseite. Schritt 2Aktivieren oder deaktivieren Sie die Rückspeiseverhinderungsfunktion entsprechend den tatsächlichen Anforderungen. Schritt 3Nach Aktivierung der Rückstromsperrfunktion geben Sie die erforderlichen Parameterwerte ein und klicken auf "√", um die Parametereinstellung erfolgreich abzuschließen.
Seite 196: Einstellen Der Netzanschlussparameter (Australien)
Seri Parameterna Anleitung Netzgekoppelt Gemäß den Netz-Standards einiger Länder oder Regionen muss diese Funktion aktiviert werden, wenn die Ausgangs- Leistungsbegre Leistung begrenzt werden muss. nzung Leistung Gemäß der tatsächlich maximal möglichen Leistung für die Grenzwert Eingabe in Netz einstellen. Externer Auf extern einstellenCTDas Verhältnis der Primär- zur Meter-CT- Sekundärseite strom.
Seite 197 Serien Parameterna numm Anleitung Software- Gemäß den Netz-Standards einiger Länder oder Netzkopplung Regionen muss diese Funktion aktiviert werden, wenn Leistungsbegr die Ausgangs-Leistung begrenzt werden muss. enzung...
Seite 198: Einrichten Der Lichtbogenerkennungsfunktion
Serien Parameterna numm Anleitung • Gemäß der tatsächlich maximal möglichen Leistung für die Eingabe in Netz einstellen. • Es unterstützt die Einstellung eines festen Werts oder eines Prozentsatzes für Leistung. Der eingestellte Leistung Prozentsatz ist das Verhältnis der Begrenzung Grenzwert Leistung zur Nenn-Leistung von Wechselrichter.
Seite 199: Einstellung Der Batterie-Funktion
Serie Parametername Anleitung Lichtbogenerkenn Bitte aktivieren oder deaktivieren Sie die Wechselrichter-Lichtbogenfunktion nach Bedarf. Lichtbogenerkenn Anzeige des Prüfstatus, z.B. nicht geprüft, Prüfung ungsstatus fehlgeschlagen usw. BeseitigungAFCISt Löschen der Alarmprotokolle für Lichtbogenfehler. örmeldung Klicken Sie auf "Einstellungen", um zu überprüfen, ob Selbsttest die Lichtbogenerkennungsfunktion des Geräts ordnungsgemäß...
Seite 200 Serie Parameternam Anleitung nnum Parametereinstellung Gilt für bestimmte Modelle. Legen Sie die maximale Maximale Ladungstrom bei der Einstellung von Batterieaufladung Ladung strom gemäß den tatsächlichen Anforderungen fest. Gilt für bestimmte Modelle. Legen Sie die maximale Maximale Entladungstrom bei der Einstellung von Entladungstrom Batterieentladung entsprechend den tatsächlichen Anforderungen fest.
Seite 201 Serie Parameternam Anleitung nnum verwendet. Heizmodus: • GW5.1-BAT-D-G20/GW8.3-BAT-D-G20 Niedriger Leistung-Modus: Beibehaltung der ○ minimalen Batterie-Eingabekapazität, Einschalten bei Temperaturen unter -9°C, Ausschalten bei Temperaturen von -7°C oder höher. Leistung-Modus: Beibehaltung der moderaten ○ Batterie-Leistung-Eingabekapazität, Einschaltung bei Temperaturen unter 6°C, Ausschaltung bei Temperaturen von 8°C oder höher.
Seite 202 Serie Parameternam Anleitung nnum • Nach dem Einschalten kann der Batterie wieder aktiviert werden, wenn der Batterie aufgrund von Unterspannungsschutz abgeschaltet wurde. Batterie Weckruf • Nur für Lithium ohne Leistungsschalter geeignet. Nach dem Einschalten beträgt die Ausgangsspannung des Batterie-Anschlusses etwa 60V. Grenzwertschutz Nach dem Einschalten kann die Schutzfunktion für SOCSchutz...
Seite 203: Einstellen Der Parameter Für Blei-Säure-Batterie
Serie Parameternam Anleitung nnum Batterie Sofortladung Nach dem Einschalten wird Batterieaufladung sofort von Batterie Netz versorgt. Dies gilt nur einmalig. Bitte schalten Sie es Sofortladung je nach Bedarf ein oder aus. Batterie wird aktiviert, wenn BatterieSOCErreichen der Stoppen der Ladung-AbschaltungSOCDann wird die LadungSOC Batterieaufladung gestoppt.
Seite 205 Serie Parameterna Anleitung Legen Sie die Batterie-Kapazität gemäß den tatsächlichen Nennkapazität Parametern fest. Batterie Setzen Sie den Innenwiderstand in Batterie gemäß den Innenwiderstan tatsächlichen Parametern. Bei Temperaturänderungen wird die Batterieaufladung- sspannung beeinflusst. Bezogen auf 25°C wird für jede Grad Temperaturänderung die Ladung-sspannung- Obergrenze entsprechend dem eingestellten Wert Temperaturko angepasst.
Seite 206 Serie Parameterna Anleitung Umschalten auf den maximalen Die maximale strom nach dem Wechsel des strom des Batterieaufladung-Modus von schwimmenden Konstantladung/Gleichladung zu Erhaltungsladung. Ladung Die erforderliche Zeit für den Wechsel des Umschaltzeit Batterieaufladung-Modus von Konstant-/Gleichladung zu auf Ladung Erhaltungsladung. Gleichladezyklu Einstellen der Tage zwischen Batterie-Ausgleichsladungen. Begrenzungsschutz Nach dem Einschalten kann die Schutzfunktion für Batterie SOCSchutz...
Seite 207: Einstellen Des Pv-Anschlussmodus
Serie Parameterna Anleitung Im Inselbetrieb, wenn der Batterie-SOC auf die untere SOC-Grenze absinkt, stoppt der Wechselrichter die Ausgabe und wird nur zur Versorgung des Off-Grid- Batterieaufladung verwendet, bis der Batterie-SOC wieder Wiederherstellu den Inselwiederherstellungs-SOC-Wert erreicht. Wenn die ngSOC untere SOC-Grenze höher als der Inselwiederherstellungs- SOC-Wert ist, wird der Ladung auf SOC-Grenze +10% eingestellt.
Seite 208 unabhängiger Anschluss, teilweise paralleler Anschluss oder paralleler Anschluss eingestellt. Serie Parametername Anleitung Die externen Photovoltaik-String sind jeweils mit den unabhängiger PV-Eingangsanschlüssen auf der Wechselrichter-Seite Anschluss verbunden. Wenn ein String Photovoltaik-String mit mehreren MPPT-Anschlüssen auf der Wechselrichter-Seite Teilparallelanschl verbunden ist, sind gleichzeitig andere PV-Module mit anderen MPPT-Anschlüssen auf der Wechselrichter- Seite verbunden.
Seite 209: Einstellen Der Unausgeglichenen Sspannung-Ausgangsfunktion
Serie Parametername Anleitung Wenn der externe Photovoltaik-String mit den PV- Eingangsanschlüssen auf der Wechselrichter-Seite Parallelanschluss verbunden ist, wird ein Photovoltaik-String mit mehreren PV-Eingangsanschlüssen verbunden. 9.1.8.8 Einstellen der unsymmetrischen sspannung-Ausgangsfunktion Schritt 1durchStartseite > Einstellungen > Erweiterte Einstellungen > UnsymmetrischesspannungAusgabeGehen Sie zur Einstellungsseite. Schritt 2Aktivieren oder deaktivieren Sie diese Funktion entsprechend den tatsächlichen Anforderungen.
Seite 210: Einstellen Der Leistung-Regelungsparameter
9.1.8.9 Einstellen der Leistung-Regelungsparameter für die Netzanpassung Schritt 1DurchStartseite > Einstellungen > Erweiterte Einstellungen > LeistungAbrufparameterGehen Sie zur Parameter-Einstellungsseite. Schritt 2Je nach tatsächlichem Bedarf wählen Sie im Dropdown-Menü für die aktive Leistungsregelung aus.Nicht aktiviert, Steuerung der NeigungoderTiefpassfilter erster OrdnungModus. Wenn ausgewähltNeigungsschedulingBitte geben Sie ein,Leistung-ÄnderungsgradientWert;...
Seite 211 Serie Parametername Anleitung Aktive Leistungsregelungsmodus Innerhalb der Zeitkonstanten wird die aktive Tiefpassfilter erster Leistungsregelung gemäß einer Tiefpasskurve erster Ordnung Ordnung realisiert. Zeitparameter Zeitkonstante, wenn die aktive Leistung sich gemäß der Tiefpass 1. Tiefpassfilterkurve erster Ordnung ändert. Ordnung Aktive Leistungsregelung entsprechend der Neigungssteuerung Änderungsrate der Leistung.
Seite 212: Werkszustand Wiederherstellen
Serie Parametername Anleitung Leistung Einstellen der Steigung der aktiven Leistung- Änderungsgradient Regelungsänderung. Blindleistungsregelungs-Reaktionsmodus Innerhalb der Zeitkonstanten des Ansprechverhaltens Tiefpassfilter erster wird die Blindleistungsregelung gemäß einer Ordnung Tiefpasskurve erster Ordnung realisiert. Zeitparameter Die Zeitkonstante, wenn die Blindleistung Leistung sich Tiefpass 1. gemäß...
Seite 213: Einstellen Benutzerdefinierter Sicherheitsparameter
9.1.9 Einstellen benutzerdefinierter Sicherheitsparameter Achtung Die Sicherheitsparameter müssen gemäß den Anforderungen der Netz Firma eingestellt werden. Änderungen bedürfen der Zustimmung der Netz Firma.
Seite 214: Aktive Leistungsmodus Einstellen
9.1.9.1 Aktive Leistungsmodus einstellen Schritt 1durchStartseite > Einstellungen > Erweiterte Einstellungen > Sicherheitsparameter-Einstellungen > Einstellungen für WirkleistungsmodusGehen Sie zur Parameter-Einstellungsseite. Schritt 2Geben Sie die Parameter entsprechend den tatsächlichen Anforderungen...
Seite 215 ein. P(F)-Kurve P(U)-Kurve Seri Parameter Anleitung name Aktive Leistungsa Einstellen des Wechselrichter-AusgangsLeistung-Grenzwerts. usgangsein stellung Leistung Einstellen der Änderungsrate der aktiven Leistungsabgabe bei Änderungs Erhöhung oder Verringerung. gradient Überfrequenzentlastung...
Seite 216 Seri Parameter Anleitung name Gemäß den Anforderungen der Netz-Norm in bestimmten Ländern oder Regionen muss eine Einrichtung P(FKurve erfolgen.P(F)Aktivieren Sie diese Funktion bei der Kurvenaufzeichnung. Je nach Bedarf den Überfrequenz-Abwärtsregelmodus einstellen. Überfreque • SlopeModus: Regelung basierend auf Überfrequenzpunkt Abladungs und Entlastungssteigung Leistung. modus •...
Seite 217 Seri Parameter Anleitung name Überfreque NetzFrequenz über der Überfrequenzschwelle reduziert der nzLeistung- Wechselrichter die Leistung-Ausgabe entsprechend der Steigung Steigung der Leistung-Reduzierung. NetzFrequenz Wenn die Frequenz über dem Ruhezeit Überfrequenzpunkt liegt, beträgt die Verzögerungszeit für die Leistung-Änderung am Wechselrichter-Ausgang. Hysterese- Funktion Aktivieren Hysterese-Funktion.
Seite 218 Seri Parameter Anleitung name HystereseL Bei Überfrequenzentlastung und Verringerung der Frequenz eistung ändert sich die Steigung der Leistung bei der Wiederhers Wiederherstellung der Leistung, wenn die Frequenz unter den tellungsstei Hysterese-Punkt fällt. gung Unterfrequenzbelastung Gemäß den Anforderungen der Netz-Norm in bestimmten Ländern oder Regionen muss eine Einrichtung P(FKurve erfolgen.P(F)Aktivieren Sie diese Funktion bei der...
Seite 219 Seri Parameter Anleitung name Überfreque nzLeistung- Die aktive Leistung-Ausgabe von Wechselrichter wird basierend Steigungsr auf der Nenn-Leistung, der aktuellen Leistung, der Schein- eferenzLeis Leistung oder der maximalen Wirk-Leistung angepasst. tung Unterfrequ NetzFrequenz ist zu niedrig, wenn die Wechselrichter die aktive enzLeistun Leistung erhöht.
Seite 220 Seri Parameter Anleitung name Bei Unterfrequenzbelastung und einer Vergrößerung des Frequenz wird, wenn der Frequenz über den Hysterese-Punkt HystereseL steigt, der Referenzwert bei der Wiederherstellung des eistungRüc Leistung gemäß der Wiederherstellungssteigung kstellneigu festgelegt.*Die Änderungsrate der Referenz Leistung wird zur ngsreferen Leistung-Wiederherstellung verwendet.
Seite 221: Reaktive Leistungsmodus Einstellen
Seri Parameter Anleitung name Aktive Leistung Ausgangsantwortmodus einstellen. Unterstützung: • Tiefpassfilter erster Ordnung, das innerhalb der Zeitkonstante Ausgangsa ntwortmod des Ansprechverhaltens eine Ausgangsregelung gemäß der Tiefpasskurve erster Ordnung realisiert. • Neigungssteuerung, die Ausgangsregelung erfolgt gemäß der eingestellten Leistung-Änderungsneigung. Leistung Wenn Ausgangsantwortmodus auf Neigungssteuerung Änderungs eingestellt ist, erfolgt die Wirkleistungsregelung gemäß...
Seite 222 Cosφ-Kurve Serie Parameternam Anleitung Festgelegter Leistungsfaktor (PF) Gemäß den Anforderungen der Netz-Norm in bestimmten Ländern oder Regionen, wenn ein fester PF-Wert erforderlich ist, aktivieren Sie diese Funktion. Nach Festes PF erfolgreicher Parametereinstellung bleibt der Leistungsfaktor während des Betriebs des Wechselrichter unverändert.
Seite 223 Serie Parameternam Anleitung Gemäß den Anforderungen der Netz-Norm des jeweiligen Landes oder der Region sowie den tatsächlichen Übererregung Nutzungsanforderungen wird der Leistungsfaktor als positive oder negative Zahl eingestellt. Gemäß den tatsächlichen Anforderungen den Leistungsfaktor Leistungsfaktor einstellen, der Bereich liegt zwischen -1 bis -0,8 und +0,8 bis +1.
Seite 224 Serie Parameternam Anleitung Das Verhältnis der Blindleistung Leistung zur Scheinleistung Leistung am Ausgangspunkt Vn, wobei Vn Blindleistung n=1, 2, 3, 4. Zum Beispiel: Wenn auf 48,5 eingestellt, bedeutet dies: Q/Srated%=48,5%. Wenn der Q(U)-Kurvenmodus auf den Steigungsmodus sspannung eingestellt ist, wird die sspannung Totzone eingestellt. Totzeitbreite Innerhalb der Totzone besteht keine Anforderung an die Blindleistungsabgabe.
Seite 225 Serie Parameternam Anleitung Wenn nach den Netz-Standards bestimmter Länder oder cosφ(P)-Kurve Regionen die Einstellung einer Cosφ-Kurve erforderlich ist, wählen Sie diese Funktion. Einstellung des cosφ(P)-Kurvenmodus, Unterstützung von Modusauswahl Basis- und Steigungsmodus. N-Punkt Wechselrichter Ausgangsleistung N-Punkt Leistung/Nennleistung Leistung in Prozent. N=A, B, C, D, Leistung N-Punkt-cosφ- N-Punkt Leistungsfaktor.
Seite 226 Serie Parameternam Anleitung Q(P)- Wenn gemäß den Netz-Standards bestimmter Länder Kurvenaktivieru oder Regionen die Einstellung einer Q(P)-Kurve erforderlich ist, aktivieren Sie diese Funktion. Einstellen des Q(P)-Kurvenmodus, unterstützt den Basis- Modusauswahl Modus und den Steigungsmodus. Das Verhältnis der Blindleistung am Punkt Pn zur NennLeistung, n=1, 2, 3, 4, 5, 6.
Seite 227: Einstellen Der Netz-Schutzparameter
9.1.9.3 Einstellen der Netz-Schutzparameter Schritt 1durchStartseite > Einstellungen > Erweiterte Einstellungen > Sicherheitsparameter-Einstellungen > Netz-SchutzparameterGehen Sie zur Parameter-Einstellungsseite. Schritt 2Geben Sie die Parameterwerte entsprechend den tatsächlichen Anforderungen ein. Serie Parametername Anleitung Überspannungsauslösu Einstellen des Netz Überspannungsauslösers für ngnSchwellenwert den n-ten Schutzpunkt, n=1,2,3,4. Einstellung der Netz Überspannungsauslösu ÜberspannungsauslösungnStufenauslösezeit,n=1,2...
Seite 228: Einstellen Der Netz-Verbindungsparameter
Serie Parametername Anleitung Einstellung der Netz Unterfrequenzauslösun UnterfrequenzauslösungnStufen- gnSchwellenwert Schutzpunkt,n=1,2,3,4. Einstellung der Netz- Unterfrequenzauslösun UnterspannungsauslösungnStufenauslösezeitn=1, gnStufenauslösezeit 2,3,4. 9.1.9.4 Einstellen der Netz-Verbindungsparameter Schritt 1DurchStartseite > Einstellungen > Erweiterte Einstellungen > Sicherheitsparameter-Einstellungen > Netz-Anschluss-ParameterGehen Sie zur Parameter-Einstellungsseite. Schritt 2Geben Sie die Parameterwerte entsprechend den tatsächlichen Anforderungen ein.
Seite 229 Serie Parametern Anleitung Anfahren und Netzanschluss Anschlussssp Beim erstmaligen Verbinden von Wechselrichter mit Netz, annungOber wenn der Netz-sspannung über diesem Wert liegt, kann grenze Wechselrichter keine Verbindung mit Netz herstellen. Verbindungs Beim ersten Anschluss von Wechselrichter an Netz kann untergrenze Wechselrichter keine Verbindung zu Netz herstellen, wenn sspannung der Netz sspannung unter diesem Wert liegt.
Seite 230: Einstellen Der Sspannung-Fault-Ride-Through-Parameter
Serie Parametern Anleitung Nach einem Fehler von Wechselrichter und der erneuten Anschlussssp Verbindung mit Netz, wenn die Netz sspannung unter annungUnter diesem Wert liegt, kann Wechselrichter keine Verbindung mit grenze Netz herstellen. Nach einem Fehler von Wechselrichter und der erneuten AnschlussFre Verbindung mit Netz, wenn die Netz Frequenz diesen Wert quenzObergr...
Seite 231 Sicherheitsparameter-Einstellungen > sspannung-FehlerdurchfahrungGehen Sie zur Parameter-Einstellungsseite. Schritt 2Geben Sie die Parameterwerte entsprechend den tatsächlichen Anforderungen ein. Serie Parametern Anleitung Niederspannungsdurchfahrung Das Verhältnis der Durchquerung des charakteristischen UVnPunkt Punkts während des Niederspannungsdurchlaufs zur sspannung Nennspannung. n=1,2,3,4,5,6,7. UVnZeitpun Die Durchlaufzeit der charakteristischen Punkte während des Low-Voltage Ride-Through (LVRT).n=1,2,3,4,5,6,7 Eintritt in Unterspann...
Seite 232: Einstellen Der Frequenz-Fehlerdurchfahrparameter
Serie Parametern Anleitung Hochspannungsdurchfahrt Das Verhältnis der Durchquerung des charakteristischen OVnPunkt Punkts während der Hochspannungsdurchfahrt zur sspannung Nennspannung. n=1,2,3,4,5,6,7. OVnZeitpun Die Durchlaufzeit der charakteristischen Punkte während der Hochspannungsdurchfahrt.n=1,2,3,4,5,6,7. Eintritt in Hochdurchs chaltungs- Wenn Netz sspannung zwischen dem Eintritts- und Austritts- Schwellenw Schwellenwert der Überfrequenz liegt, trennt sich Wechselrichter nicht sofort von Netz getrennt.
Seite 233: Einstellung Des Anschlussmodus
Schritt 1durchStartseite > Einstellungen > Erweiterte Einstellungen > Sicherheitsparameter-Einstellungen > Frequenz FehlerdurchfahrungGehen Sie zur Parameter-Einstellungsseite. Schritt 2Geben Sie die Parameterwerte entsprechend den tatsächlichen Anforderungen ein. Serie Parametern Anleitung Frequenz Durchfahrtsf Aktivieren Sie die Frequenz-Durchgangsfunktion. reigabe UFnPunkt Frequenzunterschwingung einstellennPunkt der Frequenz Frequenz.n=1,2,3.
Seite 234 SieEinzelanlagenbetriebWenn das aktuelle System ein Parallelsystem ist, dann wählen SieMehrfach-Parallelbetrieb von Maschinenund entsprechend den tatsächlichen Gegebenheiten die spezifische Verkabelungsart festlegen. • Wenn das System ein netzgekoppeltes und netzunabhängiges Parallelsystem ist, wählen SieSTS-BACKUP-Port-Zusammenführungsverbindung. • Wenn das System ein netzgekoppeltes Parallelsystem oder ein netzunabhängiges Nicht-Parallelsystem ist, wählen SieSTS-BACKUP-Port unabhängige Verbindung.
Seite 235: Ausgangsparameter
9.1.11 Ausgangsparameter 9.1.11.1 Exportierte Sicherheitsparameter Einige Modelle unterstützen den Export von Sicherheitsparametern, nachdem das Sicherheitsland ausgewählt wurde. Schritt 1durchStartseite > Einstellungen > Erweiterte Einstellungen >...
Seite 236: Exportieren Der Protokollparameter
ExportierenWechseln Sie zur Seite für den Export der Sicherheitsparameter. Schritt 2Nach Auswahl der Sicherheitsparameter klicken Sie aufExportierenSie können jetzt mit dem Herunterladen der aktuellen Sicherheitsparameterdatei beginnen. Klicken Sie nach Abschluss des Exports aufTeilenWählen Sie entsprechend den tatsächlichen Anforderungen aus, wie die Exportdatei geöffnet werden soll. 9.1.11.2 Exportieren der Protokollparameter Schritt 1durchStartseite >...
Seite 237: Einstellen Der Generator-/Laststeuerungsparameter
9.1.12 Einstellen der Generator-/Laststeuerungsparameter 9.1.12.1 Einstellen der Laststeuerungsparameter Achtung • Wenn Wechselrichter die Laststeuerungsfunktion unterstützt, kann die Last über die SolarGo App gesteuert werden. • Für die ET40-50kW-Serie Wechselrichter wird die Laststeuerungsfunktion nur unterstützt, wenn Wechselrichter mit STS verwendet wird. Wechselrichter unterstützt die Laststeuerung für den GENERATOR-Port oder den BACKUP LOAD- Port.
Seite 238 Schritt 2Je nach tatsächlicher Schnittstelle auswählenLaststeuerungGehen Sie in die Laststeuerungsoberfläche, um den Steuerungsmodus einzustellen. • Trockenkontaktmodus: Wenn der Schaltzustand auf ON eingestellt ist, beginnt die Stromversorgung der Last; wenn der Schaltzustand auf OFF eingestellt ist, wird die Stromversorgung der Last beendet. Bitte stellen Sie den Schaltzustand je nach Bedarf auf ON oder OFF ein.
Seite 239 Serie Parametername Anleitung Wird die Last innerhalb des eingestellten Zeitraums mit Standardmodus Strom versorgen. Innerhalb des festgelegten Zeitraums beginnt die Intelligenter Stromversorgung der Last, wenn die von der Modus Photovoltaik erzeugte überschüssige Energie den voreingestellten Nennwert Leistung der Last übersteigt. Einschaltzeit Der Zeitmodus wird innerhalb des Zeitraums zwischen der Einschaltzeit und der Ausschaltzeit aktiviert.
Seite 240: Generatorparameter Einstellen
9.1.12.2 Generatorparameter einstellen Achtung • Wenn Wechselrichter die Generatorsteuerungsfunktion unterstützt, kann der Generator über die SolarGo App gesteuert werden. • Für die ET40-50kW-Serie Wechselrichter wird der Anschluss und die Steuerung eines Generators nur unterstützt, wenn Wechselrichter in Kombination mit STS verwendet wird.
Seite 241 • Kein Generator angeschlossen: Wählen Sie "Kein Generator angeschlossen", wenn kein Generator an das Speichersystem angeschlossen ist. • Manuelle Steuerung des Generators (keine Trockenkontaktverbindung unterstützt): Der Generator muss manuell ein- und ausgeschaltet werden, Wechselrichter kann den Generator nicht steuern. • Automatische Steuerung des Generators (unterstützt Trockenkontaktanschluss): Wenn der Generator über einen Trockenkontaktsteueranschluss verfügt und dieser mit Wechselrichter verbunden ist, muss in der SolarGo App der...
Seite 242 Serie Parametername Anleitung Trockenknoten- Steuerungsmetho Schaltsteuerungsmodus / Automatiksteuerungsmodus. Schaltregelmodus...
Seite 243 Serie Parametername Anleitung Generator- Trockenkontaktsc Nur für Schaltsteuerungsmodus geeignet. halter Generatorbetriebsdauer, nach Erreichen der Zeit stoppt Betriebszeit der Generator. Automatischer Steuerungsmodus Arbeitsverbot Festlegen der Zeiträume, in denen der während der Generatorbetrieb verboten ist. Betriebszeit Nach dem Start und Betrieb des Generators läuft dieser für eine bestimmte Dauer weiter.
Seite 244: Mikronetzparameter Einstellen
Serie Parametername Anleitung Untere Grenze sspannung Frequenz Obergrenze Einstellen des Generatorbetriebs Stromnetzfrequenzbereich. Frequenz Untergrenze Vorwärmzeit Einstellen der Leerlaufvorwärmzeit des Generators. Generatorparameter für Batterieaufladung einstellen Wählen Sie, ob der Generator zur Stromerzeugung für Schalter Batterieaufladung verwendet werden soll. Maximale Generator erzeugt Strom für Batterieaufladung mit LadungLeistung Ladung Leistung.
Seite 245 Serien numm Parametername Anleitung Setzen Sie die Ladung SOC-Obergrenze, nach deren Maximaler SOC Erreichen die Ladung gestoppt wird. • Bei einem Netz-Fehler, wenn die Batterie-Kapazität zu niedrig ist, um den Speicherwechselrichter- Inselbetrieb zu unterstützen. Durch Klicken auf Manuelles diese Schaltfläche wird die Speicherwechselrichter- Aufwecken Ausgabe sspannung an Netz-Wechselrichter erzwungen, um den Netz-Wechselrichter zu starten.
Seite 246: Einstellen Der Stromzählerparameter
Doppelstromzähler im System verwendet werden. Bitte richten Sie die Zählerbindungsinformationen entsprechend den tatsächlichen Nutzungsbedingungen ein. • Nur für GoodWe Stromzähler geeignet. Schritt 1durchStartseite > Einstellung > Stromzählerfunktion > ZählerbindungGehen Sie zur Bindungs-Oberfläche. Schritt 2KlickenAnzahl/Standort der StromzählerAuswahl der tatsächlichen...
Seite 247: Stromzähler/Ct-Hilfsprüfung
(extern) kein Zähler 2; Zähler 1 (intern) Zähler 2 (extern); Zähler 1 (extern) Zähler 2 (extern). Hier wird die Oberfläche mit Zähler 1 (intern) Zähler 2 (extern) als Beispiel verwendet, um zu erklären, wie der Zähler gebunden wird. Schritt 3Wie unten gezeigt, muss bei Auswahl eines externen Stromzählers die Zählerinformation manuell hinzugefügt werden.
Seite 248: Gerätewartung
überprüfen Sie dann die Testergebnisse. 9.1.14 Gerätewartung 9.1.14.1 Firmware-Informationen anzeigen/Firmware-Update Über die Firmware-Informationen können die DSP-Version, ARM-Version, BMS- Version, AFCI-Version, STS-Version und die Softwareversion des Kommunikationsmoduls des Wechselrichter eingesehen oder aktualisiert werden. Einige Geräte unterstützen keine Software-Updates über die SolarGo App. Bitte beachten Sie die tatsächlichen Gegebenheiten.
Seite 249: Firmware Mit Einem Klick Aktualisieren
Achtung • Wenn rechts neben der Firmware-Information ein roter Punkt angezeigt wird, klicken Sie bitte, um die Firmware-Update-Informationen anzuzeigen. • Während des Upgrades stellen Sie bitte sicher, dass das Netzwerk stabil ist und das Gerät mit SolarGo verbunden bleibt, da sonst das Upgrade fehlschlagen könnte.
Seite 250: Automatische Firmware-Aktualisierung
Schritt 1durchStartseite > Einstellungen > GeräteinformationenGeräteinformationsbildschirm aufrufen. Schritt 2Führen Sie das Upgrade gemäß den Anweisungen auf der Benutzeroberfläche durch. 9.1.14.1.3 Automatische Firmware-Aktualisierung...
Seite 251: Passwort Für Die Anmeldung Ändern
Achtung • Wenn Sie mit dem WiFi/LAN Kit-20 oder WiFi Kit-20 Modul kommunizieren und die Firmware-Version des Moduls V2.0.1 oder höher ist, können Sie die automatische Geräteaktualisierungsfunktion aktivieren. • Nach Aktivierung der automatischen Geräteaktualisierung wird die entsprechende Firmware-Version automatisch aktualisiert, wenn eine Modulversion aktualisiert wird und das Gerät bereits mit dem Netzwerk verbunden ist.
Seite 253: App-Vorstellung
10 App-Vorstellung Die SEMS+ App ist eine Software für Kraftwerk überwachen, mit der Sie Kraftwerk verwalten und Geräte fernsteuern sowie Betriebsdaten und Alarmmeldungen der Kraftwerke einsehen können. 10.1 Kontoverwaltung 10.1.1 Anmeldekonto Achtung • Bevor Sie sich in der App anmelden, registrieren Sie sich bitte oder holen Sie sich über den Händler ein Konto und Passwort.
Seite 254: Kraftwerk Erstellen
10.2.1 Kraftwerk erstellen Schritt 1Auf der Startseite oder der Kraftwerksliste klicken Schritt 2Je nach den tatsächlichen Gegebenheiten, unter Berücksichtigung derKraftwerk erstellenGeben Sie die Informationen zur Anlage in die Benutzeroberfläche ein. Schritt 3Klicken"Speichern und beenden"Abschließen der Erstellung des Kraftwerks, zu diesem Zeitpunkt sind keine Geräte im Kraftwerk hinzugefügt; oder klicken Sie auf"Speichern und fortfahren"Gehen Sie in die Schnittstelle zum Hinzufügen von Geräten und geben Sie die relevanten Geräteinformationen entsprechend der tatsächlichen Situation ein.Unterstützt die Hinzufügung mehrerer Geräte.
Seite 255 ...
Seite 256: Konfiguration Der Kraftwerksinformationen
10.2.2 Konfiguration der Kraftwerksinformationen Achtung Nach der erfolgreichen Erstellung der Photovoltaik-Anlage können die Konfigurationsinformationen entsprechend den tatsächlichen Anforderungen aktualisiert werden. Falls die eingetragenen Konfigurationsinformationen von den tatsächlichen Gegebenheiten der Anlage abweichen, gelten die tatsächlichen Anlagendaten. Die hier angegebenen Basisdaten dienen lediglich als Referenz. Schritt 1(Optional) Falls mehrere Kraftwerke vorhanden sind, wählen Sie im Kraftwerkslisteninterface das zu konfigurierende Kraftwerk aus.
Seite 257 Achtung • Bei unterschiedlichen Kraftwerkstypen werden unterschiedliche Gerätetypen unterstützt. Bitte beachten Sie die tatsächliche Benutzeroberfläche. • UmweltüberwachungsgerätBeim Anschluss an den Datenerfassungsknoten kann er dem Kraftwerk hinzugefügt werden, um die Anzeige zu ermöglichen.UmweltüberwachungsgerätErfasste Daten. Schritt 1Auf der Kraftwerksliste-Seite klicken Sie auf den Namen des Kraftwerks, um zur Detailseite des Kraftwerks zu gelangen.
Seite 258: Informationen Über Das Kraftwerk Anzeigen
10.3 Informationen über das Kraftwerk anzeigen 10.3.1 Alle Kraftwerksübersichtsinformationen anzeigen Nach der Anmeldung mit Benutzername und Passwort in der SEMS+ App können SieÜberwachungsseiteÜbersicht der Stromerzeugungsstatus aller Kraftwerke im aktuellen Konto anzeigen. Oder auf der Kraftwerksseite alle Kraftwerkslisten durch verschiedene Sortier- und Filterkriterien anordnen, um detaillierte Informationen zu den Kraftwerken anzuzeigen.
Seite 259 Seriennu Anleitung mmer Zeigen Sie die gesamte Stromerzeugung aller Kraftwerke an, einschließlich: Tageserzeugung, Monatserzeugung, Jahreserzeugung und Gesamterzeugung. Wenn die Anzahl der Kraftwerke größer oder gleich 10 ist, wird die Jahreserzeugung nicht angezeigt. Anzeige der gesamten installierten Leistung sowie des Betriebsstatus der Anlage. Der Betriebsstatus der Anlage wird unterteilt in: Running, Waiting, Offline, Faulted.
Seite 260: Einzelne Kraftwerksdetails Anzeigen
Seriennu Anleitung mmer Anzeige von Umweltbeitragsdaten, wie z.B.CO₂ Reduction,Trees Stationed Equivalent,Standard Coal Saved. Neue Kraftwerke errichten. Abfrage des Kraftwerks. Geben Sie die Geräte-SN, den Kraftwerksnamen oder die E-Mail-Adresse ein, um schnell das entsprechende Kraftwerk zu suchen. Betriebsstatus der Anlage. Zeigt den aktuellen Betriebsstatus der Anlage und die Anzahl der Anlagen in den jeweiligen Betriebszuständen.
Seite 261: Warnhinweise Anzeigen
10.3.3 Warnhinweise anzeigen ...
Seite 262: Systemwartung
11 Systemwartung 11.1 System abschalten Gefahr • Bei Wartungs- und Betriebsarbeiten an den Anlagenkomponenten muss das System abschalten behandelt werden. Arbeiten an unter Spannung stehenden Geräten können zu Geräteschäden oder Stromschlägen Gefahr führen. • Nach dem Stromausschaltung des Geräts benötigen die internen Komponenten Entladung eine gewisse Zeit.
Seite 263: Einzelwechselrichter, Mit Inselbetriebsfunktion
System abschalten:❶→❷→❸→❹→❺ ❸: Gemäß den örtlichen gesetzlichen Bestimmungen auswählen. 11.1.2 EinzelWechselrichter, mit Inselbetriebsfunktion...
Seite 264: Gerät Abmontieren
System abschalten: →❷→❸→❹→❺→❻→❼ ❶ ❺Gemäß den örtlichen Gesetzen und Vorschriften auswählen. 11.2 Gerät abmontieren Gefahr...
Seite 265: Geräteentsorgung
• Stellen Sie sicher, dass die Anlage Stromausschaltung ist. • Tragen Sie beim Bedienen der Anlage persönliche Schutzausrüstung. • DemontagePVVerwenden Sie das mitgelieferte Demontagewerkzeug, wenn Sie an den Klemmen oder Batterie-Klemmen arbeiten. Achtung Sofern nicht anders angegeben, sind die Demontage-Schritte der Geräte in diesem Dokument die umgekehrte Reihenfolge der Aufbau-Schritte.
Seite 266 • Sollten Probleme festgestellt werden, die möglicherweise Auswirkungen auf das Batterie- oder Speicherwechselrichter-System haben könnten, wenden Sie sich bitte an den Kundendienst. Eigenständiges Zerlegen ist untersagt. • Sollte freiliegendes Kupfer in den Leitungen festgestellt werden, ist das Berühren strengstens untersagt. Bei Hochspannung Gefahr wenden Sie sich bitte an den Kundendienst.
Seite 267: Fehler
Wartungsi Wartungszy Wartungsmethode Wartungszweck nhalte klus Überprüfen Sie, ob die Dichtigkeit der Kabeleinführungen der Anlage Überprüfen Sie, dass den Anforderungen entspricht. Dichtheit 1 Mal/Jahr die Maschine dicht Bei zu großen Spalten oder und wasserdicht ist. unverschlossenen Öffnungen ist eine Nachdichtung erforderlich.
Seite 268: Systemkommunikationsfehler
des Fehlerauftritts, mögliche Ursachen und Lösungsmethoden einsehen. Fehlerinformationen und Behandlungsmethoden Bitte führen Sie die Fehlersuche gemäß den folgenden Methoden durch. Falls die Fehlersuche Ihnen nicht weiterhilft, wenden Sie sich bitte an den Kundendienst. Bitte sammeln Sie beim Kontakt mit dem Kundendienst die folgenden Informationen, um eine schnelle Lösung zu ermöglichen.
Seite 269 Stellen Sie sicher, dass keine anderen intelligenten Geräte mit Wechselrichter verbunden Kann keine sind.WiFiSignal. Verbindung zum Starten Sie Wechselrichter neu und verbinden Sie Kommunikationsm ihn erneut mit Wechselrichter.WiFiSignal. odul-WLAN-Signal Stellen Sie sicher, dass die Bluetooth-Verbindung herstellen erfolgreich gekoppelt ist, wenn Sie das Bluetooth- Signal verbinden.
Seite 270: Wechselrichter-Fehler
Stellen Sie sicher, dass die Wechselrichter- Stromversorgung auf dem Intelligenter Kommunikationsstick ordnungsgemäß funktioniert Verwendung4G und die blaue Signalleuchte blinkt oder dauerhaft Kit-CN-G20Modul leuchtet. kann nicht Sicherstellen, dass intelligente Geräte innerhalb der gefunden Kommunikationsreichweite von Intelligenter werden.GSA-*** Kommunikationsstick sind. Neu ladenAppGeräteliste. Neustart Wechselrichter Stellen Sie sicher, dass die Bluetooth-Kopplung erfolgreich war.
Seite 271 Neustart, ob der Fehler • Überspannung sspannung weiterhin besteht. Sammelleitung Wenn der Fehler nicht behoben ist, Anomalie wenden Sie sich an den GoodWe- Kundendienst. • Einzelzelle Stillstandabschaltung5Minute,Überprüf sspannung/Gesamtdru en Sie nach dem Neustart, ob der Fehler Ladung ck zu hoch weiterhin besteht.
Seite 272 Versuchen Sie, über Wechselrichter Anomalie Batterieaufladung zuzuführen, und beobachten Sie, ob der Fehler behoben wird. Wenn der Fehler nicht behoben wird, wenden Sie sich an den GoodWe- Kundendienst. Stillstandabschaltung5Minute,Überprüf • Einzelzelle/Gesamtdruc en Sie nach dem Neustart, ob der Fehler Einzelzellen- k zu hoch weiterhin besteht.
Seite 273 Versuchen Sie, über Wechselrichter Batterieaufladung zuzuführen, und beobachten Sie, ob der Fehler behoben wird. Wenn der Fehler nicht behoben ist, wenden Sie sich an den GoodWe- Kundendienst. Neustart Batterie, warten12Stunde. Einzelzellendru Einzelzellendruckdifferen Wenn der Fehler nicht behoben ist, ckdifferenz ist...
Seite 274 Neustart, ob der Fehler Zellentempera zu hoch weiterhin besteht. • tur hoch2 Temperatursensor Wenn der Fehler nicht behoben wird, abnormal wenden Sie sich an den GoodWe- Kundendienst. Ruhezustand- Abschaltung30Minute,Überprüfen Sie • Umgebungstemperatu Zelle bei nach dem Neustart, ob der Fehler r zu niedrig niedriger weiterhin besteht.
Seite 275 • Temperatursensor atur2 Wenn der Fehler nicht behoben wird, abnormal wenden Sie sich an den GoodWe- Kundendienst. Stillstandabschaltung30Minuten; prüfen Sie nach dem Neustart, ob der Fehler • Einzelzellentemperatur weiterhin besteht; ...
Seite 276 VorkonditionierungmosS weiterhin besteht; rungsfehler chließfehler Wenn der Fehler nicht behoben wird, wenden Sie sich an den GoodWe- Kundendienst. Stillstand10minWiedereinschaltung zur Wiederherstellung; Batterie Batterie ...
Seite 277 Sie nach dem Neustart, ob der Fehler Ladung uck zu hoch weiterhin besteht. • Überspannung sspannung Wenn der Fehler nicht behoben wird, Sammelleitung wenden Sie sich an den GoodWe- Anomalie Kundendienst. Stillstandabschaltung5Minute,Überprüf • Einzelmodul/Gesamtdr en Sie nach dem Neustart, ob der Fehler Ladung uck zu hoch weiterhin besteht.
Seite 278 Batterieaufladung zuzuführen, und beobachten Sie, ob der Fehler behoben wird. Wenn der Fehler nicht behoben wird, wenden Sie sich an den GoodWe- Kundendienst. Stillstandabschaltung5Minute,Überprüf en Sie nach dem Neustart, ob der Fehler weiterhin besteht. ...
Seite 279 Sammelleitung Wenn der Fehler nicht behoben wird, Anomalie wenden Sie sich an den GoodWe- Kundendienst. Stillstandabschaltung5Minute,Überprüf en Sie nach dem Neustart, ob der Fehler weiterhin besteht. ...
Seite 280 Überstrom2 sprunghaft verändert dazu führt, dass die Nennarbeitsstrom • Wechselrichter von Batterie überschritten wird. Ansprechverhalten Wenn der Fehler nicht behoben wird, abnormal wenden Sie sich an den GoodWe- Kundendienst. • Entladungstrom zu groß, Batterie Strombegrenzungsfehl Entladung er: Temperatur Überstrom2 undSOCWertsprung •...
Seite 281 Übertemperat • Temperatursensor Wenn der Fehler nicht behoben wird, abnormal wenden Sie sich an den GoodWe- Kundendienst. Stillstandabschaltung30Minuten; nach dem Neustart prüfen, ob der Fehler • Umgebungstemperatu Ladung weiterhin besteht; ...
Seite 282 Temperaturdiff Temperaturdifferenz erenz groß2 groß Wenn der Fehler nicht behoben wird, wenden Sie sich an den GoodWe- Kundendienst. Stillstandabschaltung5Minuten, nach dem Neustart prüfen, ob der Fehler Vorkonditionie VorkonditionierungmosS weiterhin besteht;...
Seite 283 Überprüfen Sie die Zuverlässigkeit der Kommunikationsverbindung des Haupt- Clusterverlust String-Fehler und Nebenstrang-Kabelbaums. Cluster-Fehler Bitte wenden Sie sich an den Kundendienst. Anwendungss Software-Selbsttest Bitte wenden Sie sich an den oftwarefehler fehlgeschlagen Kundendienst. Mikroelektroni Elektronische Bitte wenden Sie sich an den kfehler Bauelemente Fehler Kundendienst.
Seite 284 PACKLüfterfehl PACKLüfter blockiert oder Austausch entsprechendPACKLüfter funktioniert nicht.
Seite 285: Technische Daten
12 Technische Daten 12.1 Der -Parameter von Wechselrichters GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Batterie- Seite Batterie Li-Ion Li-Ion Li-Ion Li-Ion Li-Ion Nennspan nung (V) Spannungs 300~600 300~800 300~800 300~800 300~800 bereich (V) Einschaltsp annung (V) Anzahl der Batterie-...
Seite 286 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Max. Entladeleis tung 99.99 Leistung (kW) PV-Seite Max. Eingangslei stung Leistung (kW) Max. Eingangssp 1000 1000 1000 1000 annung Betriebssp annungsbe 160~700 160~950 160~950 160~950 160~950 reich MPPT Betriebssp annungsbe reich MPPT...
Seite 287 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Max. MPPT- 42×8 42×8 42×8 42 × 8 42×8 Strom (A) Max. MPPT- 55×8 55×8 55×8 55×8 55×8 Kurzschlus sstrom (A) Maximaler Rückeinspe isestrom in Array Anzahl MPP- Trackers Anzahl der Stränge pro MPPT AC-Seite (netzgekop ...
Seite 288 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Nennschei nleistung Leistung 99.99 vom/zum Netz (kVA) Max. Scheinleist 99.99 Leistung Netz (kVA) Max. Scheinleist 99.99 Leistung Netz (kVA) 220/380, 220/380, 220/380, 220/380, Nennspan 230/400, 230/400, 230/400, 230/400, 127/220, 3L/N/PE nung (V) 240/415, 240/415, 240/415, 240/415,...
Seite 289 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 114,0 121,6 152,0 @380Vac @380Vac @380Vac Nennstrom 108,3 @400V 152,0 @380Vac 115,5 144,4 zum/vom 131.3 Wechselstro 144,4 @400Vac @400Vac @400Vac Netz (A) 139,2 @415Vac 111,3 139,2 104,4 @415Vac @415Vac @415Vac 114,0 133,8 152,0 @380Vac @380Vac @380Vac...
Seite 290 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 (Einstellbar (Einstellb ~1 (Einstellbar ~1 (Einstellbar (Einstellbar Leistung- von 0,8 ar von 0,8 von 0,8 induktiv von 0,8 von 0,8 kapazitiv bis Faktor voreilend bis induktiv bis 0,8 induktiv bis 0,8 induktiv) bis 0,8 kapazitiv) 0,8 kapazitiv) nacheilend)
Seite 291 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 220/380, 220/380, 220/380, 220/380, Nennausga 230/400, 230/400, 230/400, 230/400, 127/220，3L/ ngsspannu N/PE 240/415, 240/415, 240/415, 240/415, ng (V) 3L/N/PE 3L/N/PE 3L/N/PE 3L/N/PE Nennleistu 50/60 50/60 50/60 50/60 50/60 Frequenz (Hz) Frequenz 45~55/55 Bereich 45~55/55~65 45~55/55~65 45~55/55~65 45~55/55~65 (Hz)
Seite 292 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Maximaler Überstrom schutz (A) THDv (@Lineare <3% <3% <3% <3% <3% Last) Netzparalle /Inselbetrie <10ms <10ms <10ms <10ms <10ms Umschaltz Generators eite Nennschei nleistung 99.99 Leistung (kVA) Max. Scheinleist 99.99 Leistung...
Seite 293 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Nennfrequ 50/60 50/60 50/60 50/60 50/60 Frequenz (Hz) Frequenz 45~55/55 Bereich 45~55/55~65 45~55/55~65 45~55/55~65 45~55/55~65 (Hz) 114,0 133,8 152,0 @380Vac @380Vac @380Vac 167,2 @380Vac Max. Strom 108,3 127,1 144,4 131.3 158,8 @400Vac @400Vac @400Vac @400Vac 153,1 @415Vac...
Seite 294 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Photovoltai k-String Integriert Integriert Integriert Integriert Integriert Stromüber wachung Isolationsw Integriert Integriert Integriert Integriert Integriert iderstands messung Reststrom überwachu Integriert Integriert Integriert Integriert Integriert Rückstrom Integriert Integriert Integriert Integriert Integriert schutz Batterie Verpolungs Integriert Integriert Integriert...
Seite 295 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Typ II Typ II (Typ Typ II (Typ Typ II (Typ I+II Typ II (Typ I+II Überspann (Typ I+II optional) I+II optional) I+II optional) optional) ungsschutz optional) Überspann Typ II Typ II Typ II Typ II Typ II ungsschutz...
Seite 296 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Intelligen Intelligente Intelligente Kühlmetho Intelligente Intelligente Lüfterkühlun Lüfterkühlun Lüfterkühlung Lüfterküh Lüfterkühlung lung LED, LCD LED, LCD LED, LCD (optional) LED, LCD LED, LCD Benutzero (optional), (optional), (optional), (optional), berfläche WLAN+APP WLAN+APP WLAN+APP WLAN+AP WLAN+APP Kommunik ation...
Seite 297 GW75K-ET- GW80K-ET- GW99.99 GW100K-ET- GW50K-ET-L- K-ET-G10 Leistung Eigenverbr <15 <15 <15 <15 <15 auch Nacht (W) Ingress- IP66 IP66 IP66 IP66 IP66 Schutzart Korrosions schutzklass (4~6mm) MC4 (4~6mm) DC-Stecker (4~6mm) (4~6mm) (4~6mm) OT (max. OT (max. OT (max. OT (max. OT (max.
Seite 298 *1: Die Li-Ionen-Batterie umfasst in der Regel zwei gängige Typen: LFP- und ternäre Lithiumbatterien. *2：Für GW50K-ET-L-G10, wenn die Eingangsspannung sspannung zwischen 700V und 850V liegt, schaltet der Wechselrichter in den Standby-Modus, und die sspannung kehrt auf 700V zurück, um den normalen Betriebszustand zu erreichen.
Seite 299: Der -Parameter Des Sts
12.2 Der -Parameter des STS GW125K-STS-G10 Netzseite Nennspannung (V) 220/380/400/415, 3L/N/PE 114~280 Spannungsbereich (V) (nach örtlichem Standard) Nenn-Frequenz (Hz) 50/60 Frequenz Bereich (Hz) 45~55 / 55~65 Max. Strom (A) Nennleistung Leistung (kW) 125 (75@220V) Max. Scheinleistung Leistung 137,5 (75 bei 220V) (kVA) Nennbedingter Kurzschluss strom (kA)
Seite 300 Intelligente Port-Seite Nennspannung (V) 220/380/400/415, 3L/N/PE 114~280 Spannungsbereich (V) (entsprechend der lokalen Norm) Nennfrequenz Frequenz (Hz) 50/60 Frequenz Bereich (Hz) 45~55 / 55~65 Max. Strom (A) Nennleistung Leistung (kW) 125 (75@220V) Max. Scheinleistung Leistung 137,5 (75 bei 220V) (kVA) Nennbedingter Kurzschluss strom (kA) Wechselrichter-Seite Nennspannung (V)
Seite 301: Technische Parameter Der Batterie
Betriebstemperaturbereich -35~+60 (°C) Aufbau Typ Innen-/Außenbereich Lagertemperatur (°C) -40~+70 Relative Luftfeuchtigkeit 0 % bis 100 % Verschmutzungsgrad Art des TN-S, TN-C, TN-C-S, TT Stromversorgungssystems Stationär oder beweglich Stationär Art des Kurzschlussschutzes Max. Betriebshöhe (m) 4000 Kühlmethode Intelligente Luftkühlung Kommunikation RS485 Gewicht (kg) Abmessungen (B×H×T mm) 680*620*165...
Seite 302 Battery System Cell Type LFP (LiFePO4) Capacity (Ah) Pack Type/model GW 5.1-BAT-I-G10 Pack Nominal Energy 5.12 (kWh) Pack Configuration 1P160S 1P176S Pack Weight（kg） 42.5 Number of Packs Nominal Energy (kWh) 51.2 56.3 Usable Energy (kWh)*1 Nominal Voltage (V) 563.2 Operating Voltage Range 459.2~577.6 505.12~635.36 Charging Operating...
Seite 303 Discharging Operating -20~+55 Temperature Range（℃） Max. Charge/ Disharge 100/110 Current (A) *2 Max. Charge/ Discharge 1C/1.1C Rate*2 Max. Charge/ Discharge 51.2/56.3 56.3/61.9 power (kW) *2 6000（25±2°C, 0.5C, 90%DOD, 70%EOL） Cycle Life Depth of Discharge 100% Efficiency Round-trip Efficiency 96%@100%DOD,0.2C,25±2℃ General Data Operating Temperature 0 ~ 40℃...
Seite 304 5～85%, No condensation Relative Humidity Max. Operating Altitude 3000 Cooling Method Natural Cooling User Interface Communication CAN (RS485 Optional) Weight (kg) Dimension (LxWxH mm) 543*520*1815 543*520*1815 Ingress Protection Rating IP20 Fire safety equipment Aerosol Optional, Pack Level Certification*3 Safety Regulation IEC62619/IEC60730-1/EN62477-1/IEC63056 IEC/EN61000-6-1/2/3/4 1.
Seite 305 • GW92.1-BAT-AC-G10, GW102.4-BAT-AC-G10, GW112.6-BAT-AC-G10 GW92.1-BAT-AC- GW102.4-BAT-AC- GW112.6-BAT-AC- Battery System Cell Type LFP (LiFePO4) LFP (LiFePO4) LFP (LiFePO4) Cell Capacity (Ah) Rated Capacity (Ah) 200 GW10.2-PACK-ACI- GW10.2-PACK-ACI- GW10.2-PACK-ACI- Pack Type/model Pack Nominal 10.24 10.24 10.24 Energy (kWh) Pack Configuration 2P144S 2P160S 2P176S Pack Weight（kg）...
Seite 306 Discharging Operating -20~+55 -20~+55 -20~+55 Temperature Range（℃） Max. Charge/ Disharge Current 180/220 180/220 180/220 (A) *2 Max. Charge/ 0.9C/1.1C 0.9C/1.1C 0.9C/1.1C Discharge Rate *2 Max. Charge/ Discharge power 82.9/101.3 92.1/112.6 101.3/123.9 (kW) *2 Cycle Life ≥6000 times until 70% SOH under 25±2°C.0.5C and 100% DOD Depth of Discharge 100% 100% 100%...
Seite 307: Technische Parameter Des Intelligenten Stromzählers
Cooling Method Air Conditioner Air Conditioner Air Conditioner User Interface (RS485 (RS485 (RS485 Communication Optional) Optional) Optional) Weight (kg) ＜1220 ＜1310 ＜1400 Dimension 1055*2000*1055 1055*2000*1055 1055*2000*1055 (W×H×Dmm) Noise Emission ≤70 ≤70 ≤70 (dB) Ingress Protection IP55 IP55 IP55 Rating Anti-corrosion C4（C5-M Optional）...
Seite 308 Technical parameters GM330 Grid Three-phase Nominal Voltage- 220/230 Line to N (Vac) Nominal Voltage- 380/400 Line to Line (Vac) Voltage Input Voltage Range 0.88Un-1.1Un Nominal AC Grid 50/60 Frequency (Hz) Current Current nA: 50A Transformer Ratio Communication RS485 Communication Distance (m) 1000 4 LED, Reset User interface...
Seite 309: Technische Parameter Des Intelligenten Kommunikationssticks
Technical parameters GM330 Max. Operating Altitude (m) 3000 12.5 The Parameter of Smart Dongles • WiFi/LAN Kit-20 Technical parameters WiFi/LAN Kit-20 Input voltage (V) Power Consumption (W) ≤3 Connection Interface Ethernet Interface 10M/100Mbps Self-adaption WLAN IEEE 802.11 b/g/n @2.4 GHz Communication Bluetooth V4.2 BR/EDR Bluetooth...
Seite 310 • 4G Kit-CN-G20, 4G Kit-CN-G21 Technical Parameters 4G Kit-CN-G20 4G Kit-CN-G21 General Data Maximum number of supported inverters Interface form Mounting Method Plug-and-play Plug-and-play Indicator LED indicator LED indicator Dimension (W×H×D mm) 48.3*95.5*32.1 48.3*95.5*32.1 SIM card size (mm) 15*12 15*12 Weight (g) Ingress Protection Rating IP66...
Seite 311: Anhang
13 Anhang 13.1 FAQ 13.1.1 Wie führt man eine Hilfsprüfung des Stromzählers/CT durch? Stromzählerprüffunktion, die überprüft, ob der Stromwandler (CT) des Stromzählers korrekt angeschlossen ist und den aktuellen Betriebszustand von Stromzähler und CT erfasst. • Variante 1: durch[Startseite]> [Einstellung] > [Zusatzmessung für Stromzähler/Stromwandler]Eingang zur Testseite.
Seite 312: Abkürzungen
• Reguläres Upgrade: Durch[Startseite] > [Einstellung] > [Firmware-Information]Eintritt in die Firmware- Informationen-Anzeigeoberfläche. Klicken Sie auf "Nach Updates suchen". Falls eine neue Version verfügbar ist, führen Sie die Aktualisierung gemäß den Anweisungen auf der Benutzeroberfläche durch. • Erzwungenes Upgrade: Die APP sendet Upgrade-Informationen per Push-Benachrichtigung. Benutzer müssen die Anweisungen befolgen, um das Upgrade durchzuführen, da die APP sonst nicht nutzbar ist.
Seite 313 Abkürzung Englische Beschreibung Chinesische Beschreibung Max. Apparent Power from Strombezug aus dem NetzMax. Smax (from grid) Utility Grid AC-Scheinleistung UAC,r Nominal Output Voltage Nennausgangsspannung fAC,r Nominal AC Grid Frequency Nennfrequenz AC-Netz Max. AC Current Output to Maximale IAC,max(to grid) Utility Grid Netzanschlussleistung strom IAC,max(from Max.
Seite 314 Abkürzung Englische Beschreibung Chinesische Beschreibung Range of input Operating Udcmin-Udcmax Arbeitssspannungbereich Voltage Adapter- UAC,rang(L-N) Power Supply Input Voltage Eingangsspannungsbereich Usys,max Max System Voltage Maximale Systemsspannung Maximale Betriebshöhe über Haltitude,max Max. Operating Altitude dem Meeresspiegel Power Factor Leistungsfaktor Total Harmonic Distortion of THDi strom Oberschwingung Current...
Seite 315: Begriffserklärung
Abkürzung Englische Beschreibung Chinesische Beschreibung Surge Protection Device Blitzschutz zero injection/zero export Power Limit / Export Power Rückspeiseschutz Limit Demand Response Enabling DRED Befehlsantwortgerät Device Ripple Control Receiver AFCI-Gleichstrom- AFCI AFCI Lichtbogenschutz Ground Fault Circuit GFCI Erdungsfehler-Unterbrecher Interrupter Residual Current Monitioring Restüberwachungsvorrichtung RCMU Unit...
Seite 316 installierten Verteilungsanlage gespeist werden. Diese Geräte umfassen beispielsweise Haushaltsgeräte, transportable Werkzeuge und andere Lasten für den Hausgebrauch und ähnliche Anwendungen. Falls besondere Anforderungen an die Zuverlässigkeit und Eignung dieser Geräte gestellt werden, wird die sspannung Kategorie III angewendet. ÜbersspannungKategorie IIIStationäre Schaltgerätekombinationen, in denen ○...
Seite 317: Batterie Sn-Codierungsbedeutung
Verschmutzungsgrad 4Anhaltende leitfähige Verschmutzung, beispielsweise ○ durch leitfähigen Staub oder Regen/Schnee. 13.4 Batterie SN-Codierung Bedeutung Die Stellen 11-14 der Produkt-SN-Kodierung sind der Produktionszeitcode. Das Produktionsdatum in der obigen Abbildung ist der 08.08.2023. • Die 11. und 12. Stelle geben die letzten beiden Ziffern des Produktionsjahres an, z.B.
Seite 318 19. 20. Produktionstag Code 29. 30. 31. Produktionstag Code...
Seite 319: Kontaktinformationen
GoodWe Technologies Co., Ltd. China, Suzhou, High-Tech Zone, Zijin Road 90 400-998-1212 www.goodwe.com service@goodwe.com...

Diese Anleitung auch für:

Gw75k-et-g10 Gw80k-et-g10 Gw99.99k-et-g10 Gw100k-et-g10 Gw51.2-bat-i-g10 Gw56.3-bat-i-g10 ... Alle anzeigen

Goodwe GW50K-ET-L-G10 Benutzerhandbuch

Quicklinks

Verwandte Anleitungen für Goodwe GW50K-ET-L-G10

Inhaltszusammenfassung für Goodwe GW50K-ET-L-G10

Diese Anleitung auch für:
