Bedienungsanleitung

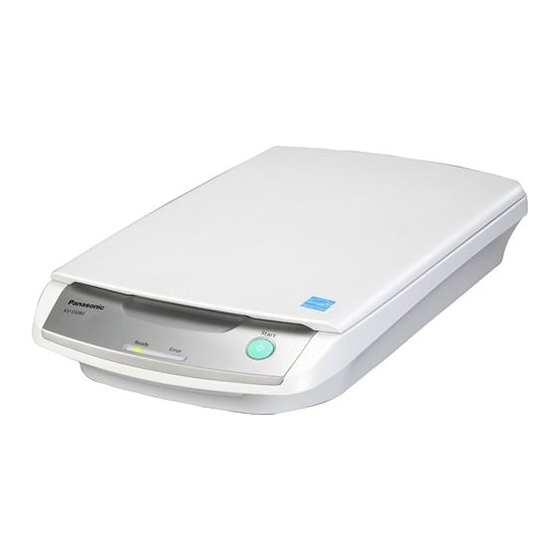

Flachbett-Scanner
KV-SS080
Modellbez.
Dieses Handbuch enthält Informationen zur Installation und Bedienung des Geräts.
Bitte lesen Sie dieses Handbuch, bevor Sie das Gerät installieren.
Bitte lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zur späteren Referenz an einem sicheren
Ort auf.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic KV-SS080
Inhaltszusammenfassung für Panasonic KV-SS080
- Seite 1 Bedienungsanleitung Flachbett-Scanner KV-SS080 Modellbez. Dieses Handbuch enthält Informationen zur Installation und Bedienung des Geräts. Bitte lesen Sie dieses Handbuch, bevor Sie das Gerät installieren. Bitte lesen Sie dieses Handbuch sorgfältig durch und bewahren Sie es zur späteren Referenz an einem sicheren...
-
Seite 2: Einleitung
Einleitung Einleitung Vielen Dank, dass Sie sich für den Kauf eines Panasonic Flachbett-Scanners entschieden haben. Dieses Gerät ist ein Scanner -Systemzubehör. Zur Verwendung des Geräts müssen sowohl das Gerät als auch ein kompatibler Scanner an den verwendeten Computer angeschlossen sein. -
Seite 3: Das Internationale Energy Star Programm
Incorporated in den Vereinigten Staaten und/oder anderen Ländern. • Alle anderen hier erwähnten Marken sind Eigentum ihrer jeweiligen Inhaber. Das internationale ENERGY STAR Programm Als Partner des ENERGY STAR Programms hat Panasonic Sorge dafür getragen, dass ® dieses Produkt die Energieeffizienz-Richtlinien des ENERGY STAR Programms erfüllt. Bedienungsanleitung... -
Seite 4: Anforderungen Der Federal Communications Commission (Nur Für Die Usa)
FCC-Konformitätserklärung Handelsname: Panasonic Modellnummer: KV-SS080 Verantwortlich: Panasonic Corporation of North America One Panasonic Way Secaucus, NJ 07094 USA Telefonnr.: 1-800-726-2797 Das Gerät entspricht Teil 15 der FCC-Richtlinien. Der Betrieb unterliegt folgenden Bedingungen: (1) Das Gerät darf keine Störstrahlung verursachen und (2) das Gerät muss empfangene Störstrahlung akzeptieren, einschließlich Störstrahlung, die unbeabsich-... -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Bevor Sie beginnen ..................6 Für Ihre Sicherheit ......................6 Sicherheitsinformationen (nur für Großbritannien und Nordirland) ......9 Vorsorgemaßnahmen .....................10 Installation ....................12 Im Lieferumfang enthaltenes Zubehör ................12 Anordnung der Bedienelemente ..................12 LEDs ..........................13 Das Gerät installieren .....................14 Software installieren .......................16 Systemvoraussetzungen ....................16 Inhalt der CD-ROM ......................16 Installation der Software ....................17 Deinstallation der Software ....................18... -
Seite 6: Bevor Sie Beginnen
Bevor Sie beginnen Bevor Sie beginnen Für Benutzer Für Ihre Sicherheit Um schwere Verletzungen und Verletzungen mit WARNUNG Todesfolge zu vermeiden, sollten Sie diesen Abschnitt vor der Verwendung des Gerätes aufmerksam durchlesen, um den sachgemäßen und sicheren Betrieb des Gerätes zu gewährleisten. Netz- und Bodenanschluss •... -
Seite 7: Vorsichtsmaßnahmen
Bevor Sie beginnen Vermeiden Sie Ziehen, Biegen oder Versuchen Sie nicht, das Gehäuse zu öff- Scheuern des Netzkabels, Steckers oder nen und das Gerät selbst zu reparieren. AC-Adapters sowie das Ablegen von Ge- Wenden Sie sich zwecks Reparatur an Ih- genständen. -
Seite 8: Stromversorgung
Bevor Sie beginnen Vorsichtsmaßnahmen VORSICHT Wenn das Gerät umgefallen ist oder be- schädigt wurde, schalten Sie es aus, und ziehen Sie das Netzkabel heraus. Andern- falls besteht die Gefahr von Brand oder Stromversorgung elektrischem Schlag. Verwenden Sie das Gerät nur mit dem mit- Stellen Sie keine Flüssigkeitsbehälter oder gelieferten Netzkabel und AC-Adapter. -
Seite 9: Sicherheitsinformationen (Nur Für Großbritannien Und Nordirland)
Sie nach dem Ersetzen der Sicherung die Abdeckung wieder anbringen. Der Stecker darf nicht ohne Sicherungsabdeckung verwendet werden. Ein Ersatz für die Sicherungsabdeckung ist bei Ihrem lokalen Panasonic-Händler erhältlich. FALLS DER FORMSTECKER NICHT AN IHRE NETZSTECKDOSE ANGESCHLOSSEN WERDEN oder KANN, MÜSSEN SIE DIE SICHERUNG ENTFERNEN... -
Seite 10: Vorsorgemaßnahmen
Bevor Sie beginnen Illegale Kopien Vorsorgemaßnahmen Das Kopieren bestimmter Dokumente ist ge- Installation setzlich verboten. Das Kopieren bestimmter Dokumente kann in Ih- • Setzen Sie das Gerät nicht direkter rem Land oder Ihrer Region verboten sein. Sonneneinstrahlung oder Zugluft aus und stellen Verurteilte können mit Geld- und/oder Gefängnis- Sie es nicht in der Nähe von Wärmequellen auf. -
Seite 11: Sicherheitshinweis
Bevor Sie beginnen Sicherheitshinweis Für die Verwaltung der Dokumente und gescannten Daten ist der Benutzer verantwortlich. Beachten Sie insbesondere folgende Punkte. • Achten Sie darauf, dass bei wichtigen Dokumenten vor und nach dem Scanvorgang dieselbe Anzahl von Seiten vorhanden ist und dass keine Seiten im Scanner verbleiben. -
Seite 12: Installation
Russisch) E LED (grün) Zeigt den Status des Geräts. Genauere Hin- weise finden Sie unter "LEDs" (Seite 13). Panasonic AC-Adapter PJSWC0003 Die Hinweise zu Sicherheit sind abhängig von Land/Region im F LED (rot) Lieferumfang enthalten. Zeigt den Status des Geräts. Genauere Hin- Notiz weise finden Sie unter "LEDs"... -
Seite 13: Leds
Installation Rückseite LEDs Der Status des Geräts wird durch eine Kombination der LED (grün) (A) und LED (rot) (B) angezeigt, wie in der unten stehenden Tabelle angegeben: A Netzanschluss B USB-Anschluss C Netzschalter D USB-Kabel A LED (grün) B LED (rot) Status E AC-Adapter Bereit... -
Seite 14: Das Gerät Installieren
Installation Das Gerät installieren Schieben Sie den Wähler SPERREN/ FREIGEBEN (A) nach links, um die Verriegelung freizugeben. Standort • Um den sachgemäßen Betrieb zu gewährleisten, sollten Sie das Gerät mit entsprechenden Abständen von umgebenden Gegenständen aufstellen wie in der folgenden Abbildung gezeigt. 200 mm Ansicht 200 mm... - Seite 15 Installation Schließen Sie Netzkabel, AC-Adapter und USB-Kabel an das Gerät an. Hinweis • Verwenden Sie ausschließlich die im Lieferumfang des Geräts enthaltenen Netzkabel, AC-Adapter und USB-Kabel. • Vergewissern Sie sich, dass der Scanner für Anschluss des Geräts an den Computer angeschlossen ist.
-
Seite 16: Software Installieren
Windows. Einzelheiten zur Benutzung von MCD entnehmen Sie bitte dem PIE-Handbuch und dem RTIV-Handbuch. PIE steht für Panasonic Image Enhancement Technology. Die Steuerblätter sind als PDF-Dateien auf der mit dem Gerät gelieferten CD-ROM "Drivers & Utilities / Manuals" gespeichert. Zur Verwendung von Steuerblättern sollten diese im selben Format ausgedruckt werden wie das zu scannende Dokument. -
Seite 17: Installation Der Software
Installation Installation der Software Wählen Sie die von Ihnen gewünschte Installationsart aus der Liste "Installation" auf der linken Bildschirmseite aus. Achten Sie darauf, die Software von der im • Lieferumfang des Geräts enthaltenen CD-ROM zu Wenn Sie [Abgeschlossen] oder [Alle Treiber installieren. -
Seite 18: Deinstallation Der Software
DVD-Laufwerk Ihres Computers ein. Programmnamen angezeigt: • Wenn bei Ihrem Computer die Funktion "Autorun" aktiviert ist, beginnt der Software Programmname Installationsvorgang automatisch. Gerätetreiber Panasonic High Speed • Das Fenster "Setup" erscheint. Scanner Device Driver Notiz X.XX • Wenn unter Windows Vista das TWAIN... -
Seite 19: Anzeigen Von Auf Dem Computer Installierten Handbüchern
Sie im Betriebsbildschirm der Software die Schaltfläche für die Hilfe anklicken. Bewegen Sie den Mauszeiger im Menü [Start] auf [Alle Programme], dann auf [Panasonic] und wählen Sie [Scanner Manuals]. • Wenn Sie Windows 2000 verwenden, gehen Sie auf [Programm] anstelle von [Alle Programme]. -
Seite 20: Bedienung
Bedienung Einschalten des Geräts Hinweis • Stellen Sie sicher, dass der Scanner für Anschluss des Geräts eingeschaltet ist. Wenn er nicht eingeschaltet ist, kann das Gerät nicht verwendet werden. • Wenn das Gerät längere Zeit nicht verwendet wird, können Sie Strom sparen, indem Sie den AC-Adapter aus der Netzsteckdose ziehen. -
Seite 21: Dokumente Scannen
Bedienung Dokumente scannen Hinweis • Entfernen Sie vor dem Scannen alle Brief- und Heftklammern von den Dokumenten. Andernfalls kann die Flachbett-Glasfläche beschädigt werden. • Wenn das Dokument gefaltet oder geknickt ist, glätten Sie es vor dem Auflegen auf die Flachbett-Glasfläche. Öffnen Sie die Dokumentenabdeckung (A). - Seite 22 Bedienung Legen Sie das Dokument mit der Schriftseite nach unten auf und richten Sie den Rand des Dokuments (A) auf die Standard-Markierung (B) in der oberen rechten Ecke der Flachbett-Glasfläche aus. Hinweis • Wenn das Dokument schief auf die Flachbett-Glasfläche gelegt wird, wird es nicht richtig gescannt. Schließen Sie vorsichtig die Dokumentenabdeckung (A).
- Seite 23 Bedienung Öffnen Sie die entsprechende Anwendersoftware und beginnen Sie den Scanvorgang. Die Programme RTIV und QuickScan Pro Demo, die dem Gerät beigelegt sind, können zum Einscannen der Dokumenten verwendet werden. Bedienungsanleitung...
-
Seite 24: Verändern Der Hintergrundfarbe
Bedienung Verändern der Hintergrundfarbe Sie können die Hintergrundfarbe beim Scanvorgang von schwarz zu weiß verändern, indem Sie das Flachbett-Blatt des Geräts umdrehen. Die voreingestellte Hintergrundfarbe ist schwarz. Beim Scannen von Dokumenten wie den unten aufgeführten, sollte das Flachbett-Blatt auf weiß eingestellt sein. - Seite 25 Bedienung Drehen Sie die Dokumentenabdeckung auf den Rücken und drücken Sie die Mitte der hinteren Kante (A) des Flachbett-Blatts mit dem Finger nach vorn. Hinweis • Überprüfen Sie, dass die Laschen (B, C) des Flachbett-Blatts und die Zungen (D, E) der Dokumentenabdeckung sich nicht mehr überlappen.
- Seite 26 Bedienung Drehen Sie das Flachbett-Blatt um und schieben Sie die Spitzen der Laschen des Flachbett-Blatts (A, B) unter die Zungen der Dokumentenabdeckung (C, D). Drücken Sie das Flachbett-Blatt nach hinten und achten Sie dabei darauf, dass die Laschen des Flachbett-Blatts (A, B) unter den Zungen der Dokumentenabdeckung (C, D) liegen. Hinweis •...
- Seite 27 Bedienung Bringen Sie die Dokumentenabdeckung wieder an. • Drücken Sie die Scharniere der Dokumentenabdeckung (A) in die Montageöffnungen für die Scharniere (B). Bedienungsanleitung...
-
Seite 28: Pflege Und Instandhaltung
Pflege und Instandhaltung Reinigung des Geräts Reinigen Sie die Außenseite des Scanners, die Flachbett-Glasfläche und das Flachbett-Blatt. Hinweis • Verwenden Sie für hartnäckige Flecken neutralen, mit Wasser verdünnten Haushaltsreiniger. • Auf keinen Fall Farbverdünner, Benzin, Reinigungsmittel mit Scheuerwirkung oder mit Tensiden für die Reinigung des Geräts verwenden. - Seite 29 Pflege und Instandhaltung Öffnen Sie die Dokumentenabdeckung (A). Wischen Sie vorsichtig die Flachbett-Glasfläche (A) und das Flachbett-Blatt (B) mit einem weichen, feuchten Tuch. Bedienungsanleitung...
-
Seite 30: Anhang
Anhang Fehlerbehebung Wenn während des Betriebs ein Fehler auftritt, überprüfen Sie folgende Punkte und überprüfen Sie den Status des Druckers mit Hilfe des Benutzer-Dienstprogramms. Wenn immer noch Fehler auftreten, schalten Sie das Gerät AUS, ziehen Sie den AC-Adapter vom Gerät ab und wenden Sie sich an den Kundendienst. Problem Mögliche Fehlerquelle Abhilfe... - Seite 31 Anhang Problem Mögliche Fehlerquelle Abhilfe Die Farben im gescannten Do- Die Farbeinstellungen des Computer- Ändern Sie die Einstellungen am Moni- kument weichen erheblich vom monitors sind nicht korrekt. tor. im Original ab. Wenn Sie diese Hinweise befolgt haben, aber dennoch weiterhin Fehler auftreten, wird Ihnen unser technischer Kundendienst weiterhelfen, den Sie unter der Telefonnummer 1-800-726-2797 erreichen.
-
Seite 32: Hinweise Zum Wiederverpacken
Anhang Hinweise zum Wiederverpacken Es wird ausdrücklich empfohlen, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Sollte es erforderlich sein, den Scanner zu transportieren oder zu versenden, beachten Sie bitte folgende Hinweise. Notiz • Unsachgemäßes Verpacken kann dazu führen, dass Reparaturkosten entstehen. •... - Seite 33 Anhang Verpacken Sie den Scanner. A Netzkabel B AC-Adapter C USB-Kabel • CD-ROM Drivers & Utilities / Manuals • Bedienungsanleitung Bedienungsanleitung...
-
Seite 34: Technische Daten
Anhang Technische Daten Gegen- KV-SS080 stand Scanseite Simplex-Betrieb Scanverfahren Scan-Geschwindigkeit Letter: ca. 5 Sek./Seite (Binär, 300 dpi) A4: ca. 5,3 Sek./Seite Scan-Geschwindigkeit Letter: ca. 5 Sek./Seite (Farbe, 300 dpi) A4: ca. 5,3 Sek./Seite 100–600 dpi (in 1-dpi-Stufen) Scanner Auflösung Optisch: 600 dpi (Haupt- und Neben-Einzugsrichtung) Binär, Graustufen (8 bit), Farbe,... -
Seite 35: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Leistungsaufnahme Netzanschluss Netzkabel 12, 13, 15, 33 AC-Adapter 12, 13, 15, 33 Netzschalter 13, 20 Anschluss Anwendungen Auflösung Außenabmessungen Reinigung des Geräts Bedienungsanleitung Scan-Geschwindigkeit Betriebssystem Scanseite Betriebsumgebung Scanverfahren Bildsteuerung Schnittstelle Sicherheitshinweise Software Deinstallieren CD-ROM Drivers & Utilities / Manuals 12, 33 Installieren Computer... - Seite 36 Benutzerinformationen zur Entsorgung von elektrischen und elektronischen Geräten (private Haushalte) Entsprechend der grundlegenden Firmengrundsätzen der Panasonic-Gruppe wurde ihr Produkt aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelbar und wieder verwendbar sind. Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.
